UWB定位模块UWB3000四类天线对比说明

UWB3000 系列模块是思为无线基于uwb（超宽带无线电技术）开发的一款可用于定位测距的模块。因UWB的频段和传输数率的特性，有别于一般无线模块天线的要求。所以，针对UWB3000 思为无线设计了以下几款天线可供选择。

FPC（柔性印刷电路）天线（UWB-FPC）：

FPC 天线是一种柔性的、采用柔性材料制成的天线，适用于需要天线弯曲或适应特定形状的场景。其优点在于灵活性高、可以贴合在不同形状的表面上，并且常常用于一些特殊形态要求的设备，比如可穿戴设备或特殊形状的传感器。以下是FPC天线设计两款型号UWB-FPC-SMA和UWB-FPC-IP1

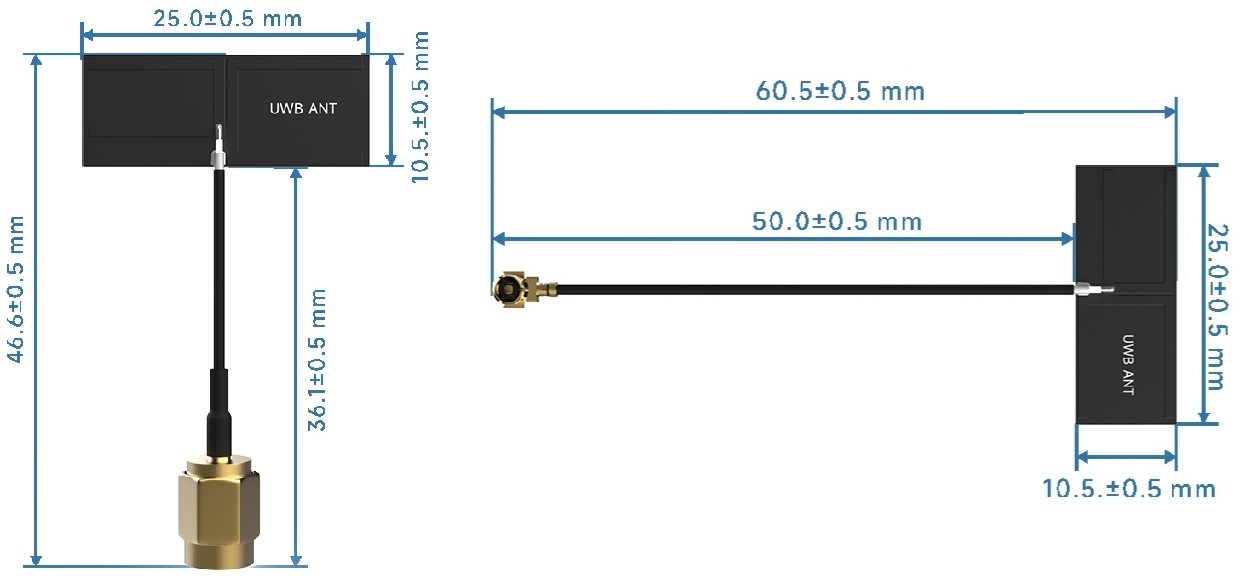

UWB-FPC-SMA和UWB-FPC-IP1

性能参数

频率范围: 3700-8000 MHz  ，接口形式: SMA-J/IPEX-1，

电压驻波比: ≤ 2.5，增益: 3.0

输入阻抗：50欧姆

PCB 定向对数天线（UWB-PCB-D）：

PCB 定向对数天线是通过 PCB（Printed Circuit Board，印刷电路板）制造技术制成的天线，具有定向性强的特点。这种天线设计能够提供较高的增益，并且主要辐射方向是固定的，适用于需要特定方向性和较高增益的应用场景，比如需要远距离通信或定向信号传输的场合。下图是UWB天线型号UWB-PCB-D。

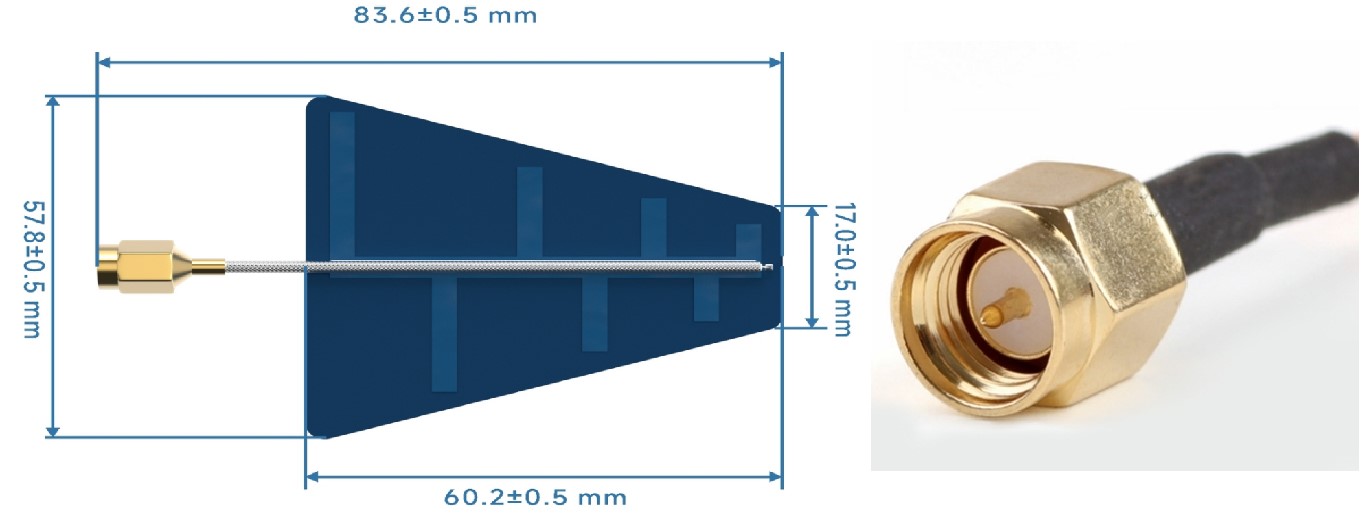

UWB-PCB-D

性能参数：

频率范围: 4000-7000 MHz，电压驻波比: ≤ 2.0

最大功率: 10 W，极化: 水平极化

增益: 7.0 dBi，效率：%85

接口形式: SMA-J，输入阻抗: 50 Ω

PCB 全向天线（UWB-PCB-X）：

PCB 全向天线是一种在 PCB 上制造的天线，其辐射特性较为均匀，可以在水平面上提供较为均匀的覆盖。这种天线适用于需要全向性覆盖或者在平面范围内提供较为均匀信号覆盖的应用场景，例如智能家居设备或普通的无线通信设备。

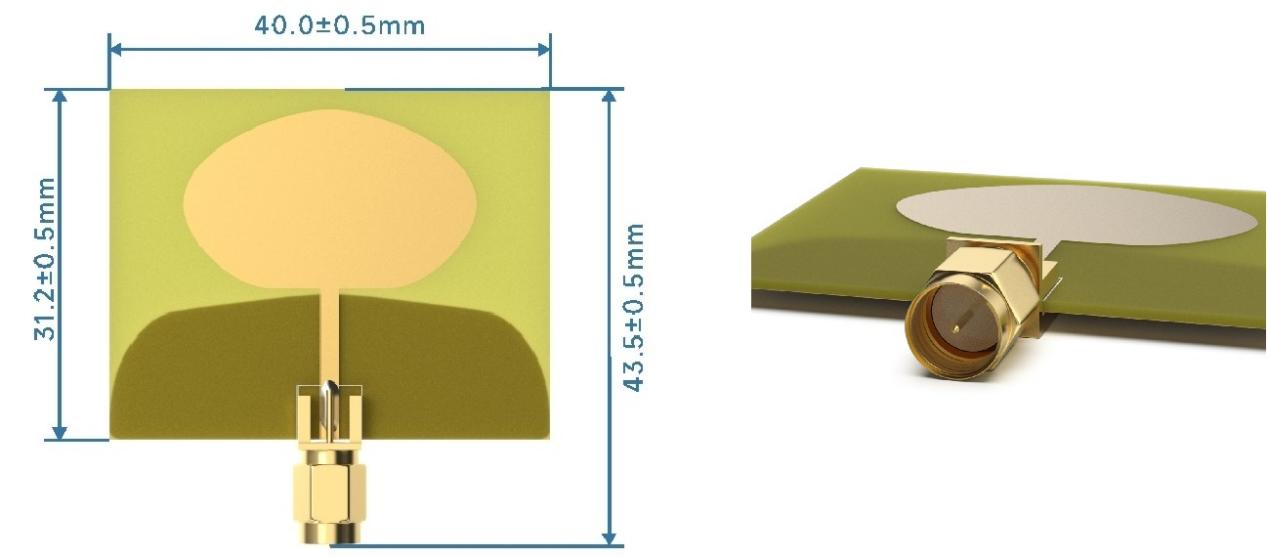

UWB-PCB-X

性能参数：

频率范围: 4000-8000 MHz，电压驻波比: ≤1.6

增益: 4.8 dBi，最大功率: 5 W，极化: 垂直极化

接口形式: SMA-J，输入阻抗: 50 Ω

全向棒状天线（UWB-ZT50）：

棒状天线是一种经典的天线设计，通常由金属材料制成，形状类似于棒状。这种天线通常具有较高的增益和定向性能，适用于需要远距离通信或者特定方向传输信号的场合，例如在通信基站、长距离无线传输或定向信号传输中广泛应用。

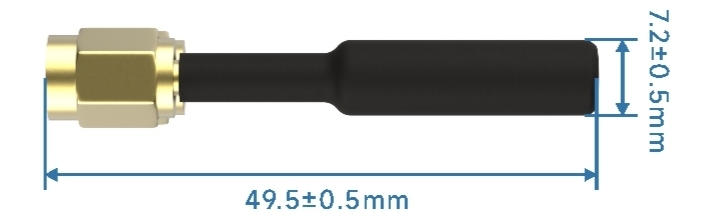

UWB-ZT50

性能参数：

频率范围: 6000-8000 MHz，电压驻波比: ≤1.6

增益: 3dBi，最大功率:10 W，

极化: 垂直极化，效率：%85

接口形式: SMA-J，输入阻抗: 50 Ω

总的来说，这些天线类型在设计和应用方面具有不同的特点和优势。选择适合的天线类型需要考虑到应用需求、频率范围、辐射特性和空间限制等因素。每种类型的天线都有其独特的适用场景，工程师和设计人员应根据具体的应用需求来选择合适的天线类型。
