CE-RED认证 si4432芯片 433MHz 抗干扰无线射频模块 RF4432PRO

RF4432PRO-433无线射频模块采用Silicon Lab的 si4432芯片，该模块抗干扰性能好，并且具有极低的接收灵敏度（-121 dBm）,再加上业界领先的+20 dBm的输出功率能保证扩大范围和提高链路性能。
RF4432PRO-433模块严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。并且RF4432PRO-433 还为客户提供了CE认证版本，可以满足客户产品的不同需求，客户在收发做整机认证的时候可以引用我们的认证。从而极大地节省时间和降低费用。

联系我们

规格书&附件下载

产品规格书：RF4432系列 100mW工业级无线收发模块 V3.1.pdf

示例代码：4432 demo code.rar

认证报告：RF4432PRO-433 CE-RED.rar

其它附件：4431 4432-CH.rar

其它附件：4432例程.rar

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	1.8	3.3	3.6	V
工作温度范围	-40		85	℃
电流消耗
接收电流		18.5		mA
发射电流		85		mA	@20dBm
体眠电流		< 1		uA
射频参数
频率范围	403	433	463	MHz	@433MHz
调制速率	0.123		256	Kbps	FSK
发射功率范围	1		20	dBm
接收灵敏度		-121		dBm	@Data rate=1.2Kbps

产品特点

频率范围：433MHz（可定制240-930MHz）
灵敏度高达 -121dBm
最大输出功率：20dBm
数据传输率：0.123-256Kbps
FSK，GFSK和OOK调制模式
1.8-3.6 V供电
超低耗关机模式
数字接收信号强度指示(RSSI)
定时唤醒功能
天线自动匹配及双向开关控制
可配置数据包结构
前同步信号检测
64字节收发数据寄存器（FiFo）
低电能检测
温度感应和8位模数转换器
工作温度范围：-40～ +85°C
集成稳压器
跳频功能
上电复位功能
内置晶体调整功能
30mA@+13dBm（发射）

应用领域

遥控器
远程抄表
家庭安防报警
工业控制
家庭自动化遥测
个人数据记录
玩具控制
传感器网络
轮胎气压监测
健康监测
无线PC外围设备
标签读写器

433M无线模块RF4432PRO的典型应用电路

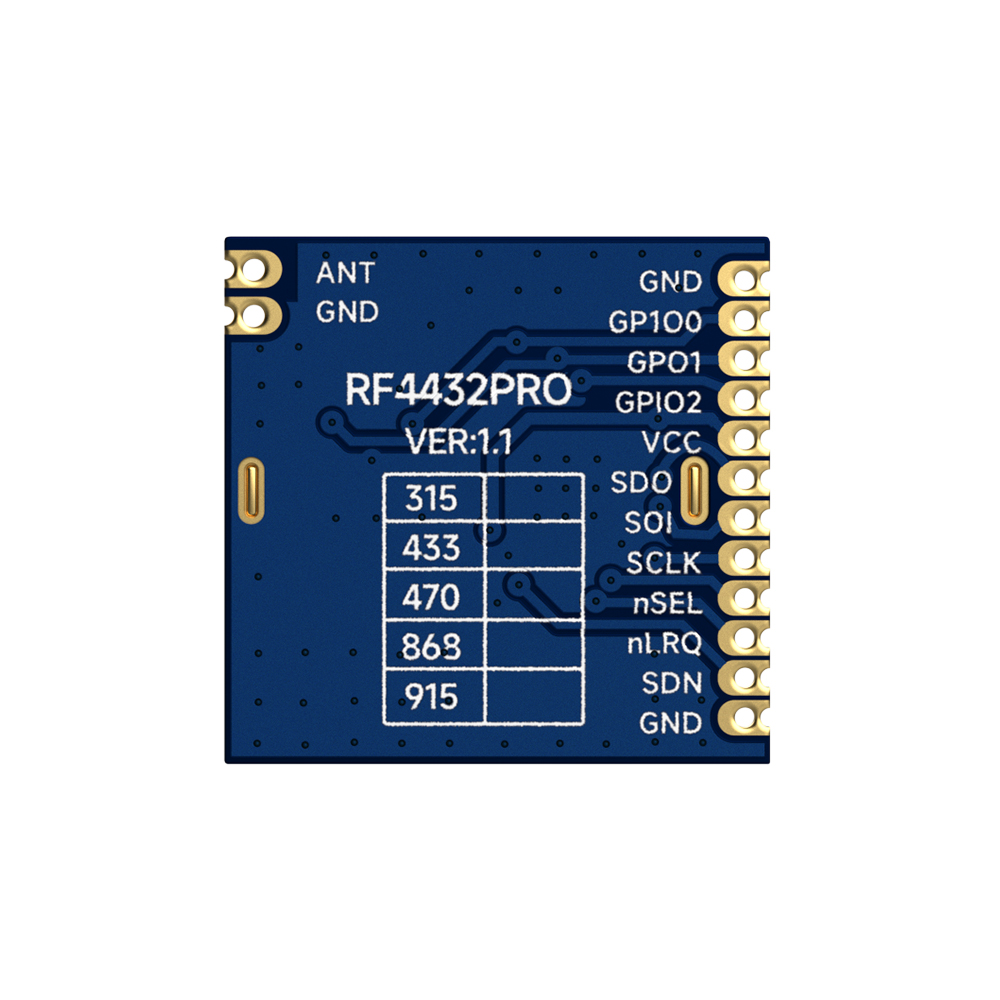

433M无线模块RF4432PRO的引脚定义

脚位编号	引脚定义	描述
1	GND	接电源地
2	GPIO0	模块内部已接发射开关的控制脚
3	GPIO1	模块内部已接接收开关的控制脚
4	GPIO2	直接连芯片的GPIO2引脚
5	VCC	接电源正极3.3V
6	SDO	0～VDD V数字输出，提供了对内部控制寄存器的串行回读功能
7	SDI	串行数据输入。0～VDD V数字输入。该引脚为4线串行数据串行数据流总线。
8	SCLK	串行时钟输入。0～VDD V数字输入。该引脚提供了4线串行数据时钟功能。
9	nSEL	串行接口选择输入引脚。0～VDD V数字输入。这个引脚为4线串行数据总线提供选择/使能功能，这个信号也用于表示突发读/写模式。
10	nIRQ	中断输出引脚
11	SDN	关闭输入引脚。0～VDD V数字输入。在除关机模式的所有模式SDN=0。当SDN=1时芯片将被彻底关闭并且寄存器的内容将丢失。
12	GND	接电源地
13	GND	接电源地
14	ANT	接50欧的同轴天线

433M无线模块RF4432PRO的机械尺寸
