500mW RS232电平接口大功率无线数传电台 SV654

SV654是一款RS232接口的大功率无线数传电台，采用的是高性能的射频芯片。极低的接收灵敏度,再加上业界领先的500mW的输出功率保证扩大范围和提高链路性能。模块提供了多频段多信道以及网络ID来降低传输过程中的干扰以提高传输性能。用户可以通过PC软件或在线修改设置串口以及RF的相关参数。远距离传输、宽范围的工作电压乃至丰富便捷的编程设置使之得到非常广泛的应用。
SV654严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

联系我们

规格书&附件下载

产品规格书：SV654-500mW RS232电平接口无线数传模块 V5.0.pdf

其它附件：NiceRF_SV.rar

其它附件：serial assistant.rar

其它附件：Serial debugging assistant 1.3.rar

其它附件：USB_PC Drive.rar

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	3.3	5.0	6.5	V
工作温度范围	-40	25	+85	℃
电流消耗
接收电流		32.7		mA
发射电流		350		mA	@27dBm
体眠电流		＜5		uA
射频参数
频率范围（不同规格）	414.92	433.92	453.92	MHz	@433MHz
	470.92	470.92	509.92	MHz	@470MHz
	849.92	868.92	888.92	MHz	@868MHz
	895.92	914.92	934.92	MHz	@915MHz
调制速率	1.2	9.6	115.2	Kbps	GFSK
发射功率范围	20	/	+27	dBm	软件可配置
接收灵敏度		-121		dBm	@1.2Kbps

产品特点

空旷传输距离可达2800米 @1.2Kbps速率时
工作频段：433/470/868/915 MHz可选
通讯频道: 40个
4字节网络ID
串口参数设置多样化
GFSK调制模式
RSSI场强信号可监测
RS232电平接口
天线自动匹配及双向开关控制
灵敏度: -121 dBm
最大输出功率：500 mW （+27dBm）
工作电压范围：3.3~ 6.5 V
工作温度范围：-40 ~ +85 °C
重量：47g

应用领域

无线遥控遥测
远程抄表
安防系统
工业数据采集
家庭自动化遥测
无线数据通信
门禁系统
机器人控制

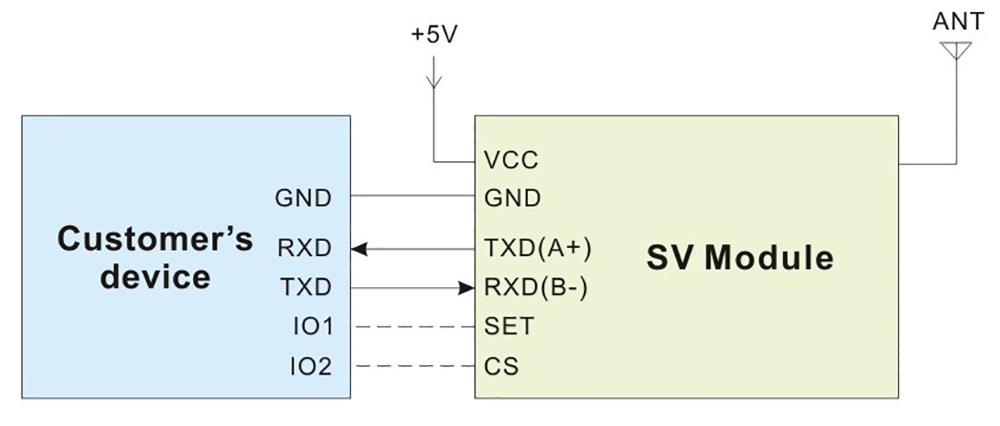

无线数传电台SV654的典型应用电路

无线数传电台SV654的引脚定义

无线数传电台SV654的机械尺寸
