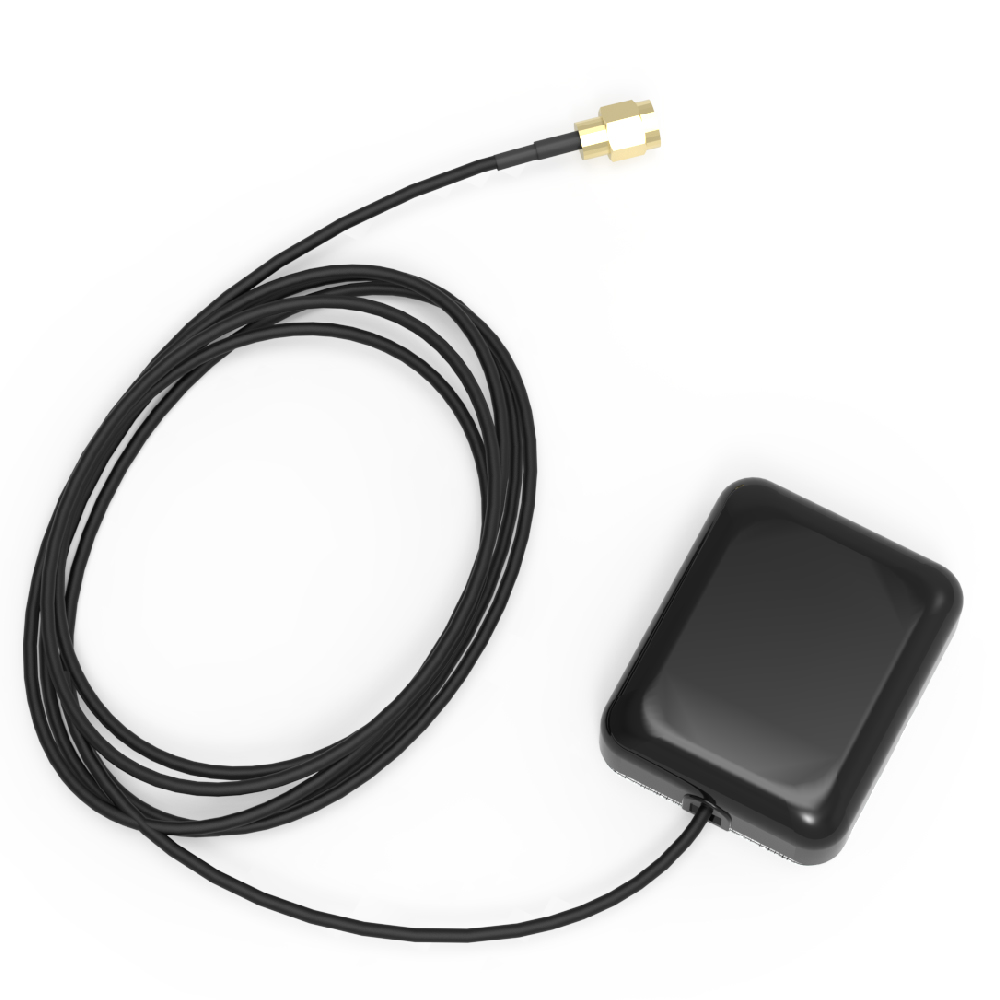

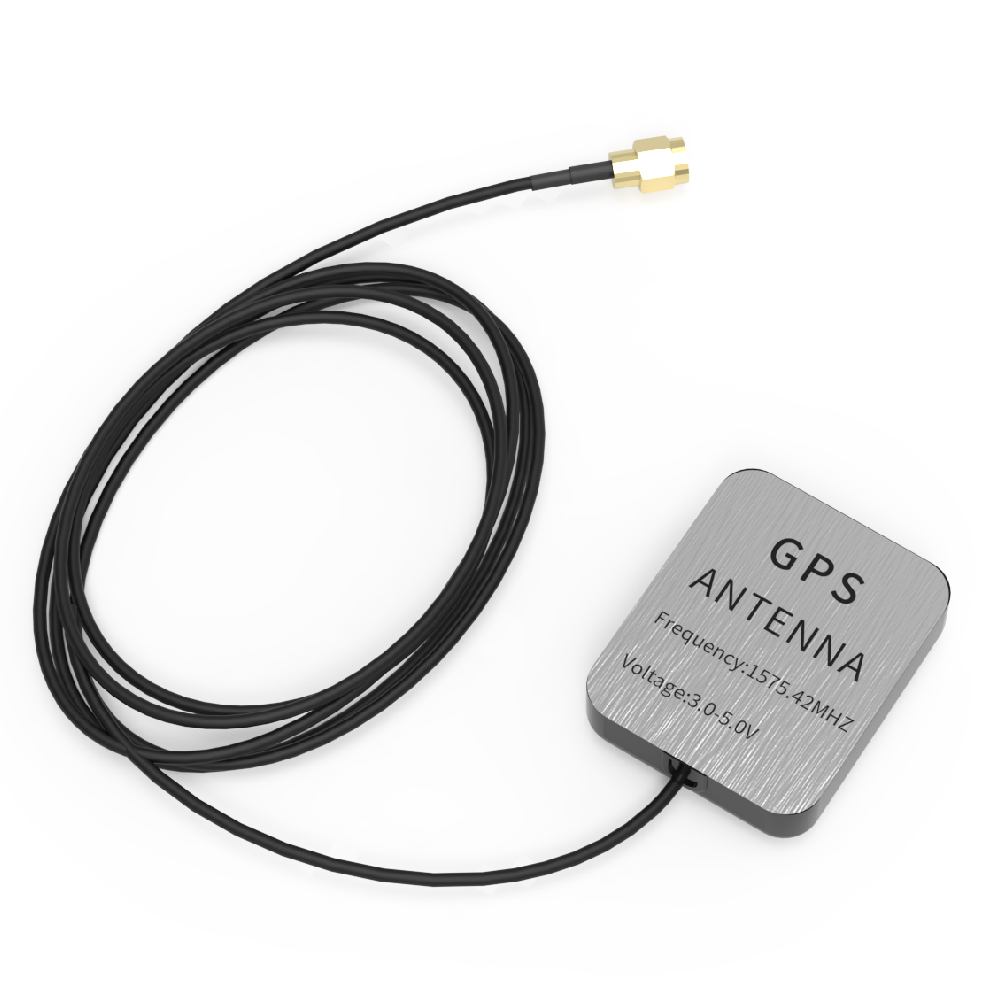

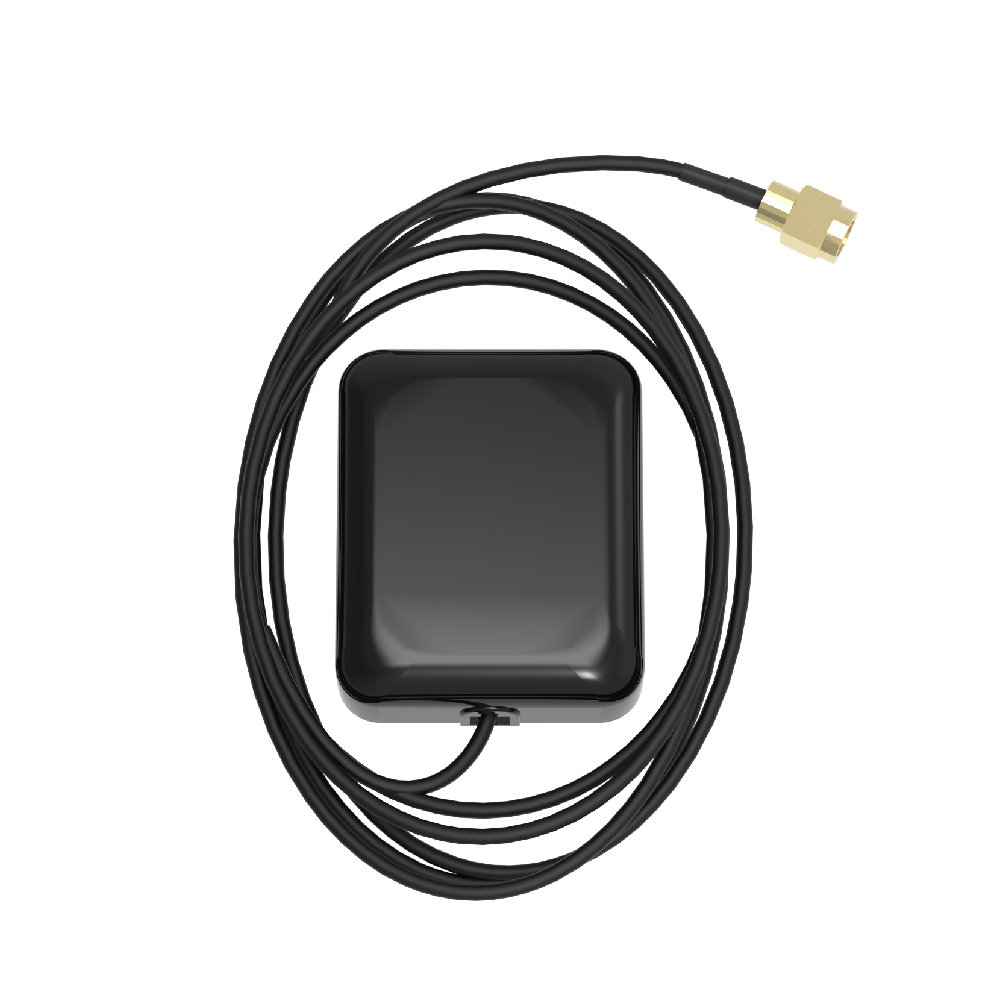

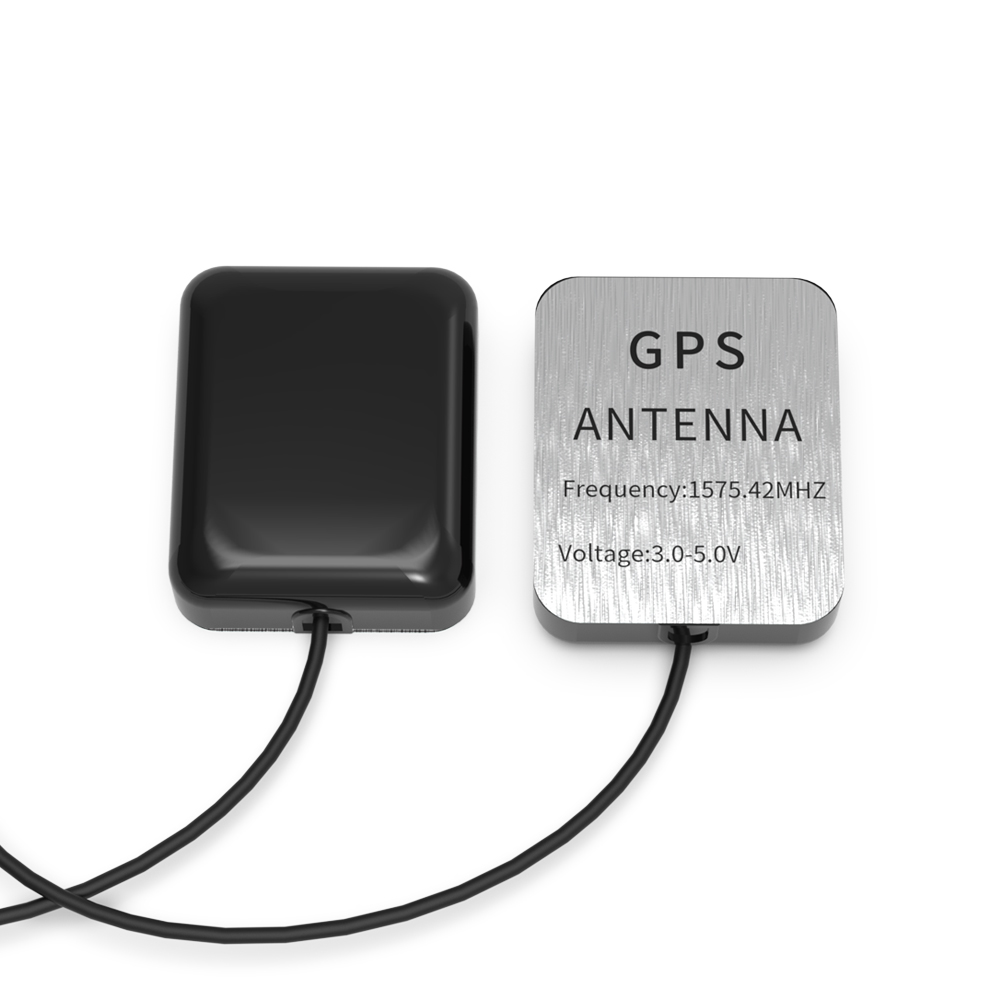

GPS北斗定位天线 AGPS-SMA3M

介质天线

中心频率: 1575.42MHz±3 MHz

电压驻波比: 1.5:1

带宽:±5 MHz

阻抗: 50 ohm

最高增益 Peak Gain ＞3dBic Based on 7×7cm ground plane

增益范围 Gain Coverage ＞-4dBic at –90°＜0＜+90°(over 75% Volume)

天线极化:RHCP

放大器/滤波器

放大器增益: 28dB Typical

噪声系数:1.5dB

滤波器带外衰减(f0=1575.42 MHz)

7dB Min f0+/-20MHz ; 20dB Min f0+/-50MHz; 30dBMin f0+/-100MHz

输出电压驻波比: ＜2.0

直流电压:3V , 5V, 3V to 5V 或其他

直流电流: 5mA ,10mA Max

结构

重量：＜110(克)

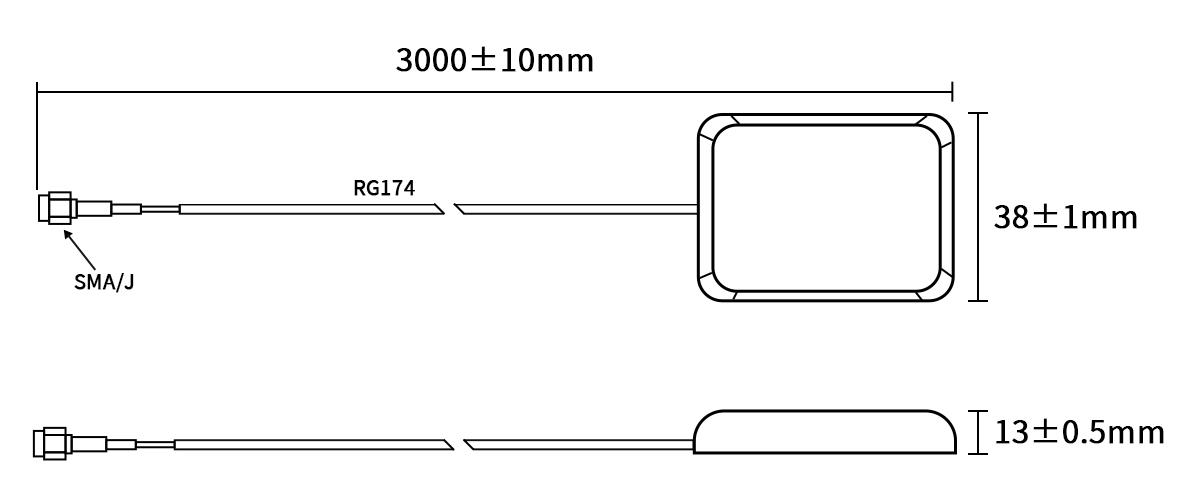

外型尺寸：45×38×13mm

电缆：RG174  3米

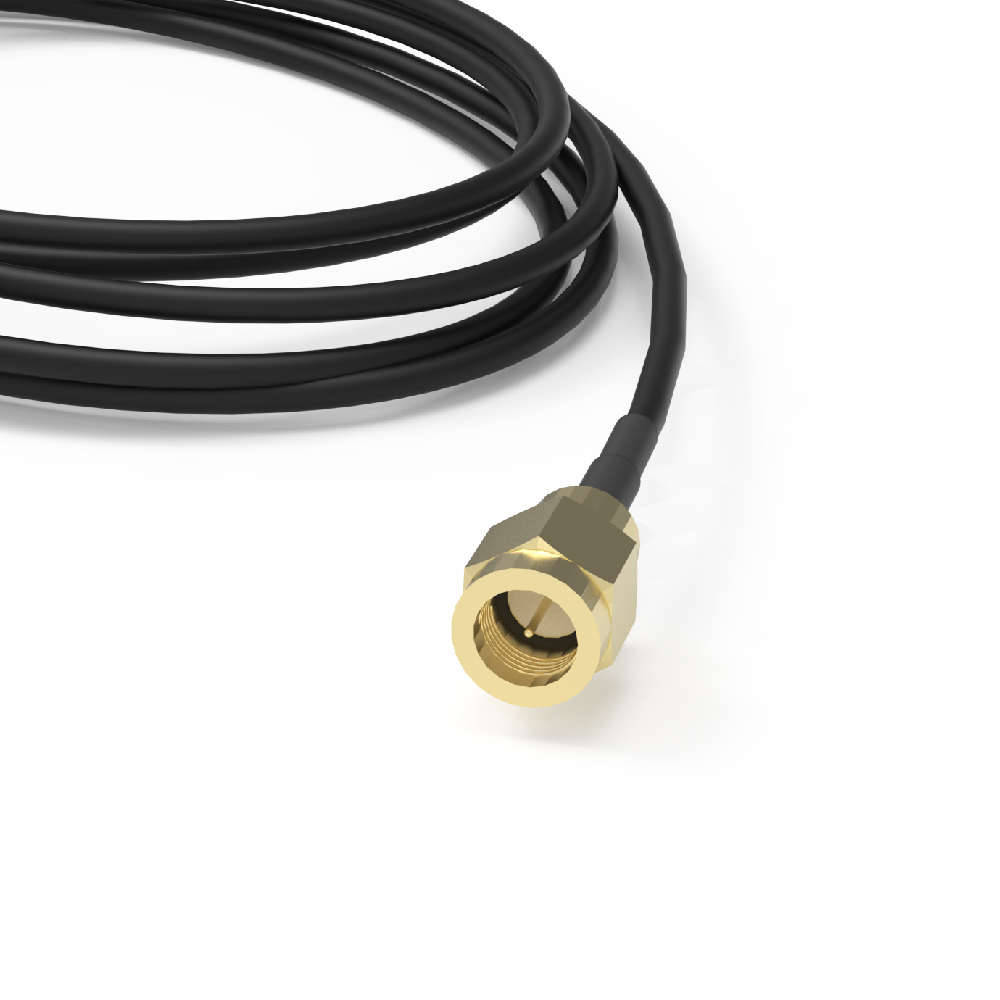

连接器型号：SMA/J

固定方式：磁性粘贴

外壳颜色：黑

环境

工作温度：-40℃~+85℃

振动：Sine sweep 1g(0-p)10~50~10Hz each axis

湿度：95%~100%RH

防水：100%Waterproof
