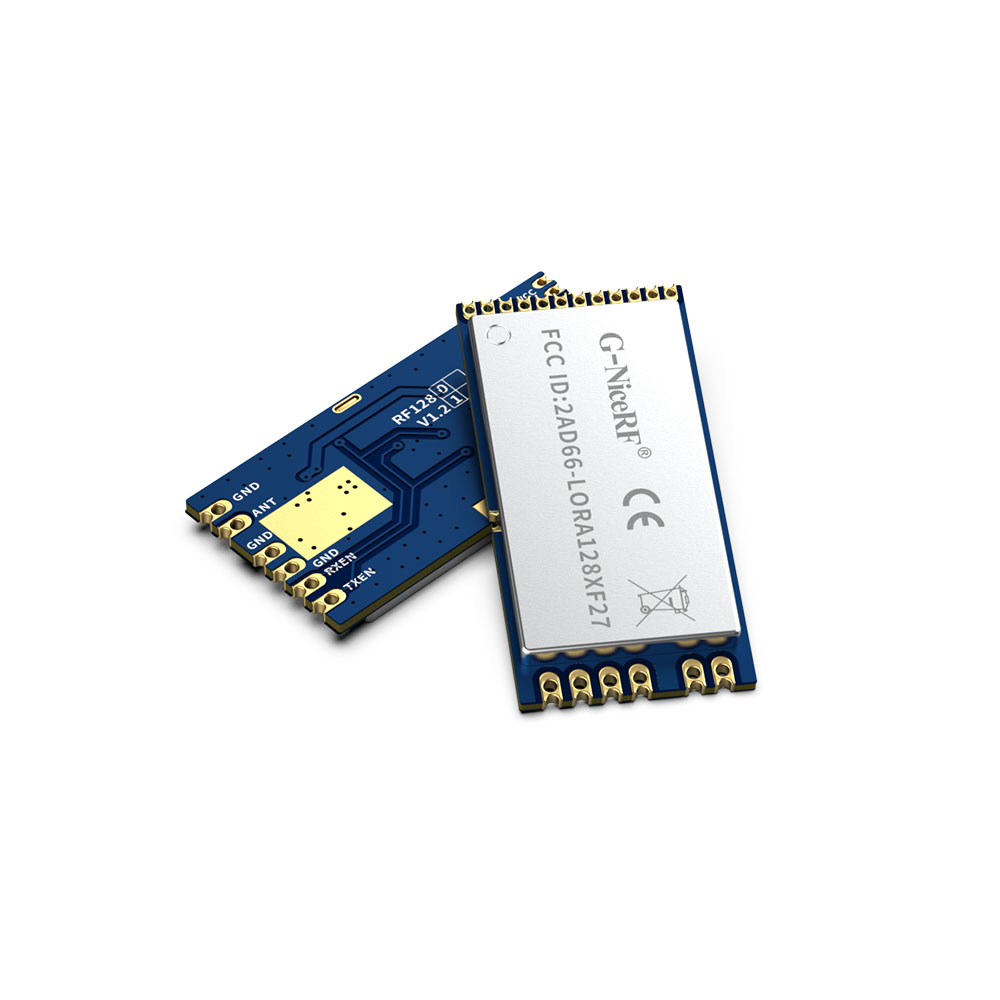

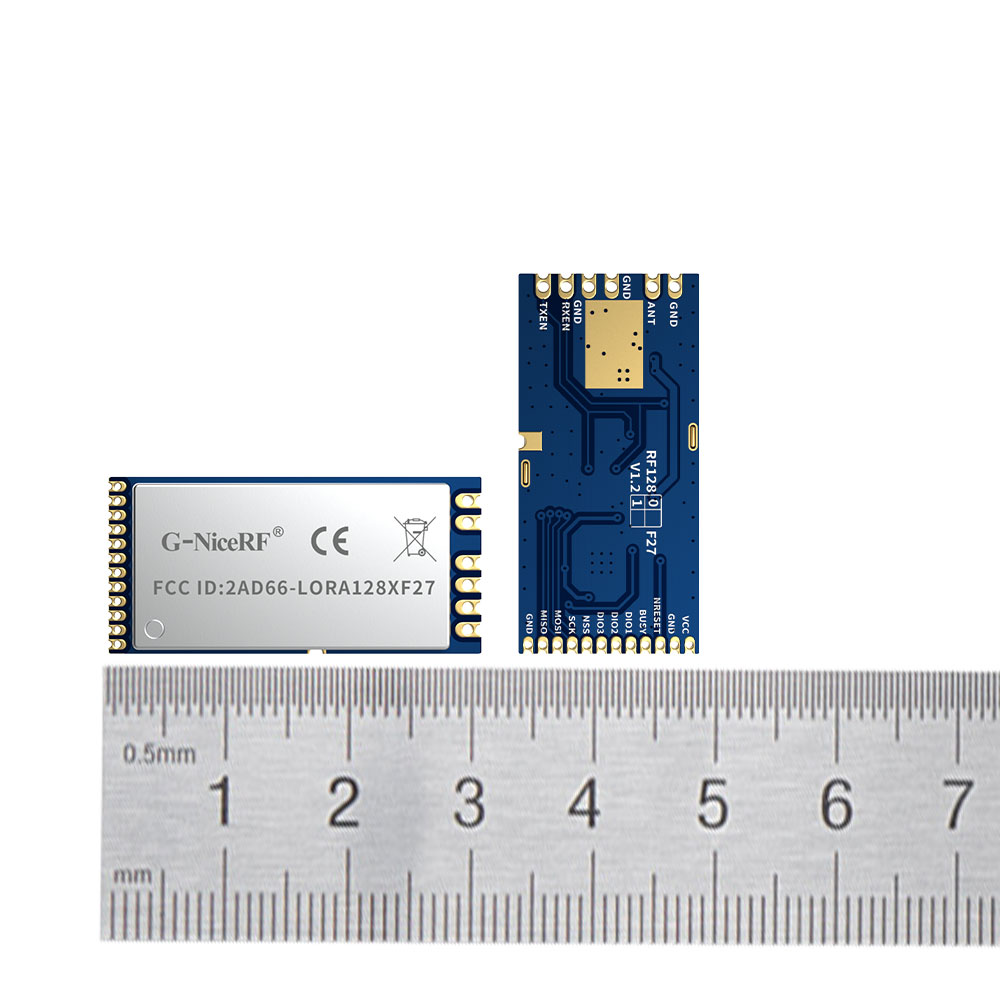

LoRa128XF27： 500mW lora模块 CE & FCC认证

参 数

最 小

典 型

 最 大

单 位

条 件

运 行 条 件

工作电压范围

2

5

5.5

V

工作温度范围

-40

85

°C

电 流 消 耗

发射电流

< 600

mA

@VCC=5V, 27dBm

接收电流

< 17

mA

@普通晶振

< 19

mA

@TCXO晶振

体眠电流

< 7

uA

射 频 参 数

频率范围

2400

2500

MHz

调制速率

0.476

202

Kbps

@LoRa

260

1300

Kbps

@FLRC

125

2000

Kbps

@FSK

发射功率范围

1

27

dBm

最大发射功率

26

26.5

27

dBm

@VCC=5V

接收灵敏度

-132

dBm

LoRa@0.476Kbps

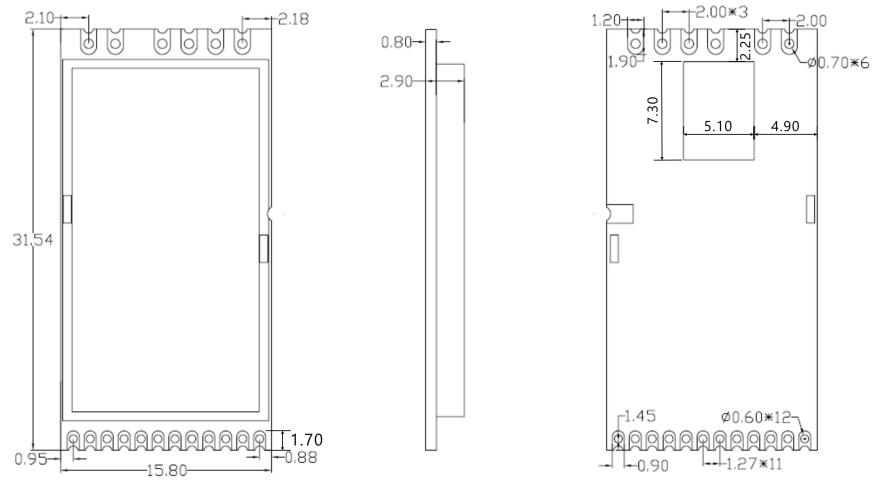

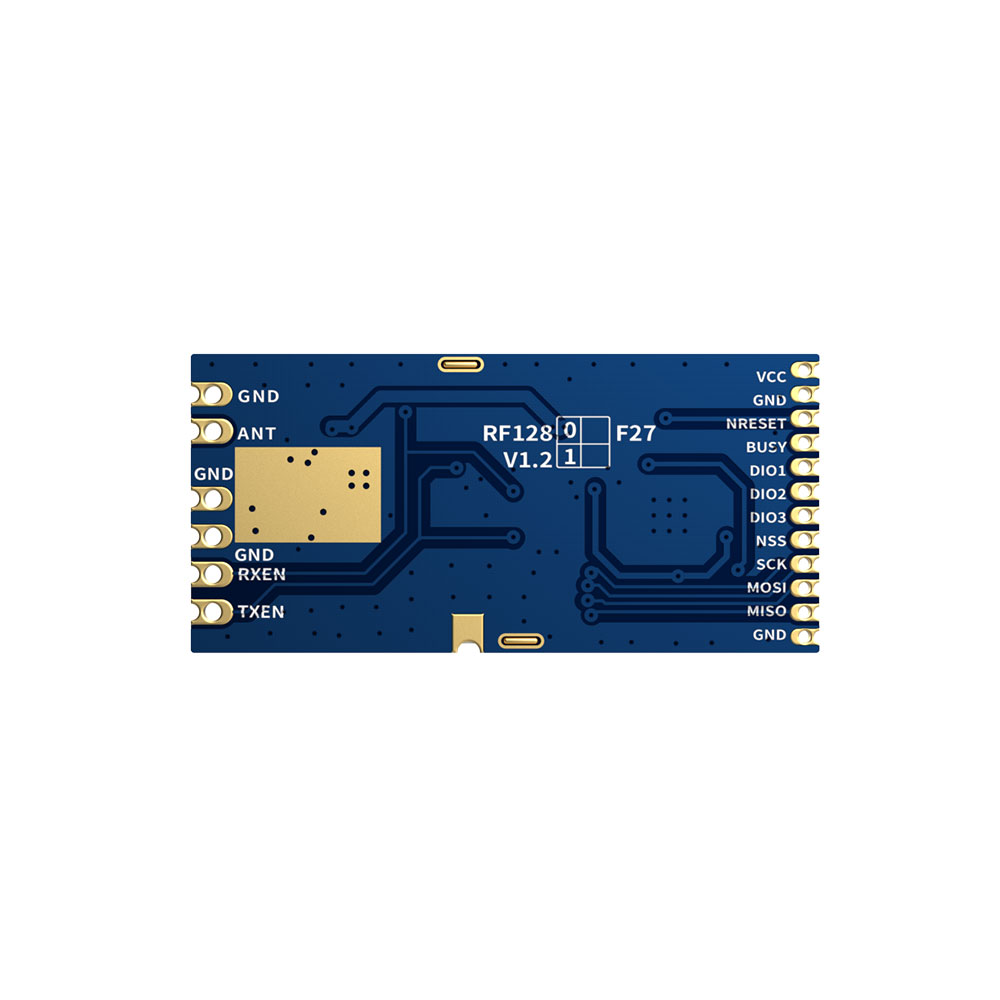

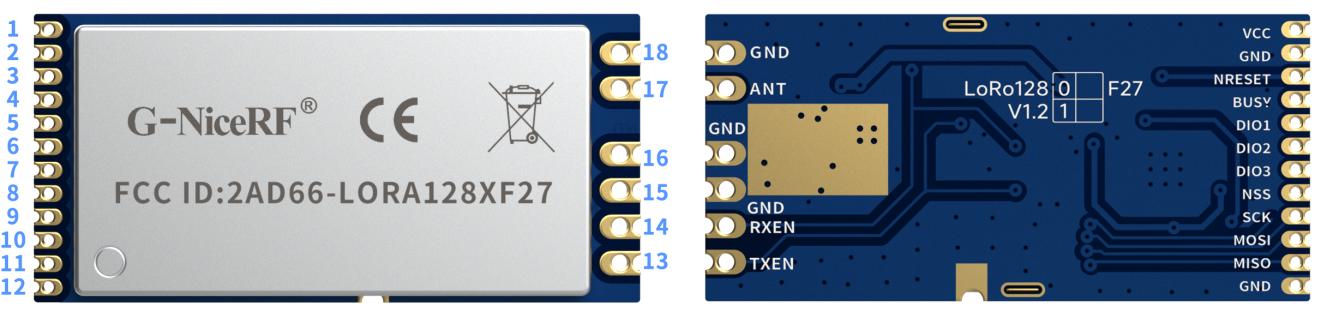

脚位编号

引脚定义

I/O

电平标准

描  述

1

VCC

-

2.0-5.5v

接电源正极

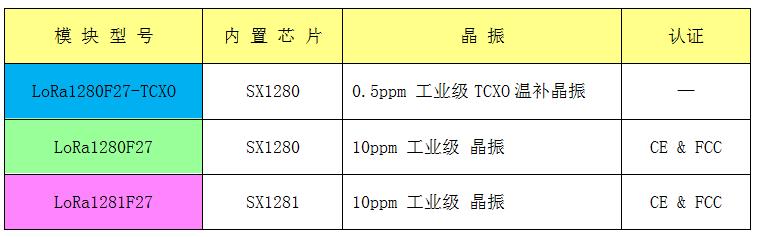

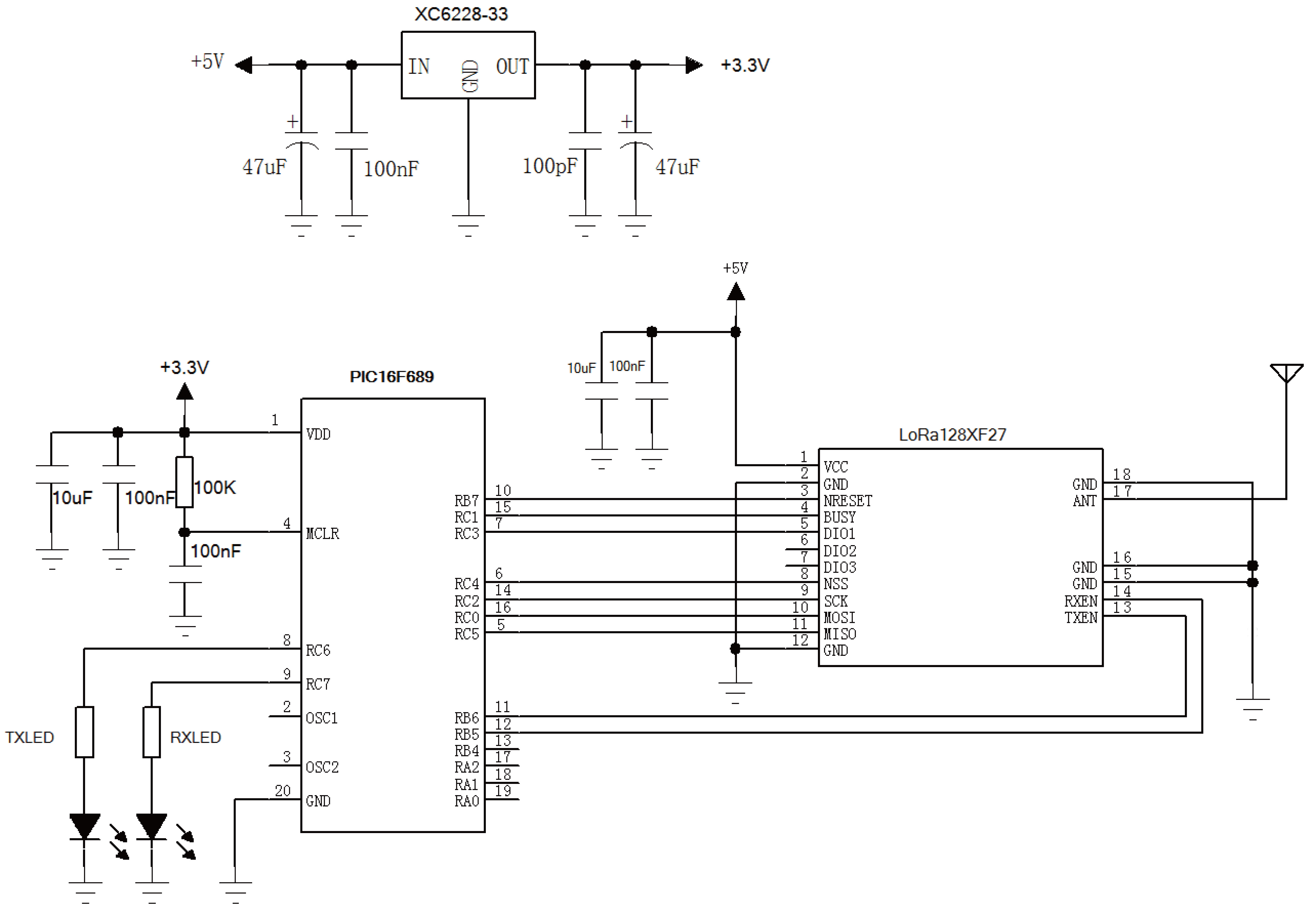

注：对于Lora1280F27 和Lora1281F27模块，第2脚为GND

2

GND

-

接电源地

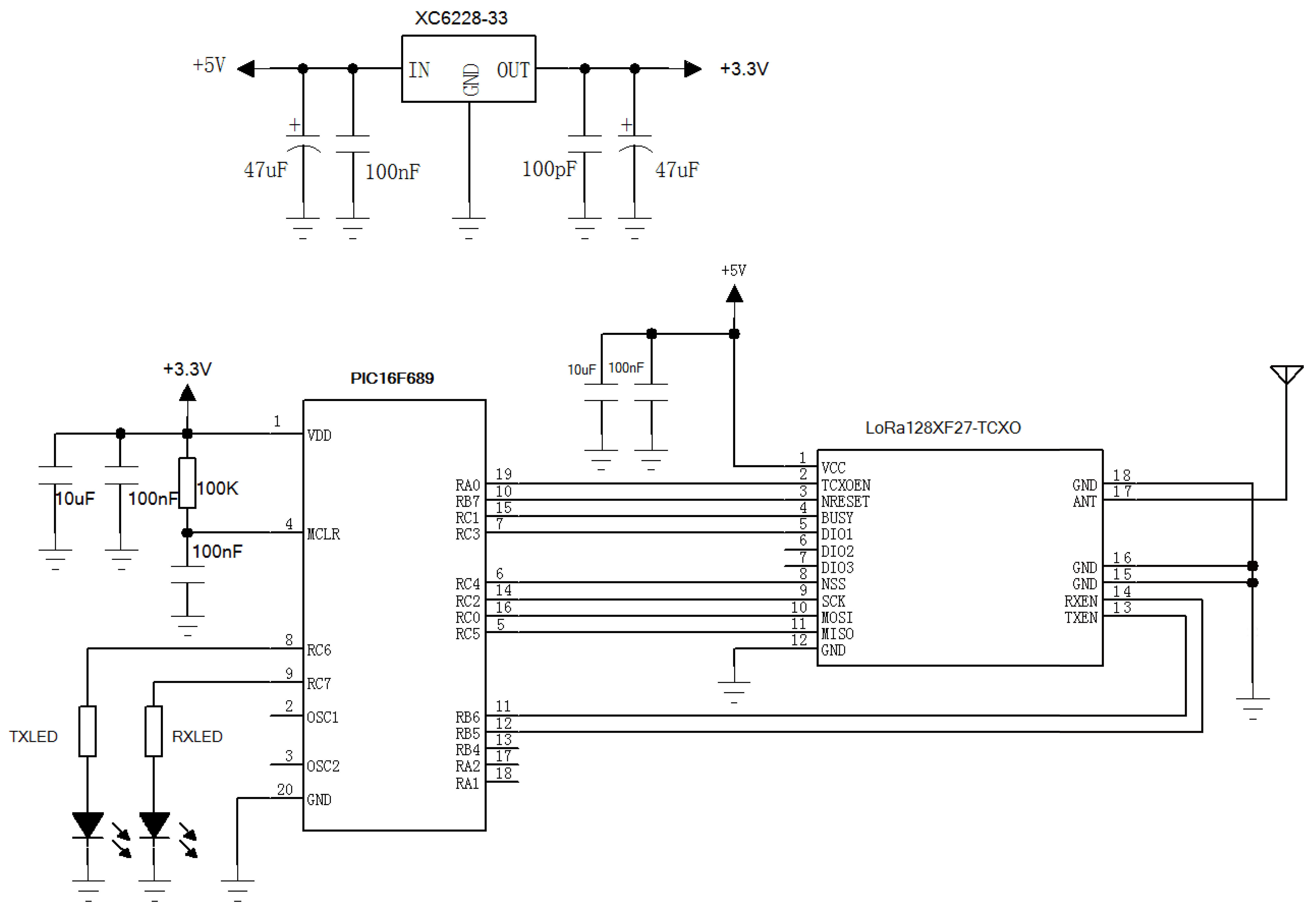

注：对于Lora1280F27-TCXO模块，第2脚为TCXOEN

2

TCXOEN

I

2.0-3.3V

开启TCXO:

1.在控制SX1280复位前拉高 TCXOEN;

2.延时至少3ms等待TCXO启动完成；

3.在1280模块使用期间,TCXOEN要一直保持高电平；

关闭TCXO(如果需要模块进入休眠模式):

1.调用SetSleep()函数使模块进入休眠模式;

2.延时至少1ms等待模块休眠完成；

3.拉低TCXOEN关闭TCXO;

3

NRESET

I

0-3.3V

芯片复位触发脚，低电平有效

4

BUSY

O

0-3.3V

状态指示脚（详见SX1280/1281规格书）

5

DIO1

O

0-3.3V

直连芯片脚，可配置的通用IO（功能详见芯片SX1280/1规格书）

6

DIO2

O

0-3.3V

直连芯片脚，可配置的通用IO（功能详见芯片SX1280/1规格书）

7

DIO3

O

0-3.3V

直连芯片脚，可配置的通用IO（功能详见芯片SX1280/1规格书）

8

NSS

I

0-3.3V

模块片选引脚

9

SCK

I

0-3.3V

SPI时钟输入脚

10

MOSI

I

0-3.3V

SPI数据输入脚

11

MISO

O

0-3.3V

SPI数据输出脚

12,15,16

GND

-

-

接电源负极

13

TXEN

I

0-3.3V

发射控制脚（发射时为高电平，接收时为低电平）

14

RXEN

I

0-3.3V

接收控制脚（接收时为高电平，发射时为低电平）

17

ANT

-

-

接50欧的同轴天线

18

GND

-

-

接电源负极
