采用UBLOX最新一代IC M10系列四模卫星定位导航GPS模块北斗模块 GPS02-UBX

GPS02-UBX模块是基于u-blox最新款IC M10系列研发的一款全球卫星系统定位GPS/北斗模块。它可以支持BDS/GPS/GLONASS/Galileo四模定位(四选三，BDS和GLONASS不能同时使用)。GPS02-UBX模块能看到更多的卫星，有着更高的灵敏度，从而为用户获得更低漂移的精准定位，给客户提供了高品质、抗干扰强、低功耗的定位导航解决方案。

联系我们

规格书&附件下载

产品规格书：GPS02-UBX 高精度低功耗四模GPS定位模块V1.2.pdf

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

参数	描述	最小	典型	最大	单位	条件
运行条件
工作电压范围	VCC	2.7	3.3	3.6	V
工作电压范围	V_BCKP	2.5	3.3	3.5	V
温度	工作	-40		85	℃
温度	存储	-40		125	℃
电流消耗
接收电流			< 25		mA	VCC=3.3V, V_BCKP=3.3V
体眠电流			< 35		uA	VCC=0V, V_BCKP=3.3V
射频参数
定位精度	水平		< 3		m	@开阔地
定位精度	高程		< 4.5		m	@开阔地
测速精度			<0.1		m
灵敏度	捕获		-148		dBm
灵敏度	跟踪		-166		dBm
外接天线增益				30	dB
测速精度			< 0.1		m/s
首次定位时间 TTFF	冷启动		< 28		s
	热启动		1		s
	重捕获		1		s
串口参数
串口波特率		4800	38400	921600	bps
数据更新率（单系统）	BDS/GPS/ GLONASS/ Galileo		1	18	Hz	默认1 Hz
数据更新率（双系统）	BDS+GPS		1	10	Hz
	BDS+Galileo		1	10	Hz
	GPS+GLONASS		1	10	Hz
	GPS+Galileo		1	10	Hz
	GLONASS+Galileo		1	10	Hz
数据更新率（三系统）	GPS+Galileo+GLONASS		1	10	Hz
数据更新率（三系统）	GPS+Galileo+BDS		1	10	Hz

产品特点

支持BDS B1I/B1C, GPS L1 C/A, GLO L1OF, Gal E1频点
支持BDS/GPS/GLONASS/Galileo的单模、双模、多模工作，并可通过指令相互切换，默认BDS/GPS/Gal三模工作
支持A-GNSS辅助定位
多卫星低漂移
支持对有源天线供电
具有备份电源输入接口
支持热启动
支持外部复位
支持UART和I2C接口
冷启动捕获灵敏度可达-148 dBm，跟踪灵敏度可达-166dBm

应用领域

个人定位和导航产品
车载、船舶定位导航
物联网
手持便携设备

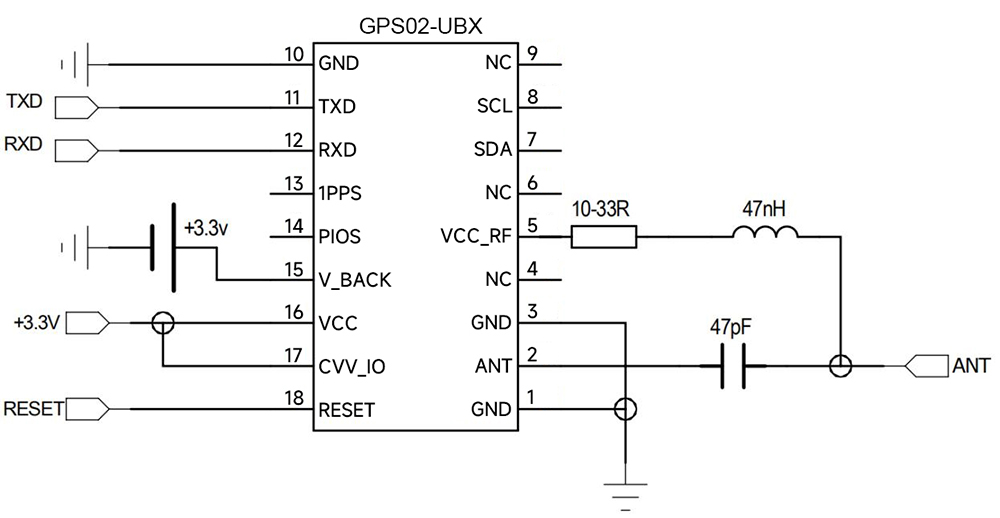

有源天线接法如下：

GPS定位模块GPS02-UBX的典型应用电路

无源天线接法如下：

GPS定位模块GPS02-UBX的典型应用电路

GPS定位模块GPS02-UBX的引脚定义

脚位编号	引脚定义	I/O	电平标准	描述
1、3、10	GND	—		接电源地
2	ANT	I		天线输入
4、6、9	NC	—		空脚，悬空即可
5	VCC_RF	O	VCC	3.3V输出，由模块对天线进行供电，天线工作电流建议不超过20mA
7	SDA	I/O	0-3.5 V	两线DDC接口的数据信号
8	SCL	I	0-3.5 V	两线DDC接口的时钟信号
11	TXD	O	0-3.5 V	数据输出、状态输出
12	RXD	I	0-3.5 V	控制命令接收
13	1PPS	0	0-3.5 V	秒脉冲输出
14	PIO5	O	0-3.5 V	预留接口
15	V_BACK	I	2.5-3.5 V	备份电源输入
16	VCC	—	3.0-3.5 V	主电源输入
17	VCC_IO	—	3.0-3.5 V	IO电源输入
18	RESET	I	0-3.5 V	外部复位，低电平有效。复位管脚模块外部，不可连接对地电容器。

GPS定位模块GPS02-UBX的机械尺寸
