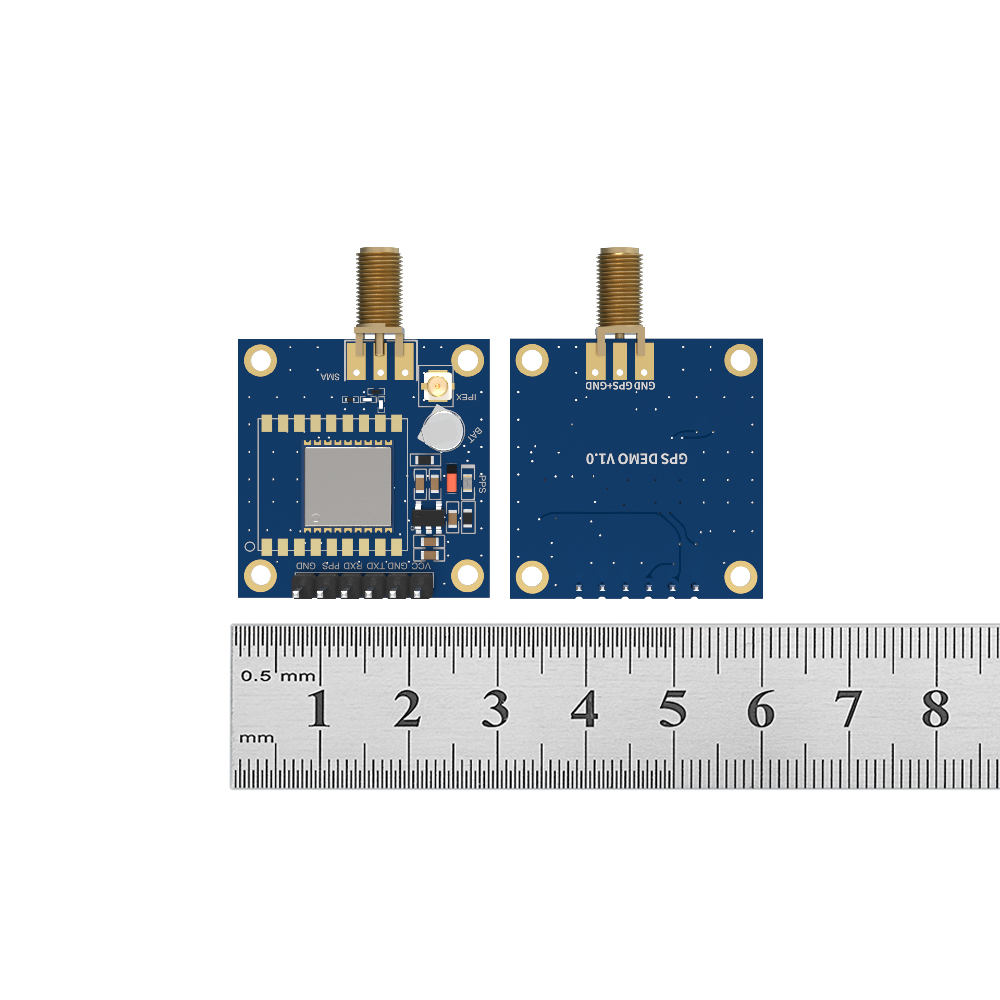

GPS/北斗定位模块GPS03-01-SMA系列

GPS/北斗定位模块GPS03-01-SMA系列

GPS/北斗定位模块GPS03-02-IPEX系列

GPS/北斗定位模块GPS03-02-IPEX系列

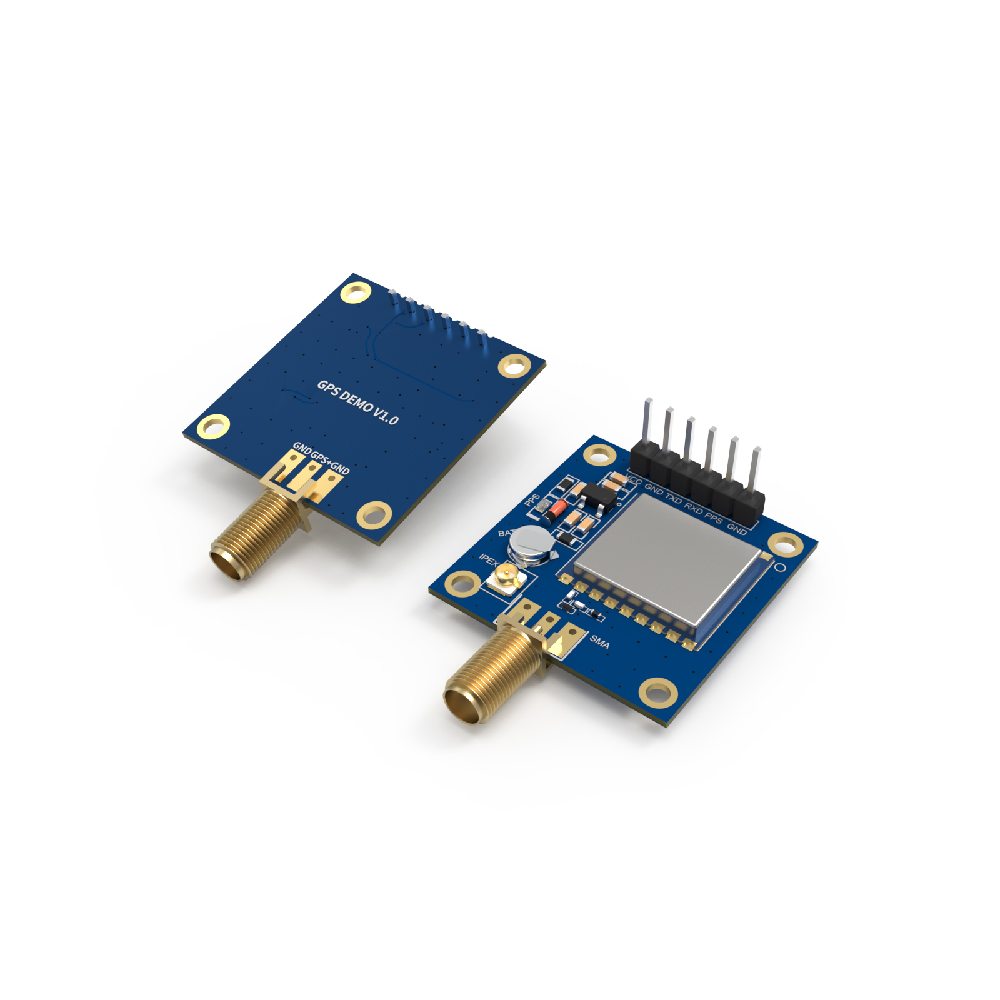

GPS/北斗定位模块GPS03-02-SMA系列

GPS/北斗定位模块GPS03-02-SMA系列

低功耗高精度多模卫星定位导航GPS模块北斗模块 GPS03

GPS03模块是一款支持我司GPS/北斗定位模块GPS01,GPS01-TD,GPS01-ZK,GPS02-UBX,GPS02-TD五种型号的应用模块，内置了自带可充电的备用电池，可支持1小时内的热启动。极大的方便了客户的应用。

联系我们

规格书&附件下载

产品规格书：GPS03高精度低功耗多模GPS定位模块V2.pdf

性能参数

应用领域

内部原理图

引脚定义

机械尺寸（单位：mm）

产品型号

定购模块型号	板贴模块型号
GPS03-01-IPEX	贴GPS01模块
GPS03-01TD-IPEX	贴GPS01-TD模块
GPS03-01ZK-IPEX	贴GPS01-ZK模块
GPS03-UBX-IPEX	贴GPS02-UBX模块
GPS03-02TD-IPEX	贴GPS02-TD模块
GPS03-01-SMA	贴GPS01模块,焊SMA头
GPS03-01TD-SMA	贴GPS01-TD模块，焊SMA头
GPS03-01ZK-SMA	贴GPS01-ZK模块，焊SMA头
GPS03-UBX-SMA	贴GPS02-UBX模块，焊SMA头
GPS03-02TD-SMA	贴GPS02-TD模块，焊SMA头

性能参数

参数	描述	最小	典型	最大	单位	条件
运行条件
工作电压范围	VCC	3.3	5	5.5	V
温度	工作	-40		85	℃
温度	存储	-40		125	℃
电流消耗
接收电流	有源天线		< 38		mA	GPS03-01
	无源天线		< 30		mA	GPS03-01
	有源天线		< 36		mA	GPS03-01ZK
	无源天线		< 28		mA	GPS03-01ZK
	有源天线		< 43		mA	GPS03-01TD/GPS03-02TD
	无源天线		< 35		mA	GPS03-01TD/GPS03-02TD
	有源天线		< 33		mA	GPS03-UBX
	无源天线		< 25		mA	GPS03-UBX
外接天线增益				30	dB
串口参数
串口波特率			9600		bps	GPS03-01,GPS03-01ZK
		4800	115200	230400	bps	GPS03-01TD/GPS03-02TD
		4800	38400	921600	bps	GPS03-UBX

应用领域

个人定位和导航产品
车载、船舶定位导航
物联网
手持便携设备

GPS/北斗定位模块GPS03的内部原理图

GPS/北斗定位模块GPS03的引脚定义

脚位编号	引脚定义	I/O	电平标准	描述
1	VCC	-	3.3-5.5	主电源输入
2	GND	-
3	TXD	O	0-3.3V	数据输出、状态输出
4	RXD	I	0-3.3V	控制命令接收
5	PPS	O	0-3.3V	秒脉冲输出
6	GND	-

GPS/北斗定位模块GPS03的机械尺寸

GPS/北斗定位模块GPS03的机械尺寸
