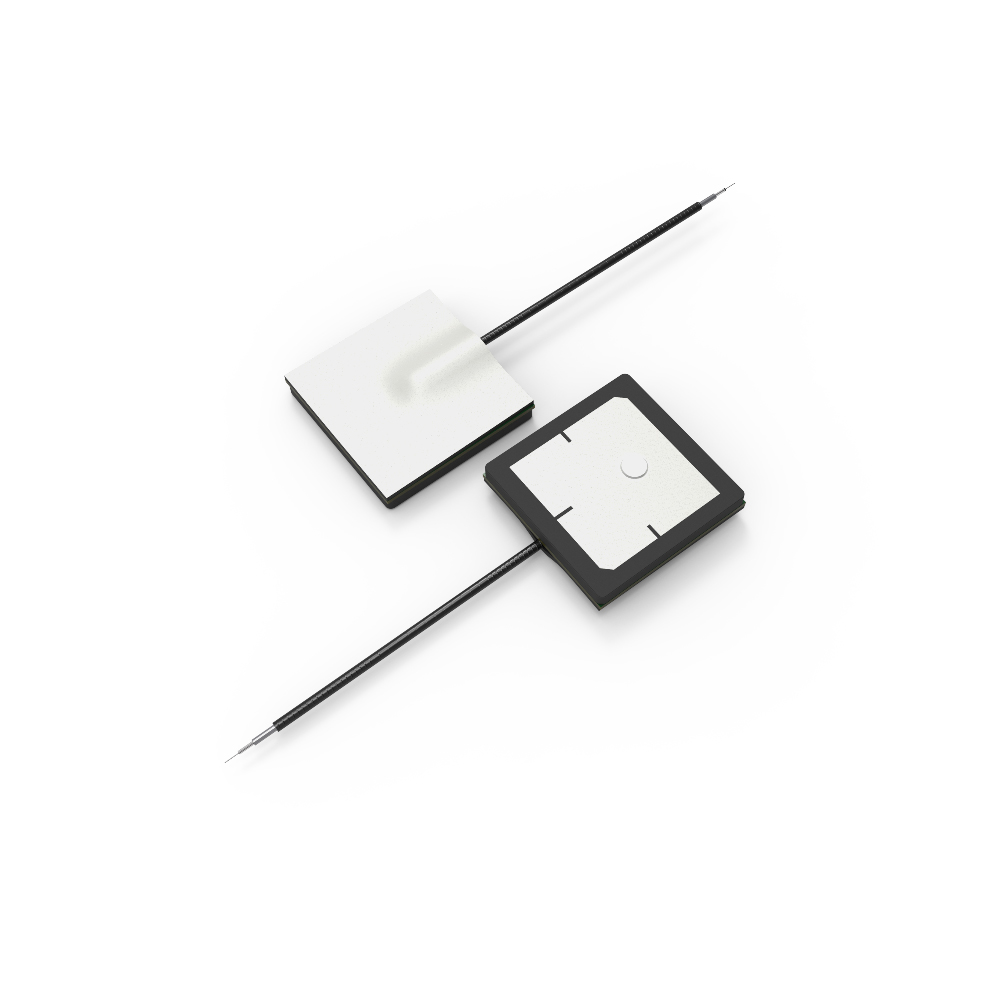

北斗天线AGPS20P-36C

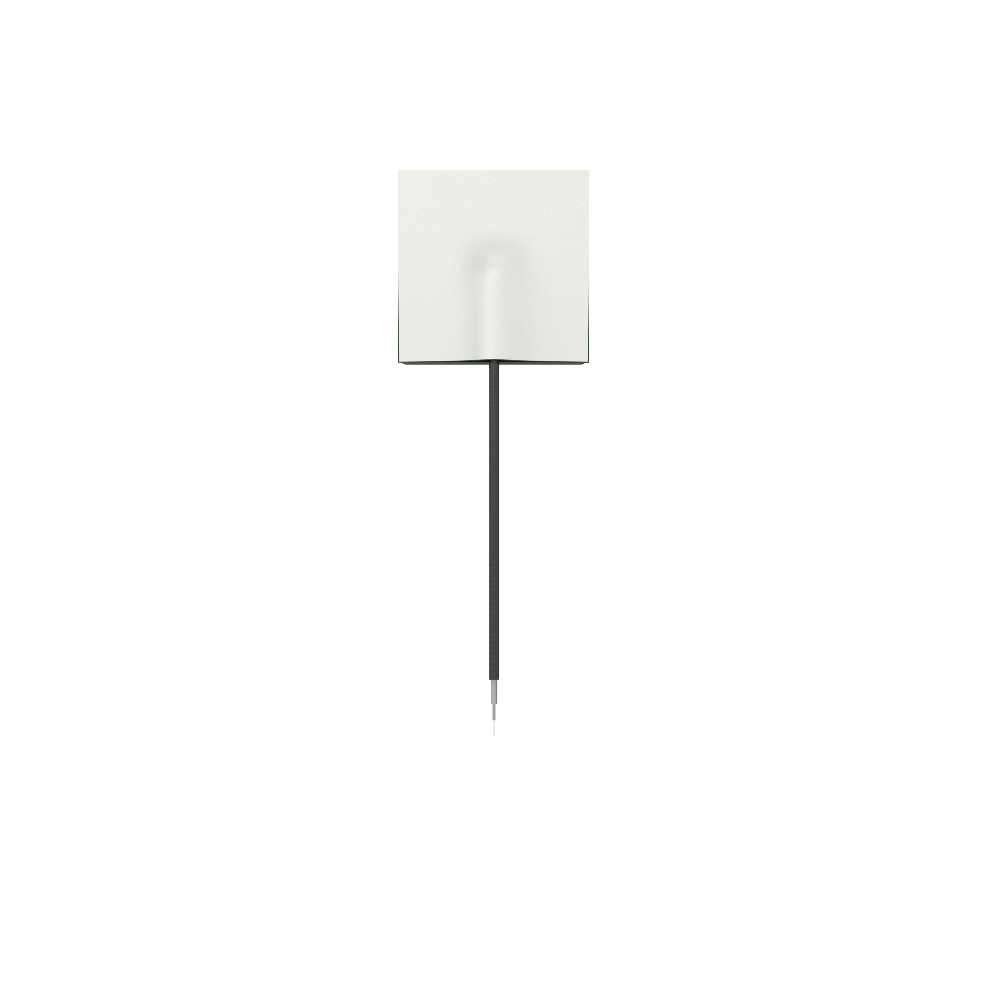

GPS无源天线AGPS20P-36C

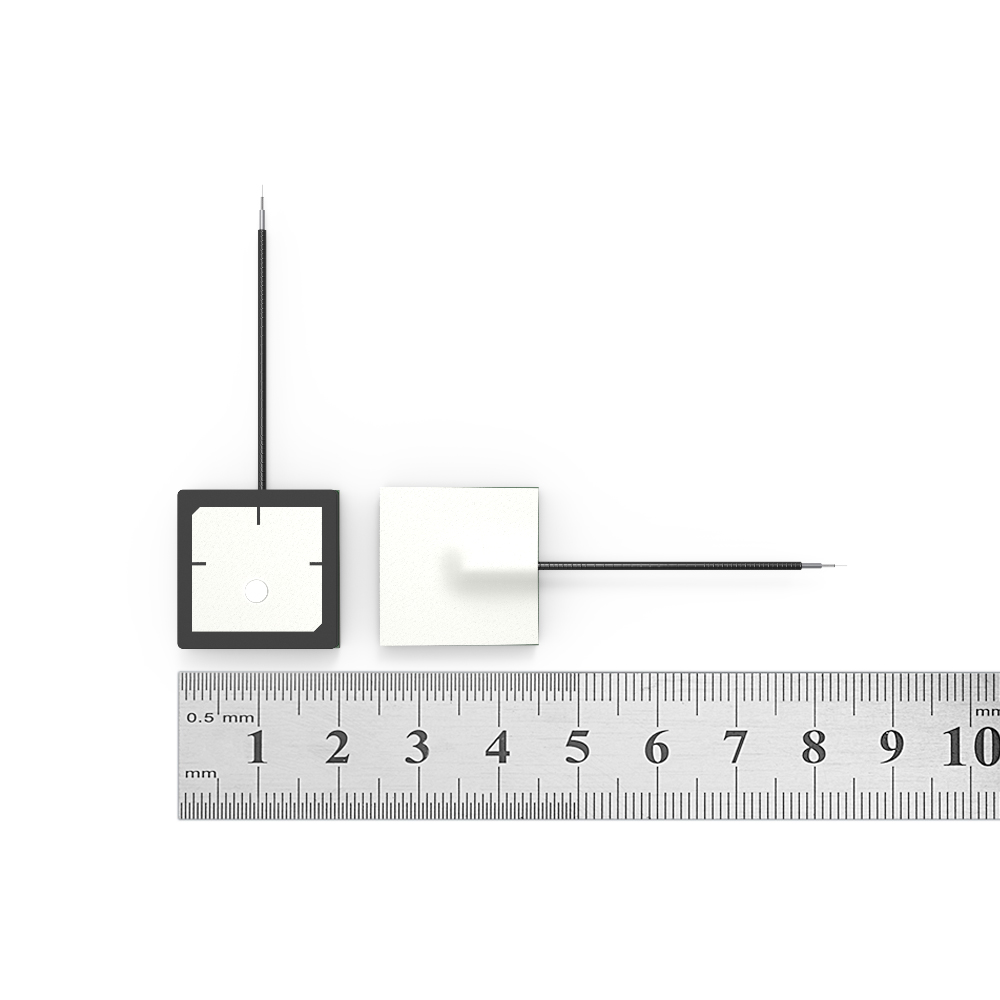

GPS无源天线AGPS20P-36C

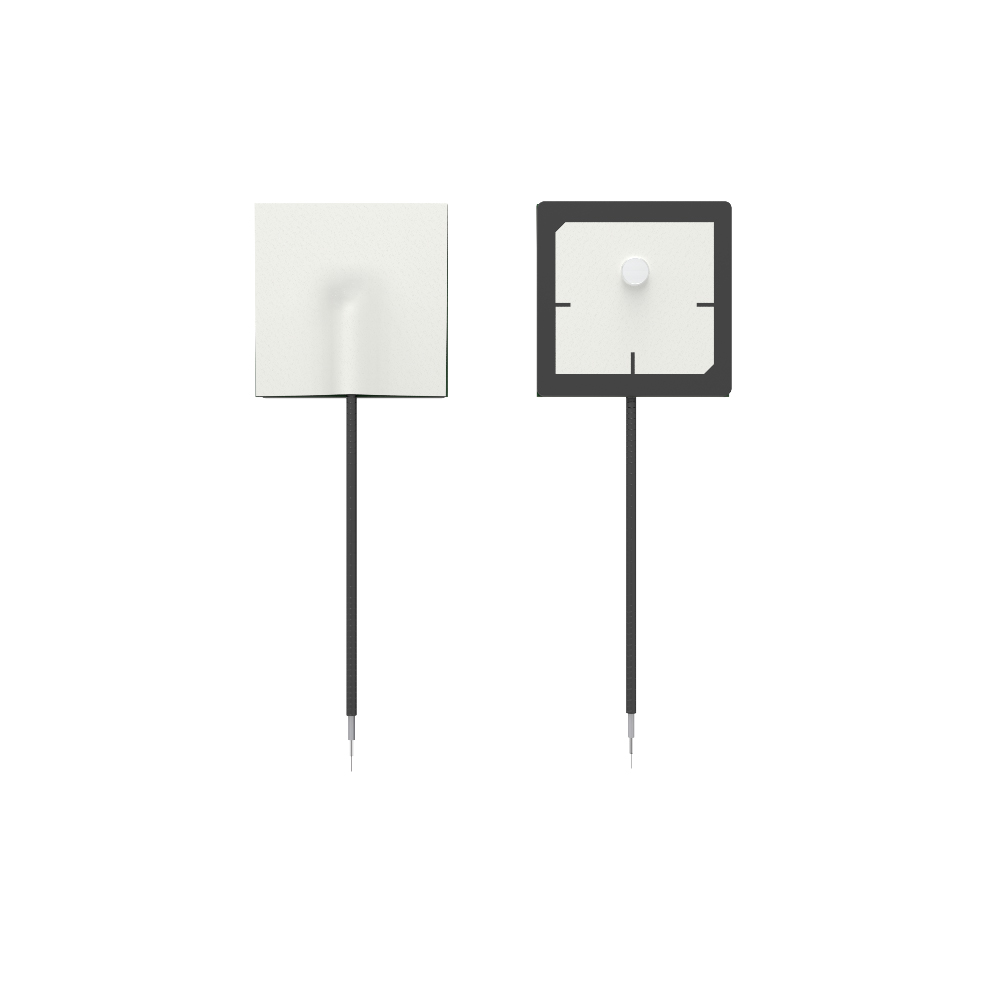

北斗天线AGPS20P-36C

北斗天线AGPS20P-36C

高增益 GPS/北斗/GLONASS 无源天线 AGPS20P-36C

AGPS20P-36C是一款专门针对 GPSL1 频段和 GLONASS 频段设计的内置无源天线，可广泛应用于车载导航、定位跟踪、安防设备、行车记录仪等场合；天线由微波陶瓷介质天线、以及射频同轴线缆组成；天线具有增益高，主瓣波束宽等特点。

联系我们

规格书&附件下载

产品规格书：AGPS20P-36C GPS+GLONASS 无源天线 V1.pdf

性能参数

机械尺寸（单位：mm）

产品特性

NO	项目	特性
1	外型尺寸 Size	20202（mm）
2	屏蔽装置	马口铁
3	PCB	FR4 纤维板
4	LNA	无源
5	电缆	RF1.13 /36±5mm
6	介质天线	20202陶瓷天线
7	工作温度	-35℃ ～ +75℃
8	工作湿度	0% ～ 95%
9	存储温度	-40℃～+80℃
10	存储湿度	0% ～ 95%

天线特性

NO	项目	特性	试验后允许附加误差
1	接收频率范围	1575.42±1.1 MHZ	±2.5
2	中心频率(30*30m㎡蔽时)	1575.42	±5.0
3	带宽(MHz)	≥10	±0.5
4	驻波比	≤2.0	±0.5
5	增益	2	±1
6	轴比	3.0dB	±0.2
7	极化方式	右旋圆极化	----
8	特性阻抗(Ω)	50	±5

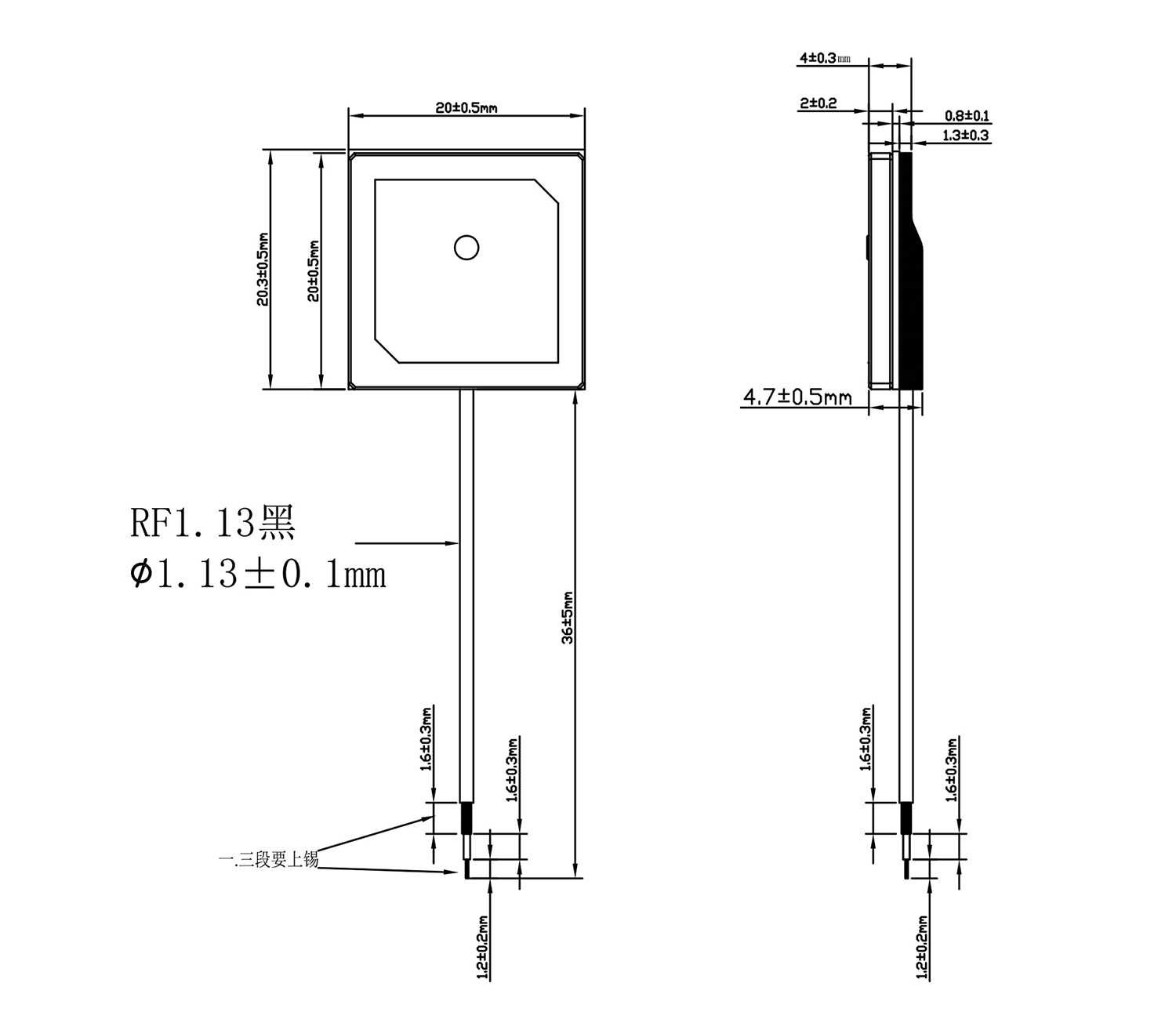

GPS无源天线AGPS20P-36C的机械尺寸
