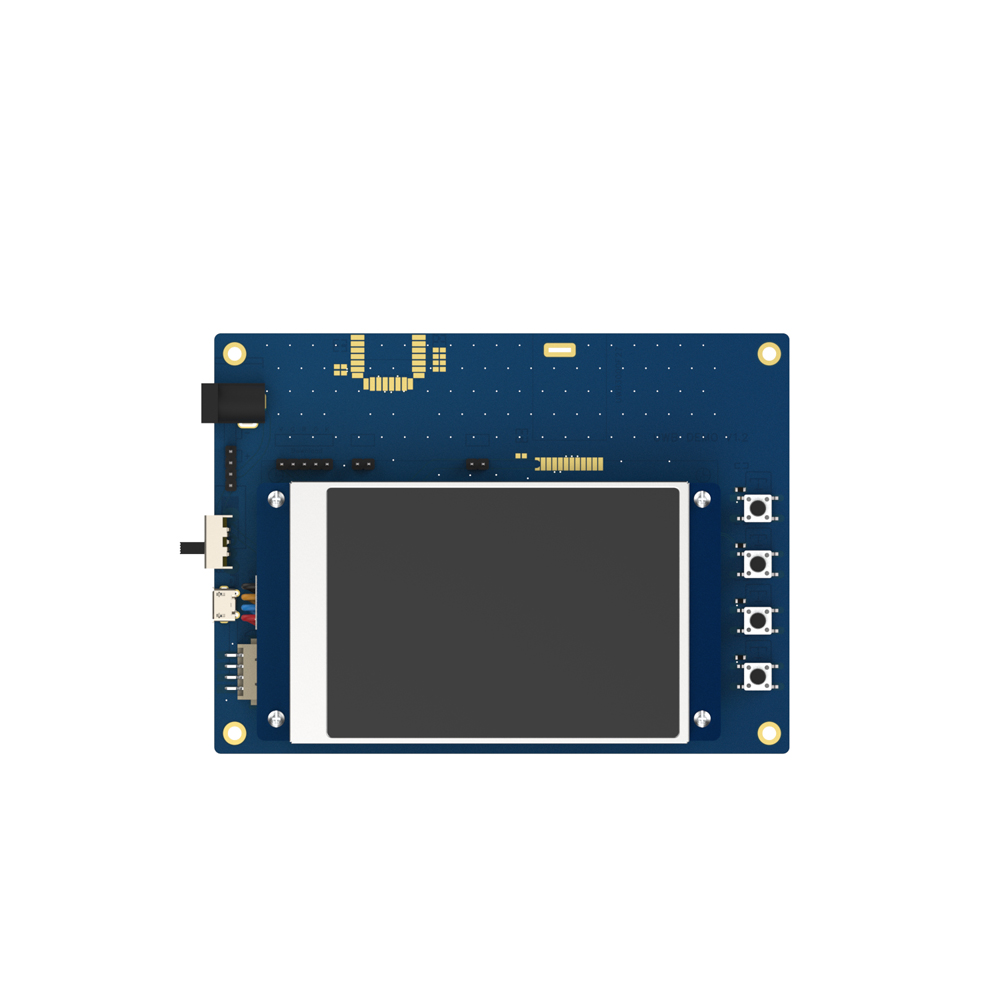

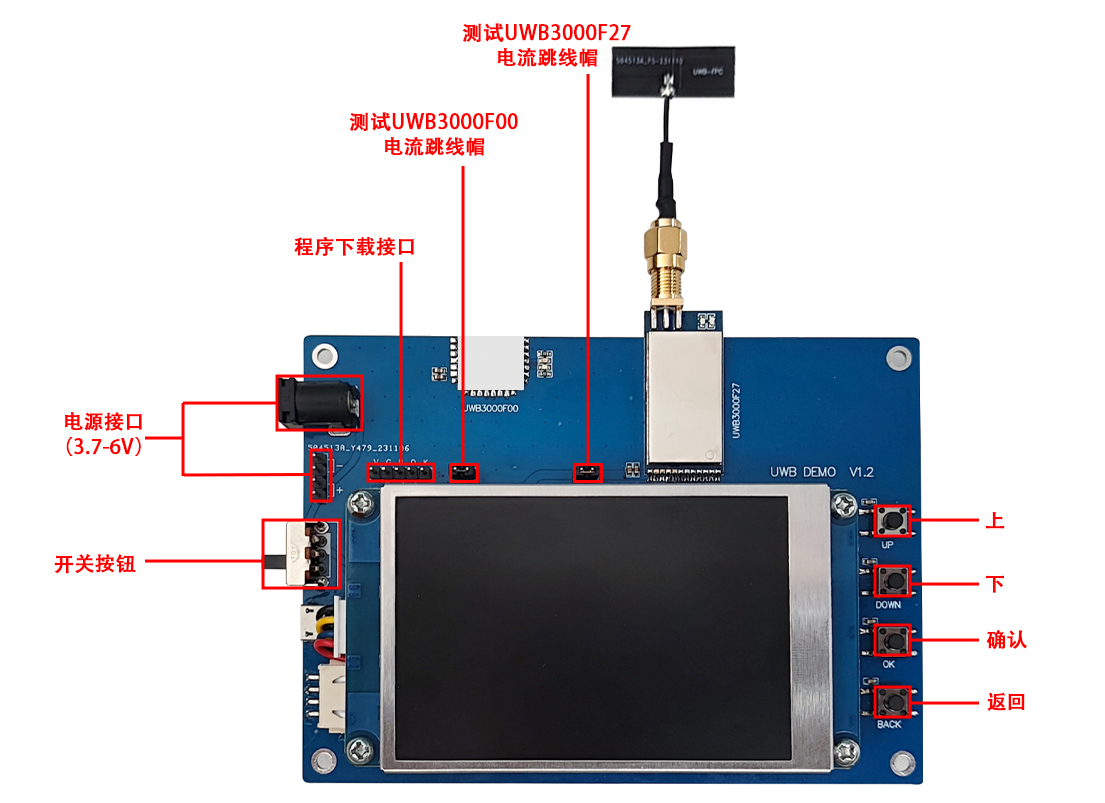

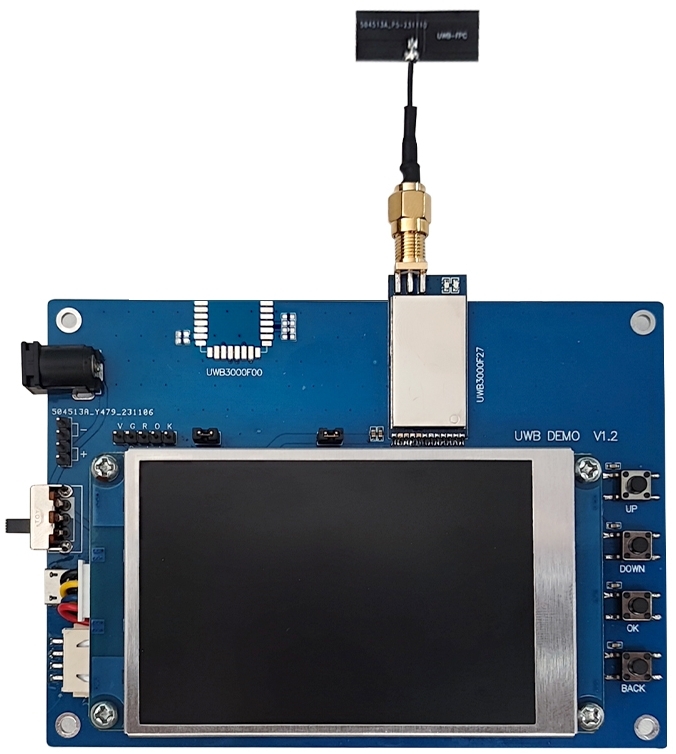

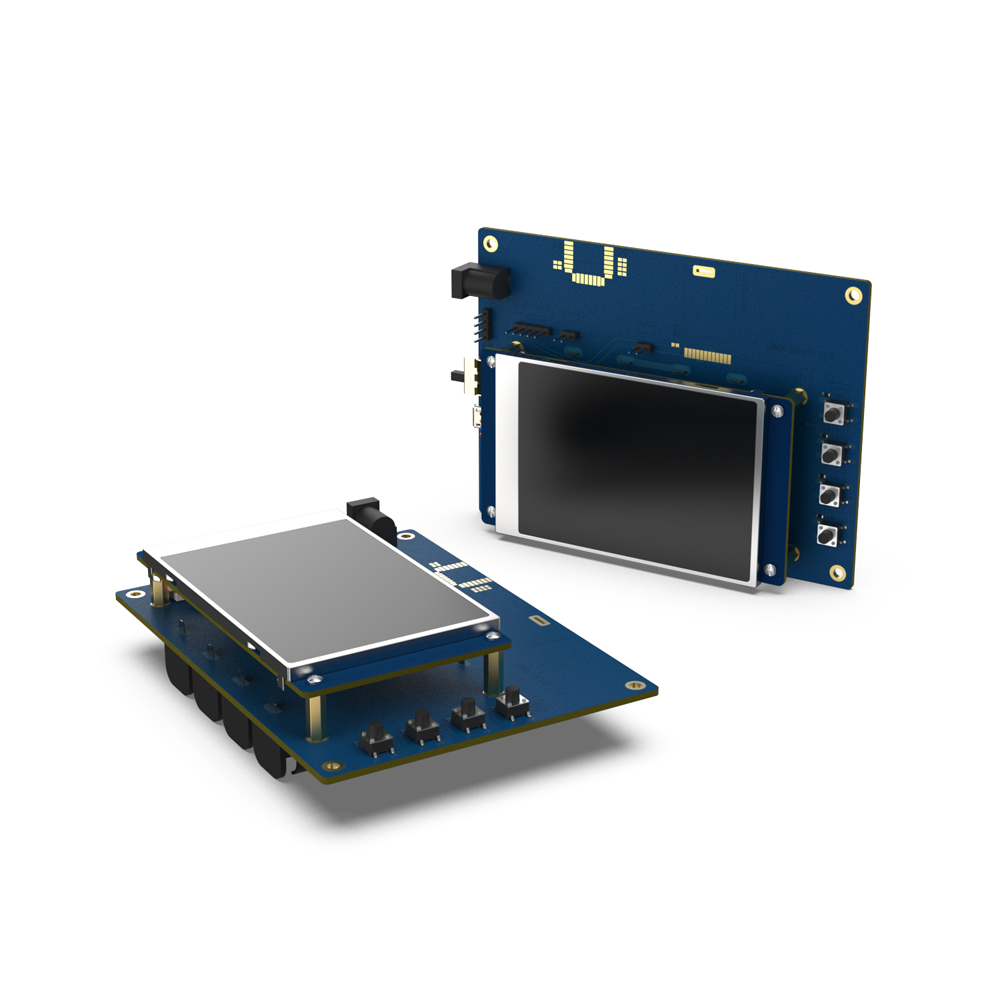

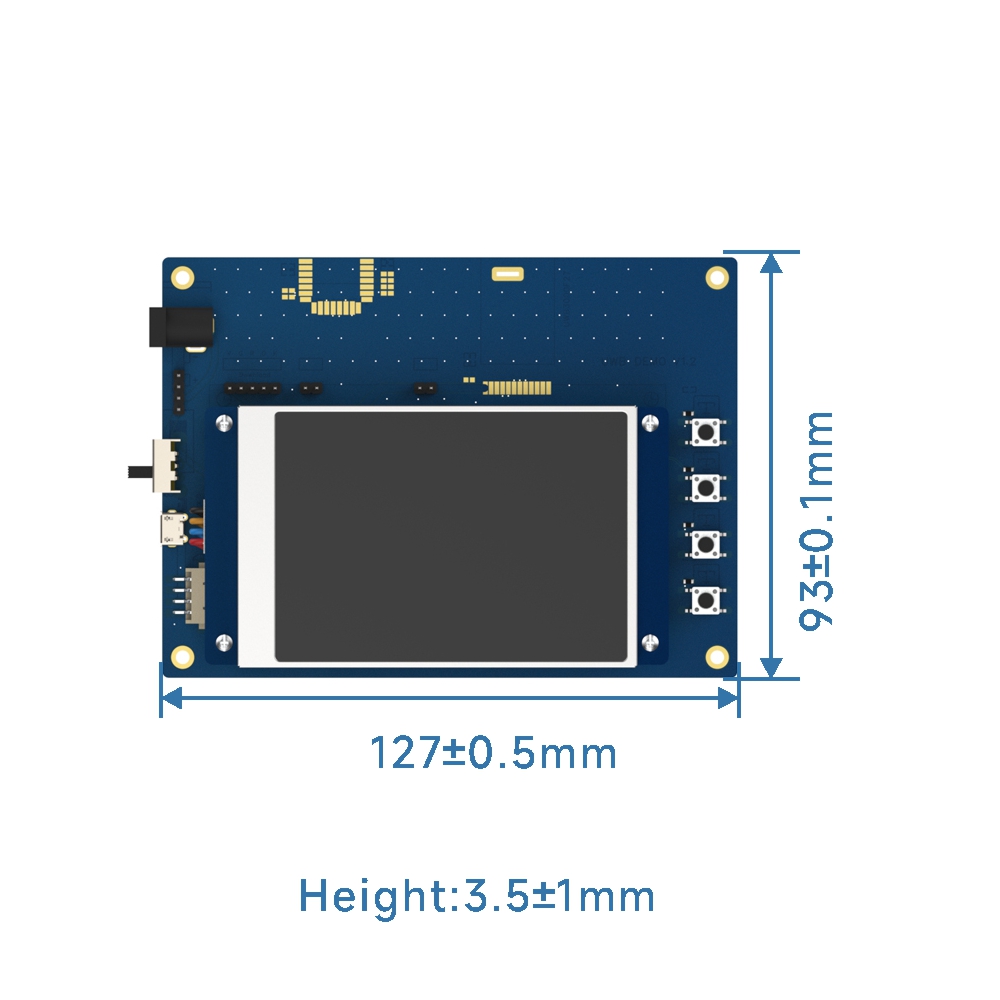

UWB3000Fxx Demo：功能演示板 UWB测距功能模块

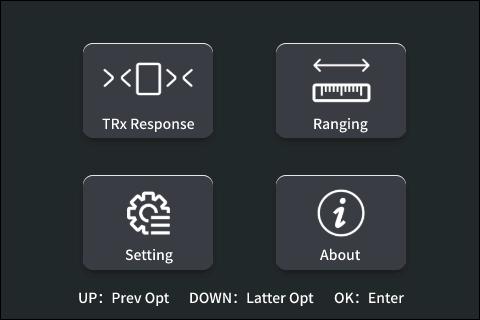

主界面

Demo板上电启动后，显示屏会显示主界面，用户可以按下UP/DOWN键来选择不同的选项，被选中的目标会高亮显示。按下OK键则进入对应的功能页面。

收发数据功能测试（TRx Response）

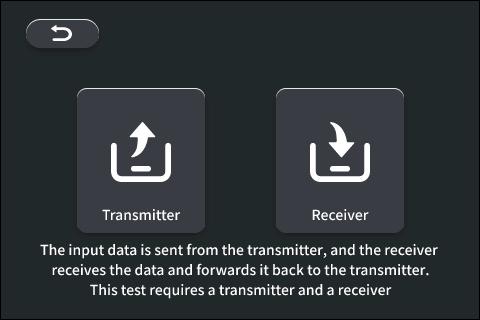

此功能需要一个发射端（Transmitter）和一个接收端(Receiver)配套才能开始测试。按下UP/DOWN键选择对应功能，然后按下OK键进入下个页面。

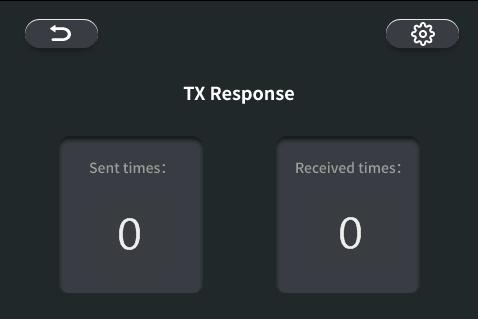

 以发射端(Transmiter)为例，按下OK键进入这个页面后开始收发数据测试。Sent times/Received times表示已成功发射/接收数据的累计次数，该值会在对应的框内显示。

按下BACK键，会退出该测试，并回到主界面。

按下OK键，进入参数配置页面。

测距测试（Ranging）

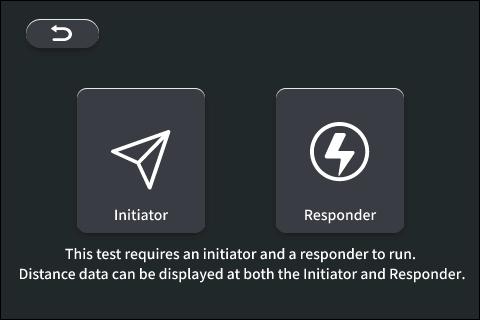

此测试需要一个发起端（Initiator）和一个响应端（Responder）配套才能开始测试。按下UP/DOWN键选择对应功能，然后按下OK键进入下个页面。

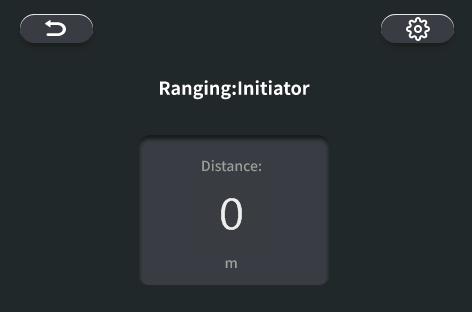

以发起端（Initiator）为例，Distance框内会显示当前与响应端（Responder）之间的距离。如果3秒内没有更新距离值，则表示数据接收失败，测距流程无法完成，此时Distance框内会显示3个问号“???”。

注：由于发起端与响应端是各自发起双向测距（TWR），独自计算出距离，且测距时会受到部分因素影响（天线延迟/场地/天气等），可能会影响无线信号在介质中的传输时间，所以发起端与响应端显示的距离值不会完全一样，测试距离可能会存在误差。

按下OK键，进入模块配置页面。

按下BACK键，会退出该测试，并回到主界面。

模块配置（Setting）

• Device：模块选择（HighPower:UWB3000F27、LowPower:UWB3000F00）
• Channel：通讯信道选择（5、9）
• DataRate：空中数据速率选择（6.8M、850K）
• Gain：模块功率增益等级选择（0~30db）
• Bypass：可忽略

按下UP/DOWN键，可以切换不同的选项，对应选项内容会高亮显示，此时按下OK键，可以修改高亮选项的参数；当图中的OK键高亮时，按下OK键会应用当前参数并退出配置页面；按下BACK键，则直接退出配置页面，当前修改的参数不会保存应用。
