SK509无线开关量模块的拨码开关定义

SK509是思为无线推出的一款大功率工业级可对码远程无线四路开关量控制模块。它提供了四路信号输入及四路控制输出接口，具有接口简单、工作可靠等特点。用户还可以用界面友好的上位机软件以无线的方式来配置修改模块内部的相关参数。模块上的拨码开关可以更换无线模块的工作频率（16 组可选）、工作模式等，这使得模块的使用非常灵活方便。但是有许多客户反应不会使用SK509模块上的拨码开关。本文章把思为无线将模块上拨码开关进行总结，希望能帮助到广大的用户。

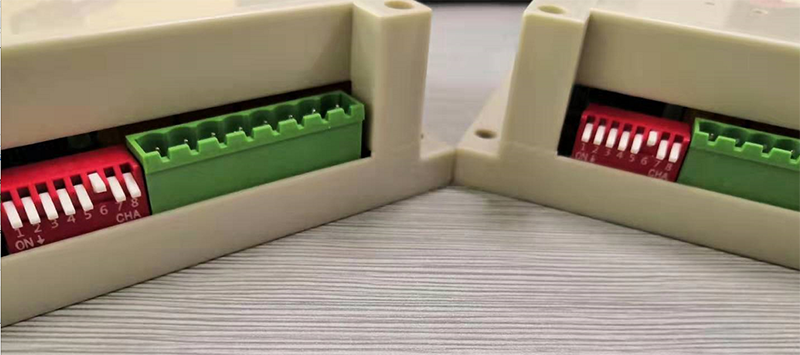

(SK509无线开关量模块)

DIP1～4： 拨码开关1-4是工作频率通道选择，一共 16 组（默认出厂信道间隔 0.5M），频率值可通过 PC 重新 配置。 拨码开关状态与 PC 设置的工作频率通道对应关系图如下：

备注：多个模块之间的拨码开关1-4的位置一定要一样，否则无法通讯成功。

DIP5： ON-在拨码5开关闭合时是正常通讯工作模式 OFF—在拨码5开关打开时是配置参数模式，如图：

（开启配置模式）

DIP6： 拨码开关6是对码模式，此模式可以让即时模式主机通道跟从机通道对码，对码之后的通道才能控制。在进行对码模式时，两个模块都要打DIP6才可以进行对码，否则是无法对码成功。如图：

(开启对码模式)

备注：配置对码时，可在断电下进行配置。但上电时，从机先上电，主机后上电，才能配置成功。每次复位上电后会检测拨码开关的状态,如模块检测到的 DIP7 和 DIP8的拨码状态与上次上电的状态不同，则以前对码的通道会取消，用户需重新对码。

DIP7：拨码开关7是用来设置主从模式，主机只能设置一台，从机可设置多台。DIP7闭合的是主机，开启的是从机。如图：

（主从模式设置）

备注：很多客户在使用的时候，发现报警灯常亮。大多数都是因为没有设置主从模式，所以模块无法通讯，就会出现报警灯常亮的情况。

DIP8： 拨码开关8是通讯工作模式选择，闭合时是即时工作模式，打开时是定时模式，定时时间可以通过PC软件进行设置。如图：

（开启定时模式）

如果我们修改了八个拨码开关的其中一个，那么一定要重新上电之后才会生效，这一点请各位用户一定要注意。
