物联网传感器采集系统网关IOT-G010使用步骤说明

1. 使用前的准备

• 给网关接上的SMA头接上天线；

• 给网关模块接上12V电源适配器；
• 使用USB-B连接线连接网关（本地直连应用）或使用网线连接路由器（连网应用）；

本地直连应用

连网应用

• 选择数据输入输出路径（只要设置一次，模块会掉电保存）；

短按按键，红灯双闪，表示串口切到以太网模块，并通过RJ45接口输出；

短按按键，蓝灯双闪，表示串口切到USB转串口芯片，并通过USB接口输出；

2. 使用USB接口作为数据输入输出路径时

• 打开串口调试助手，参数设置为230400,8,N,1

打开串口后，根据文件《采集网络网关参数设置和通信协议 v1.0》里的协议格式发送设置命令可修改网关的参数。

• 查看收到数据

给测温节点上电，节点正常工作后会按照设置的间隔定时上传测量到的传感器数据。

3. 使用RJ45接口作为数据输入输出路径时

• 设置网关信息（只要设置一次）

打开软件 USR-M0_V2.2.5.8.exe ;

打开后如下图：

点击搜索设备

点击搜索到的设备后，修改以下参数：

1. 设置模块的静态IP（注意不要和局域网的的其它主机冲突）
2. 设置网关IP（根据所连接的路由器设置）
3. 设置模块串口波特率为230400
4. 设置模块的工作方式为TCP Client, 目标IP为所要连接的服务器地址，图中只是示例。
5. 设置远程端口，也就是服务器的端口，图中只是示例。

• 使用网络调试助手模拟服务器

打开网络调试助手

打开后如下图：

设置本机作为TCP服务器，协议类型选择TCP Server，主机地址保持默认，端口设为网关中设置的远程端口。

打开后，收到节点数据输出如下：

4. 解析收到的数据

不管用的的是哪种数据输入输出方式，两者使用的设置命令和通信协议都是一样的。

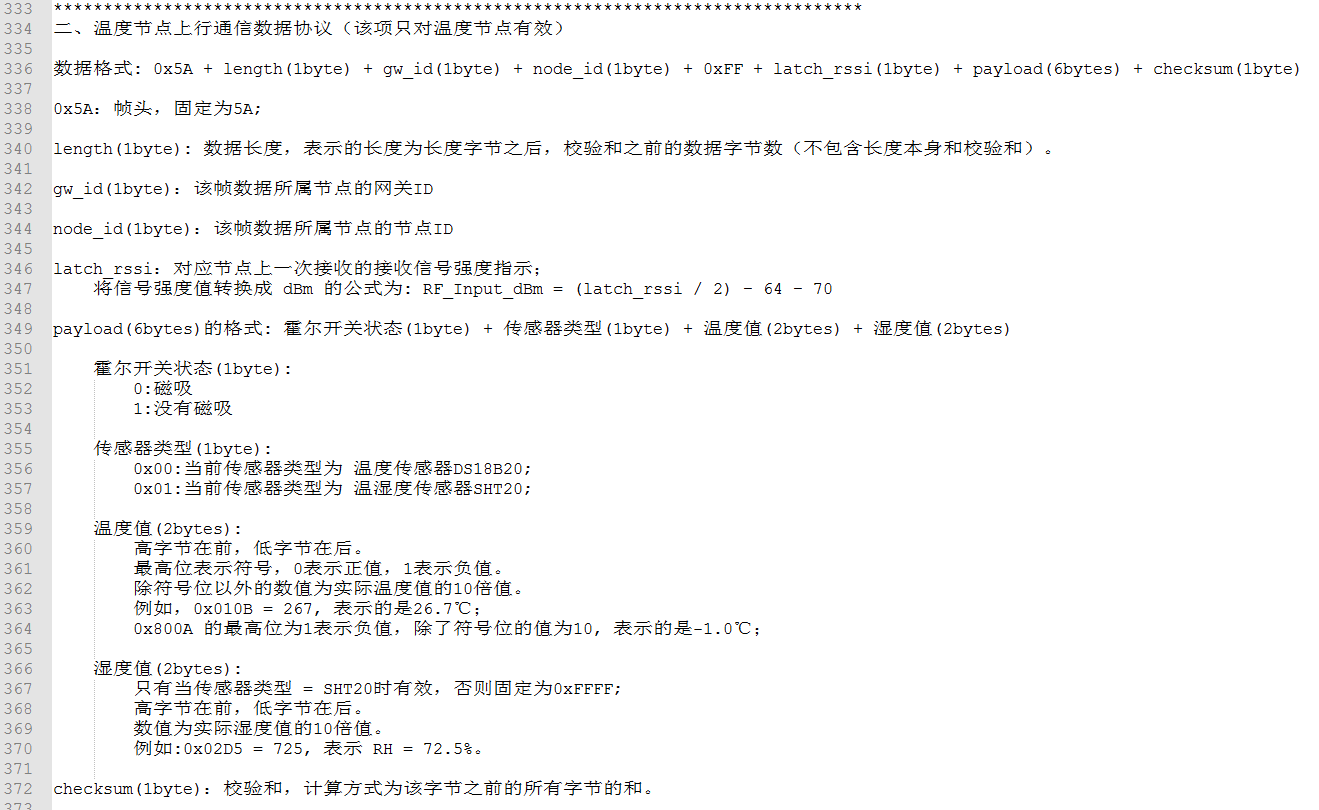

收到数据后解析数据的格式请参考《采集网络网关参数设置和通信协议 v1.0》

5. 给网关添加节点

一个网络的形成由3个参数决定，分别为 频率通道(rf_channel)，速率(data_rate)和网关ID(GW_ID)。只有当节点的这3个参数和网关的一致才能和网关通信。因此，只要把所有需要和该网关通信的节点的以上3个参数设成和网关的一样，那么就相当于节点加入了以这个网关为中心的网络。为了区分该网络中的各个节点，还需要给每个节点设置一个唯一的ID，即Node_ID。

• 设置网关的 频率通道(rf_channel)，速率(data_rate)和网关ID(GW_ID)新建一个子网

设置网关ID(GW_ID)

send (HEX): 24 84 01 01 AA

reply(HEX): 24 84 02 4F 4B 44

设置无线通道(rf_channel)

send (HEX): 24 85 01 01 AB

reply(HEX): 24 85 02 4F 4B 45

设置无线速率(data_rate)

send (HEX): 24 86 01 01 AC

reply(HEX): 24 86 02 4F 4B 46

说明：具体协议参考《采集网络网关参数设置和通信协议 v1.0》

• 设置节点的 频率通道(rf_channel)，速率(data_rate)和网关ID(GW_ID)加入以网关为中心的子网

长按节点上的SET按键3s让节点进入设置模式，通过网关发送以下指令进行修改

再次长按节点上的SET按键3s让节点退出设置模式。

退出设置模式后节点将按新设置的参数工作。

• 修改总节点数(nodes_total)和轮询间隔(poll_interval)

因为poll_interval除以 nodes_total向下取整得出的为相邻两节点的发射时间间隔，以秒为单位。最小间隔为1秒。所以，当节点数增加时，轮询间隔也要相应增加以确保相邻两节点的发射时间间隔至少1秒。例如，poll_interval = 64，nodes_total = 64，则 1号节点和2号节点的发射时间间隔为1秒。当poll_interval = 128，nodes_total = 64，则 1号节点和2号节点的发射时间间隔为2秒。

修改轮询间隔(poll_interval)的命令为：

修改总节点数(nodes_total)的命令为：

这两个参数设置后，节点要等到下一次通信后才会被同步到节点，如果要加快同步，可以让节点重新上电，上电后节点会和网关进行一次通信。

说明：同一个子网中的所有节点的这两个参数都是相同的，由网关自动同步给所有节点的。单独修改某一节点的这两个参数是没意义的，因为最终也会被网关上设置的值覆盖。

6. 网关固件升级

如果需要对网关进行固件升级请参考文件《网关和节点固件升级方法》。
