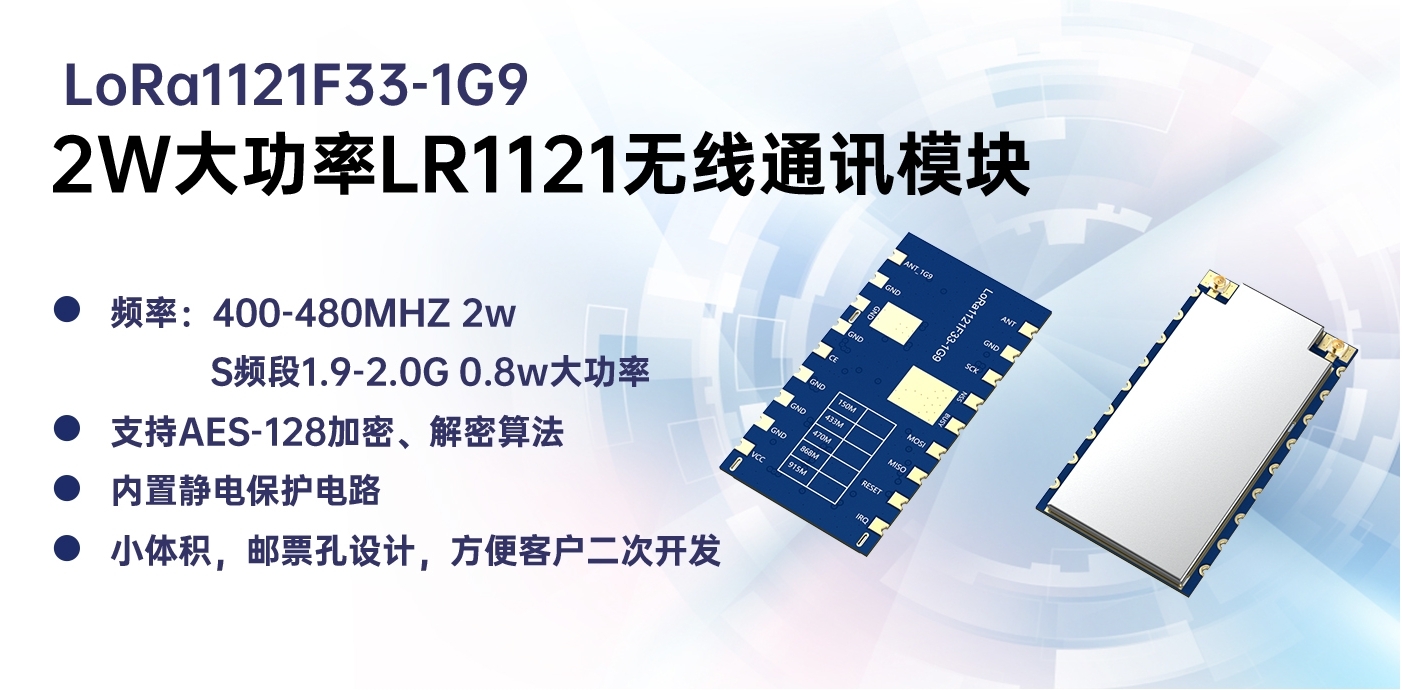

新品发布：2W大功率LR1121无线通讯模块--LoRa1121F33-1G9

LoRa1121F33-1G9模块是采用SEMTECH的LR1121芯片，这是一款超低功耗，支持Sub-GHz和卫星连接的S频段的远程LoRa收发器。LoRa1121F33-1G9支持LoRa，(G)FSK调制，Sigfox协议，以及（LR-FHSS）。支持LoRaWAN通信协议。可以作为LoRAWAN节点使用。同时可以灵活配置，满足不同应用程序需求和专有协议。

一、模块特点

• Sub-GHz频段：433/470MHz 2w
• Sub-GHz频段：868/915MHz 1w
• （可定制150～960MHz的频率）
• S频段：1900MHz～2000MHz 0.8w
• S频段灵敏度高达-132@BW=125KHz,SF=12
• Sub-GHz接收灵敏度高达
• -144dBm@BW=62.5KHz,SF=12
• 内置静电保护电路
• 支持LR-FHSS
• 支持AES-128加密解密
• 支持LoRaWAN协议、Sigfox协议
• 开阔地Sub-GHz传输距离为10公里以上
• 休眠电流小于15uA以下
• 接收电流小于9mA
• 小体积，邮票孔设计，方便客户二次开发

二、模块性能参数

三、模块内部框图

四、模块典型应用电路

五、功率等级对照表&电压与功率对照表

1. 功率等级对照表（433MHz&1.9GHz)

2. 电压与功率对照表

六、模块尺寸

七、模块应用

• 无人机应用
• 智慧农业 / 智能家居
• 远程灌溉
• 工业制造

八、模块功能演示板

LoRa1121F33-1G9大功率无线模块DEMO板主要实现的功能有：模块的相互通讯、测模块发射功率 (配合仪器） 、测接收灵敏度、测休眠电流。

1. 按键功能

DEMO演示板上有三个按键，分别为SET键、UP键和DOWN键；功能如下：

2. Setting界面参数说明

• Mode：功能
• Band：频段
• FREQ：频率
• SF：传播因素
• BW：带宽
• CR：编码率
• POWER：功率
