WDS使用指南

一、WDS简介
WDS是Silicon Labs为其推出的RF芯片开发的一个配置生成工具。借助此工具，开发者可以快速地对芯片进行配置，这大大减轻了Si4463 开发负担。

二、使用指南

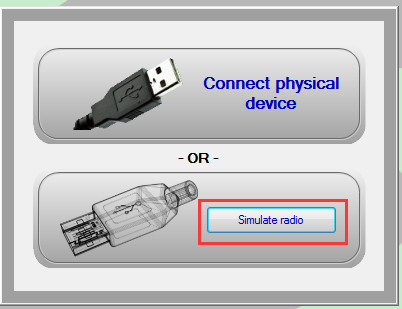

安装并打开此软件，会显示如下画面：

在图中，“Connect physical device”适用于用户有开发板的情况，而“Simulate radio”则不要求实际设备，只需要选择对应的芯片型号就可以配置了。为了便于演示，这里选择“Simulate radio”。之后的界面如图：

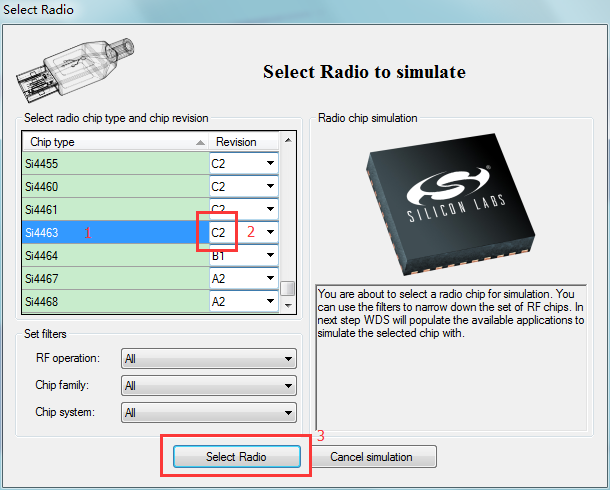

在这个界面是选择要配置的芯片型号和版本。这里思为无线选择Si4463 C2版本作为演示。选择之后的主界面进入下图：

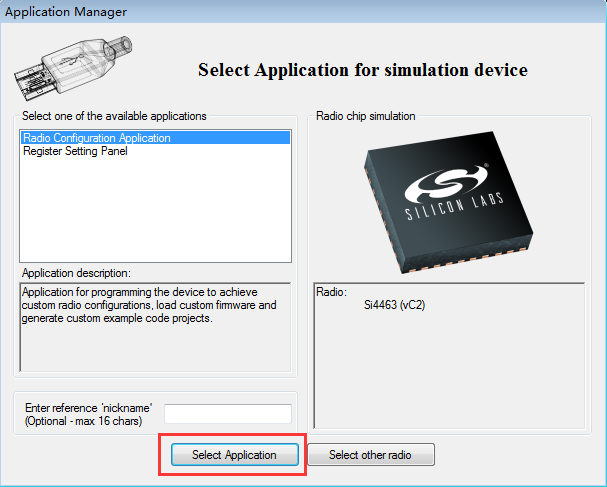

这里是选择要使用配置模式，“Radio Configuration Application”是直接显示对应参数的真实值，适合一般用户；“Register Setting Panel”则是把寄存器列出来，由用户指定寄存器的值，适合资深用户；这里我们选择前者。

上图即为配置界面，可以看出整个界面被划分为3部分，分别是选择工程、配置工程，部署工程。一般来说，整个配置过程大约可以总结为以下流程：

1. 选择要配置的工程类型，可选的有Empty framework，Unmodulated work等。
2. 配置无线参数，主要有频率和功率，无线相关的参数，数据包的参数，中断和快速响应寄存器。
3. 把配置好的参数存储为文件，可以是头文件或者工程文件。

下面详细介绍各个步骤：

* 工程类型（Select project），根据其名称就可以知道其代表的类型，这个根据实际情况选择。

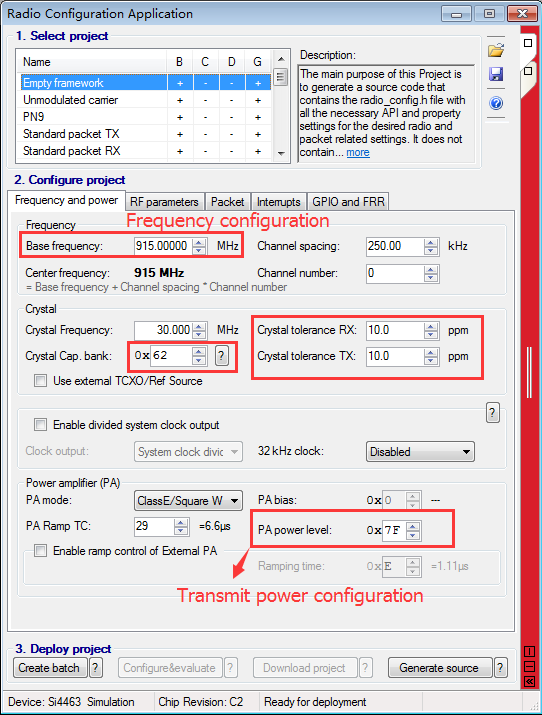

* 频率和功率(Frequency and power)。设置基本功率，频率和其它参数。设置的实际值必须在芯片的支持范围内。设置可参考上方图片。

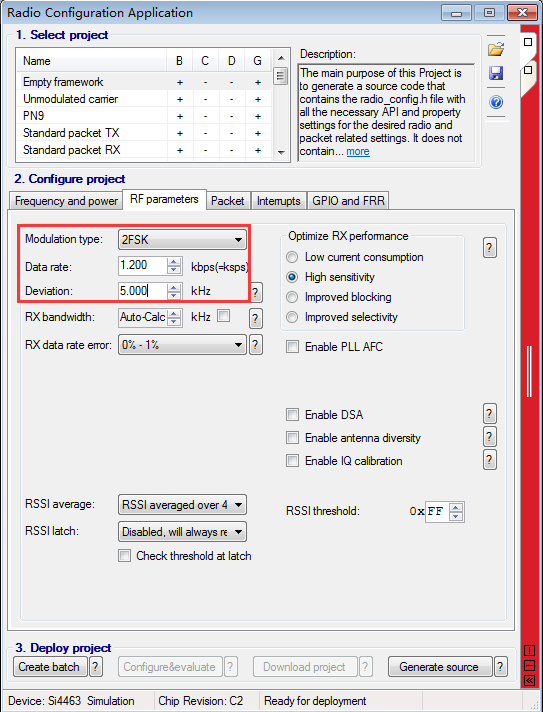

* RF参数(RF parameters)。选择想要的调制方式，数据速率和其他参数。

* 数据包栏(Packet)。在实际通信时，可能存在多个数据包，并且每个数据包所使用的参数也不一定相同，在这里可以对每个数据包进行单独配置。配置的参数主要有，数据包的长度，是否启用CRC，是否启用曼彻斯特编码，这些参数应根据项目需求进行选择。

* 中断(Interrupts)。根据实际情况选择。
* GPIO and FRR。

* 最后生成配置参数，点击右下角的Generate source。

三、保存工程文件
可以选择把配置好的参数保存为一个头文件，或者保存为Silabs IDE工程文件。根据实际情况选择。
