SEMTECH 芯片LR1121方案应用 ：Arduino烧写指南及demo板应用

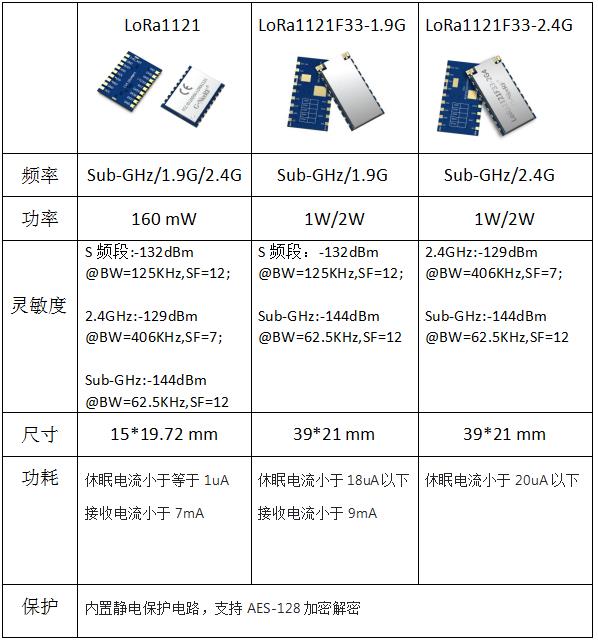

LR1121作为SEMTECH打造的第三代超低功耗LoRa收发器，表现出色。在此基础上，思为无线推出了LoRa1121系列多频段通信模块，该模块支持Sub - GHz、2.4G以及S（卫星）频段，兼容LoRaWAN通信协议，能够充当LoRaWAN节点投入使用。目前，这一系列产品共有三种规格。如下表：





本文重点介绍一下LR1120/LR1121模块的Arduino开发及我司LR1121 DEMO 板使用方法。



LR1121模块Arduino开发指南：软件配置

所需硬件清单：

• ESP32-PICO开发板*2
• LoRa1120或LoRa1121模块*2
• 杜邦线若干、USB线*2

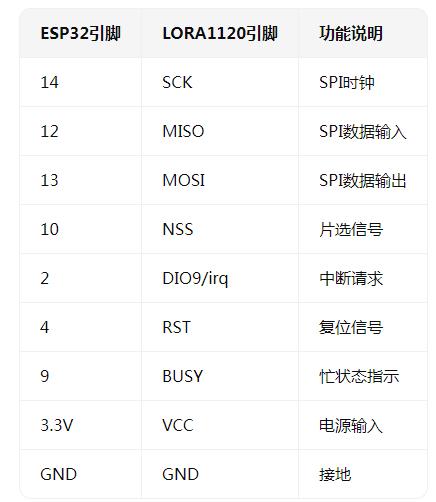

连接方式

（需注意此连接方式是ESP32与LoRa1120为例，若不是ESP32开发板请按照自己定义的引脚连接模块）







安装Arduino IDE

1.操作：访问Arduino官网下载安装包

https://github.com/jgromes/RadioLib



2.添加ESP32支持包（关键步骤）

操作：

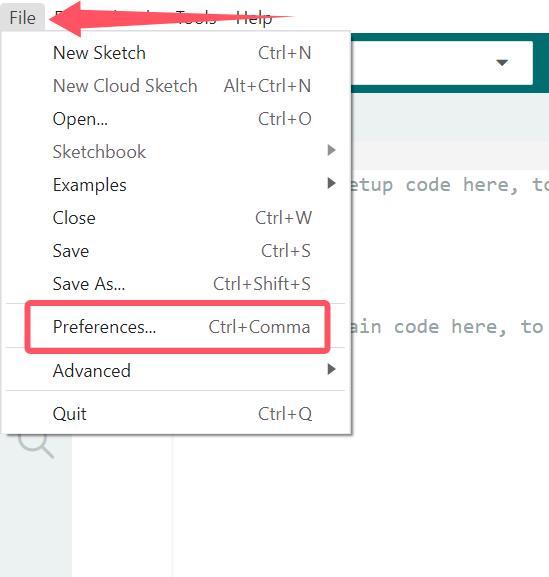

打开Arduino IDE，进入 File > Preferences

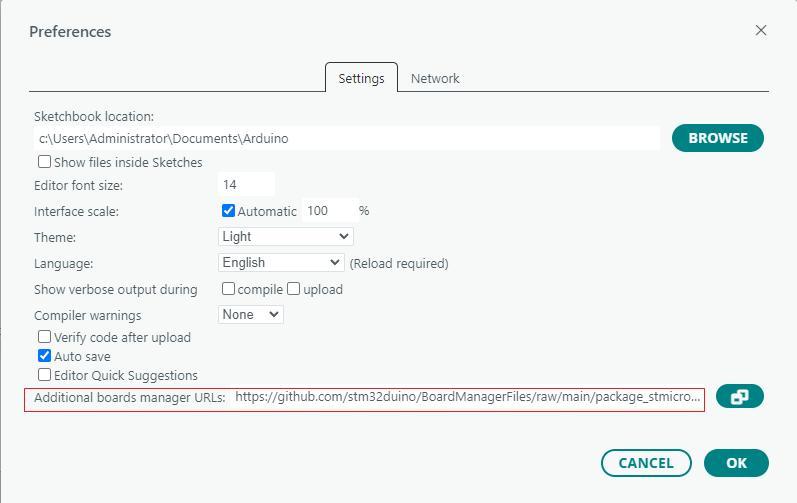

在“Additional Board Manager URLs”中粘贴以下地址





	https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
	https://www.arduino.cn/package_esp32_index.json

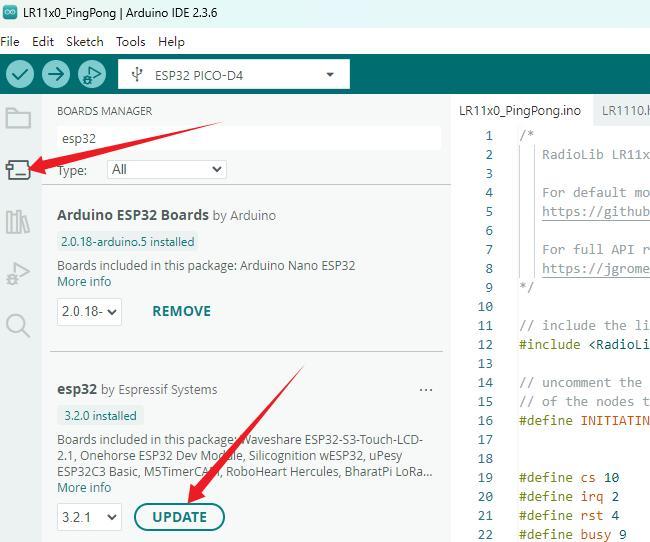

返回主界面，点击 Tools > Board > Boards Manager，搜索 ESP32，安装第二个选项（带Espressif标志的版本）



操作提示：安装时选择下载量较高的版本（通常为第二个）





3.安装RadioLib库

操作：

点击 Tools > Manage Libraries

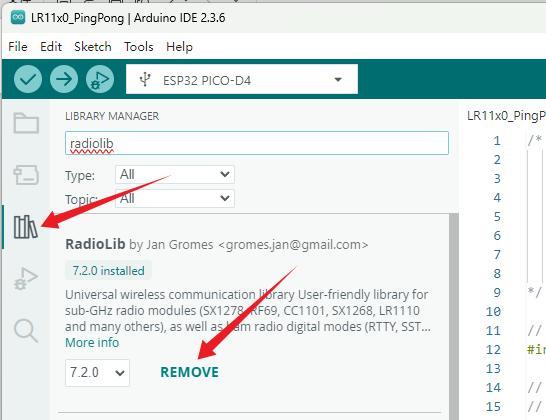

搜索 RadioLib，安装第一个结果（左侧栏第三个搜索 RadioLib）





验证点：安装后检查 Examples > RadioLib 目录下是否出现 LR11x0_Ping_Pong 例程



4.软件修改

在LoRa112X模块的Arduino烧录流程中，“软件修改”是微课适配硬件连接与协议配置，确保代码与实际硬件匹配。



打开 LR11x0_Ping Pong 例程

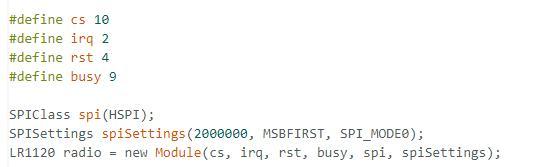

配置 SPI





5.烧写示例程序

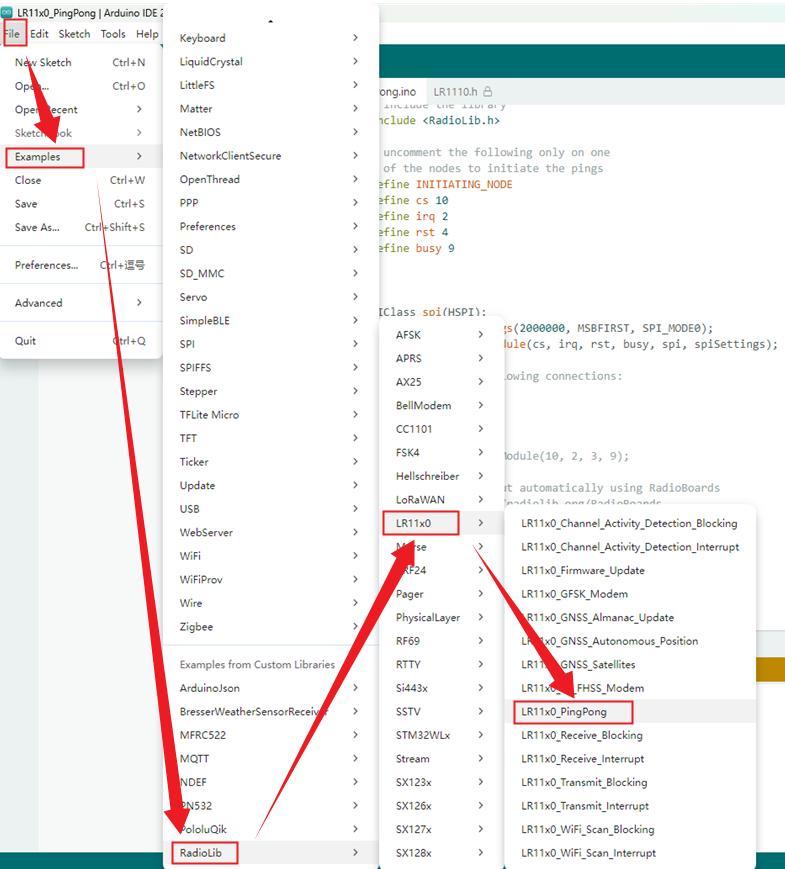

打开例程：File > Examples > RadioLib > LR11x0 > LR11x0_Ping_Pong

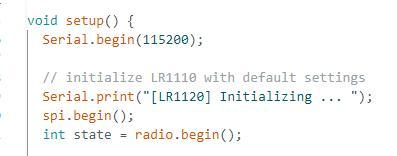

确保代码中的SPI引脚定义与硬件连接一致（参考上述引脚表）

点击 Upload 按钮烧写程序。

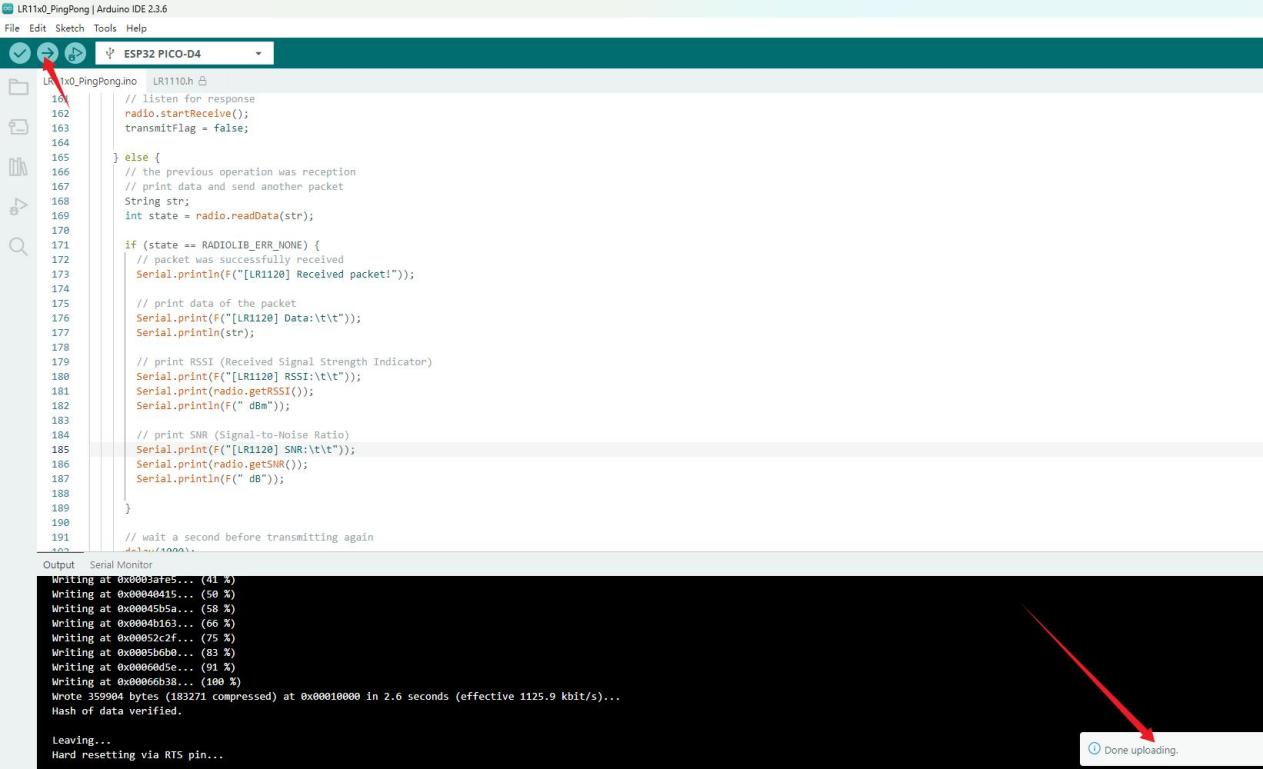

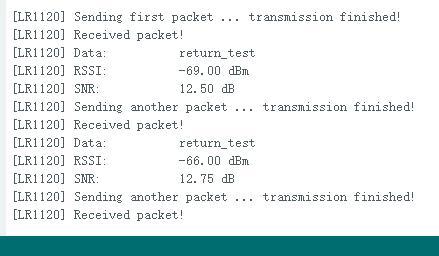

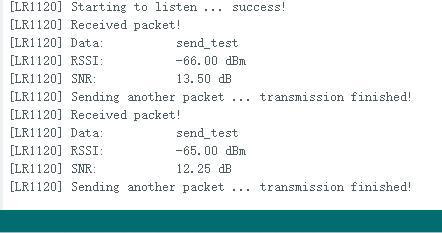

打开串口监视器（Ctrl+Shift+M），设置波特率为 115200，观察通信测试结果





故障排查：若上传失败，检查端口选择（Tools > Port）及模块供电





LR1121芯片模块 DEMO板介绍及使用

用于LR1121 DEMO板实现LoRa模式下的双向通信（主从模式）、休眠控制及发射/接收性能测试，支持以下功能：

• 双向通信：Master模式发送数据，Slave模式接收并回复，验证链路可靠性。
• 功率测试：通过TxTest功能测量不同频段下的发射功率与电流消耗。
• 灵敏度测试：通过RxTest功能评估接收灵敏度（需配合频谱仪或信道模拟器）。



硬件组成

核心模块插座：可插拔放入我司的上述两款2W输出功率的LR1121 前端模块（LoRa1121F33-1.9G/LoRa1121F33-2.4G），集成Sub-GHz与1.9G/2.4GHz双频段射频电路。



控制接口：SPI接口（SCK、NSS、MOSI、MISO）用于配置模块参数，IRQ引脚实现状态反馈。

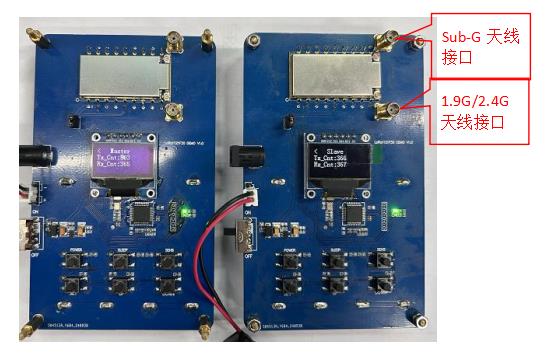

天线接口：Sub-G（433/868/915MHz）和1.9G/2.4G天线接口，支持50Ω阻抗匹配。





电源管理：支持3.05~5.5V宽电压输入，内部LDO稳压电路降低供电噪声。





按键与界面操作

按键功能：

SET键：短按进入下一级菜单，长按返回上一级。

UP/DOWN键：调整参数值（如频段、功率、带宽）。





LCD界面：

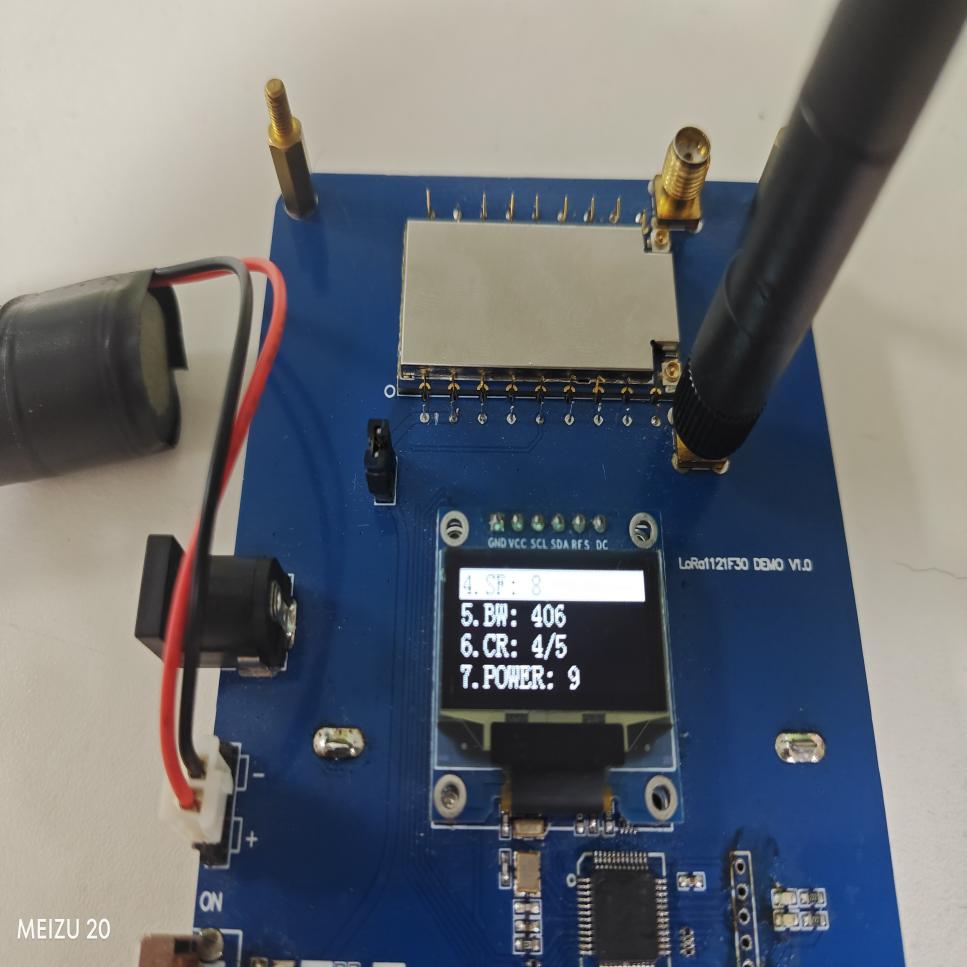

Setting界面：配置通信参数（Mode、Band、FREQ、SF、BW、CR、POWER）。

通信测试界面：显示Tx_cnt（发射计数）和Rx_cnt（接收计数），红色/蓝色指示灯分别提示发射/接收成功。





LR1121 DEMO板使用方法

硬件连接

1. 将DEMO板通过USB或外部电源供电（电压3.05~5.5V）
2. 连接Sub-G或2.4G天线至对应接口（ANT_Sub-G或ANT_2G4）
3. 若需测试灵敏度，通过SMA转接线连接频谱仪或信道模拟器至天线接口



参数配置

步骤1：拨动电源开关启动DEMO板，LCD显示Setting界面。

步骤2：使用UP/DOWN键选择参数，将FREQ、SF、BW、CR设置成一样（当光标处于要修改的参数行时，短按SET键光标开始闪烁）。

步骤3：短按SET键保存参数，长按SET键进入Mode参数对应的测试功能。短按SET键返回Setting界面。





 通讯测试

准备两块LoRa1121F33的演示板，一个选择Master模式作为通讯主机，一个选择Slave模式作为通讯从机。（将LoRa通讯参数：FREQ、SF、BW、CR设置成一样，否则无法通讯）。

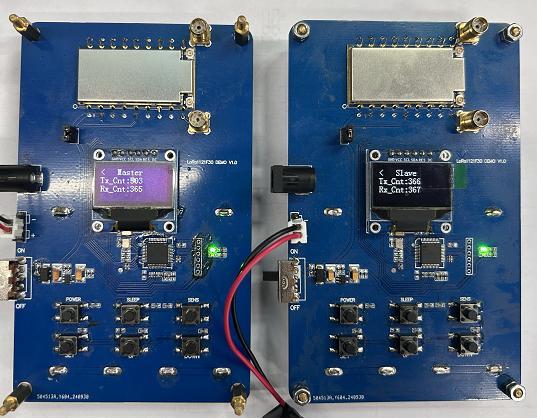

LoRa通讯界面的屏幕上显示：Tx_cnt和Rx_cnt的数字不断增加（红色指示灯代表发射成功一次，蓝色指示灯代表接收成功一次）。



功率等级对照表及注意事项

LoRa1121F33-1.9G功率等级对照表（433MHz&1.9GHz)





注意：1.9G的TxPower最好不要设到超过7，这样效率最高，如果功率设到最大，长时间不间断发射，会有可能损坏功放。

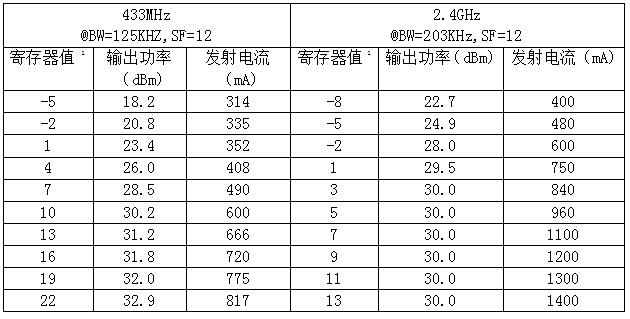

LoRa1121F33-2.4G功率等级对照表（433MHz & 2.4GHz)



注意：2.4G的TxPower最好不要设到超过5,这样效率最高，如果功率设到最大，长时间不间断发射，会有可能损坏功放。



LoRa1121F33-2.4G功率等级对照表



以上就是关于思为无线以SEMTECH 的LR1121 芯片研发的LoRa1121产品为例说明关于Arduino 烧录 说明及 LR 1121 芯片DEMO应用板使用说明。
