双星闪耀！LoRa1121F33系列： 2W大功率LoRa模块的双子星座

2025-09-11 10:15

分享到：

在物联网技术飞速发展的今天，传统的低功耗LoRa模块已经无法满足某些极端应用场景的需求。当你需要在广袤的农田中实现全覆盖监控，当你需要在偏远山区建立可靠的通信链路，当你需要在复杂的工业环境中穿透重重障碍，普通的160mW功率显得如此微不足道。

正是在这样的背景下，LoRa1121F33系列应运而生——这不是简单的功率提升，而是通信能力的质的飞跃。作为在无线通信领域深耕15年的资深物联网公司，我可以毫不夸张地说，F33系列的出现标志着LoRa技术进入了一个全新的时代。

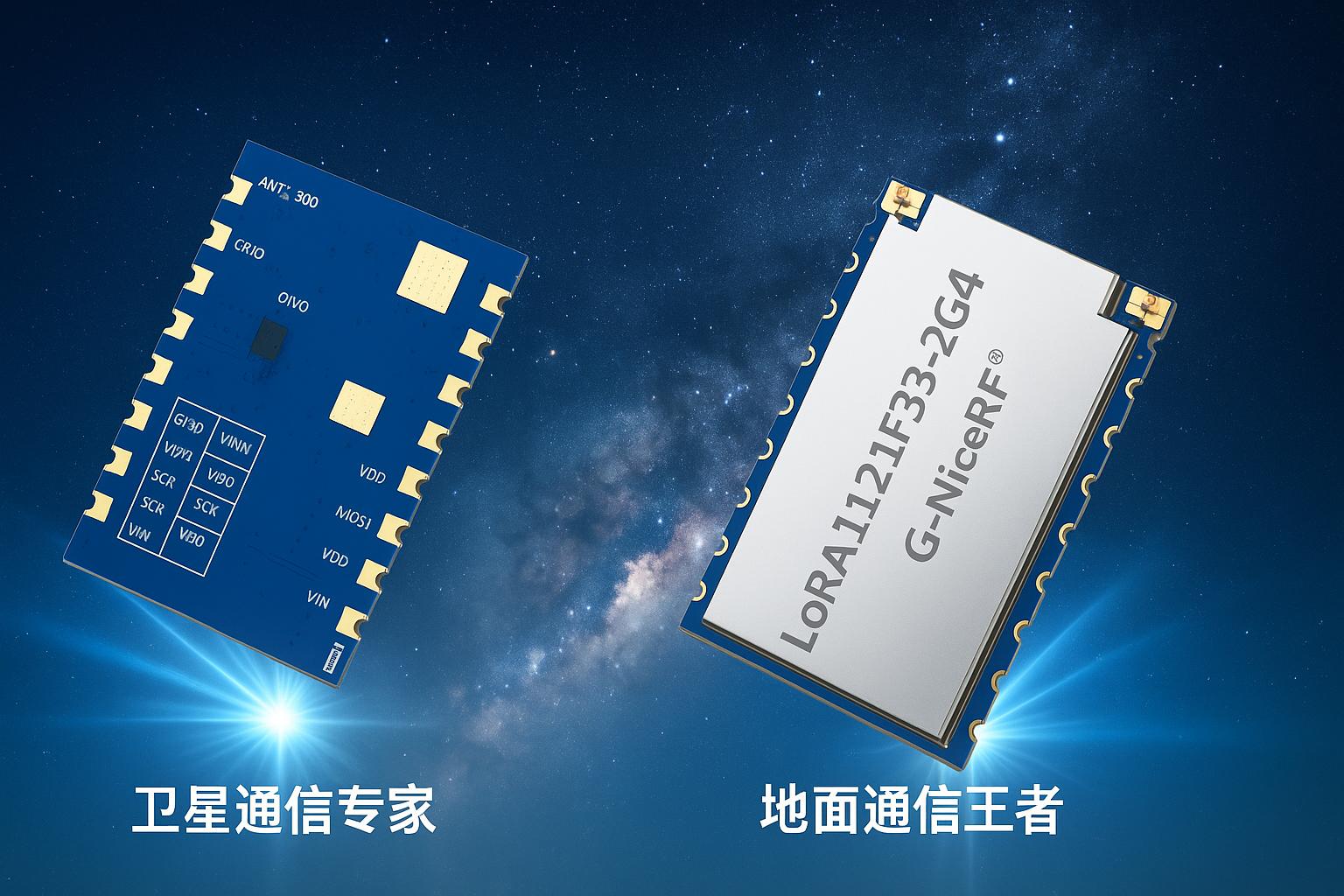

今天，我要为大家详细解析这个系列的两颗明星产品：LoRa1121F33-1G9（卫星通信专家）和LoRa1121F33-2G4（地面通信王者）。它们就像双子星座一样，各自闪耀着独特的光芒，共同照亮了远距离无线通信的广阔天空。

2W大功率LoRa模块的

面向远距离、复杂环境与多频段场景的高可靠 LoRa 无线模块，如果说普通LoRa模块是地面通信的专家，那么F33-1G9就是天地一体通信的先锋。它的最大特色在于S频段（1.9-2.1GHz）卫星通信能力，这让它能够在没有地面网络覆盖的区域依然保持与外界的联系。

系列定位与差异:

维度	LoRa1121F33-1G9	LoRa1121F33-2G4
高频段侧重	S 频段（1.9–2.1 GHz），侧重天地一体/卫星物联网	2.4 GHz ISM 频段，侧重地面高吞吐/低时延
Sub-GHz 输出	433/470 MHz：2 W；868/915 MHz：1 W	433/470 MHz：2 W；868/915 MHz：1 W
高频段输出	1.9–2.1 GHz：1 W	2.4 GHz：1 W（30 dBm）
接收灵敏度（典型）	Sub-GHz：至 -144 dBm；S 频段：至 -132 dBm	Sub-GHz：至 -144 dBm；2.4 GHz：至 -129 dBm
频率稳定性	工业级 TCXO ±0.5 ppm	工业级 TCXO ±0.5 ppm
前端增强	——	内置 FEM（PA+LNA），LNA 增益约 15 dB
代表应用	卫星物联网、偏远/海域、应急通信	城市/园区物联、视频/图像、无人机数据链

当我们谈论LoRa的"远距离"通信能力时，传统的参考标准是基于160mW功率的表现。而F33系列的2W功率输出，带来的不仅仅是数字上的提升，更是应用场景的根本性扩展。

技术突破：从160mW到2W的跨越式提升

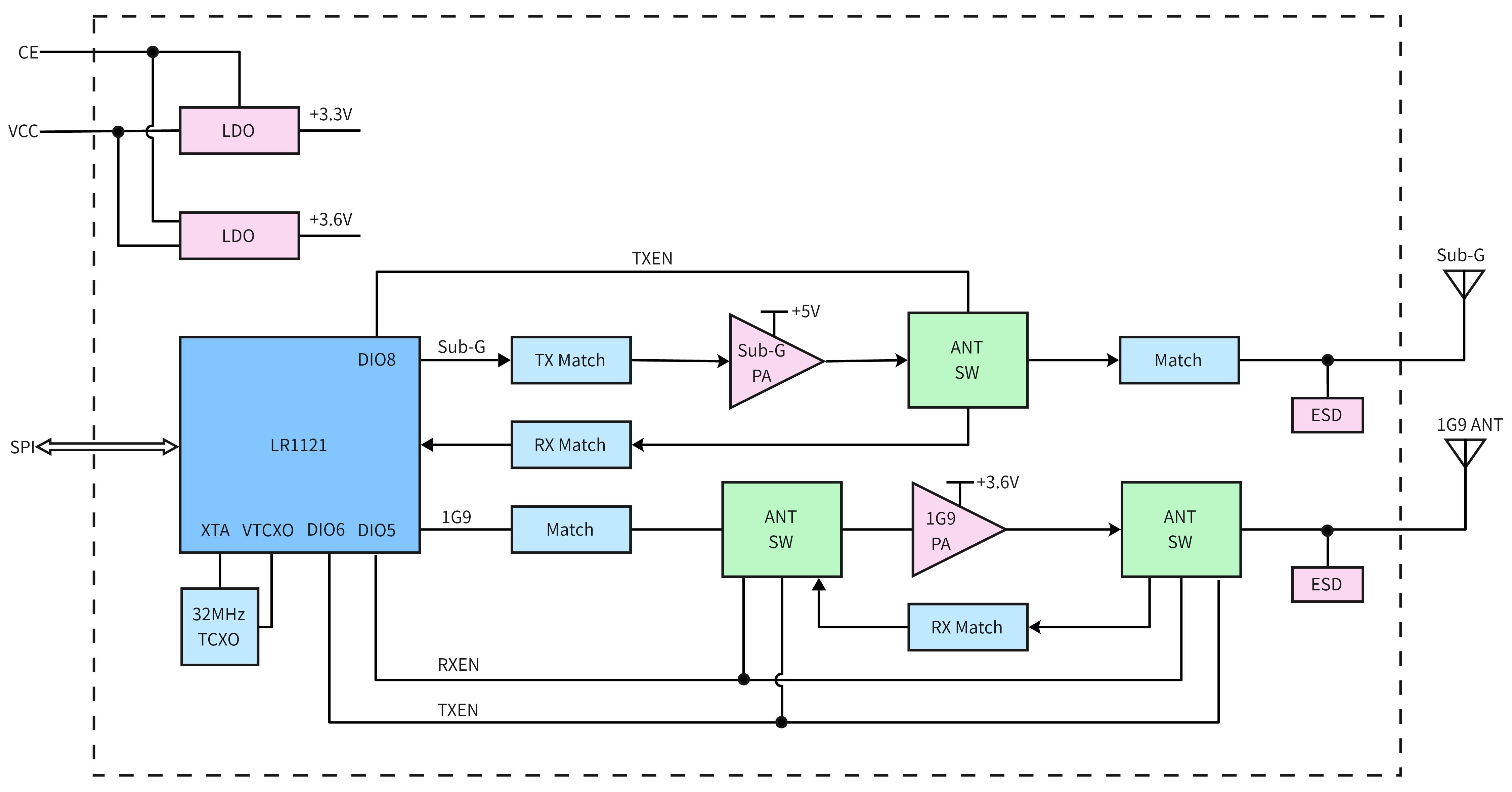

产品的内部框图:

产品的内部框图

核心特性与参数

对比项目	F33-1G9	F33-2G4
Sub-GHz 功率（433/470）	33 dBm（2 W）	33 dBm（2 W）
Sub-GHz 功率（868/915）	30 dBm（1 W）	30 dBm（1 W）
高频段功率	30 dBm（1 W）@1.9–2.1 GHz	30 dBm（1 W）@2.4 GHz
Sub-GHz 灵敏度（典型）	至 -144 dBm	至 -144 dBm
高频段灵敏度（典型）	-132 dBm（S 频段）	-129 dBm（2.4 GHz）
调制/协议	LoRa / (G)FSK / LR-FHSS；适配 LoRaWAN、私有协议	LoRa / (G)FSK / LR-FHSS；适配 LoRaWAN、私有协议
安全	AES-128 硬件加密	AES-128 硬件加密
认证思路	依据项目地区法规办理（大功率类），可复用经验/资料以加速认证

说明：以上为系列通用与差异化能力的归纳，具体频点、带宽、速率与灵敏度以规格书实测/量产参数为准。

功耗与电源

对比项目	F33-1G9	F33-2G4
供电范围	3.0–5.5 V	3.0–5.5 V
休眠电流	< 18 µA	< 20 µA
接收电流（Sub-GHz）	约 < 9 mA	约 < 8 mA
接收电流（高频段）	——	约 24–29 mA（2.4 GHz）
功率档位	多级可调	多级可调

频段优势与技术路线

频段	典型优势	F33-1G9	F33-2G4
433/470 MHz	覆盖远、绕射好、穿透优	✅ 2 W	✅ 2 W
868/915 MHz	速率/覆盖平衡，区域法规友好	✅ 1 W	✅ 1 W
1.9–2.0 GHz（S）	卫星物联、干扰低、可全球覆盖	✅ 1 W	——
2.4 GHz	全球 ISM、带宽高、终端生态丰富	——	✅ 1 W（FEM增强）

典型应用映射

场景/需求	推荐型号	推荐原因（要点）
卫星物联网/偏远海域/无地面覆盖	F33-1G9	S 频段 1 W + Sub-GHz 2 W，覆盖广，干扰少，便于天地融合
应急通信 / 灾后备援	F33-1G9	网络独立性强、链路稳健、低温/高温环境下频稳
城市/园区物联（路灯、停车、管网）	F33-2G4	2.4 GHz 高带宽 + Sub-GHz 广覆盖，部署灵活，站点数可控
视频/图像/无人机数据链	F33-2G4	2.4 GHz 1 W + 内置 FEM（PA+LNA），吞吐更优
大田农业 / 草原牧场	F33-1G9 / F33-2G4	Sub-GHz 2 W 远覆盖；如需图像/视频，优先 2G4
工业现场（强干扰/金属遮挡）	F33-2G4	大功率 + LR-FHSS + FEM 提升接收裕量

链路与功率：从 160 mW 到 2 W

对比项	基础款 LoRa1121	F33-1G9	F33-2G4
Sub-GHz 最大发射功率	22 dBm（≈160 mW）	33 dBm（2 W）@433/470；30 dBm（1 W）@868/915	33 dBm（2 W）@433/470；30 dBm（1 W）@868/915
高频段功率	11 dBm（2.4 GHz）	30 dBm（S 频段）	30 dBm（2.4 GHz）
频率稳定性	±10 ppm	±0.5 ppm（TCXO）	±0.5 ppm（TCXO）
安全/抗干扰	AES-128 / LR-FHSS	AES-128 / LR-FHSS	AES-128 / LR-FHSS

工程提示：2 W 相比 160 mW 的链路预算提升约 11–13 dB。在相同调制与天线条件下，理论自由空间距离可提升数倍；复杂环境中对遮挡、衰落的抗性更强。建议配合自适应功率以平衡覆盖与能耗。

机械与接口（选型要点）

对比项	F33-1G9	F33-2G4
封装/焊接	邮票孔，便于 SMT 与二次开发	39.0×21.0 mm 大功率邮票孔封装，SMT 友好，便于二次开发
引脚数量	18 引脚（标准引出）	18 引脚（标准引出）
天线	Sub-GHz 天线 + S 频段天线；支持 IPEX / 邮票孔双方案	Sub-GHz 天线 + 2.4 GHz 天线；支持 IPEX / 邮票孔双方案
接口	SPI（MISO/MOSI/SCK/NSS）、RESET/BUSY/IRQ、VCC/GND、CE 使能	SPI（MISO/MOSI/SCK/NSS）、RESET/BUSY/IRQ、VCC/GND、CE 使能
供电	3.0–5.5 V（高电压大功率）	3.0–5.5 V（高电压大功率）
设计要点（工程建议）	• 射频走线参考地连续性与回流路径 • PA 热设计与散热铜皮 / 过孔 • S 频段滤波/匹配与多通道开关插损控制 • 供电 PI（电源完整性）：PA 瞬态电流去耦与大电容布局 • 前级 LNA 失配防护、ESD 防护	• 射频走线参考地连续性与回流路径 • FEM（PA+LNA）热设计与线性度/压缩点校核 • 2.4 GHz 匹配网络与谐波/带外抑制 • 供电 PI：FEM 与基带分区供电、去耦网优化 • 前级 LNA 失配防护、ESD 防护

功耗与工作策略（工程建议）

. 22 级功率可调：依据 RSSI/SNR 与链路质量做分级输出；近距降功率、省电降热。

. 占空比收发：长待机应用建议采用 Duty-Cycle RX 与快速唤醒。

. LR-FHSS：在电磁复杂环境中可提升鲁棒性与频谱利用率。

. 电源设计：2 W 发射时建议宽裕电源与良好去耦；PA/FEM 与基带分区供电，注意地回流路径与热扩散。

采购/部署建议

维度	F33-1G9	F33-2G4
网络依赖	可脱离地面网络（S 频段）	以地面网络为主，部署灵活
基站/网关	较少（卫星回传或远距汇聚）	站点可控（Sub-GHz 覆盖 + 2.4 GHz 回传/局部高带宽）
运营与维护	卫星链路成本可控、节点维护低	免通信资费为主、站点维护可规划
适配场景	偏远、海域、应急等高可靠需求	城市/园区、视频/无人机等高带宽需求

两款产品虽然都属于F33系列，但在高频段的选择上体现了不同的技术路线和应用导向。

F33-1G9的S频段优势

S频段（1.9-2.0GHz）是国际电信联盟专门为卫星通信分配的频段，具有以下独特优势：

专用频段，干扰少：与拥挤的2.4GHz ISM频段不同，S频段专门用于卫星通信，电磁环境相对干净。

卫星兼容性好：与现有的低轨道卫星星座（如Starlink、OneWeb等）具有良好的兼容性。

穿透性适中：相比Sub-GHz频段，S频段在穿透性和传播特性之间取得了很好的平衡。

F33-2G4的2.4GHz强化

2.4GHz是全球通用的ISM频段，F33-2G4在这个频段的强化设计体现了对地面高性能通信的专注：

内置高性能FEM：集成了功率放大器和低噪声放大器，LNA增益达到15dB，大大提升了接收性能。

高数据速率支持：2.4GHz频段天然支持更高的数据传输速率，适合对带宽有要求的应用。

全球通用性：2.4GHz ISM频段在全球范围内都可以自由使用，无需担心地区性的频率限制。

F33-1G9：2 W Sub-GHz + 1 W S 频段，-144 dBm 灵敏度，TCXO±0.5 ppm，支持 LR-FHSS 与 AES-128，适合卫星物联、应急与偏远覆盖。

F33-2G4：2 W Sub-GHz + 1 W 2.4 GHz，内置 FEM（PA+LNA），-129 dBm 灵敏度，适合城市物联、视频/无人机等高带宽应用。
