UWB 定位：轻松掌握复杂设置！





您需要提升繁忙工厂内的追踪能力吗？旧系统通常难以应对信号问题，但您可以通过新技术解决这些难题。UWB 定位是您实现精度的强大解决方案。我们要清晰地解释基础知识，以便您利用我们的系统实现完全的安全保障。



为何今天要掌握复杂的 UWB 定位设置？

思为无线 UWB 系统正在大型物流仓库中追踪资产。

您必须掌握复杂的设置才能充分利用现代 UWB 定位系统。这些设置提供了旧技术无法比拟的完美 UWB 室内定位。您可以追踪资产达令人印象深刻的 1 公里范围。通过 思为无线 模块使这一切变得简单。

我曾见过一个项目因为团队忽视了密集仓库中的信号反射而停滞数周。您遇到过类似的延误吗？您可以避免在大规模系统部署期间在现场犯下昂贵的错误。通过在危险区域进行可靠的 UWB 追踪，您可以实现高水平的安全性。

为了实现这一目标，需要强大的 27 dBm 功率输出。正如 FiRa 联盟所述，“UWB 独特的脉冲无线电特性允许精确的位置和安全的精细测距。”今天就为您的物联网项目释放 UWB 技术的真正潜力吧。



什么是 UWB 定位及其核心机制？





您将了解超宽带物理学的基础知识以及行业如何衡量性能。UWB 如何工作以提供如此高的精度？



IEEE 802.15.4-2020

UWB 定位操作严重依赖此特定标准的合规性。它有效地描述了低速无线个人局域网 (WPAN) 的物理层。它允许您与其他认证设备通信而没有兼容性问题。这是 G-NiceRF 模块（如 UWB3000）用于实现可靠连接的标准。这种合规性确保了您在全球范围内的 UWB 部署。

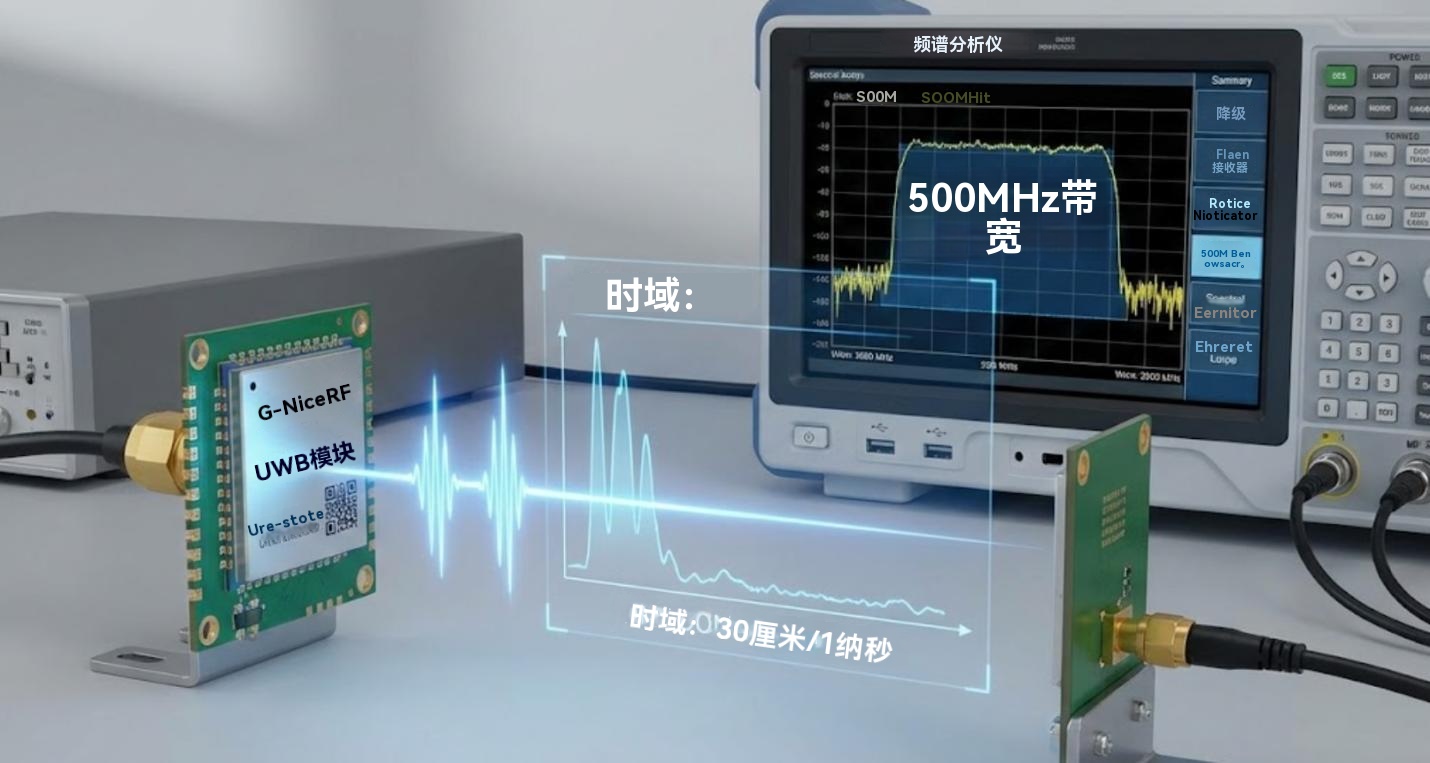

时域

您的系统通过使用信号在时域中的传播时间来测量距离。这种方法不同于使用信号强度测量的标准蓝牙。UWB 精度更优越，因为时间测量是线性且稳定的。这是一个理想的基于时间的系统，因为光在仅仅一纳秒内传播 30 厘米。这种方法确保您获得完全的精度。



纳秒脉冲

该系统不使用连续波，而是使用超短纳秒脉冲来传输数据。这些脉冲通常仅持续 2 纳秒，避免在杂乱的室内环境中造成信号重叠。这使得 UWB 传感器能够有效区分直接信号和反射信号。因此，您可以在复杂的环境中检索准确的位置数据。



500 MHz 带宽

您能够使用巨大的 500 MHz 带宽进行脉冲传输。此带宽允许系统无故障地以 6.8 Mbps 传输数据。500 MHz 频谱使信号能够跨越很大的频率范围，使传输对窄带接收器来说表现为噪声。因此，您可以避免与附近的 Wi-Fi 和 ZigBee 网络发生干扰。



信道 5 (Channel 5)

大多数工业 UWB 设备运行在信道 5，即 6489.6 MHz 频率。这种高频可以很容易地穿透薄材料（如木材）以获得更好的覆盖范围。这在覆盖区域和严格的监管合规性之间提供了良好的平衡。为了获得最佳结果，您应该将 UWB 传感器配置为此中心频率。G-NiceRF 模块默认为信道 5，以便立即使用。



UWB 定位机制	关键技术规格	物理现象	操作功能	主要优势	目标环境 / 兼容性
合规标准	IEEE 802.15.4-2020	WPAN 物理层	协议对齐	设备互操作性	全球部署
测量域	时域 (ToF)	光速 (30cm/1ns)	线性计算	高精度	对比蓝牙 RSSI
信号调制	纳秒脉冲	~2 ns 持续时间	脉冲传输	抗多径干扰	杂乱的室内环境
频谱带宽	500 MHz	宽频率跨度	类噪声信号	抗干扰性	Wi-Fi / ZigBee 共存
工作频率	信道 5 (6489.6 MHz)	高频 RF	信号穿透	障碍物穿透量	薄材料 (木材)
数据吞吐量	6.8 Mbps	高比特率	快速数据包传输	低延迟	实时追踪

核心 UWB 定位机制的技术规格！

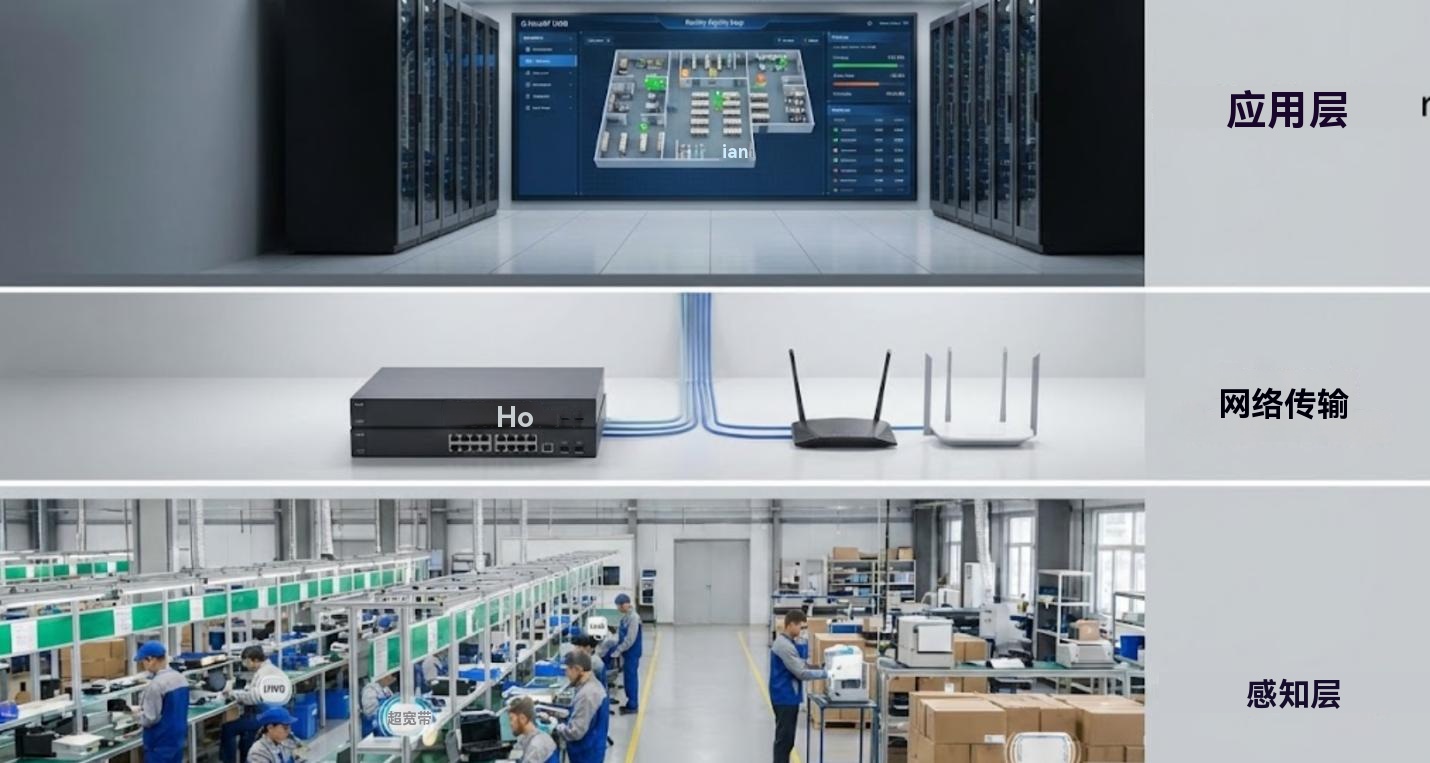

简化 UWB 定位架构的三层结构！





我们将涵盖构成完整室内定位系统的三个关键层。这有助于您理解硬件和软件如何协同工作。

感知层

您从感知层开始，它由物理采集数据的硬件组成。这一层包括部署在您建筑物周围的标签 (Tags) 和基站 (Anchors)。您的 UWB 传感器在此期间记录原始的飞行时间 (ToF) 时间戳。例如，一个标签每秒闪烁发出一条消息。因此，这一层充当系统的感官眼睛。



网络传输

您需要一个强大的网络层来高效地将数据移动到服务器。它由交换机和 Wi-Fi 组成，有助于传输原始位置数据包。这一层将您的室内定位系统硬件连接到您的中央处理单元。您需要确保此处的低延迟以实现实时追踪性能。这座桥梁对于有效的 UWB 定位更新至关重要。



应用层

应用层是您与之交互的数据处理的最后阶段。它将数据作为数字化设施地图上的映射坐标显示给您。这一层结合了地理围栏业务逻辑，以即时触发员工安全警报。您可以监督 30 个活动标签的实时移动。这一层使用 UWB 定位算法将数字转化为可操作的见解。



引擎服务器

引擎服务器执行必要的计算以得出精确位置。它使用高端 UWB 定位算法（如三边测量法）进行计算，以达到确定的位置。多个基站需要高端服务器来处理复杂的计算。例如，服务器确定三个距离圆的交点。该服务器是系统的大脑。



智能终端

您可以使用智能终端（如平板电脑）追踪设备以远程查看数据。它连接到应用层并允许您监控现场活动。工作人员检查被追踪资产的状态和设备的位置。该系统允许您远程管理网络。因此，工厂的运营效率得到显著提高。



对比 TOA 与 TDoA 实现精准 UWB 定位！





您将比较两种不同的 UWB 定位技术，以便选择更好的选项。在此比较中，您将了解有关硬件配置的权衡。

信号飞行: 系统测量绝对飞行时间以确保高 UWB 精度。

时钟同步: 该方法需要紧密间隔的 UWB 定位技术进行同步。

时间差 : 系统根据信号到达的偏移量计算 UWB 定位。

三角区域 : 几何形状定义了设施内的 UWB 定位区域。

10cm 精度: 该设置实现了资产 3D UWB 定位的精度。



高性能 UWB 定位系统的关键组件！





您将了解使高性能系统工作的五个基本硬件组件。这些组件保证了系统的最高 UWB 范围和保真度。



DW3000 芯片

您依赖 Qorvo DW3000 芯片来执行所有核心处理功能。该集成电路负责底层 PHY 和 MAC 层操作。它支持 IEEE 802.15.4z 标准，因此您受益于更好的安全性。因此，该芯片是现代 UWB 传感器设计的支柱。



0.5W 放大器

0.5W 放大器将改善您的信号在设施中的传播距离。这使得放大器的总输出信号达到 27 dBm。信号随后可以在户外有效传播 1.5 公里。这允许更少的基站覆盖相同的区域。这最大限度地扩大了工业场所的 UWB 范围。



PCB 天线

调谐的 PCB 天线允许均匀的辐射模式并去除了笨重的连接器。这允许在可穿戴标签设计中实现更紧凑的尺寸。这对于 ESP32 UWB 原型设计和定制构建非常高效。此范围内的天线增益通常约为 3 dBi。这确保了您的 UWB 传感器硬件性能良好。



射频前端

通过射频前端，接收器灵敏度提高到 -94 dBm。这有利于在嘈杂的工厂环境中检测微弱信号。此组件在信号到达芯片之前过滤噪声。良好的前端保护 DW3000 芯片，对 UWB 范围至关重要。



TCXO 振荡器

您必须使用 TCXO 振荡器以保持时钟计时稳定。该组件对抗因环境温度变化引起的频率漂移。对于 TDoA 计算方法，时钟计时对于避免误差至关重要。因此，该组件保持您的 UWB Arduino 项目准确。这对于任何可靠的 ESP32 UWB 部署都是必需的。

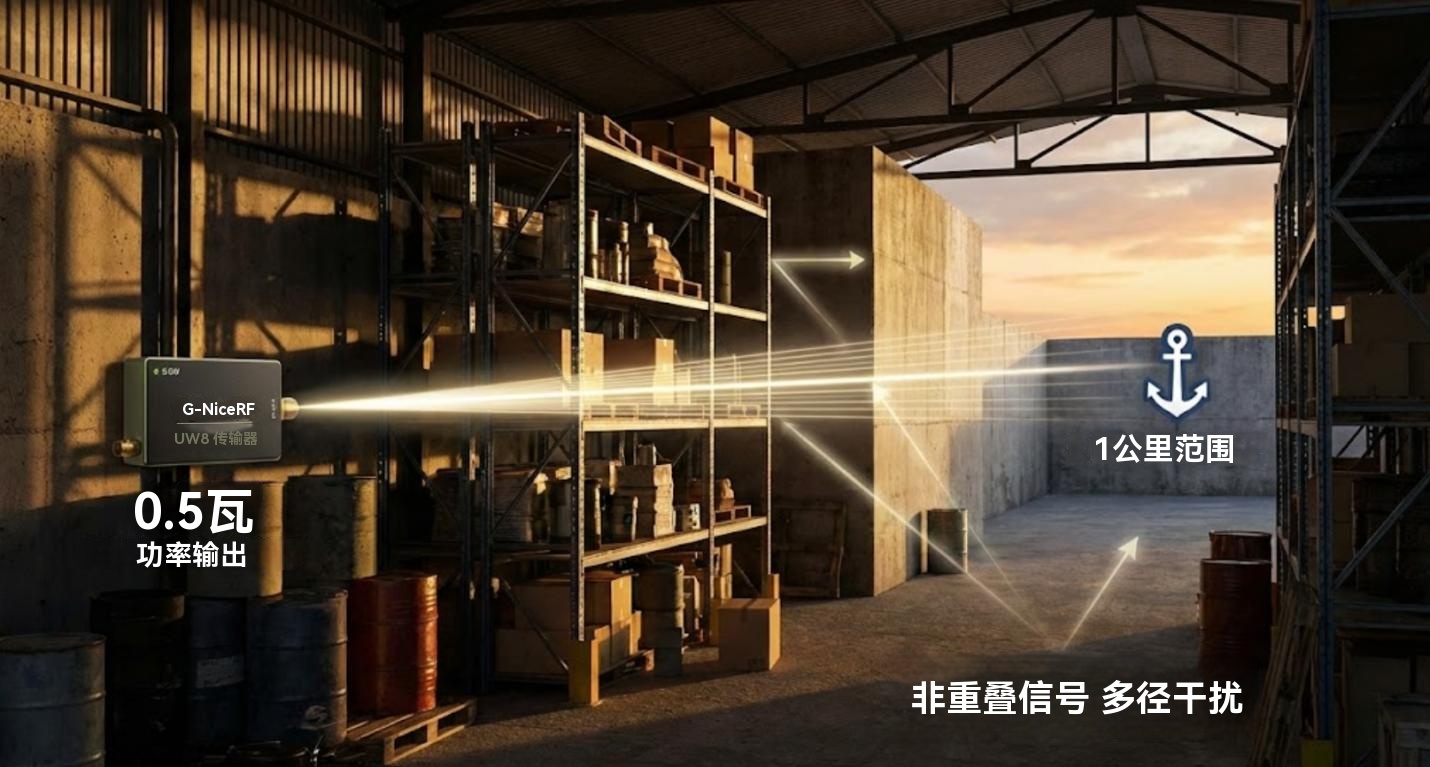

利用 0.5W 功率输出克服多径干扰！





您将看到高功率和短脉冲如何减轻信号反射问题。这对组合是可靠的 UWB 非视距 (NLOS) 缓解性能的秘诀。



非重叠信号

UWB 脉冲非常短，以至于它们很少在时间序列中重叠。这让接收器能够毫无混淆地识别主要路径。您避免了窄带 Wi-Fi 系统中常见的信号混合。正如 Qorvo 指出的，“UWB 提供了一种位于其他技术噪声基底之下的类噪声信号。”因此，您的系统有效地对抗了墙壁反射引起的衰落。



27dBm 功率

您使用 27 dBm 功率有效地将信号穿透坚硬的障碍物。这种 500-mW 的输出确保信号能够到达最远的基站。它通过高频克服了距离带来的默认功率损耗。结果是，当其他设备掉线时，G-NiceRF 模块仍保持连接。这种功率增加了您的有效 UWB 范围。



1 公里范围

通过高功率设置，您可以实现巨大的 1 公里范围。这允许您覆盖更远的距离并在基站上花费更少。您节省了基础设施安装和昂贵布线的资金。空旷场地的追踪对于物流堆场变得可行。这种广泛的 UWB 范围使您的网络规划变得容易。



短脉冲

该系统使用非常短的脉冲来精确测量微小的时间差。两纳秒的脉冲宽度对于接收器分辨率来说是非常出色的。这种精度区分了沿同一范围的多个信号路径。这种性能显著增强了 UWB 精度。它有助于复杂环境中的 UWB 机器人定位。



高灵敏度

该模块具有约 -94 dBm 的脉冲注册灵敏度。这意味着它可以注册来自标签的非常微小的传入脉冲。即使信号穿过薄墙，您也能捕获它们。这种灵敏度完美地补充了高发射功率。这种平衡在远离其他设备时保持了准确性。



常见问题解答！

您将找到有关 UWB 模块配置的常见技术问题的答案。这些问题的答案有助于您进行 UWB 定位的技术故障排除。

UWB 支持半双工数据通信吗？

是的，UWB 能够高效地进行半双工数据通信。这是与 UWB 定位能力一起提供的功能。您可以在测距间隔期间传输传感器数据包。这使得从您的 UWB 追踪标签获取状态更新成为可能。



支持哪些前导码 (Preamble Code) 配置？

模块处理前导码 3、4、9、10、11 和 12。您需要在发射器和接收器上设置相同的代码。如果有不同的代码，模块将无法通信。此功能允许您划分不同的逻辑网络。它有助于保持您的 UWB 定位井井有条。



UWB 信号能与窄带频率共存吗？

是的，UWB 信号可以与包括 Wi-Fi 在内的窄带系统共存而没有问题。超宽带宽将能量稀疏地分散在整个频谱上。这种低功率密度对其他设备来说表现为背景噪声。因此，您的 UWB 范围性能不会降低现有网络。您能够在办公室部署 UWB 精度系统。



加密时的最大数据包容量是多少？

开启加密后，最大数据包容量为 99 字节。如果数据包未加密，它可以容纳高达 1023 字节。您牺牲了有效载荷大小以获得 AES-128 安全保护。对于大多数传感器数据和 ID 字符串，这就足够了。通过这种方式，您保护了您的 UWB 追踪数据。



DS-TWR 能抵消时间同步误差吗？

是的，双边双向测距 (DS-TWR) 抵消了时钟同步误差以获得更高的精度。它计算双向的往返时间以消除处理延迟。这在不需要昂贵的原子钟的情况下实现了极高的精度。它使系统对于商业用途来说经久耐用。这是 UWB 测距的一个主要优势。



您使用短脉冲长度在拥挤区域追踪资产以获得清晰信号。您利用我们的智能技术减轻干扰，同时我们的模块协助您进行系统开发。您为您的企业实现了卓越的 UWB 定位精度。我们的芯片使您能够获得可靠的数据。访问 G-NiceRF 了解更多关于我们产品的信息。
