VHF 对讲机设计：户外信号衰减与模块解决方案！

简介

即使站在开阔的田野上，您的对讲机产品声音听起来是否依然断断续续？这种 VHF 对讲机设计问题通常表现得像是信号衰减，但其真正原因实际上是内部噪声。在本指南中，您将学习如何识别这些隐藏的硬件故障，并使用可操作的专业技巧来修复它们，以实现清晰的户外通信。

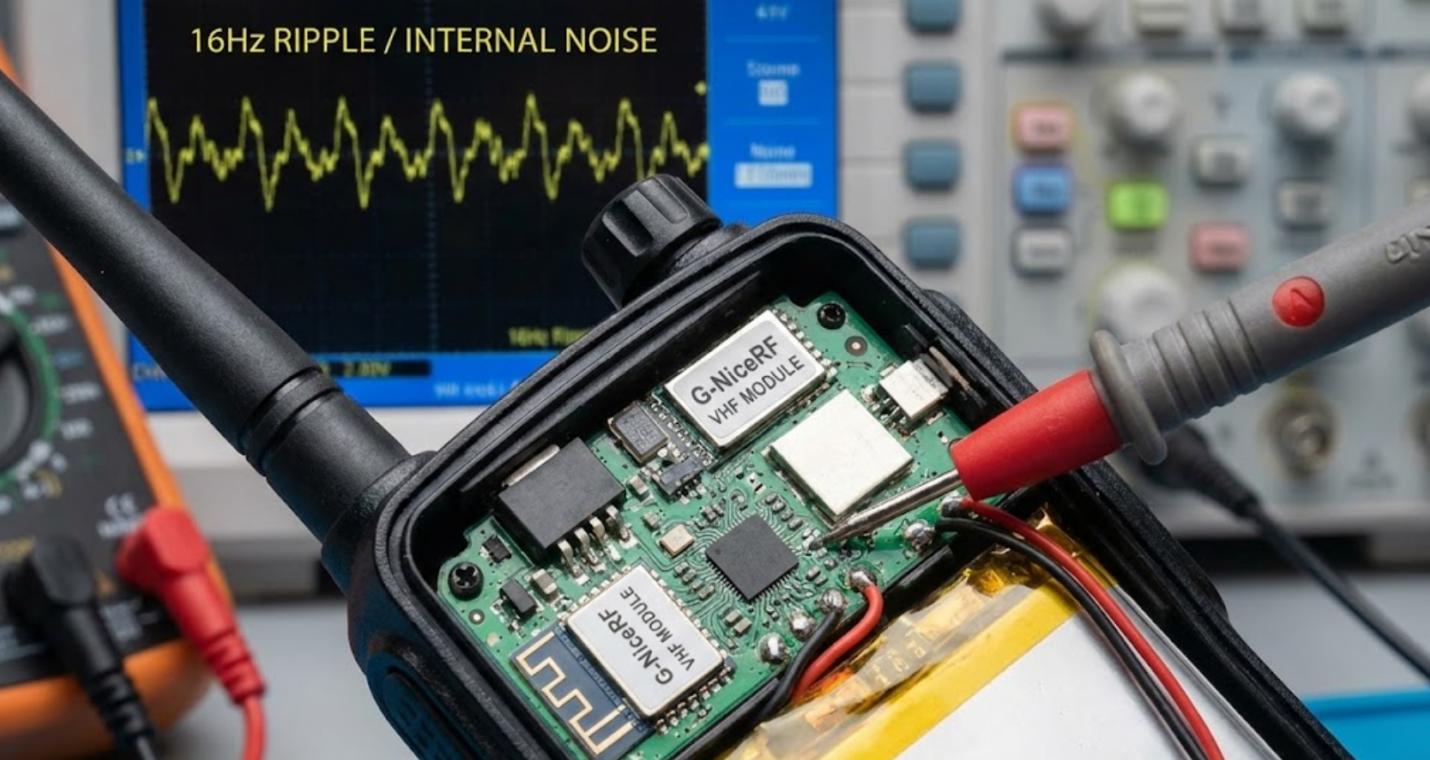

内部噪声是否会模仿户外信号衰减？



内部噪声会破坏无线音频模块设计中的信号完整性，产生的伪影类似于户外信号衰减。低频脉冲声音通常源于设备的内部电源架构，而非大气条件。

当功率放大器以 16 Hz 切换时，射频模块会产生此脉冲，从而产生 16.7 Hz 的纹波。这种现象模仿了弱信号，导致许多工程师错误地责怪音频处理单元。实际原因通常是影响电源轨的大电流负载。

工业物联网设备的现场诊断经常将电源线的不稳定性（而非环境障碍）确定为持续嗡嗡声的罪魁祸首。这种脉冲会侵入音频路径，破坏系统的有效通信范围清晰度。

将这种内部嗡嗡声与真正的静电干扰区分开来，对于稳健的产品开发至关重要。硬件分析通常会揭示 217 Hz 的谐波，这表明是电路级问题而非环境干扰。电压下降发生得太快会产生“机关枪噪声”，这标志着局部电源故障，需要立即进行设计干预。



如何修复 VHF 对讲机模块的 TDD 干扰？

减轻噪声可确保无线音频模块保持清晰的音频路径。

脉冲响应

高功率消耗会产生大脉冲，UHF 与 VHF 射频模块电路之间存在一些细微差异。例如，5 W 的无线电设备将消耗 1.5 A 的电流，这种快速变化会产生纹波。这些纹波将到达电源线，并传输到您的音频芯片。吸收这种能量波动需要通过大电容来实现。它将平滑 16 Hz 的脉冲，从而消除噪声。

发射模式

在时分双工（TDD）操作期间，无线音频模块会经历快速的模式切换。这种切换会产生电压降，是造成 50 mV 电压骤降的直接原因。这会混淆麦克风偏置并使声音变得断断续续。需要一个稳定的稳压器，因此高 PSRR（电源抑制比）LDO 是最佳选择。它将保持电压和噪声的稳定。

接地环路

不良的接地会像天线一样，感应 TDD 脉冲并将电流引导至错误的方向。这将导致电流流经音频路径。分离模拟地与数字地至关重要，这是 G-NiceRF 在 LoRa 模块设计中优先考虑的技术。它保护敏感的麦克风并可显著降低嗡嗡声风险，保持接地干扰最小化。

突发噪声

这些是传输突发的短信号，它们会产生带有 100 Hz 谐波的尖锐噪声尖峰。这些声音非常大，听起来像船用马达，因此需要低通滤波器。它能阻止高频噪声尖峰并净化音频。使用 33 pF 电容，因为它能将高频噪声旁路到地并防止高频干扰幅值过大。然后您的信号得以重放且干净，突发噪声消失。

电源轨

肮脏的电源线也会向音频系统中的所有组件提供噪声。3.3 V 电源轨保持清洁最为重要，与其连接的放大器是其变脏的原因。这就是您需要使用 15 µH 电感进行隔离的地方。它隔离了远距离无线模块固有的高功率噪声，防止电源纹波传播。现在音频芯片获得了干净的电源，音频一致性可得到明显改善。

干扰矢量	电气机制	技术指标	音频伪影	电路缓解措施	元件值
脉冲响应	高功率消耗	1.5 A / 16 Hz	电源纹波	能量缓冲	大电容
发射模式	TDD 模式切换	50 mV 电压骤降	音频断续	电压调节	高 PSRR LDO
麦克风偏置	电压不稳定	50 mV 下降	偏置混淆	信号稳定	稳定稳压器
接地环路	天线效应	TDD 脉冲感应	电流嗡嗡声	路径分离	分离接地
突发噪声	谐波尖峰	100 Hz 谐波	船用马达声	低通滤波器	33 pF 电容
电源轨	肮脏电源线	3.3 V / 10 W	墙式电源纹波	电感隔离	15 µH 电感

VHF 对讲机 TDD 干扰缓解技术矩阵！

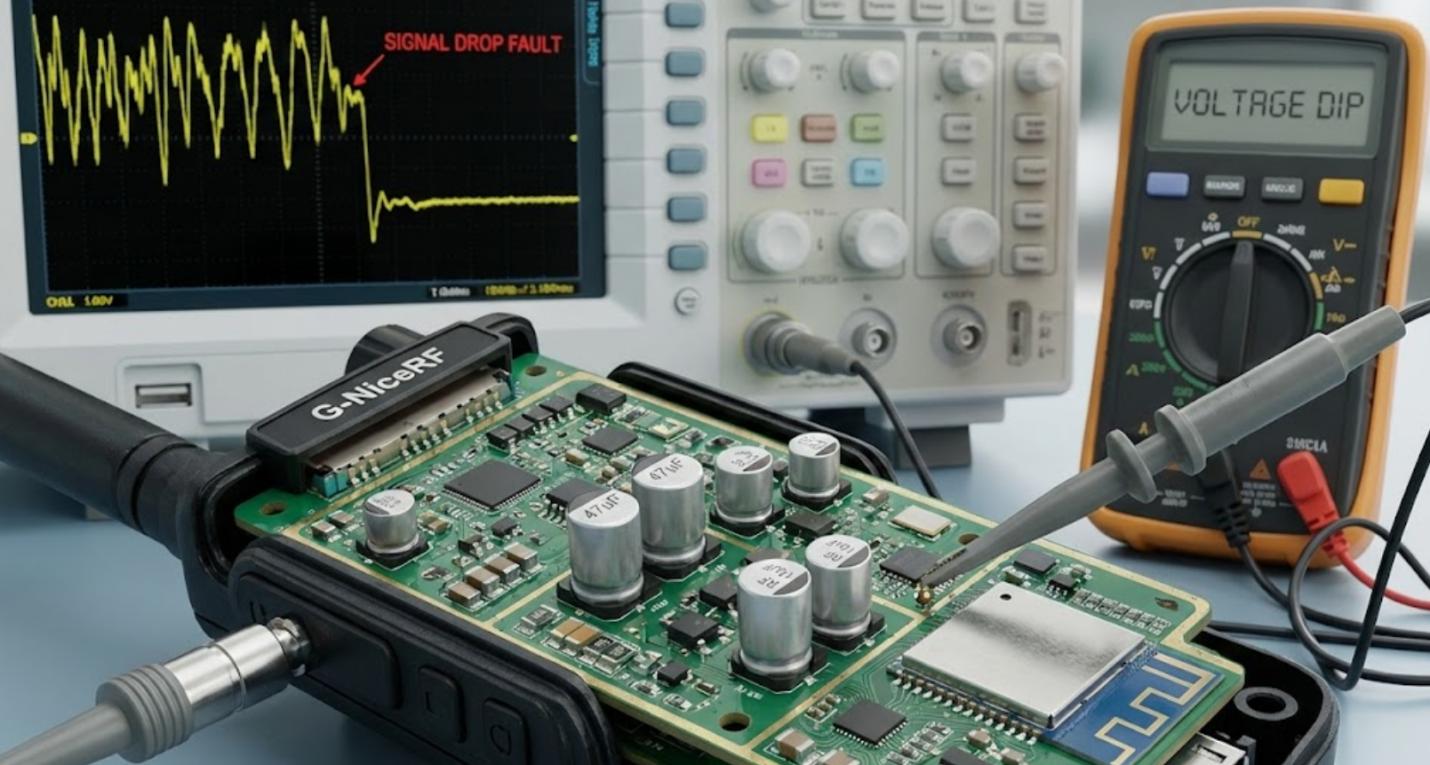

户外信号掉线的真相是什么？



你会发现信号掉线的真正原因主要来自内部硬件故障。

麦克风偏置

麦克风需要稳定的电压，如果此处电压出现跌落，就等同于音频丢失。TDD 脉冲会震动此电压，但最好的无线音频模块会保护这条麦克风线路。它使用三级滤波器来清洁偏置电压并保持音频强劲。一个 47 µF 的电容对此很有帮助，因为它能存储能量并保持麦克风处于活动状态，从而消除衰减现象。

电压骤降

电池电压在负载下会下垂，且在发射时电压会下降。这变成了一个电源完整性问题，逻辑电平会发生偏移。VHF 射频模块架构在此处有所不同，因为便携式设备使用紧凑型电源。电压下降会导致错误，因此需要低 ESR（等效串联电阻）电容。它们能快速充放电，维持电压水平，从而使信号稳定。

逻辑偏移

当电压低时，位（Bits）会发生数字翻转，这会导致一连串的数据丢失。无线电设备变得静默，表现为死区。工业物联网设备能在这种状态下保持数据完整性吗？不，它们不能。VCC 必须稳定，因此应使用 10 µF 电容。它能消除骤降，从而保留逻辑电平。

走线耦合

导线会产生辐射并相互影响，因此音频走线会拾取来自大电流走线的噪声。这是布局耦合，所以你应该使用 4 层板。它能将噪声屏蔽在内层，这是 G-NiceRF 推荐的布局。噪声无法跳跃，因此信号路径是干净的，音频也是清晰的。

系统完整性

单个部件可能会破坏整个组件，因此您需要有系统观。验证每一个互连，因为松动的引脚会导致信号完整性问题。商用射频模块需要关注。目标是将关键路径电阻控制在 0.1 Ω，以确保低阻抗连接。电源经过解耦且稳定，因此系统作为一个整体单元运行。



VHF 对讲机模块方案在户外哪里最有效？

您可以找到最佳位置，因为 VHF 波在大型、开阔的户外环境中传播效果最好。

海事单元集成

水面会反射无线电波，该模块能很好地处理这种信号反射。无线音频模块集成到海事通信系统中，能非常有效地与船只进行通信。范围可达 10 海里，且音频信号保持持续强劲。156 MHz 频率非常适合船只，因为它贴着地球表面传播。

农业物联网系统

农业部门平坦的地形允许 LoRa 模块在干扰极小的情况下运行。操作员可以监控远程灌溉泵，系统发送可靠的数据更新。162 MHz 信号覆盖 1000 英亩，并能穿透茂密的农作物。农民依赖这项技术，该模块确保了稳定、清晰的连接。

远程数据链路

VHF 模块能完成长途传输，信号可以轻松越过高山。136 MHz 波能绕过岩石，因此它能连接盲点中的设备。UHF 信号经常被阻挡，因此远距离无线模块是更好的选择。远程监测站利用此频段进行工业物联网安全监控，该模块有助于提升有效通信距离。

高功率放大器

高功率将信号推得更远，10 W 模块在同功率等级中具有较高输出能力。它能切入弱信号区，但系统需要大电池。信号传输距离可达 15 km，且传输声音非常响亮。该模块非常适合紧急情况，并能非常有效地维持链路。

气象波段接收器

用户可以扫描风暴，模块能高效地调谐到气象波段。G-NiceRF 模块帮助您接收警报，且静电干扰保持在相当低的水平。雨水不会阻断信号，因此操作员可以为天气做好准备。该接收器系统非常稳健，在野外户外环境中提供安全保障。



如何消除 TDD 突发传输脉冲？

您将使用这些部件来过滤脉冲，从而停止突发噪声。

• LC 滤波器：您需要一个 15 µH 电感和一个对讲机 VHF 天线。
• 10 pF 电容：您应该在防水 VHF 对讲机引脚附近放置 10 pF 电容。
• 去耦磁珠：您添加去耦磁珠以阻挡此 217 Hz 噪声，因此在导线上添加铁氧体磁珠。
• 音频放大器：使用高 PSRR 放大器，您将不必担心电源上的纹波。
• 时分：同步 TDD 时隙以避免拍频。德州仪器（Texas Instruments）指出，高 PSRR LDO 可为高保真音频应用抑制噪声。



如何通过 DMR818S 获得全球合规性？

该模块将帮助您满足国际要求，并帮助您的产品进入全球市场。

双重认证

这归因于您需要符合严格的法规，DMR818S 已同等满足 FCC 和 CE 的要求。此认证增加了全球模块部署的机会，无需额外的验证，从而加快了您的项目进度。

数字清晰度

DMR818S 受益于 AMBE++ 声码器，它消除了模拟通信中常见的声音失真，特别是在非常嘈杂的环境中，使您能清晰地听到话语。不会有静电干扰，语音得到保护。

双模式

您将能够从模拟切换到数字。该模块同时提供这两种模式，这也支持在没有任何中断的情况下逐步进行系统升级。

数据服务

该模块提供数据保留功能，同时也支持 SMS 和加密等数字功能。这种数据保护对于公共安全和私营部门网络将可控。

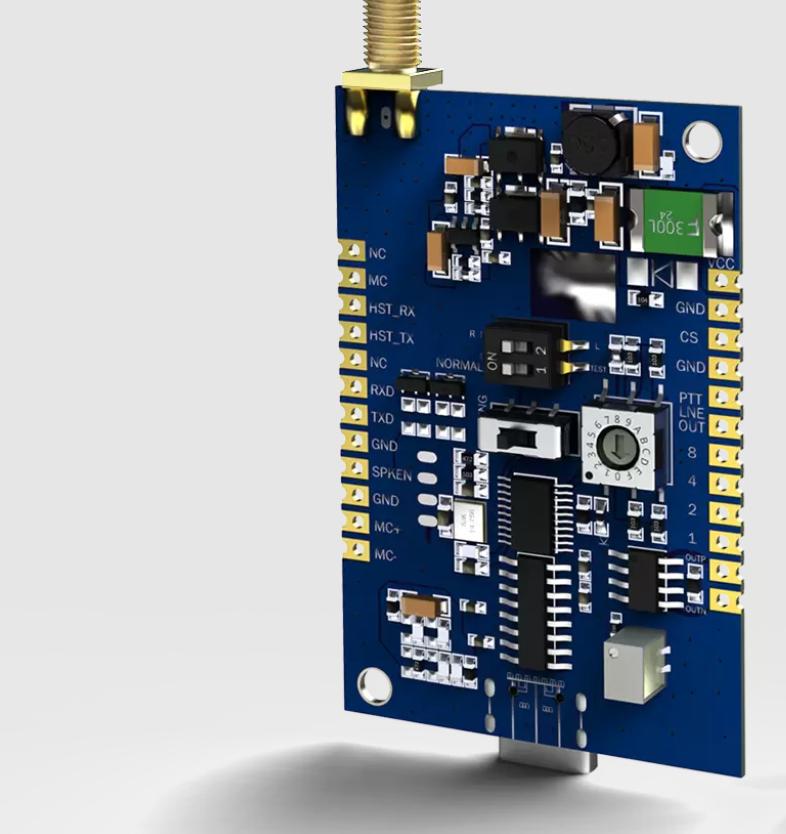

如何使用 DMR858M 最大化范围？











这种高功率解决方案在开阔环境下可实现更远覆盖，并在大型开放区域确保您的连接。

5 W 高功率

DMR858M 也非常强劲，因为它将信号推得更远。由于它是 5 W，它可以切入弱信号区域。信号也非常响亮，传输距离为 6-8 km。

即插即用

该模块完全集成，因此您可以节省开发时间。它内置了 MCU 和 RF 放大器。您所要做的就是连接电源和扬声器，系统即可使用。

能源效率

OEM 需要长效模块，因为电池消耗很快，而您需要长寿命。该模块通过小于 0.1 mA 的超低睡眠电流来实现这一点。这意味着它能延长电池续航时间，以便您在现场保持连接。

三频段支持

集成商可以选择最佳频率，因为它支持 UHF、VHF 和 350 MHz 频段。它还能适应不同的地形，这意味着信号将有效地穿透障碍物。



提升远距离信号稳定性的 5 个技巧！





使用该系统的人员可以通过以下技巧将其范围扩展到最大。

屏蔽罩

用金属屏蔽罩屏蔽 RF 部分将防止噪声。配合阻抗匹配的 50 Ω 路径，屏蔽罩能防止射频信号泄漏，确保信号纯净。射频模块的合规性将是安全的，音频也将受到保护。

阻抗匹配

务必将天线负载匹配至 50 Ω。不匹配的天线会反射信号，并产生不需要的噪声。信号中的噪声越多，您的范围就越小。好的电路和网络分析仪最能完成这项工作，最好的无线音频模块也会做到这一点。

干净的 VCC

从电源到电路范围内的噪声会使范围崩溃。干净的 VCC 将通过 100 µF 电容将范围平滑到可用状态。射频模块频率在更长的距离内保持稳定。您将能够通话，系统在稳定的信号下工作会更好。

电池稳压

电池电压会下降，这是一个严重的问题，因此稳压器可以提升电压。3.3 V 线路必须平坦，逻辑电平必须稳定。您仍然需要一个大电流 LDO。电源无法承受负载会导致系统故障，而无线电设备始终保持开启状态。

纠错

数字模式可以修复错误，因为位（Bits）在户外会丢失。代码修复了它们，DMR 使用 AMBE++。它重建语音，所以您能听到单词。静电干扰消失了，听起来像电话一样。“正如 ARRL 手册指出的那样，‘VHF 信号与地形相互作用，在开阔区域比 UHF 传播得更远。’”



常见问题解答 (FAQ)！

关于 VHF 无线电性能的常见问题？您将在这里找到答案。

VHF 无线电使用什么频率范围？

VHF 是 136-174 MHz，这是 VHF 射频模块的频段。它在户外可以绕过山丘。UHF 更高，为 400-470 MHz。VHF 适用于开阔空间，因此根据地形，您来选择。

TDD 噪声会降低信号清晰度吗？

是的，它会产生嗡嗡声，且 16 Hz 的脉冲是可听见的。它破坏了宁静，使无线音频模块的范围感觉更短。噪声掩盖了微弱的信号，因此您必须修复电源。

为什么在音频电路中使用 33 pF 电容？

它们过滤高频噪声，并防止 RF 干扰。33 pF 电容很小，因此非常适合。它将噪声分流到地，这保持了音频的清洁。

在户外 VHF 比 UHF 更好吗？

是的，对于开阔空间，因为 VHF 具有更好的衍射性。它能更好地绕过树木，但 UHF 更适合建筑物。UHF 与 VHF LoRa 模块的性能可能因区域而异。

如何停止 TDD 突发传输干扰？

使用大电容，并放入电感线圈。分离接地，并屏蔽音频线。这会停止脉冲，从而消除干扰。



结论

工程师现在可以通过适当的电路设计来增强信号稳定性。内部噪声不再需要破坏远距离无线模块的链路预算。这些集成方法确保了关键工业物联网部署的音频清晰度。使用这些方法在广阔的户外保持连接，如需更多专家模块和可靠的解决方案，请访问 G-NiceRF。下一次连接非常重要。
