5W 高功率 LoRa 数传电台的工程实现与应用分析 ——以 LoRa6500Pro 为例



前言

在工业物联网（IIoT）、自动化控制及远程监测等领域，无线数据传输方案的选型是一项关键工程决策。工程师不仅要评估通信距离和数据速率等基本指标，还必须应对工业现场复杂的电磁环境、供电约束以及对系统可靠性的严苛要求。当传统的频移键控（FSK）或高斯频移键控（GFSK）调制技术在低信噪比（SNR）条件下难以维持稳定通信时，基于线性调频扩频物理层的 LoRa 技术，

因其较高的链路预算与处理增益特性，适用于远距离、低速率工业数据链路场景。

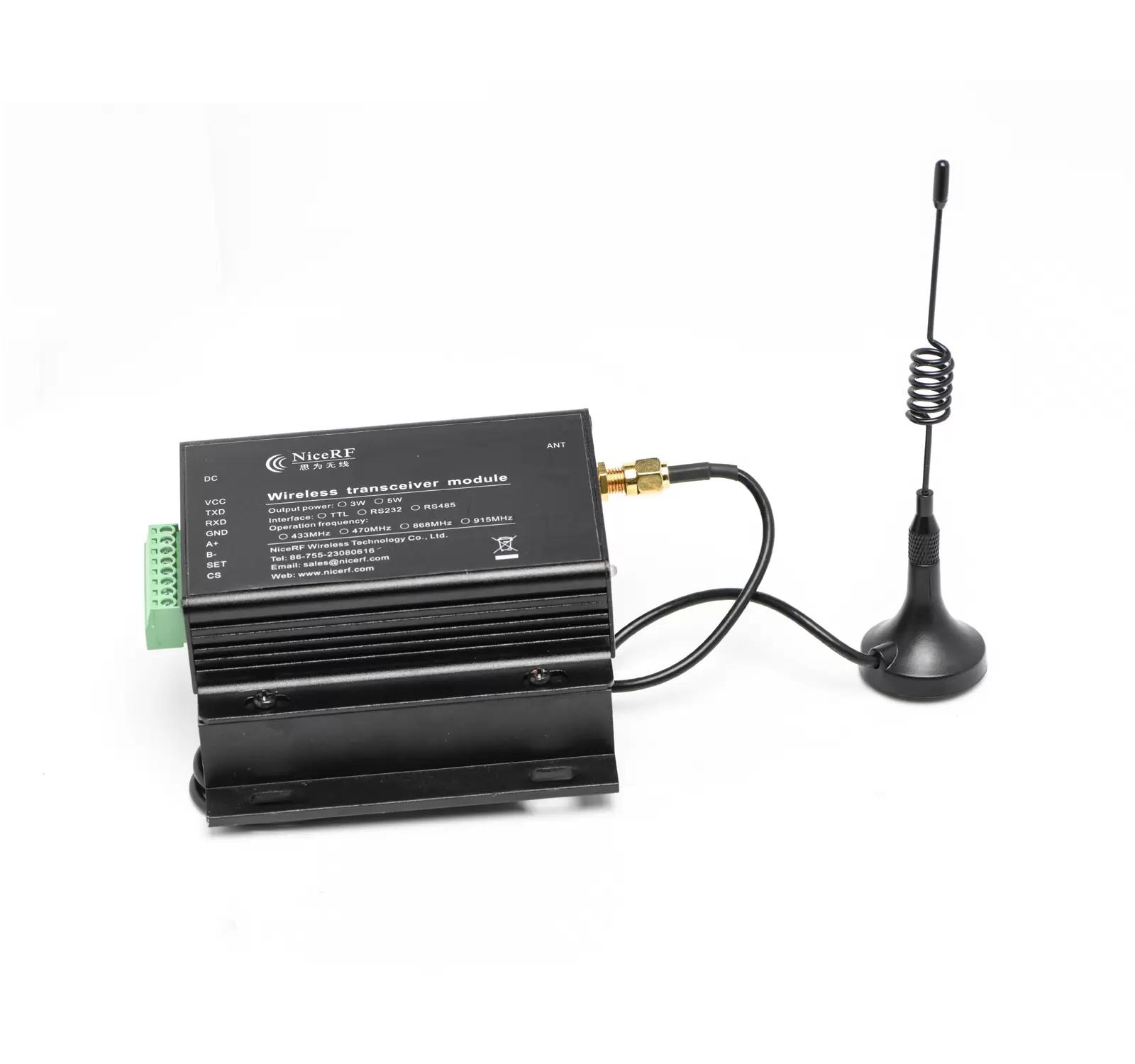

本文以 G-NiceRF LoRa6500Pro 这款标称功率为 5W 的工业级 LoRa 数传电台为分析对象，从射频链路预算、硬件接口集成、网络拓扑结构、数据安全机制及典型工程应用等维度，进行工程化的深度剖析，旨在为一线工程师在方案评估与系统设计时提供具象化的技术参考。

一、LoRa 物理层的关键特性

1.1 CSS 扩频机制与处理增益

LoRa 调制的核心是线性调频扩频技术，它将信息承载于一个频率随时间线性变化的 Chirp 信号上。通过将信号能量扩展到比原始信号更宽的带宽，LoRa 获得了显著的处理增益，这使其能够在信号功率低于噪声基底的条件下实现可靠解调。



LoRa 物理层通过**扩频因子**来控制扩频程度。SF 的取值范围通常为 SF7 至 SF12，SF 值越高，扩频程度越大，处理增益越高，接收灵敏度越好，但对应的空中传输时间（Time on Air）也越长，有效数据速率越低。这是一个在灵敏度与速率之间进行权衡的设计参数。





1.2 与 FSK/GFSK 的工程对比

FSK 和 GFSK 是窄带调制技术，其信号能量集中在较窄的频带内。在工业电磁环境中，变频器、电机启停、大功率开关电源等设备产生的宽带或特定频率的电磁噪声，很容易淹没 FSK/GFSK 信号，导致通信中断或误码率升高。



LoRa 的宽带扩频特性使其对窄带干扰不敏感。即使某个频点存在强干扰，由于 Chirp 信号在整个带宽内均匀分布能量，干扰对整体信号的影响被平均化，接收端仍能通过相关解调恢复原始数据。此外，LoRa 对多径效应（信号经不同路径反射后叠加造成的衰落）也具有天然的鲁棒性，这在城市楼宇、工厂车间或山地等多径环境中尤为重要。



二、射频链路预算的量化评估

2.1 链路预算计算

链路预算（Link Budget）是评估无线通信系统覆盖能力的核心指标，代表收发两端之间允许的最大路径损耗。其基本计算公式为：



链路预算 (dB) = 发射功率 (dBm) − 接收灵敏度 (dBm)



基于 LoRa6500Pro 的规格参数 [1]，在最大发射功率与最高灵敏度（最低速率）组合下：



• 最大发射功率：+37 dBm（5W，在 12V 供电、433MHz/470MHz 频段下）
• 最低接收灵敏度：−139 dBm（在 91 bps 速率下）



理论链路预算 = 37 − (−139) = 176 dB





2.2 关键参数汇总

参数	最小值	典型值	最大值	单位	备注
工作电压	9	12	30	V	宽电压输入
工作温度	−40	25	+85	℃	工业级温度范围
接收电流	—	<18	—	mA	TTL 电平
发射电流	—	<1.8	—	A	@37 dBm，12V
睡眠电流	—	<7	—	mA	—
频率范围（433 频段）	414.92	433.92	453.92	MHz	@433MHz
频率范围（470 频段）	470.92	489.92	509.92	MHz	@470MHz
数据速率	91	656	17353	bps	LoRa 调制
发射功率	28	—	+37	dBm	@12V，433/470MHz
接收灵敏度	—	−139	—	dBm	@91 bps

数据来源：G-NiceRF LoRa6500Pro 产品规格表 [1]



2.3 链路预算的工程解读

176 dB 的链路预算在 Sub-GHz 频段嵌入式无线系统中处于较高区间，但需要对此数值进行客观解读：



这是理论上限，而非工程保证值。 实际部署中，以下因素会消耗链路预算：



• 天线增益与馈线损耗：天线增益可以增加有效辐射功率（EIRP），但馈线、连接器的损耗会抵消部分发射功率。
• 路径损耗模型：自由空间路径损耗（FSPL）随距离和频率增加而增大。在 433 MHz 频段，每距离翻倍，路径损耗增加约 6 dB。
• 环境衰减：建筑物穿透损耗（混凝土墙体单层约 10-20 dB）、植被衰减、地面反射等均会显著消耗链路预算。
• 法规功率限制：在中国，433 MHz 频段的发射功率受《微功率短距离无线电发射设备目录和技术要求》约束，实际允许的 EIRP 可能远低于 +37 dBm。工程师在设计前必须核查当地无线电管理法规。
• 衰落余量（Fade Margin）：工程实践中，通常需要预留 10-20 dB 的余量，以应对环境变化（如降雨、植被生长）和临时干扰。

以 433 MHz 频段为例，在扣除 15 dB 衰落余量后，可用路径损耗约为 161 dB。根据自由空间路径损耗公式，这对应的视距通信距离约为数十公里量级。在实际的城市或工业环境中，由于遮挡和多径损耗，有效通信距离会显著缩短，但仍能覆盖数公里范围。

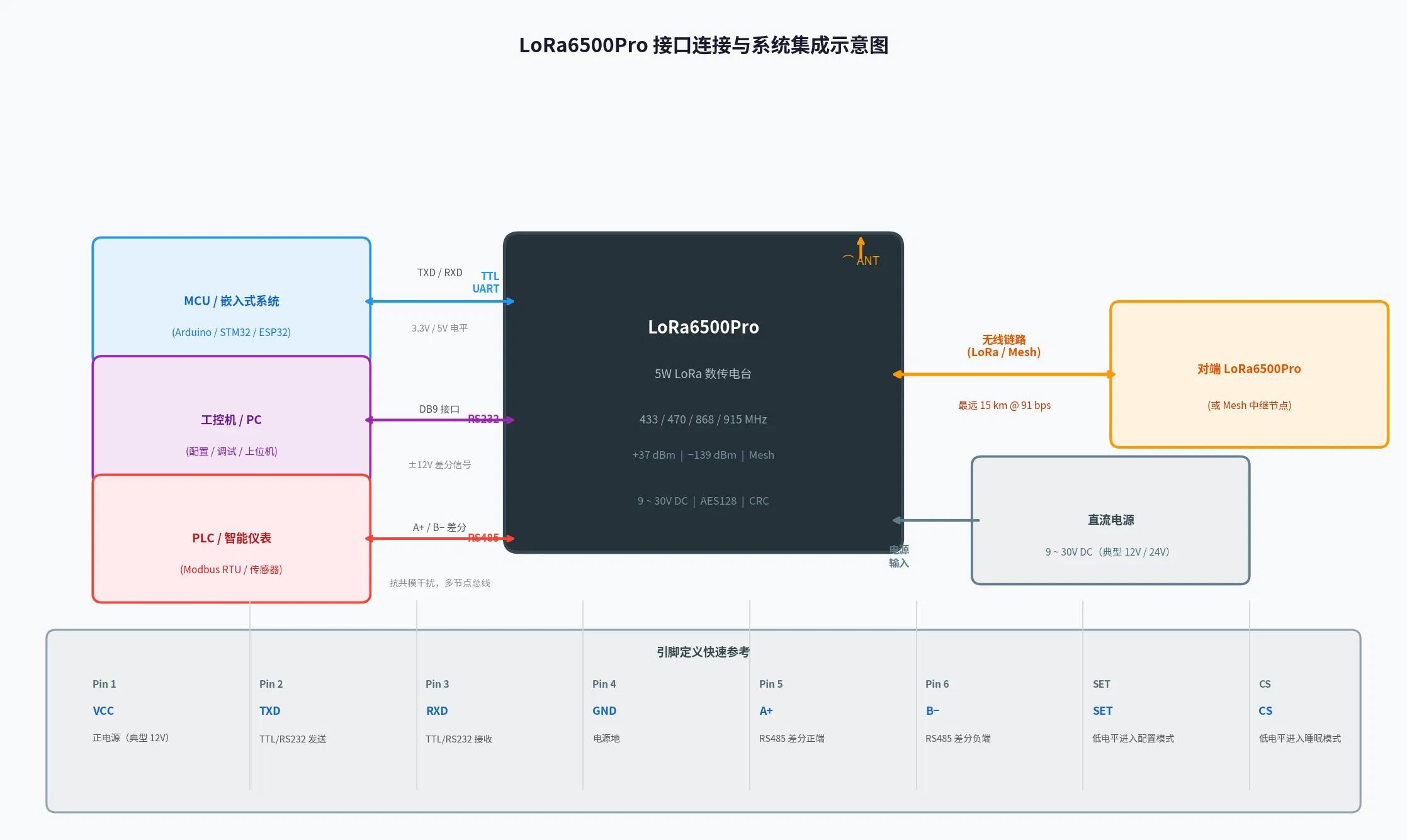

三、硬件接口与工业系统集成

3.1 多接口设计的工程意义

LoRa6500Pro 集成了 TTL、RS232 和 RS485 三种串行接口，这一设计覆盖了工业现场绝大多数的接口需求。





RS485 接口在工业自动化系统集成中具有特殊价值。RS485 采用差分信号传输，其抗共模干扰能力使其能够在长达 1200 米的有线总线上稳定工作，并支持多达 32 个（标准驱动器）乃至数百个（增强型驱动器）节点挂载在同一总线上。这与工业现场大量采用 Modbus RTU 协议的 PLC、智能仪表、传感器和执行器高度兼容。



利用 LoRa6500Pro 的 RS485 接口，可以将其作为一个透明的无线串口，直接替换原有的 RS485 有线链路。对于上层的 Modbus RTU 或其他串行协议，无线链路是完全透明的，无需修改上位机软件或下位机固件，即可完成有线到无线的迁移。



3.2 引脚功能说明

引脚编号	引脚名称	功能描述
1	VCC	正电源输入（典型值 12V）
2	TXD	TTL/RS232 发送数据
3	RXD	TTL/RS232 接收数据
4	GND	电源地
5	A+	RS485 差分信号正端
6	B−	RS485 差分信号负端
SET	SET	配置模式使能（低电平进入配置模式）
CS	CS	模块工作使能（低电平进入睡眠模式）

数据来源：G-NiceRF LoRa6500Pro 引脚定义 [1]



CS 引脚的睡眠控制功能值得关注。在某些应用中，上位机可以通过拉低 CS 引脚，将电台置于低功耗睡眠状态（睡眠电流 <7 mA），在需要通信时再唤醒，从而在一定程度上降低系统的整体功耗。



3.3 宽电压输入的实用性

9-30V 的宽电压输入范围使该模块能够直接兼容工业现场最常见的 24V DC 电源系统，无需额外的降压转换电路，简化了系统设计。



四、Mesh 网络拓扑的工程分析

4.1 Mesh 与其他拓扑的对比

网络拓扑	结构特点	优势	局限性
点对点（P2P）	两个节点直接通信	简单，延迟低	覆盖范围受限于单跳距离
星型（Star）	所有终端节点连接至中心节点	结构清晰，易于管理	中心节点故障导致全网瘫痪；边缘节点覆盖受限
Mesh（网状）	节点间多路径互联，支持多跳路由	支持多路径冗余，单节点故障不会导致全网失效	路由协议复杂，端到端延迟随跳数增加



4.2 Mesh 模式的适用场景

LoRa6500Pro 在 Mesh 模式下，路由节点具备自动路由功能，可以通过多模块组合实现无盲区的网络覆盖。这一特性在以下场景中具有明显优势：



• 地形复杂的户外监测：山地、丘陵或峡谷地形中，单跳 LoRa 链路可能因地形遮挡而中断，Mesh 网络可以通过在山脊或高点部署中继节点，绕过障碍物实现数据传输。
• 大型工业园区或厂区：厂区内建筑密集，单个基站难以覆盖所有角落。通过 Mesh 组网，可以利用厂区内已有的电力和网络基础设施，在关键位置部署中继节点，实现全厂区覆盖。
• 分布式水利或管网监测：水库、泵站、闸门等设施分布在广阔地域，且往往没有可靠的有线网络覆盖。Mesh 网络可以将分散的监测点串联起来，最终汇聚至数据中心。
• 对可靠性要求高的关键系统：Mesh 网络的多路径冗余特性，使得单个节点或链路的故障不会导致整个监测系统失效，提升了系统的整体可用性。







五、数据安全机制的工程实现

5.1 CRC 校验

循环冗余校验（CRC）工作在数据链路层，是检测传输错误的标准手段。发送端在数据帧末尾附加 CRC 校验码，接收端对收到的数据重新计算 CRC 并与接收到的校验码比对。若不一致，则判定数据在传输过程中发生了错误，该帧数据被丢弃。CRC 能够有效检测突发错误，是保障数据完整性的基础机制。



5.2 AES128 加密

高级加密标准（AES）128 位密钥版本是目前被广泛认可的对称加密算法，在安全性和计算效率之间取得了良好的平衡。LoRa6500Pro 支持通过 PC 配置软件或串口指令，对无线传输的数据进行 AES128 加密。



在工程实践中，AES128 加密主要解决两个问题：



• 防止数据窃听：无线信号在空中广播，任何具备接收能力的设备都可能截获数据包。AES128 加密确保截获的数据包在没有密钥的情况下无法被解密。
• 防止非法节点接入：在私有网络中，只有配置了相同密钥的节点才能正确解密并响应数据，从而阻止未授权设备接入网络并发送控制指令。



对于接入 SCADA 系统、远程监控平台或涉及关键基础设施控制的应用，启用 AES128 加密是基本的安全要求。



六、典型工程应用场景

6.1 电力配网监测

在配电网自动化系统中，变压器温度、开关柜状态、配电箱电气参数等数据的实时采集，是保障供电可靠性的基础。传统的有线 SCADA 系统在老旧线路改造或新增监测点时，布线成本高、施工周期长。利用 LoRa6500Pro 的 RS485 接口，可以将现有的 Modbus RTU 仪表直接接入无线网络，实现低成本的无线化改造。



6.2 水利与管网监测

水位传感器、压力变送器、流量计等设备通常分布在偏远的水库、泵站和管道沿线，有线通信成本极高。LoRa6500Pro 的远距离传输能力和 Mesh 组网特性，使其适用于此类分布式监测系统。宽电压输入（9-30V）也便于与太阳能供电系统配合使用。



6.3 工业自动化与远程 I/O

在大型工厂或仓储设施中，远程 I/O 控制、设备状态监测和分布式控制节点互联是常见需求。通过 LoRa6500Pro 构建私有无线网络，可以实现 PLC 与远程传感器、执行器之间的数据交换，替代成本高昂的工业以太网或现场总线布线。



6.4 智慧城市基础设施

路灯控制、停车场管理、环境监测等城市基础设施的数据采集和控制，通常需要覆盖广阔的城市区域。LoRa6500Pro 的 Mesh 组网能力可以在不依赖公共 LoRaWAN 网络的情况下，构建城市级的私有无线通信网络。







七、与 LoRaWAN 方案的差异化定位

在讨论 LoRa 数传电台时，有必要将其与 LoRaWAN 进行明确区分，避免概念混淆。



对比维度	LoRa 数传电台（如 LoRa6500Pro）	LoRaWAN
网络架构	透明传输，支持 P2P、星型、Mesh	必须经由网关（Gateway）连接至网络服务器（NS）和应用服务器（AS）
协议层	仅使用 LoRa PHY，上层协议由用户自定义	定义了完整的 MAC 层协议，包括设备认证、自适应速率（ADR）、漫游等
部署依赖	完全私有化部署，不依赖外部网络基础设施	可私有部署，也可接入公共 LoRaWAN 网络（如 TTN）
典型应用	工业控制、P2P 遥控、私有数据采集、有线串口无线替代	大规模低功耗广域物联网（LPWAN），如智慧城市、资产追踪、智能表计
功耗特性	发射功率高（5W），不适合电池长期供电	终端节点功耗极低，可实现电池数年寿命

简而言之，LoRa6500Pro 这类高功率 LoRa 数传电台更适合构建私有、本地化、对实时性和可靠性有一定要求的工业无线网络，尤其适用于不希望或无法依赖公共网络基础设施的场景。而 LoRaWAN 则更适合大规模、低功耗、需要标准化网络管理的物联网应用。





八、工程选型建议

综合以上分析，选择 5W 高功率 LoRa 数传电台的合理场景如下：



• 通信距离需求超过 5 公里，或在复杂环境（厂房、城区、山地）中需要可靠的信号穿透。
• 部署环境存在强电磁干扰，FSK/GFSK 方案的误码率不满足要求。
• 物理布线不可行或成本过高，需要无线替代方案。
• 需要通过 Mesh 扩展覆盖范围，或对网络冗余性有要求。
• 节点端可提供稳定的 9-30V 直流电源，功耗不是首要约束。



反之，以下情况不适合选用 5W 级别的数传电台：



• 应用为大规模、电池供电的传感器节点，对功耗极其敏感，此时应选择低功耗 LoRaWAN 模组。
• 需要接入公共 LoRaWAN 网络或利用现有 LoRaWAN 基础设施，此时应选择兼容 LoRaWAN 协议的模组。
• 数据速率要求较高（如视频流或大文件传输），LoRa 的低速率特性无法满足需求，应考虑 Wi-Fi、4G/5G 或工业以太网方案。



结语

在工业无线通信系统设计中，链路的稳定性和可靠性是比绝对传输速率更优先考虑的因素。以 LoRa6500Pro 为代表的高功率 LoRa 数传电台，通过提供高达 176 dB 的理论链路预算、灵活的工业级接口、实用的 Mesh 组网能力以及 AES128 加密和 CRC 校验机制，为解决远距离、复杂环境下的工业数据传输问题提供了一种可在工业场景中部署的实现方案。



对于系统设计工程师而言，在选型时，深入理解并合理评估链路预算、部署环境、网络结构和安全需求，远比单纯关注产品规格书上的"最大通信距离"更为关键。任何无线方案在落地前，都应进行现场勘测和链路测试，以实测数据作为设计依据。





参考文献

[1] G-G-NiceRF. 5W LoRa RF Modem - Mesh And ESD Protection - LoRa6500Pro. Retrieved from https://www.G-NiceRF.com/uart-transceiver-module/rf-modem-lora6500pro.html
