UWB 定位中的 ToF、TWR、TDoA 是什么？

想了解 UWB 定位，你一定会遇到三个高频缩写：ToF、TWR、TDoA。它们看似专业晦涩，但底层原理并不复杂。本文将用最通俗的方式帮你理清三者的含义、区别和适用场景，方便你在项目选型时做出更合理的判断。

一、UWB 定位核心：依托时间实现厘米级测距

与蓝牙和 Wi-Fi 定位不同，UWB 技术的位置信息并不是基于信号强度（RSSI）进行计算，而是通过精确记录无线信号的发送时刻和接收时刻，再结合算法来计算的。

简单来说——UWB 靠"时间"定位，而不是靠"信号强不强"定位。正因如此，UWB 能够实现厘米级的定位精度，这也是它在室内定位领域越来越受关注的原因。

接下来，我们逐一拆解 ToF、TWR 和 TDoA。

二、ToF 飞行时间测距法：UWB 定位底层基础原理

基本原理

ToF 是最底层的测距概念。它通过记录测距消息的发送和接收时间戳，计算无线信号从发射设备到接收设备的传播时间，再乘以光速来获得两个设备之间的距离。

ToF 与 TOA 的区别：你可能还会看到 TOA（Time of Arrival）这个术语。两者相关但并不等同——TOA 指信号到达某个节点的绝对时刻，而 ToF 指的是信号从一端到另一端所经历的飞行时间。可以说，ToF 是通过两个 TOA 时间戳之差计算出来的。

通俗理解

你可以把 ToF 想象成：你朝远处的山崖喊一声，听到回声后计算时间差，就能估算出你和山崖之间的距离。UWB 测距的核心思路与此一致——只不过传播的是无线电脉冲信号，速度是光速。

核心特点

• 核心公式：距离 = 光速 × 飞行时间（d = c × t）
• 基于 ToF 的定位方法，测距不依赖基站与标签的时间同步，因此没有时钟同步偏差带来的误差；但 ToF 测距结果取决于时钟精度，时钟偏移会带来误差。

小结：ToF 是 UWB 测距的"底层方法论"，TWR 和 TDoA 可以看作是 ToF 原理在不同场景下的两种工程实现方式。

三、TWR 双向测距法：无需时钟同步的高精度实现方案

基本原理

TWR 的定位算法利用标签和基站之间的往返飞行时间（ToF）来计算标签到基站之间的距离，最后通过三边定位算法计算标签的位置。

TWR 的关键在于"双向通信"——标签测量 UWB 无线电信号在自身和锚点之间的"往返"飞行时间（ToF），然后乘以光速来确定二者之间的距离。标签首先向已知锚点发起一个"poll"消息，锚点收到后回复一个带时间戳的"response"消息。标签收到回复后，即可通过计算往返所需的时间来得出距离。

要完成一次完整的定位，标签通常需要与至少 3 个锚点分别完成双向测距。以 DS-TWR 为例，与每个锚点的一次测距需要交换 3 条消息，完成一次标签定位大约需要交换 9 条消息。

两种变体：SS-TWR 与 DS-TWR

DS-TWR 在 SS-TWR 基础上再增加一次延时和 UWB 信号的发收，能有效抑制时钟漂移带来的测距误差。在良好的视距（LoS）条件和适当校准下，测距精度通常可优于 10 cm，因此实际工程中推荐采用 DS-TWR。

TWR 的优势与局限

优势：

• 基于 TWR 的 RTLS 系统不需要 UWB 设备之间进行时间同步，部署更灵活。
• ToF/TWR 方法基于标签和锚点之间的双向通信，将飞行时间转换为距离测量。距离是一种非常直观的度量方式，有助于简化网络的配置和故障排查。

局限：

• 由于双向通信的特性和确定标签位置所需的消息交换次数，TWR 在标签续航和大规模标签密度的可扩展性方面存在一定挑战。
• 在 TWR 过程中，标签和锚点在给定时间槽内只能参与一次测距会话，完整定位需要与多个锚点进行多轮双向通信。

如果你正在寻找支持 TWR 测距的 UWB module，可以了解一下 G-NiceRF 推出的 UWB650Pro。该模块支持双边双向测距（DS-TWR），适合需要高精度点对点或小规模测距定位的应用场景。

四、TDoA 到达时间差定位法：低功耗大容量定位技术

基本原理

TDoA（到达时间差）是一种利用到达时间差进行定位的方法，又称为双曲线定位。与 TWR 不同，TDoA 不需要标签和基站来回"对话"。

使用 TDoA 方法时，标签发出数据包（有时称为"blink"）。所有附近的锚点都会接收到这个 blink 消息，但不会回复。由于各锚点与标签的距离不同，信号不会在完全相同的时刻到达每个锚点。锚点之间的这些到达时间差就是计算标签 X、Y、Z 坐标的基础。

通俗理解

想象有人在广场上拍了一下手。周围几个听众（基站）听到掌声的时间各不相同——离得近的先听到，离得远的后听到。根据这些时间差，就能反推出拍手人的位置。TDoA 就是这个原理。

TDoA 的优势与局限

优势：

• 与 TWR 相比，TDoA 由于其单向通信特性，标签能耗更低，延迟也更低。
• TDoA 只需要一条 blink 消息就能完成定位，可以显著延长标签电池寿命。
• 系统容量大。在理论最优配置下（如 TDoA + TDMA 调度、使用最短 UWB 包、基于特定芯片），单小区标签数量理论上可超过 6000 个，但实际部署中会受更新频率、信道利用率等多种因素制约。

局限：

• 所有锚点必须保持高精度时钟同步，否则定位结果将毫无意义。这是 TDoA 系统部署中的核心难点。
• TDoA 需要专门的时钟同步硬件，使整个 RTLS 系统的搭建成本更高，通常需要专用的时钟生成单元，锚点造价也会相应增加（有厂商估计约高出 20-40%，但具体差异因厂商和方案不同会有所变化）。
• 因为同步误差不可能完全消除，整体定位精度通常不及 TWR，并且在基站围成的区域外精度会出现较明显的下降。

五、ToF、TWR、TDoA 核心维度对比

六、UWB 定位算法选型依据：场景、精度、功耗与预算

没有"万能算法"，选择取决于实际场景：

• 环境复杂、精度要求高→ 优先考虑 TWR。TWR 适合环境较为复杂的应用场景，例如制造型工厂、电厂、化工厂、办公楼等。
• 大空间、大标签量、标签需要长续航→ 优先考虑 TDoA。TDoA 不需要双向通信，对于大规模部署和需要更长电池续航的资产或人员追踪来说是比较理想的选择。
• 预算有限、部署希望灵活→ TWR 通常在基础设施方面更轻量。TWR 中的距离测量能够支持灵活配置，与基于 TDoA 的系统相比，有可能在硬件数量和安装成本上有所节省（具体幅度取决于部署场景）。

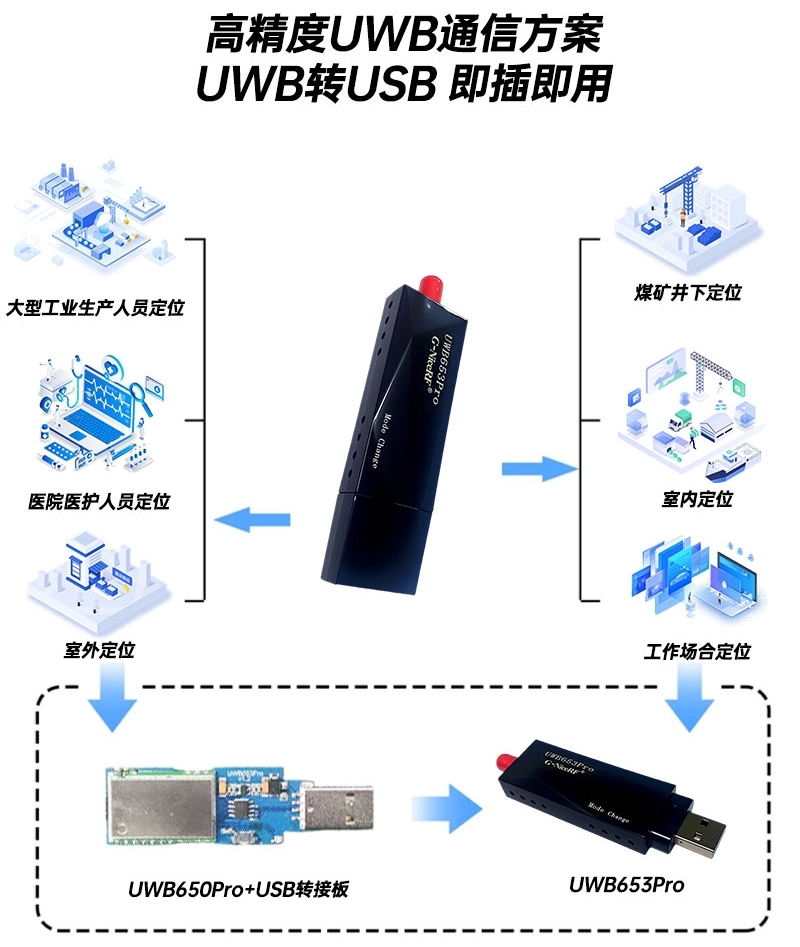

如果你正处于项目调研阶段，建议先确认标签数量、环境复杂度和功耗需求这三个关键参数，再做算法选型。G-NiceRF 的 UWB module 系列产品支持 TWR 测距与定位功能。例如 UWB653Pro 采用 USB 接口设计，方便快速接入和调试，适合在项目前期进行测距验证和原型搭建。

七、UWB 定位技术总结与模块应用参考

UWB 定位的核心始终围绕"时间"展开。理解了 ToF、TWR、TDoA 这三个概念之间的关系，你就已经掌握了 UWB 定位技术的基本框架。在此基础上，再根据实际项目需求去匹配合适的 UWB module 和算法方案，就会轻松很多。

G-NiceRF 专注射频模块研发，提供多款支持测距与定位功能的 UWB 模组。如需了解更多产品规格或获取技术支持，欢迎访问官网。
