看不见的射频杀手：静电如何一步步毁掉你的无线模块

很多无线通信设备在实验室里运行正常，但真正进入现场环境后，却开始出现通信距离变短、链路不稳定甚至频繁丢包等问题。更麻烦的是，这类问题很多时候并不是模块彻底损坏，而是 RF 性能在逐渐退化。设备仍能工作，但发射功率、接收灵敏度以及通信稳定性却开始慢慢下降。

很多工程师最开始会怀疑供电、干扰或者软件问题，可排查到最后才发现，真正的原因，往往只是一次没人注意到的静电放电（ESD）。

事实上，这类问题在工业无线场景中并不少见。2024 年，工业和信息化部公布的一则无线电相关案例中，也提到了无线系统因设备异常导致通信受到影响的情况。

为什么无线模块特别容易受到静电影响？

对于无线模块来说，天线既是信号通道，同时也是静电最容易进入系统的位置。

人体在日常活动中本身就会不断积累静电。尤其在干燥环境下，插拔天线、触碰设备、搬运 PCB，甚至只是衣物摩擦，都可能产生数千伏以上的静电电压。而无线模块中的 PA 功放、LNA 低噪声放大器以及射频开关，本身又属于对瞬态高压非常敏感的器件。因此，ESD 对 RF 系统的影响，往往比普通数字电路更加明显。

很多时候，静电并不会立刻烧毁模块，而是先让 RF 前端进入一种“半损伤状态”：设备还能工作，但发射功率、通信距离以及接收性能已经开始下降。

RF 静电防护，本质上是一个“平衡问题”

东芝半导体在 RF ESD 防护相关文章中提到，在 Wi-Fi、LoRa 等无线系统中，RF 前端不仅容易受到 ESD 冲击，同时还必须兼顾高频性能。这意味着，RF 电路中的静电防护，并不像普通数字电路那样简单增加一个 TVS 器件即可。

因为射频系统对于寄生电容非常敏感。如果 ESD 防护器件选型不合理，即使防住了静电，也可能带来插入损耗增加、驻波恶化以及发射效率下降等问题，最终反而影响通信距离。

尤其对于大功率无线模块而言，ESD 设计往往更加复杂。一方面，大功率 PA 对阻抗匹配更加敏感；另一方面，433MHz、LoRa 等远距离通信系统本身又非常依赖发射效率与接收灵敏度。

因此，ESD 抗扰度设计不仅仅是“能不能防住静电”，同时还需要兼顾 RF 性能稳定性。

思为无线 ESD 测试实测

为了验证无线模块在复杂环境中的稳定性，深圳市思为无线科技有限公司对部分数传模块进行了静电放电抗扰度测试。

在设计上，思为无线数传模块都加入了RF专用 ESD 防护电路以及硬件看门狗机制，以提升抗干扰能力和长期运行稳定性。

测试采用上海普锐马 ESD61002 系列静电放电发生器，依据 IEC61000-4-2 / GB/T 17626.2 标准进行，包括接触放电与空气放电两种方式。

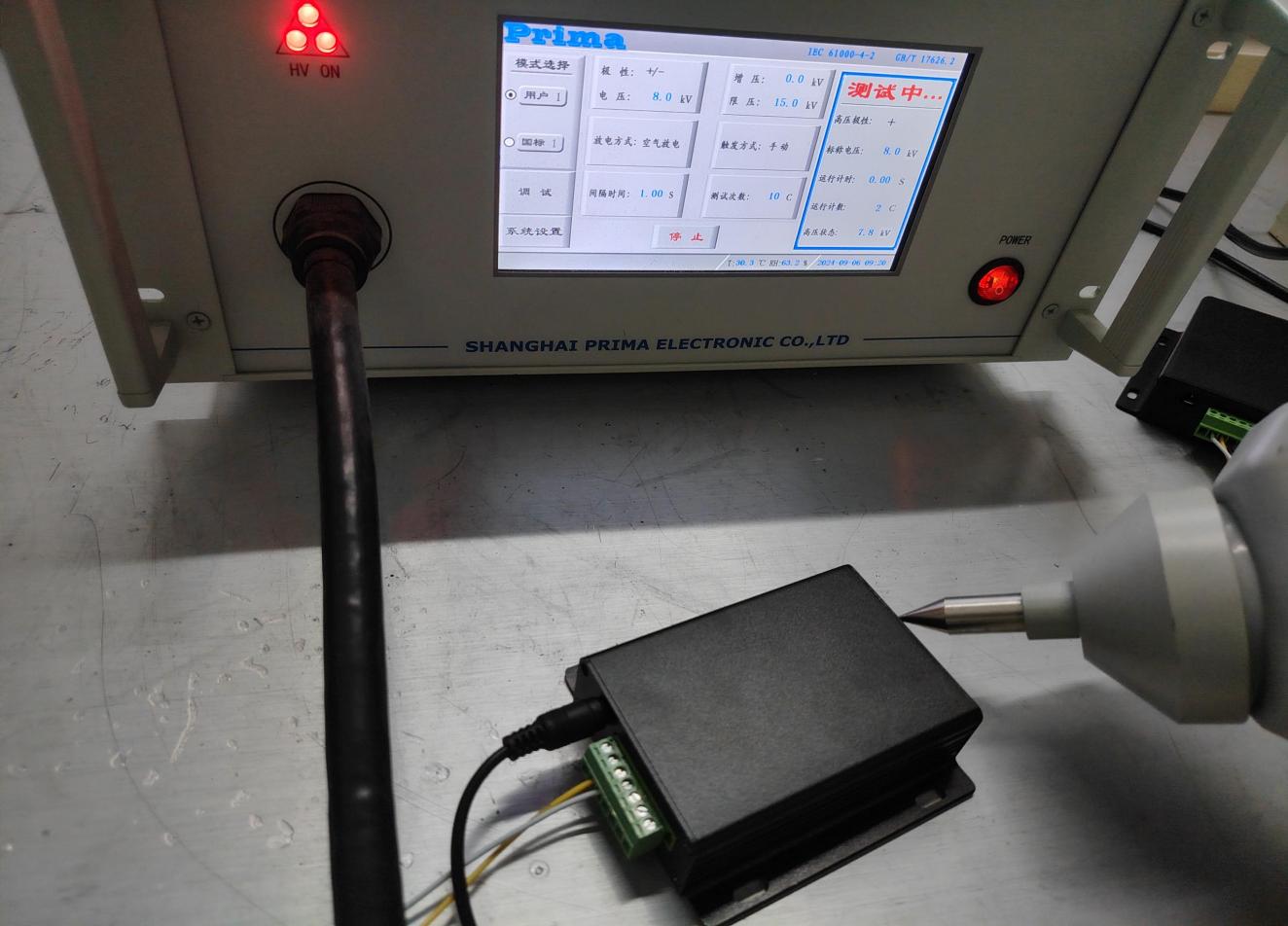

系统级 ESD 抗扰度测试

在实际工业应用中，系统级 ESD 测试更关注设备在真实环境中的稳定运行能力，因此测试方式更接近真实使用场景，例如外壳、接口以及天线周边区域的静电放电。

本次测试中，思为无线对 5W 大功率无线模块进行了：

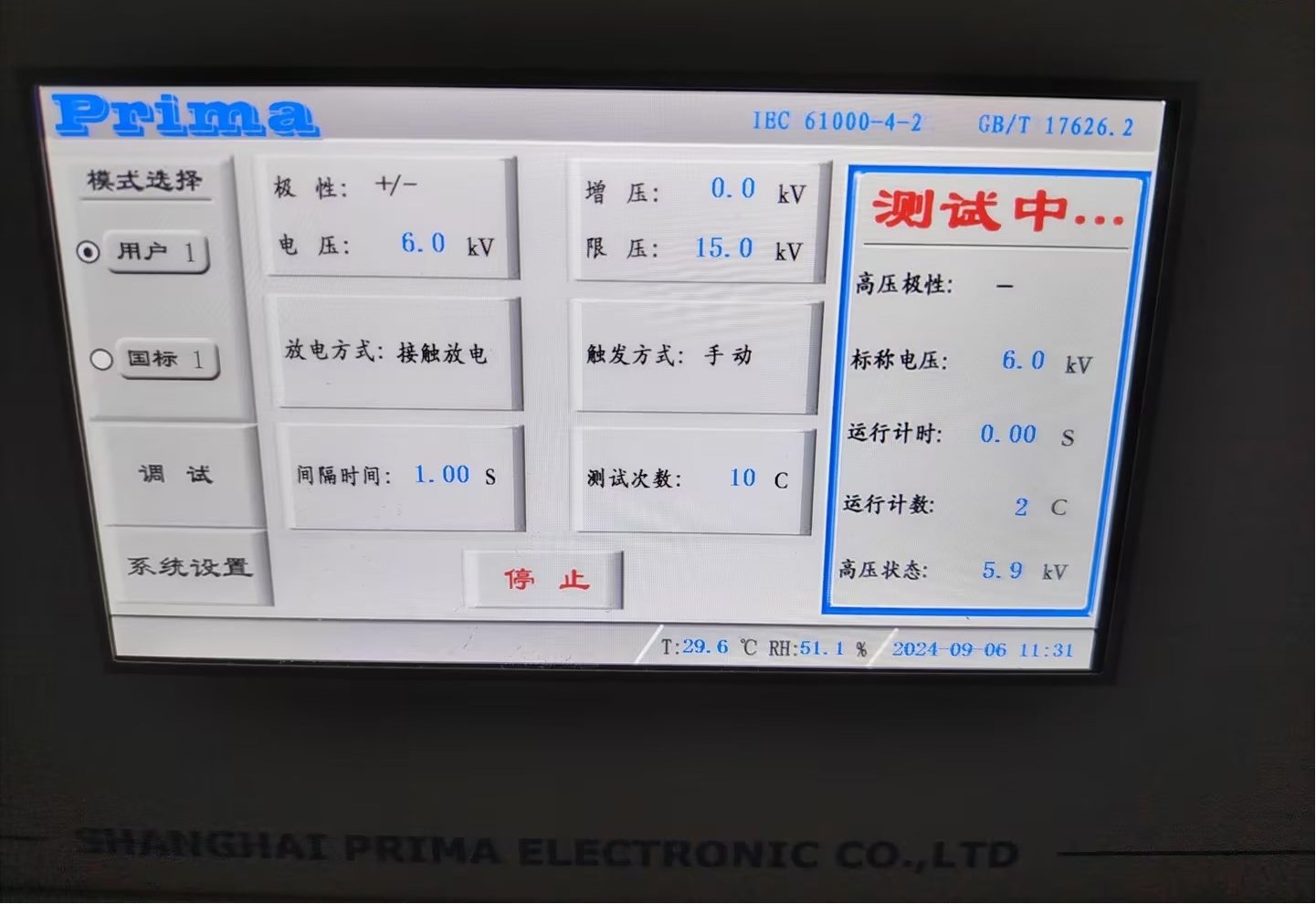

• 6KV 接触放电
• 8KV 空气放电

测试结果显示，模块在对应条件下能够保持正常工作：

从 IEC61000-4-2 标准角度来看，6KV 接触放电与 8KV 空气放电已经属于较高等级工业环境中的常见测试要求。对于大功率 RF 模块而言，这样的抗静电表现已经具备较好的工程应用可靠性。

裸板级极限 ESD 测试：高压静电会如何影响 RF 性能？

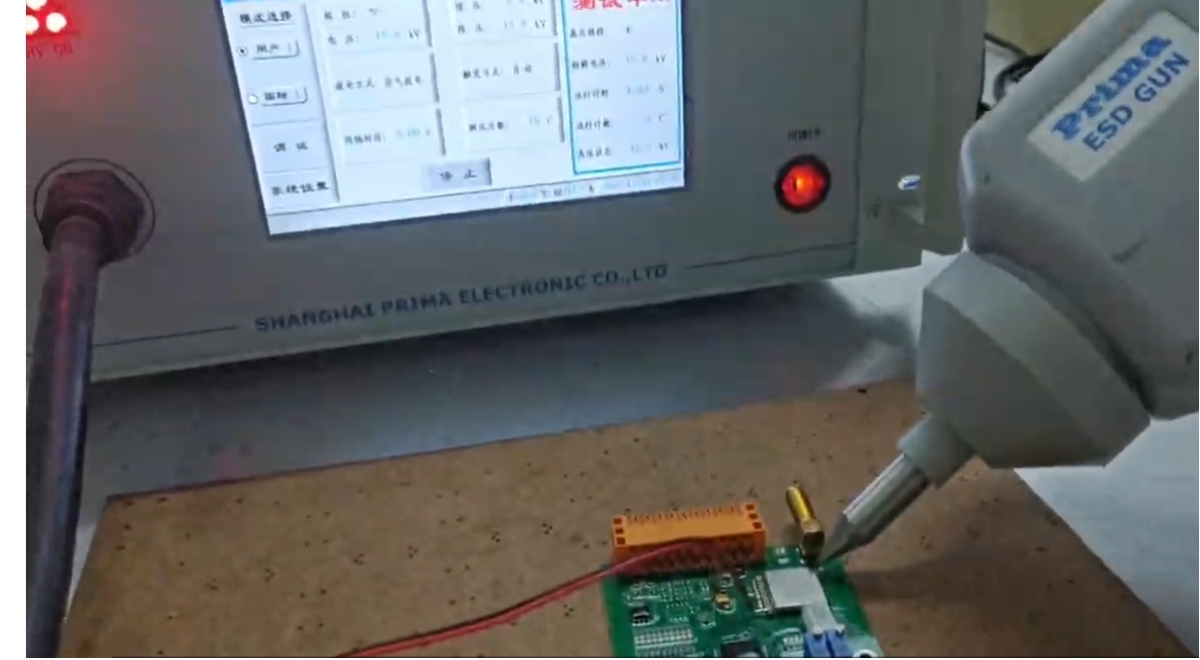

除了系统级 ESD 抗扰度测试外，思为无线还对低功率（20dBm）无线模块进行了裸板级 ESD 极限测试，用于观察高等级静电冲击下 RF 前端的性能变化。

相比整机外壳或接口放电，裸板直接放电会让静电能量更直接地耦合进入 RF 前端，因此对 PA 功放、射频开关以及匹配网络的冲击也更加明显。

这类测试并不属于常规 IEC61000-4-2 整机抗扰度验证，而更多用于分析 RF 前端在极端 ESD 条件下可能出现的性能退化现象。

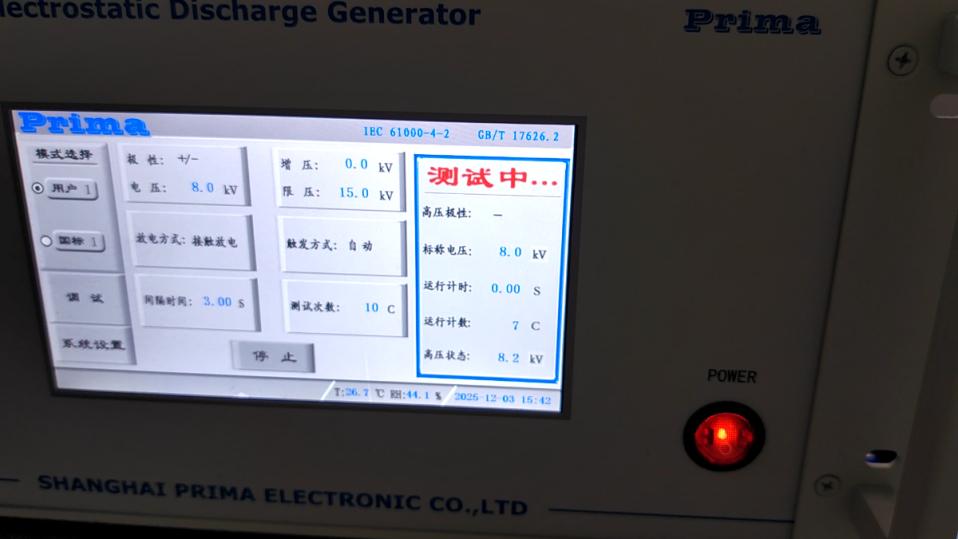

8KV 空气放电：模块仍可正常工作

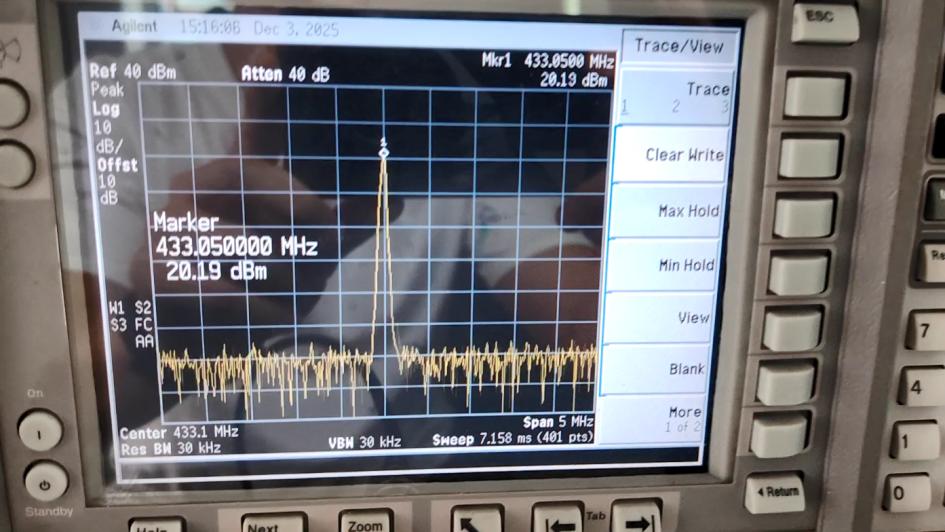

测试结果显示，在 8KV 空气放电条件下，模块仍能够保持正常工作，发射功率维持在约 20dBm 左右。

从测试结果来看，在 8KV 裸板级空气放电测试中，模块仍能够保持较好的 RF 稳定性与抗扰度表现。15KV 极限测试：RF 性能开始明显衰减

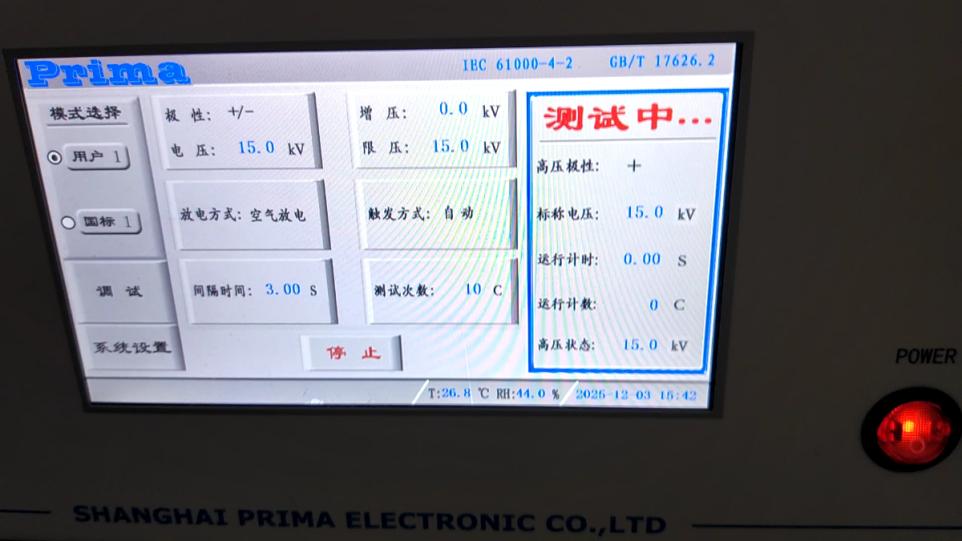

在后续 15KV 空气放电极限测试中，模块开始出现明显的射频性能衰减，并表现出逐步退化趋势：

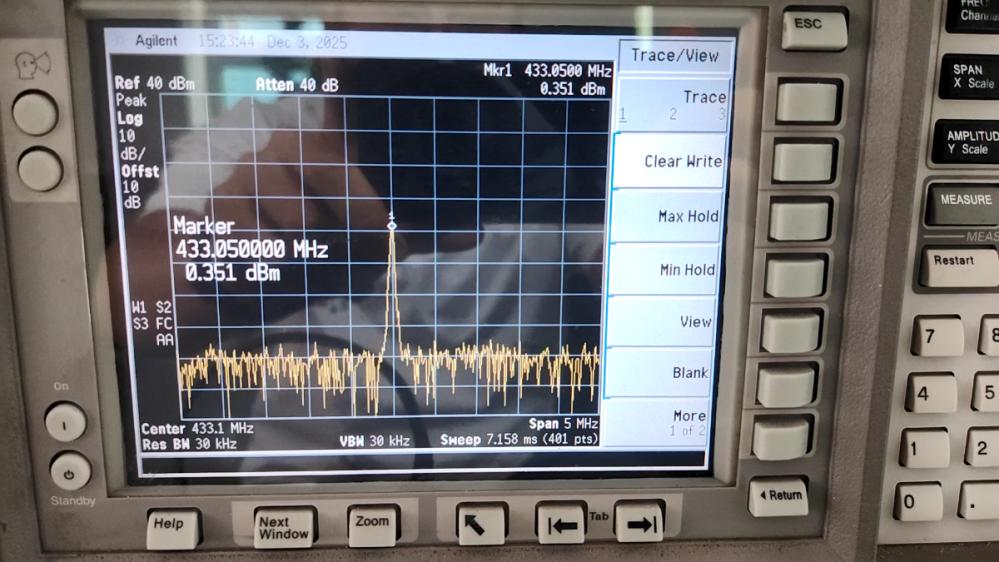

• 第一次 15KV 空气放电后，发射功率下降至约 0dBm

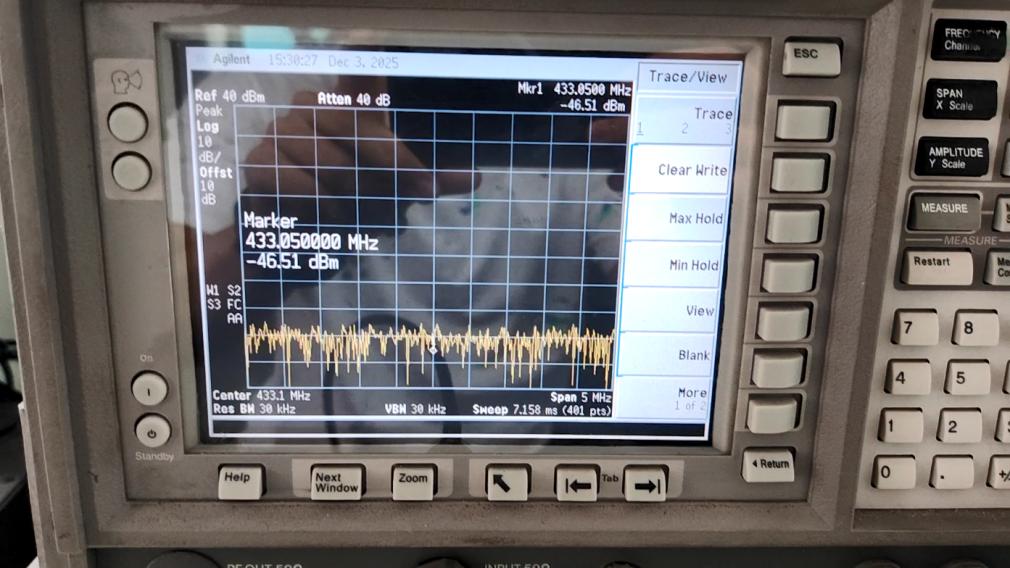

• 第二次 15KV 空气放电后，功率进一步下降至约 -40dBm

从测试结果来看，高等级 ESD 冲击首先会对 RF 前端造成累积性损伤，导致发射功率逐步下降，最终可能使无线通信无法维持。

这种损伤通常会逐渐影响 PA 功放、射频开关以及匹配网络等关键 RF 电路。随着 RF 前端性能不断退化，模块发射功率会持续下降，最终导致无线链路无法正常工作。

很多现场所谓“设备还能工作，但距离越来越近”，本质上就是 RF 前端已经被静电慢慢击伤。

对于无线模块而言，ESD 抗扰度从来都不只是一个附属指标。真正成熟的 RF 系统设计，不仅要考虑射频性能，同时还需要兼顾 PCB 接地设计、静电泄放路径、RF 专用 ESD 器件选型以及 EMC 抗干扰能力。因为无线系统真正的可靠性，并不只是“能够通信”，而是在经历大量真实环境静电冲击之后，依然能够长期稳定通信。
