板载天线和5毫米净空会怎样影响落地成功率

UWB 项目做样机时，最先看到的往往是模块能不能通信、距离能不能测出来、定位结果有没有达到预期。但项目真正进入产品阶段后，问题经常不在模块本身，而在模块被装进整机以后，天线环境发生了变化。

裸板测试时，模块周围比较干净，天线附近没有外壳、电池、金属支架、螺丝柱和线束。等到产品结构确定后，模块旁边可能多了电池、主控、屏蔽罩、固定件、连接线和外壳材料。对 UWB 这种依赖信号到达时间进行测距和定位的技术来说，天线环境变化会直接反映到通信距离、丢包情况、测距波动和定位稳定性上。

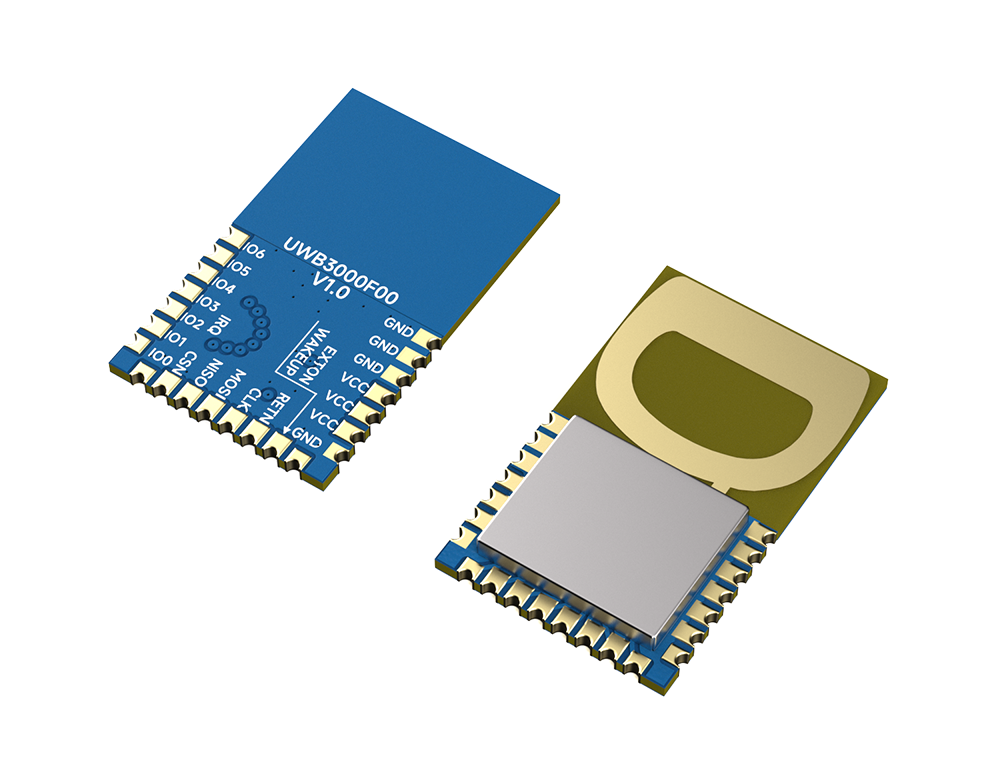

UWB3000F00 采用 板载天线设计，并对天线区域给出了布局建议。板载天线可以减少前期射频接入工作，但 5 毫米净空、主板边缘位置和金属件避让，仍然会影响样机结果能不能延续到整机和现场。

板载天线解决的是接入效率，不是所有天线问题

板载天线的优势很直接。模块本身已经集成天线，项目不需要从外置天线选型、射频连接器、同轴线、天线固定和匹配调试开始做起。

对于资产标签、人员标签、手持终端、传感节点和定位基站来说，这能缩短样机启动时间。项目可以更快进入通信、测距、定位算法、功耗和锚点布设测试，而不是先把大量精力放在天线接入上。

但板载天线并不等于天线问题消失。外置天线的问题在选型、连接和安装；板载天线的问题在整机结构能不能给它提供合适的工作空间。模块集成了天线，天线位置也随之固定下来。产品结构如果把天线区域挤占掉，板载天线的优势就很难发挥出来。

所以，板载天线更适合理解为“降低前期射频接入难度”，而不是“可以忽略天线布局”。

5毫米净空为什么会影响测距稳定性

UWB3000F00 的天线布局建议中，天线周围 5 毫米范围内应避免金属件，并远离高频器件。这个要求看起来很小，但它关系到天线能不能保持稳定的收发环境。

天线附近如果有金属螺丝、金属支架、屏蔽罩、电池外壳、大面积铜皮或高频器件，信号可能被吸收、反射或改变传播方向。问题不一定表现为完全不能通信，更常见的是通信距离变短、偶发丢包、测距值波动、某些方向效果变差。

这类问题在调试时很容易被误判。你可能会先怀疑软件参数、锚点位置、现场干扰或算法处理，但实际原因可能只是天线附近多了一颗螺丝，或者电池离天线太近。

5 毫米净空的意义在于给天线留出基本工作空间。它不能保证所有现场都没有问题，但可以降低结构件直接破坏天线环境的风险。对定位产品来说，这种风险越早处理，后面越少返工。

模块为什么更适合靠近主板边缘

板载天线通常不适合被包在主板中间。模块如果放在主板内部，天线周围可能被铜皮、器件、接口、连接器和结构件包围，信号释放空间会受到限制。

把模块放在主板边缘，并让天线区域靠近外侧，可以减少周围遮挡。对于小型标签或手持设备来说，这一点尤其重要。设备内部空间紧张，电池、按键、屏幕、主控、接口和外壳卡扣都会占位置。如果前期没有给天线留空间，后期为了外观、强度或装配调整结构时，天线区域很容易被挤掉。

主板边缘位置还影响后续改版成本。样机阶段调整模块位置相对容易；到了结构定型、外壳开模或量产前，再发现天线位置不合适，修改主板和外壳都会影响周期。

因此，UWB 模块的摆放不能等到最后再处理。主板布局、外壳设计和天线净空应尽早一起确认。

裸板测试要和整机测试分开看

UWB 项目早期常见一种情况：开发板或裸模块测试结果不错，做成整机后效果变差。这并不罕见，因为两次测试的天线环境已经不同。

裸板测试主要用来确认模块通信、测距流程、软件配置和基础性能。这个阶段结果正常，只能说明模块和基本链路没有明显问题。

整机测试则要看模块进入产品结构后的表现。外壳材料、电池位置、固定胶、螺丝柱、屏蔽罩、线束走向和主板铜皮，都可能改变天线环境。如果整机测试结果明显变差，问题不一定在模块，也不一定在算法，结构和安装位置需要一起排查。

现场测试又是另一层。设备装到仓库、车间、医院或设备柜里以后，周围会出现货架、墙体、金属外壳、车辆、人员和其他无线设备。裸板测试、整机测试和现场测试如果混在一起看，问题会很难定位。

更合理的做法是分阶段验证：先确认裸板基础能力，再确认整机结构影响，最后确认现场安装影响。这样出现问题时，才能知道是模块配置、整机结构，还是现场环境导致的。

5毫米净空影响的是落地风险

落地成功率主要体现在几个具体环节。

第一是样机判断。天线环境合理，测距和定位测试更能反映模块本身能力。天线环境不合理，测试结果会混入结构问题，项目可能误判模块性能，或者反复调整软件参数却没有效果。

第二是整机稳定性。裸板能测距，不代表装进外壳后仍然稳定。如果电池、金属件或螺丝柱靠近天线，产品可能出现距离变短、方向性变差、部分点位跳动等问题。

第三是现场部署。工业现场、仓储现场和设备内部常见金属结构。如果模块天线区域本身已经受限，到了现场后，金属货架、设备外壳和安装支架会进一步压缩信号余量。

第四是量产一致性。手工样机装配时，天线附近可能刚好比较空。到了量产阶段，胶水位置、线束走向、电池偏移、螺丝柱高度或外壳公差稍有变化，都可能影响天线环境。净空留得越紧，产品越容易受这些装配差异影响。

第五是后期维护。天线问题进入现场后，表现往往不是直接坏掉，而是偶发丢包、定位漂移、某些方向不稳定或个别区域效果差。排查时需要同时看软件、结构、锚点、现场环境和安装方式，成本会比前期预留空间高得多。

5 毫米净空看起来只是一个布局细节，但它往往决定了很多问题是在样机阶段暴露出来，还是等到现场部署甚至量产以后才被发现。

天线结构决定精度能不能在产品里稳定出现

UWB3000F00 支持 10 厘米量级定位，但这个能力需要通过真实产品结构体现出来。模块在空旷环境中能测出较好的结果，不代表任何安装方式都能得到同样表现。

如果天线区域被遮挡，定位问题可能表现为精度下降，也可能表现为更新不稳定、靠近检测误触发、某些区域跳点，或者同一距离下不同方向结果差异明显。

这和 10 厘米定位精度的应用判断是连在一起的。业务上认为 10 厘米够用，只是说明精度目标符合需求；产品结构能不能让这个精度稳定出现，还要看天线位置、净空、外壳和安装环境。

如果需要继续判断 10 厘米定位在不同业务场景中是否够用，可以参考 10 厘米精度在现场怎么判断。而在结构设计阶段，更直接的问题是：天线周围有没有足够空间，模块位置是否靠近主板边缘，金属件是否已经影响信号收发。

工业现场会放大天线和结构问题

工业现场通常比实验室复杂。金属货架、设备外壳、控制柜、管道、车辆、墙体和人员流动，都会改变 UWB 信号的传播环境。模块天线区域如果在整机内部已经被削弱，到了现场后，问题会更容易被放大。

例如，资产标签贴在金属设备上，如果标签背面没有结构隔离，天线环境可能和贴在塑料箱上完全不同。定位基站装在控制柜旁边，如果旁边有金属门板或大型设备外壳，某些方向的覆盖可能会变差。手持终端被人员握持时，人体和电池位置也会影响天线方向上的表现。

工业项目还要考虑温度、密闭外壳和设备自发热。天线净空解决的是信号收发空间问题；温度范围影响的是电子器件、电池和整机长期运行状态。如果设备要进入高温车间、低温仓储、室外箱体或密闭设备内部，还需要继续评估 高低温环境下的长期运行。

所以，工业现场的 UWB 产品不能只看裸模块结果。天线净空、结构安装、温度范围、锚点布设和现场材料，都要在样机阶段尽量接近真实部署条件。

不同产品形态要检查不同问题

UWB3000F00 的 PCB 天线设计适合用于资产标签、定位基站、手持终端、传感节点等产品，但不同产品形态的天线风险并不一样。

资产标签要重点看贴装材料。贴在塑料箱、木箱、金属设备、货架边缘和车辆外壳上，天线环境可能不同。如果项目最终要贴在金属表面，样机阶段就应该按金属表面测试，而不是只在桌面上测试。

人员标签要重点看佩戴方式。胸牌、腕带、安全帽、工牌夹的佩戴位置不同，人体遮挡方向也不同。人员移动时，标签方向还会不断变化。测试时不能只看静止状态，也要看走动、转身和靠近设备时的定位变化。

手持终端要重点看握持姿态。屏幕、电池、主板和外壳都会占用内部空间，手掌也可能遮挡天线方向。测试时应覆盖正常握持、横竖方向、靠近目标设备和人员携带状态。

定位基站要重点看安装位置。墙面材料、安装高度、附近金属结构、供电线缆和外壳固定方式都会影响覆盖。基站不应只在桌面上测试，还要按实际安装高度和方向测试。

这些检查不是为了增加开发负担，而是为了避免样机结果和最终产品结果差距过大。板载天线可以缩短前期接入时间，但它最终能不能稳定工作，还是要看整机结构和现场安装。

样机阶段可以这样验证

为了减少后期返工，UWB 项目可以把天线验证分成几个阶段。

第一步，裸板测试。确认模块通信、测距流程、基础距离和软件参数是否正常。这个阶段主要排除模块接线、供电和软件配置问题。

第二步，结构样机测试。把模块放进接近最终产品的外壳里，带上电池、主控、固定件和线束，测试通信距离、测距波动和定位稳定性是否变化。

第三步，安装方向测试。按实际使用姿态测试，比如标签贴在设备上、人员佩戴、手持终端握持、基站上墙安装。不同方向都要测试，不要只看最理想的一面。

第四步，现场环境测试。把样机放到真实部署区域，覆盖金属货架、墙体、设备外壳、人员流动和车辆移动等情况。重点观察丢包、跳点、边界误触发和某些方向效果变差的问题。

第五步，装配一致性检查。确认线束、胶水、电池和螺丝柱不会在量产中侵占天线净空。如果手工样机和量产装配存在差异，天线区域要优先检查。

这几步做完，项目才能更清楚地判断：当前问题来自模块能力、结构设计，还是现场环境。

结语

板载天线能让 UWB 项目更快进入测距和定位验证，减少外置天线选型、连接和装配工作。对于资产标签、手持终端、传感节点和定位基站，这种集成方式有实际开发价值。

但板载天线也让天线环境和整机结构绑定得更紧。5 毫米净空、主板边缘位置、金属件距离、外壳材料、电池位置和最终安装方式，都会影响信号收发和测距稳定性。

UWB3000F00 提供了 PCB 天线和 10 厘米量级定位基础。项目要让这些能力真正落地，就不能只看裸板测试结果，而要在结构样机、现场安装和量产装配中验证天线区域是否稳定。这样做可以减少结构返工、现场调试和量产一致性问题，也能让样机结果更接近最终产品表现。
