LORA1281F27-TCXO FCC 与 RED 集成指南

2026-07-30 07:40

分享到：

LORA1281F27-TCXO 已取得 FCC 模块认证和 RED EU 型式检验证书，为美国与欧盟项目提供了经过测试的射频配置基础。OEM 在设计冻结前，应将认证文件中的供电、功率、天线、射频暴露和标识条件落实到主机设计、固件配置及产品文档中。

认证对应的模块与受测配置

LORA1281F27-TCXO 基于 Semtech SX1281，支持 LoRa、FLRC 和 FSK 调制，并采用 0.5 ppm TCXO 作为参考时钟。模块 VCC 的工作范围为 2.0-5.5 V，用户手册以 5 V 作为典型值和电气特性测试条件；SPI、DIO、NRESET 等控制与数据接口使用 3.3 V 逻辑。

FCC 和 RED 认证资料记录的无线电受测范围为 2404-2480 MHz，调制方式为 LoRa，具体供电、功率和天线条件见下表。计划使用 FLRC、FSK 或不同频点时，应将调制方式和频率范围分别与 FCC Grant 及测试报告和 RED 证书及测试报告逐项对照；超出受测配置的项目，需要按最终配置确定是否补充测试或符合性评估。

LORA1281F27-TCXO模块评估板与外置天线组合

FCC《External Photos》中的模块评估板，以及模块与外置天线组合。

FCC 和 RED 文件分别覆盖什么

下表对应本次认证的受测配置：

项目	美国 FCC	欧盟 RED
标识	FCC ID：2AD66-LORA1281F27	EU 型式检验证书：3042-RED-P26SZ07234
文件性质	Single Modular Approval	RED Annex III Module B 型式检验
设备定位	2.4 GHz LoRa 无线收发模块	安装到最终产品中的内置组件
频率范围	2404-2480 MHz	2404-2480 MHz
受测调制 / 认证 EUT 供电	LoRa / DC 3.3 V	LoRa / DC 3.3 V
测试功率设置	Power Class 6	Power Level 5
Grant/报告列示结果	0.05445 W，即约 17.36 dBm conducted	最大 8.76 dBm EIRP
测试天线增益	2 dBi	2 dBi
关键使用条件	20 cm 人体分离距离及模块集成条件	最终制造商继续完成适用于整机的评估

FCC Grant 列示的 17.36 dBm 是天线端口处的传导功率。RED 报告列示的 8.76 dBm 是 Power Level 5 下三个受测信道中的最大 EIRP。两者采用不同测量口径，工程配置应分别遵循对应地区的认证条件。

RED 资料还包括无线电、EMC、健康与安全报告，涉及 EN 300 440、EN 301 489、EN 62479、EN 50663 和 EN IEC 62368-1 等标准。这些报告可以作为整机技术文档中射频模块部分的验证依据。

按地区应用认证功率配置

FCC 与 RED 文件记录了不同的功率设置、测量结果和评估条件：

地区	文件记录	产品配置要点
美国	Grant 列示 17.36 dBm conducted；MPE 按 17±1 dBm、最大 18 dBm 评估	测试采用 Power Class 6；量产固件应限制在认证文件对应的美国功率配置内
欧盟	Power Level 5 下最大 8.76 dBm EIRP	与 2404-2480 MHz、LoRa 和 2 dBi 天线条件配套；配置超出报告范围时重新确认适用性

17.36 dBm、18 dBm 和 Power Class 6 分别对应 Grant 列示结果、MPE 使用的 tune-up 上限和测试功率等级。产品团队可按销售地区建立功率配置表，将电源条件、功率等级、寄存器设置、生产校准范围、天线增益和认证文件逐项对应，并通过固件权限保持区域配置。

将模块集成到美国市场产品

FCC 模块认证为主机设计提供了获批的发射器配置。OEM 集成时需要保留以下使用条件。

使用经过评估的天线配置

FCC Grant 允许使用测试天线，或类型相近且增益不高于已测试天线的方案。本次受测方案采用 2 dBi 外置天线和非标准 SMA 接口。OEM 可通过 NiceRF 2.4 GHz 天线分类页比较候选天线的结构、增益和接口。设计冻结前，还要将天线类型、增益、接口和安装方式与认证文件及模块集成说明逐项对应；天线增益相同的方案仍要核对类型和安装方式。

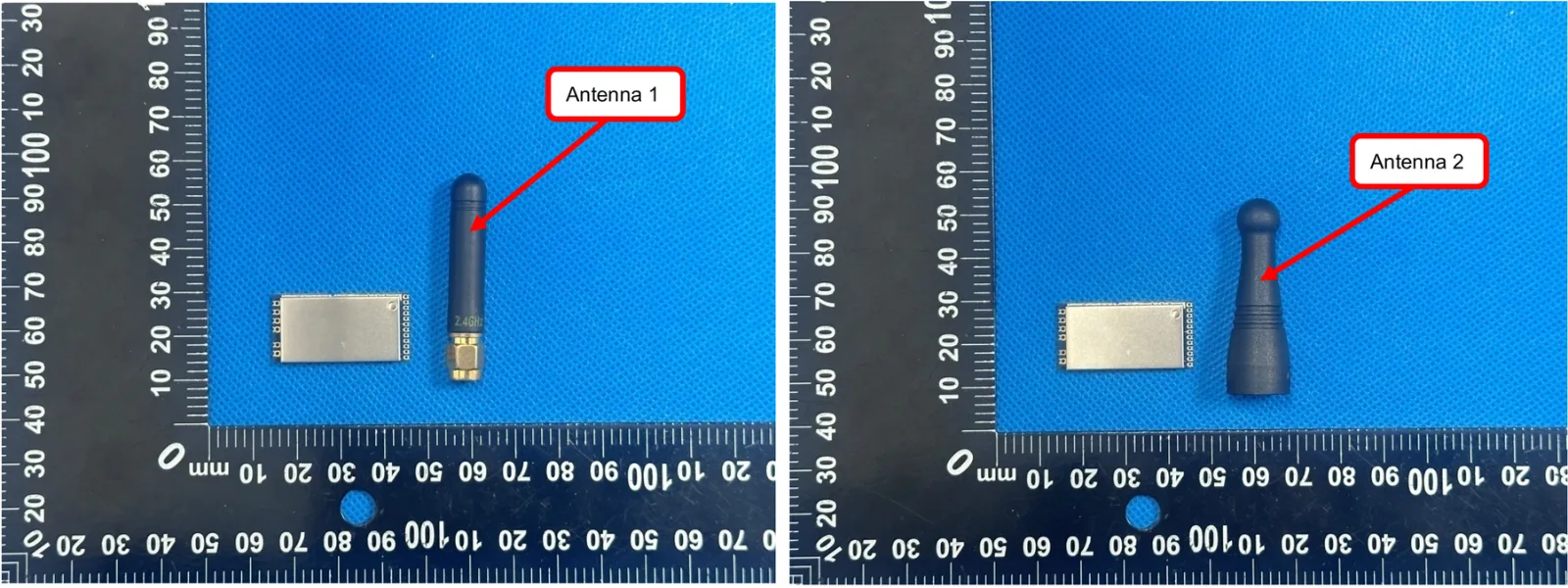

LORA1281F27-TCXO FCC认证资料中的两种受测外置天线

FCC《External Photos》中记录的 Antenna 1 和 Antenna 2。

更换天线类型、提高增益、增加射频线缆或改变安装方式时，应逐项比较天线类型、最大增益、接口、馈线损耗和安装方式。超出 Grant 或测试报告条件的配置，应在设计冻结前确定是否需要补充射频暴露评估、变更申请或新的设备授权。天线位置也应在结构设计阶段确定，综合考虑金属外壳、电池、显示屏、线束和主板地对实际辐射表现的影响。

保持射频暴露条件

本次 MPE 评估和 FCC Grant 采用 20 cm 人体分离距离。最终产品的正常使用方式和安装说明应与这一条件一致。手持、贴身或其他小于 20 cm 的应用需要采用与实际使用方式对应的射频暴露评估。

处理主机标识与用户说明

模块装入主机后，如果 FCC ID 无法从产品外部看到，主机通常需要使用包含模块 FCC ID 的适用标识，例如：

Contains FCC ID: 2AD66-LORA1281F27

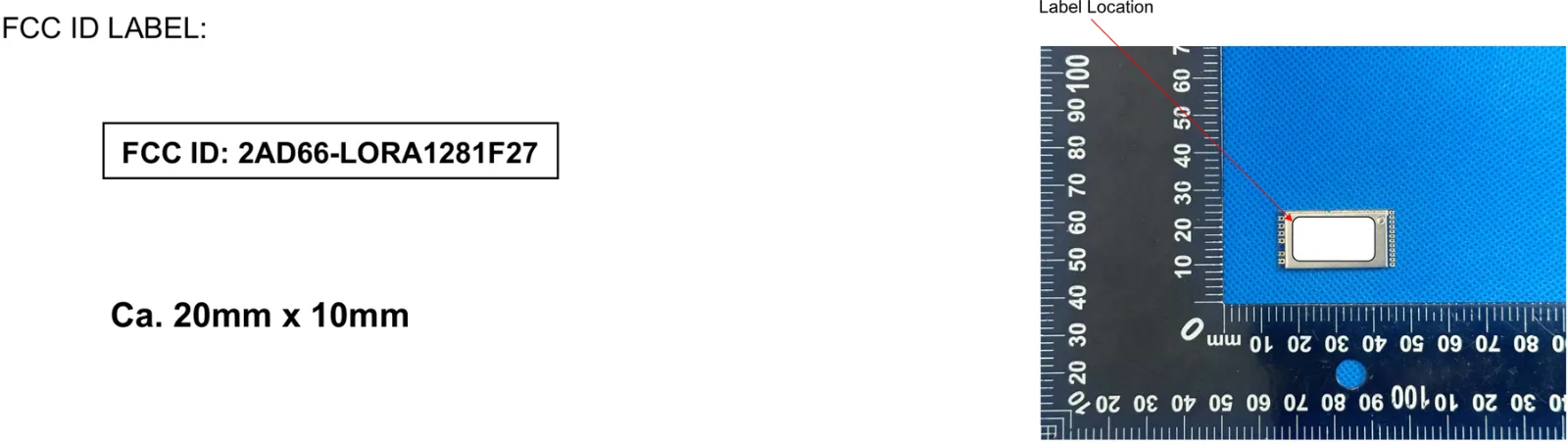

LORA1281F27-TCXO模块标签样式与粘贴位置

FCC《Label and Location》中的模块标签样式与粘贴位置。

OEM 应控制模块和天线的安装，并在用户说明中写明必要的发射器运行条件；不应向终端用户提供拆卸或安装模块的操作说明。

评估共址发射器和主机自身要求

现有 FCC 认证覆盖非共址、非同时发射的配置。主机同时搭载 Wi-Fi、Bluetooth、蜂窝或其他发射器时，应按实际组合确定射频暴露条件和适用的授权路径。

主机处理器、显示接口、开关电源和高速时钟产生的非预期辐射，应在最终设备层面完成适用的 FCC Part 15 Subpart B 验证。

将 RED 认证资料纳入整机评估

RED 证书将 LORA1281F27-TCXO 定义为内置组件，并记录了 2404-2480 MHz、2 dBi 外置天线和 8.76 dBm EIRP 等技术条件。整机制造商可将证书和配套报告纳入技术文档，用于说明射频模块采用的设计与验证基础。

欧盟健康评估采用低功率排除：8.76 dBm 对应约 7.52 mW，低于报告采用的 20 mW 判断阈值。FCC 的 20 cm 分离距离与欧盟低功率排除属于不同的评估条件，应分别落实到对应市场的整机文件中。

整机评估应覆盖：

实际频率、发射功率和天线与受评估配置的对应关系；
主机电源、接口、线缆和外壳对 EMC 与安全条件的影响；
其他无线模块、同时发射模式和使用条件对低功率排除基础的影响；
若整机可直接或通过其他设备连接互联网，按 Commission Delegated Regulation (EU) 2022/30（经 2023/2444 修正）判断 RED Article 3(3)(d) 的网络保护要求是否适用；若整机能够处理个人、流量或位置数据，并属于联网设备、儿童看护设备、玩具或可穿戴设备，进一步判断 Article 3(3)(e) 的隐私与数据保护要求；仅当联网设备支持转移货币、货币价值或虚拟货币时，Article 3(3)(f) 的防欺诈要求才进入评估。适用时，在现有模块认证资料之外，为整机补充相应的风险评估、符合性证据和技术文档；
整机风险评估、技术文档、符合性声明和 CE 标识。

更换天线、调整输出功率或改变射频工作模式后，应根据最终配置重新判断原报告的适用范围。

上述 RED 网络安全要求自 2025 年 8 月 1 日起适用。Commission Delegated Regulation (EU) 2026/339 规定从 2027 年 12 月 11 日起废止 Regulation (EU) 2022/30，以避免与全面适用的 Cyber Resilience Act 重复。项目计划跨越该日期时，应按预计投放市场的日期和最终产品范围核对适用要求。

设计冻结前完成六项确认

在原理图、结构和固件配置冻结前，建议项目团队将以下内容写入设计输入和合规清单：

目标市场：明确产品将进入美国、欧盟还是其他地区。
模块与射频配置：锁定 LORA1281F27-TCXO、HW V2.0 及对应认证文件，并按 FCC、RED 文件分别记录软件和固件版本。同步记录项目实际电源和接口条件，以及各地区使用的频点、调制、功率等级、tune-up 范围和固件限制。
天线方案：按照认证文件和集成说明确认天线类型、增益、接口、线缆和安装位置。
暴露条件：分别核对美国的 20 cm 条件和欧盟低功率排除的适用基础。
主机环境：列出其他发射器、同时发射模式、电源、外壳和高速数字电路。
文件与标识：准备主机标签、用户说明、技术文档和最终符合性资料。

已有认证资料为整机评估提供了可追溯的测试基线。供电、调制、功率、天线和安装条件与认证配置保持一致时，项目可以将相应结果用于整机技术判断和合规准备；存在差异时，应先形成适用性结论或补充验证依据。

如需核对 LORA1281F27-TCXO 与项目配置，可联系 NiceRF 获取本型号现有认证资料，并准备目标销售地区、天线参数、安装距离和主机无线配置，用于核对功率、天线和安装条件。
