LoRa2012无线通讯模块技术解析：-143dBm接收灵敏度与远距离通信设计

随着物联网应用不断扩展，无线终端对通信距离、功耗、抗干扰能力和协议兼容性的要求逐渐提高。工程师在项目选型时，通常需要在传输距离、数据速率、功耗和系统成本之间进行综合权衡。

思为无线（G-NiceRF）推出的LoRa2012无线通讯模块采用Semtech LR2012射频芯片及第四代LoRa IP，面向Sub-GHz远距离、低功耗无线通信应用。根据产品参数，在指定调制参数和测试条件下，该模块的接收灵敏度可达到-143dBm，开阔环境下通信距离可超过5公里。

本文将从接收灵敏度、链路预算、工作频段、协议兼容性和功耗等方面，对LoRa2012的主要技术特点进行分析。

1. -143dBm接收灵敏度的实现条件

在射频通信系统中，接收灵敏度是衡量接收机识别微弱信号能力的重要参数。灵敏度数值越低，通常表示接收机能够解调更弱的无线信号，但实际性能还会受到带宽、扩频因子、编码率、数据速率及测试环境等因素影响。

LoRa2012在带宽为62.5kHz、扩频因子SF=12的配置下，接收灵敏度可达到-143dBm。扩频因子能够增加信号的处理增益，有助于接收机从噪声中识别有效信号，但同时也会降低数据传输速率，并延长数据包的空中传输时间。

采用第四代LoRa IP的LR2012在弱信号接收、信道活动检测和频率偏移适应能力等方面进行了优化。在存在频率误差、温度变化或一定程度干扰的环境中，这些特性有助于提高接收和解调的稳定性。

需要注意的是，-143dBm属于特定调制参数下的接收灵敏度，不代表所有带宽、扩频因子和数据速率配置下都能达到相同水平。工程师选型时应结合实际通信速率和响应时间要求设置参数。

1. 22dBm发射功率与链路预算

无线通信距离不仅取决于发射功率，也与接收灵敏度、天线增益、馈线损耗、工作频率和传播环境密切相关。

LoRa2012的射频输出功率LoRa模式,最高可达22dBm。结合-143dBm接收灵敏度，在未计入天线增益和系统损耗时，其理论链路预算可按以下公式估算：

链路预算 = 发射功率－接收灵敏度

即：

22dBm－（-143dBm）= 165dB

165dB的理论链路预算可以为传播损耗、建筑物遮挡、天线安装损耗和环境干扰预留一定余量。根据产品测试数据，模块在视距良好、天线匹配合适且干扰较低的开阔环境中，通信距离可超过5000米。

实际项目中的通信距离可能与参考测试结果存在差异，建议重点确认以下条件：

·发射功率、带宽、扩频因子和编码率设置；

·天线频段、驻波比、增益及安装高度；

·收发端之间是否具有良好的视距条件；

·建筑物、树木、地形及金属设备造成的遮挡；

·同频干扰、邻频干扰及现场噪声水平；

·电源纹波、PCB布局和射频接口匹配情况。

因此，“超过5公里”更适合作为指定测试条件下的参考距离，而不是所有部署环境中的固定通信距离。

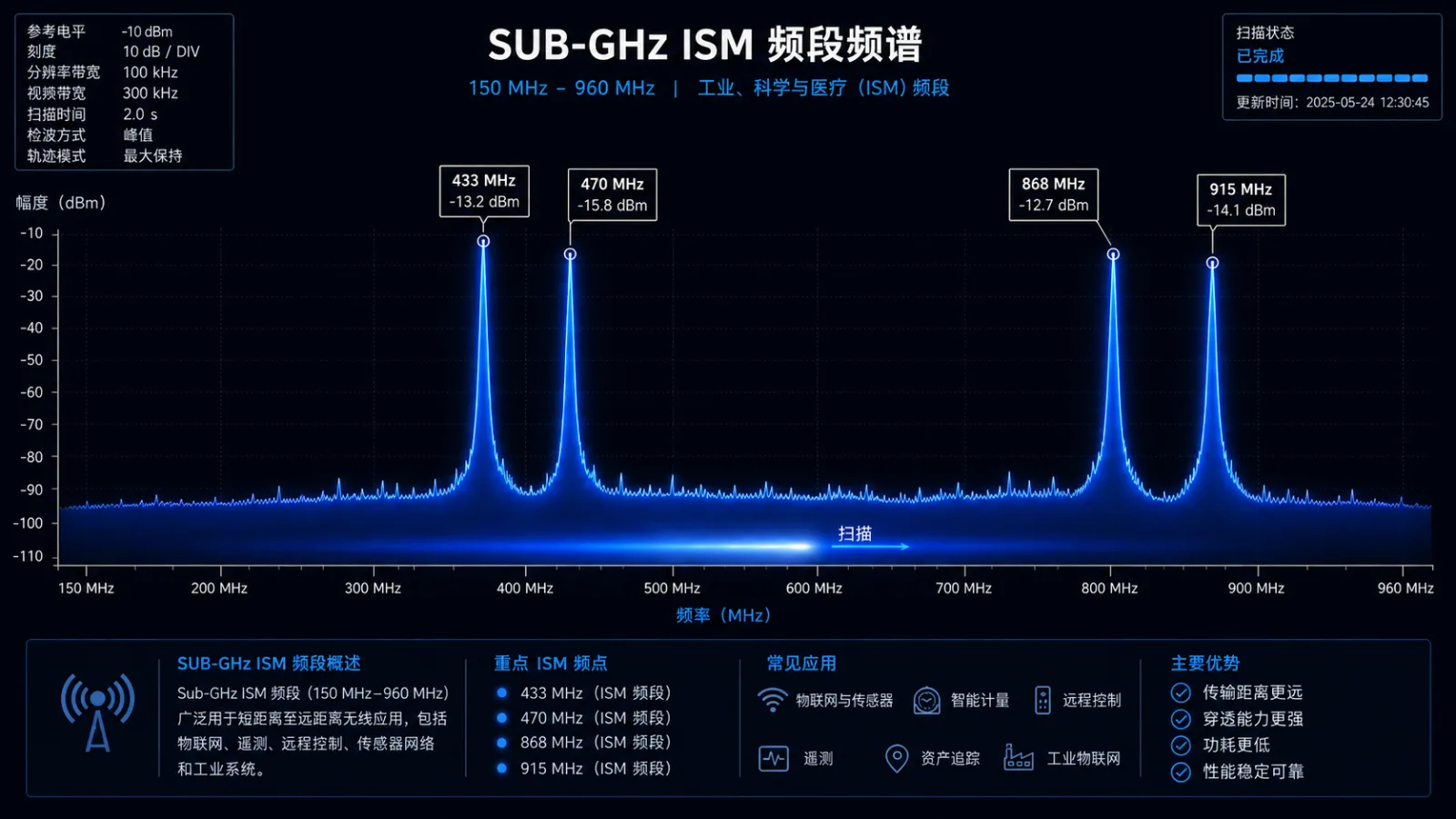

1. 150～960MHz频率范围与多频段应用

不同国家和地区对Sub-GHz免许可频段的规定并不相同。常见物联网频段包括433 MHz、470 MHz、868 MHz和915 MHz。

LoRa2012可提供上述常用频段版本，并可根据项目需要支持150～960 MHz范围内的频率定制。该频率定制范围便于开发者根据目标地区、应用场景和通信环境选择相应的硬件版本。

不过，频率范围覆盖并不等同于产品可以直接在所有国家和地区使用。面向海外市场时，还需要根据当地法规确认：

·允许使用的工作频段；

·最大等效全向辐射功率；

·信道带宽和占空比限制；

·跳频、侦听避让等接入要求；

·FCC、CE RED、KC、ANATEL等认证要求。

此外，不同频段通常需要采用相应的射频匹配网络和天线，不能仅通过修改软件频率参数实现跨频段使用。

1. 多种调制方式与协议支持

除LoRa调制外，LR2012射频平台还支持FSK、OOK等调制方式，并可用于LoRaWAN、Wi-SUN FSK、Wireless M-Bus和Amazon Sidewalk等无线通信方案。

不同调制方式可对应不同的通信需求。例如：

·LoRa/LoRaWAN：适用于低速率、远距离、低功耗传感器网络；

·FSK：适用于对数据速率和响应时间有一定要求的点对点或点对多点通信；

·OOK：可用于部分结构较简单的遥控、告警和传感器应用；

·Wi-SUN FSK：适用于智能电网、智慧城市及大规模节点网络；

·Wireless M-Bus：主要用于智能水表、电表、燃气表等计量设备；

·Amazon Sidewalk：适用于其生态体系内的低功耗联网设备。

需要区分的是，射频芯片支持某种调制方式或协议所需的物理层能力，并不一定表示模块出厂固件已经集成完整协议栈。项目开发前应确认模块固件、接口指令、协议栈授权及主控资源是否满足要求。

1. RTToF测距功能的应用

LoRa2012支持RTToF（Round-Trip Time of Flight，往返飞行时间）测距。该方法通过测量无线信号在两个设备之间往返传播所需的时间，对设备间距离进行估算。

与仅提供数据通信的传统无线模块相比，RTToF功能可为资产管理、设备接近检测和节点距离判断等应用提供辅助信息。

测距结果可能受到晶振精度、系统处理延迟、多径传播、非视距遮挡和天线布局等因素影响。因此，RTToF更适合用于距离估算或辅助判断；对于需要厘米级定位精度的项目，通常还需要评估UWB等专用测距技术。

1. 低功耗参数及其工程意义

LoRa2012采用3.3V工作电压。在休眠模式下，模块电流可控制在2μA以内；执行Sub-GHz接收任务时，电流约为7mA。2μA级休眠电流适合电池供电、太阳能供电或维护周期较长的物联网终端。

设备的实际续航时间不能仅根据休眠电流判断，还需要综合计算以下因素：

·休眠、接收和发射状态的电流；

·每次发送数据的持续时间；

·数据上报周期；

·重传次数及信道侦听时间；

·主控、传感器和电源电路的静态功耗；

·电池容量、自放电率和低温性能。

在低频上报且大部分时间处于休眠状态的应用中，2μA级休眠电流有助于降低平均功耗。但能否连续运行数年，需要结合完整设备的工作周期和电池参数进行计算。

1. 典型应用场景

7.1 智慧农业与水利监测

在农田、水库、河道和灌溉系统中，LoRa2012可用于传输土壤温湿度、水位、流量及气象数据。远距离通信能力有助于减少网关或中继节点数量，但实际部署时仍需考虑地形起伏、植被遮挡和天线安装高度。

7.2 智能建筑与安防系统

在楼宇、园区和地下空间中，接收灵敏度可以为墙体和楼层造成的传播损耗预留一定链路余量。对于地下车库、设备间和密集建筑环境，建议通过现场测试确定网关位置及节点覆盖范围。

7.3 工业物联网

在工厂数据采集、设备状态监测和告警系统中，模块可用于连接温度、压力、振动及开关量传感器。面对电机、变频器和金属设备较多的现场环境，应结合信道规划、天线隔离和抗干扰测试进行设计。

7.4 无人机遥测及移动设备

LoRa2012可用于无人机状态数据、位置数据和控制信息的辅助传输。模块最高数据速率可达125kbps，但具体通信延迟和有效吞吐量会受到调制方式、数据包长度、扩频因子和重传策略影响。

对于飞行控制等对实时性和安全性要求功能，应进行链路冗余、失联保护和动态环境测试，不宜仅依据理论速率或开阔环境通信距离进行设计。

八、总结

LoRa2012无线通讯模块采用Semtech LR2012射频芯片，支持LoRa、FSK和OOK等调制方式。在62.5 kHz带宽、SF12配置下，其接收灵敏度可达到-143 dBm，最高射频输出功率为22 dBm，可为远距离、低速率无线通信提供约165dB的理论链路预算。

同时，同时，模块具备 2 μA级休眠电流、频率定制、多种协议适配和RTToF测距等特性，可用于智慧农业、水利监测、智能建筑、工业数据采集及移动设备遥测等场景。

工程师在实际选型时，仍需结合通信距离、数据速率、功耗、工作频段、协议栈、天线设计和法规认证等因素进行评估，并通过样机测试验证其在目标环境中的通信效果。

LoRa2012主要参数
