LoRa模块实现Modbus RTU无线传输的方法

在工业自动化和物联网领域，Modbus RTU作为一种经典的串口通信协议，广泛应用于PLC、仪表、传感器等设备之间的数据交换。然而，传统的有线RS485网络在面临布线困难、距离远、移动设备或复杂地形时，往往显得力不从心。LoRa（Long Range）无线技术的出现，以其低功耗、远距离、抗干扰的特性，为Modbus RTU的无线化延伸提供了一种理想的解决方案。本文将详细探讨如何利用LoRa模块实现Modbus RTU的无线传输，涵盖核心技术要点、常见问题现象、排查解决措施以及适用边界。

1. 核心技术要点解析

利用LoRa模块实现Modbus RTU无线传输，本质上是在不改变原有协议架构的前提下，用无线链路替换物理线缆。这一过程涉及多个关键技术环节。

1.1 主从站与LoRa模块的桥接关系

Modbus RTU采用严格的“主-从”轮询机制。在无线方案中，主站（如上位机、PLC）与从站（如仪表、传感器）之间的主从关系，通过成对或多节点的LoRa模块进行透明桥接。LoRa数传模块通常具备透明传输功能，即“数据原封不动搬运”，对上层的Modbus协议完全透明。

用于Modbus RTU无线桥接时，应优先选择带UART、RS232或RS485透明传输接口的LoRa数传模块。可根据接口、组网方式、频段、通信距离和发射功率选择LoRa Pro或LoRa II系列：例如100mW的LoRa611Pro，160mW的LoRa611II或LoRa611II-DZ，1W的LoRa6100Pro、LoRa6100Pro-mini或LoRa6100II-1W，2W的LoRa6200II，5W的LoRa6500Pro或LoRa6500II；超远距离场景还可选LoRaP30PRO（30W）。最终型号应结合当地频率及发射功率法规、接口类型、现场链路预算和供电条件确定。

1.2 关键参数匹配

为了确保数据的准确还原，串口侧与无线侧的参数必须精心配置：

• 串口侧参数：LoRa模块与相连设备的波特率、数据位、校验位、停止位必须严格一致。
• 无线侧参数：扩频因子（SF）、带宽（BW）和空中速率直接决定了单包最大载荷和空中传输时延。

1.3 Modbus RTU帧结构

Modbus RTU的帧结构是数据解析的基础，典型的帧结构如下表所示：

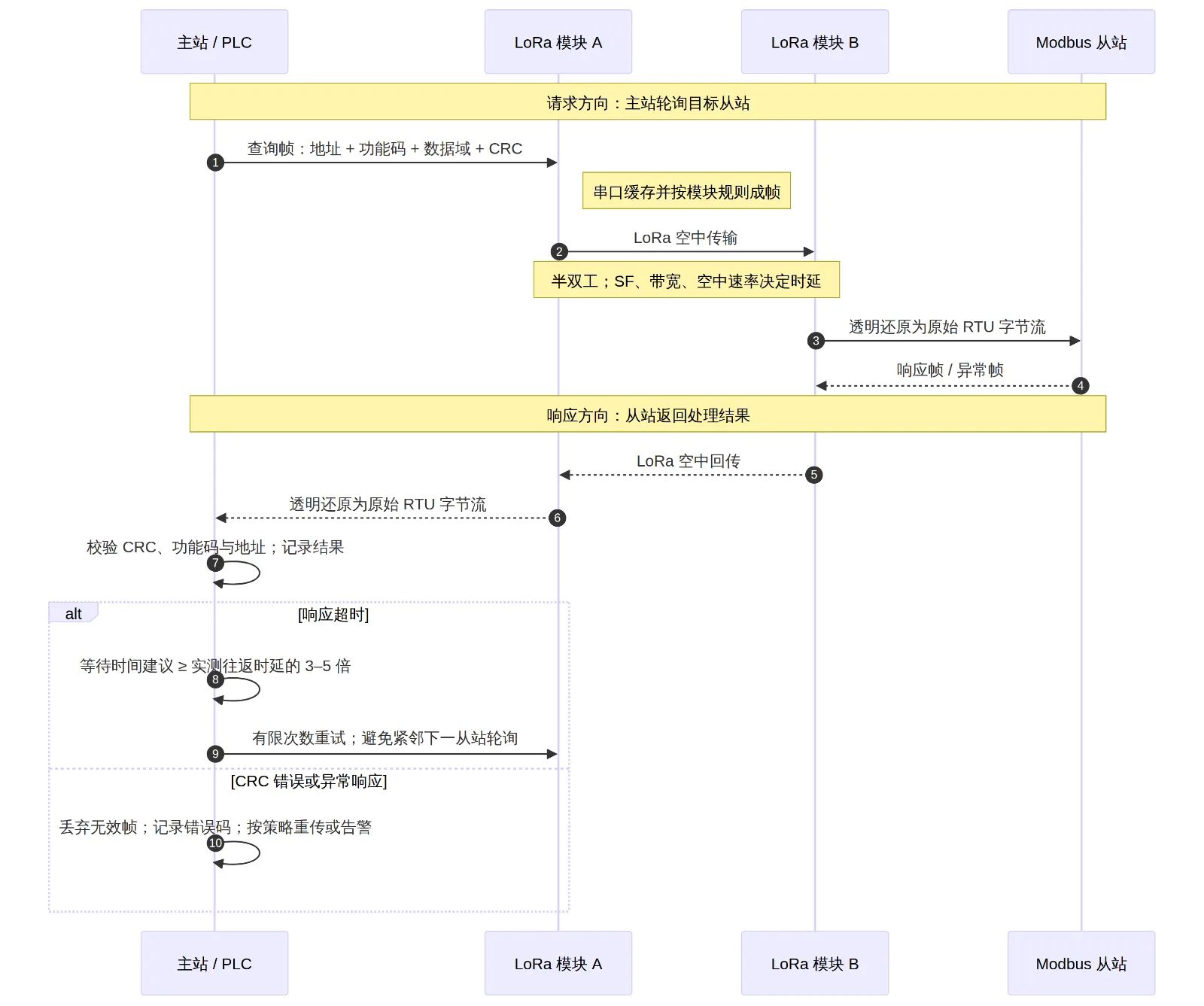

1.4 帧传输流程

一个完整的Modbus无线查询-响应流程如下：

1. 主站发查询帧：主站通过串口发送标准的Modbus RTU查询帧。
2. LoRa 发送端封装：主站侧的LoRa模块接收串口数据，将其封装为无线数据包。
3. 空中传输：数据包通过LoRa射频信号在空中传输。
4. LoRa 接收端还原：从站侧的LoRa模块接收射频信号，解包并还原为原始串口数据。
5. 从站响应：从站接收数据，处理后通过串口返回响应帧。
6. 反向回传：响应帧按照上述流程反向传输回主站。

1.5 需要自行处理的进阶问题

虽然LoRa模块提供透明传输，但客户在实际应用中仍需适配处理以下问题：

• 分包与粘包：例如，功能码03单次最多可读125个寄存器，导致帧长可能超过LoRa单包的最大载荷，需要在应用层进行分包发送和粘包重组。
• 超时不匹配：LoRa的往返时延（50-200ms，高SF下可达数秒）远大于Modbus默认的超时时间（200-500ms），需针对性调整。
• 多从站轮询冲突：由于LoRa通常为半双工通信，多从站并发响应会导致空中碰撞，需优化轮询策略。

2. 典型问题现象与场景

在实际部署中，将有线替换为无线后，常会遇到通讯失败或丢包率高的问题。这些问题往往在特定的设备和环境下显现。

现象描述：
在工厂仪表远程抄读或环境监测场景中，主站持续发送查询指令，但表现为持续无响应或大量CRC错误。

深层原因与挑战：

1. 分包/粘包导致的帧截断：由于LoRa单包载荷限制，长Modbus帧被强行截断，导致CRC校验失败。
2. 超时设置不合理：主站默认超时时间过短，在LoRa数据包还在空中传输时，主站已经判定超时并放弃接收或发起下一次查询。
3. 多从站冲突：在“一主多从”网络中，如果轮询间隔过短，前一个从站的响应可能与后一个查询帧在空中发生碰撞。

3. 原因排查与解决措施

面对上述问题，需要按照逻辑顺序进行系统性排查和参数优化。

3.1 检查串口参数匹配

排查动作：确认LoRa数传模块的波特率、数据位、停止位、校验位是否与Modbus设备完全一致。

常见误区：模块出厂默认参数通常为 9600/8/N/1，而现场设备实际可能使用 19200/8/E/1。

结果：参数不匹配会导致模块无法正确识别串口帧起始，表现为持续无响应或解析出乱码（引发大量 CRC 错误）。

解决措施：将LoRa模块的串口参数严格对齐连接设备。

3.2 检查无线速率与响应超时的匹配

排查动作：评估当前的空中速率和主站超时设置。 原理分析：LoRa空中速率越低（SF越大），单包传输时延越长。如果上位机 Modbus 超时设置过短（如默认 200-500ms），而 LoRa 往返时延已超过该值，就会频繁触发超时。同时，无线速率过低时，从站响应帧在空中传输时间过长，主站可能已经超时放弃接收。

解决措施：

• 根据实际传输数据量和距离需求，合理选择SF和空中速率。
• 关键操作：需将上位机超时时间调整为 LoRa 往返时延的 3-5 倍。

3.3 检查通信距离与干扰

排查动作：评估现场部署环境。

影响因素：

• 实际部署距离是否超出当前发射功率和 SF 配置下的有效覆盖范围。
• 现场是否存在电机、变频器、大功率设备等强电磁干扰源。
• 天线安装位置是否被金属柜体或建筑物严重遮挡。

现象表现：距离不够或干扰严重时，表现为间歇性丢包，信号越弱丢包越严重。 解决措施：

• 远距离或干扰严重的节点，换用大功率LoRa模块或加装高增益天线。
• 优化天线安装位置，尽量避开金属遮挡和强干扰源。
• 必要时，引入具备Mesh中继功能的节点延伸网络覆盖。

4. 适用边界与局限性

利用LoRa模块实现Modbus RTU无线传输并非万能，它具有明确的适用场景和技术限制。

适用场景：

• 适用于已有 Modbus RTU 设备通过 LoRa 无线延伸的场景，如工厂仪表远程抄读、环境监测、楼宇自控等。
• 透明传输模式：对上位机软件零改造，适合节点少、数据量小的简单场景。
• 协议转换模式（若模块支持）：适合节点多、需要网关集中管理的复杂场景。

限制与代价：

1. 不适合高频实时控制：LoRa 空中速率较低，无法满足毫秒级闭环控制的低延迟要求。
2. 轮询效率受限：LoRa多为半双工通信，同一时刻只能收或发，多从站轮询效率低于全双工有线网络。
3. 超时参数需放宽：高 SF 配置下时延大，必须相应放宽主站的超时参数，降低了系统的整体响应速度。
4. 大数据量传输受限：单包载荷有限，大数据量传输必须在应用层实现复杂的分包与重组逻辑。
5. 网络规模限制：建议单网络内从站数量控制在数十个以内，节点过多时轮询周期会显著拉长，影响系统可用性。

综上所述，LoRa模块为Modbus RTU的无线化提供了极具性价比的方案，但在实施过程中，工程师必须深刻理解LoRa的时延特性和单包限制，合理配置串口与无线参数，并适度调整主站的轮询策略，方能构建稳定可靠的无线通信网络。
