RS-485 转 LoRa 无线通信方案怎么搭建

2026-08-28 03:28

分享到:

现场已经铺了 RS-485 总线,设备跑着 Modbus RTU,现在因为布线困难或成本太高,想把这段链路改成无线。这类需求在工厂仪表远程抄读、农业传感器回传和楼宇设备监控里很常见。

这套方案适合什么现场

先确认场景是否对得上。适用前提是你已经有 RS-485 设备(工业仪表、电表水表、传感器、PLC 从站,多数跑 Modbus RTU),并且打算保留这些设备和 Modbus 协议不动,只把那段线缆换成无线。

适用的现场有几个共同特征,布线距离远或走线困难、数据量不大、对实时性没有苛刻要求。常见做法是工厂里的仪表远程抄读、田间的传感器数据回传、楼宇内分散设备的状态监控。如果你的目标是换掉设备、改写协议,或者要做高速实时控制,那这条无线透传路线并不合适。

自己搭还是用现成模块

核心决策只有一条:要不要自己把"RS-485 电平转换+单片机+LoRa 芯片+射频电路(或 LoRa 前端模块)"这条链路做出来。

自己搭,硬件上要处理几件占时间的事。半双工总线靠 DE/RE(驱动使能与接收使能)信号切换收发方向,而且驱动使能必须覆盖整帧,早关一位就会截断最后一个字节,TI 为此专门出了自动方向控制的参考设计(TIDA-01090,一种可照抄的电路样板)。下图展示了 RS-485 半双工总线的典型结构(图中也含全双工对照):主从节点通过一对差分线互联,总线两端各需一个终端电阻。

RS-485 半双工与全双工总线拓扑图

RS-485 全双工与半双工总线拓扑。半双工模式下所有节点共享同一对差分线,通过 DE/RE 控制收发方向;全双工则需要两对独立线路。

总线两端还要按 120 Ω 端接,并控制分支(stub,短支线)长度,拉出的短支线尽量短,太长会像天线一样反射扰乱信号。下图给出了正确的端接方式:标准端接在总线两端各放一个 120 Ω 电阻;噪声较大的现场可用两个 60 Ω 电阻加低通滤波器替代(AC 端接)。

RS-485 总线标准端接与 AC 端接示意图

RS-485 总线正确端接。左:标准 120 Ω 端接。右:AC 端接变体,用两个 60 Ω 电阻加电容滤除共模噪声。

软件上,单片机要写固件去驱动 LoRa 芯片:配置扩频因子、带宽、编码率、频点、发射功率和包格式,处理半双工收发的方向切换、FIFO 与中断、信道活动检测以及重传超时。这些寄存器配错一个,通信就起不来,这也是为什么多数改造项目更愿意直接用现成透传模块,而不是从固件重新调起。

硬件上,LoRa 芯片只是射频链路的起点。要自己布 50 Ω 阻抗线、做阻抗匹配和天线匹配网络、处理晶振与 TCXO 起振,再做 ESD 和 EMC 防护。板子还要过 SRRC(国内型号核准)这类无线电认证,出口则对应 FCC 或 CE,需要矢量网络分析仪、频谱仪和一轮整改。没有射频经验和仪器,新手常常卡在这一步。

自己搭,这几件硬件和固件工作都要走完设计和验证,工期主要花在这里。

原生带 RS-485 接口的 LoRa 透传模块,把电平转换电路和 LoRa 透传固件都做进了模块里。选它就省掉了这两段最重的自研工作,射频链路、阻抗匹配和型号核准也由模块厂商一并完成;剩下需要你处理的只剩隔离与供电。RS-485 允许 -7 V 至 +12 V 的共模电压,工业现场常见的地电位差和瞬态过压是隔离与 ESD 设计要解决的问题。

原生 485 型号按供电电压分成几档,落地时最先要处理的是供电,电压档位和现场电源对不上就要多焊一级 DC-DC。

电压档位

代表型号(功率)

现场 24 V 配电下怎么接

3.3~6.5 V

LoRa6100Pro、LoRa6100DZ(均为 1 W)

需外加一级 DC-DC,把 24 V 降到 5 V 左右

9~30 V

LoRa6200Pro(2 W)、LoRa6500Pro(5 W)

直接并接现场 24 V,省掉降压

12~30 V

LoRaP30Pro(30 W)

需 24 V / 5 A 级独立供电

3.3~6.5 V 档无论如何都要多焊一级 DC-DC。

需要隔离的场景(变频器与电机周边、跨配电箱、布线超 50 m)要外挂隔离型收发器或光耦隔离转换器,具体做法见「落地时要注意什么」一节。如需确认规格,请联系我们的技术支持。把供电电压、原生 485 接口、隔离规格、发射功率档位和频段版本一次问清,能更稳妥地选到可以顺利装好通电的型号。

选型看哪几个参数

下面按接口、空中速率、供电电压、发射功率几个维度筛选。需要横向比较全部型号,可查看 LoRa 模块产品总览

第一,接口必须是原生 485 型号,因为选错就退回到自己做电平转换。注意 LoRa6100II 是 TTL 接口,接 RS-485 设备需外加转换,选型时别把它归入原生 485 型号。订购时要在型号后指定 RS-485 接口版本(如 LoRa6100Pro-485-433),频段版本也要选对。

第二,空中速率按距离选。扩频因子(SF,Spreading Factor)越高,灵敏度越好、距离越远,但单帧在空中停留的时间也越长。SF 越高,信号撒得越开,传得越远但也越慢。下表给出带宽 125 kHz、编码率 4/5、接收增益提升模式下,三种 SF 的典型取值。

扩频因子(SF)

比特率(约)

接收灵敏度(典型)

10 字节载荷空中时间

SF7

5.47 kbps

-124 dBm

约 41 ms

SF9

1.76 kbps

-130 dBm

约 144 ms

SF12

293 bps

-137 dBm

约 991 ms

表里比特率和空中时间是按公式代入计算出来的,不是 Semtech datasheet 直接给的数值;灵敏度为 Semtech datasheet 典型值,原表未标注编码率,故仅作区间参考。实际选型时,距离够用就尽量选高速率,把空中时间压下来,方便安排轮询与超时。不过要提醒,表中的空中时间只是芯片层面的计算值,实际能传多远还要看天线增益、架设高度和现场遮挡。

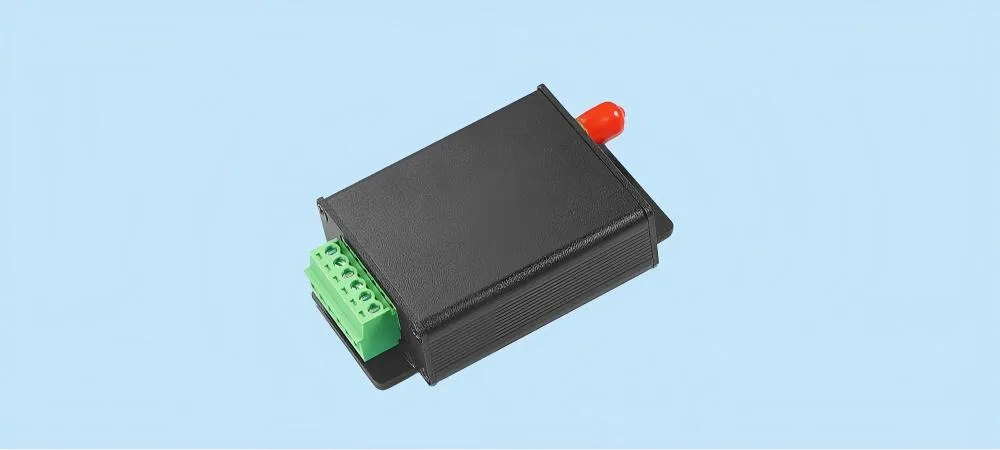

第三,供电电压优先,封装大小次之。供电档能直接并 24 V 就最省事;体积上,LoRa6100Pro-mini 是邮票孔小封装、适合嵌入自有设备,LoRa6200Pro 与 LoRa6500Pro 是带接线端子的铝合金外壳、适合外挂安装,按安装空间选。推荐型号 LoRa6200Pro 为 2 W、9~30 V、可选 RS-485 接口、带可拆卸接口。

LoRa6200Pro 模块外观图

LoRa6200Pro(2 W),工业级铝合金外壳,自带可拆卸接线端子,支持 TTL/RS232/RS-485 多种电平接口。

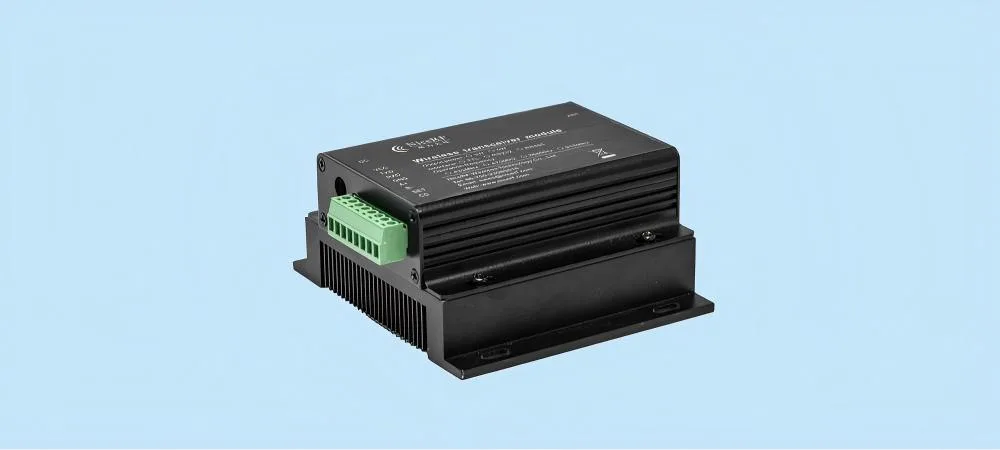

LoRa6500Pro 为 5 W、9~30 V,同样可选 RS-485 接口,可直接接现场 24 V。

LoRa6500Pro 模块外观图

LoRa6500Pro(5 W),大功率型号带散热片,同样支持 RS-485 原生接口,可直接接入现场 24 V 配电。

现场配电多是 24 V,选 3.3~6.5 V 档(LoRa6100ProLoRa6100DZ,均为 1 W、原生 RS-485 接口)就得自己加一级 DC-DC(直流降压模块,把 24 V 降到 5 V 左右);LoRa6100Pro-mini 是小体积邮票孔封装,适合要把无线做进自己产品的人。

第四,发射功率按距离和合规来定,不要盲目追高。功率越高,传输距离越远,但功耗、体积、散热和频段合规压力都跟着上来。多数 RS-485 改造场景,1 W(LoRa6100Pro、LoRa6100DZ)到 2 W(LoRa6200Pro)已经够用。现场遮挡多、距离更远,再上 5 W(LoRa6500Pro)。30 W 的 LoRaP30Pro(12~30 V,双天线,210×151 mm)是专用远距离设备,一般改造用不到这么大的功率,只在超远距离才考虑。功率档位还要和频段合规一起看:470~510 MHz 下,100 mW 及以上的档位基本都要频率使用许可,下单前先确认(见下一节)。

多数型号工作在 470~510 MHz,而这一频段在国内受工信部 2019 年第 52 号公告约束。该公告对民用计量仪表类别规定:等效全向辐射功率(e.r.p,即法规对发射功率的限定值)须不超过 50 mW 才算微功率豁免,同时占用带宽 ≤500 kHz、单次发射 ≤1 s、限小范围组网、单信道、须发射前搜寻。对照上一段的限值,100 mW 及以上的全档位都超出微功率豁免范围,不是只有大功率型号才超。无相应频率使用许可或台站执照时,这套档位在 470~510 MHz 基本不能合法开机,下单前须先确认许可路径。

系统怎么连

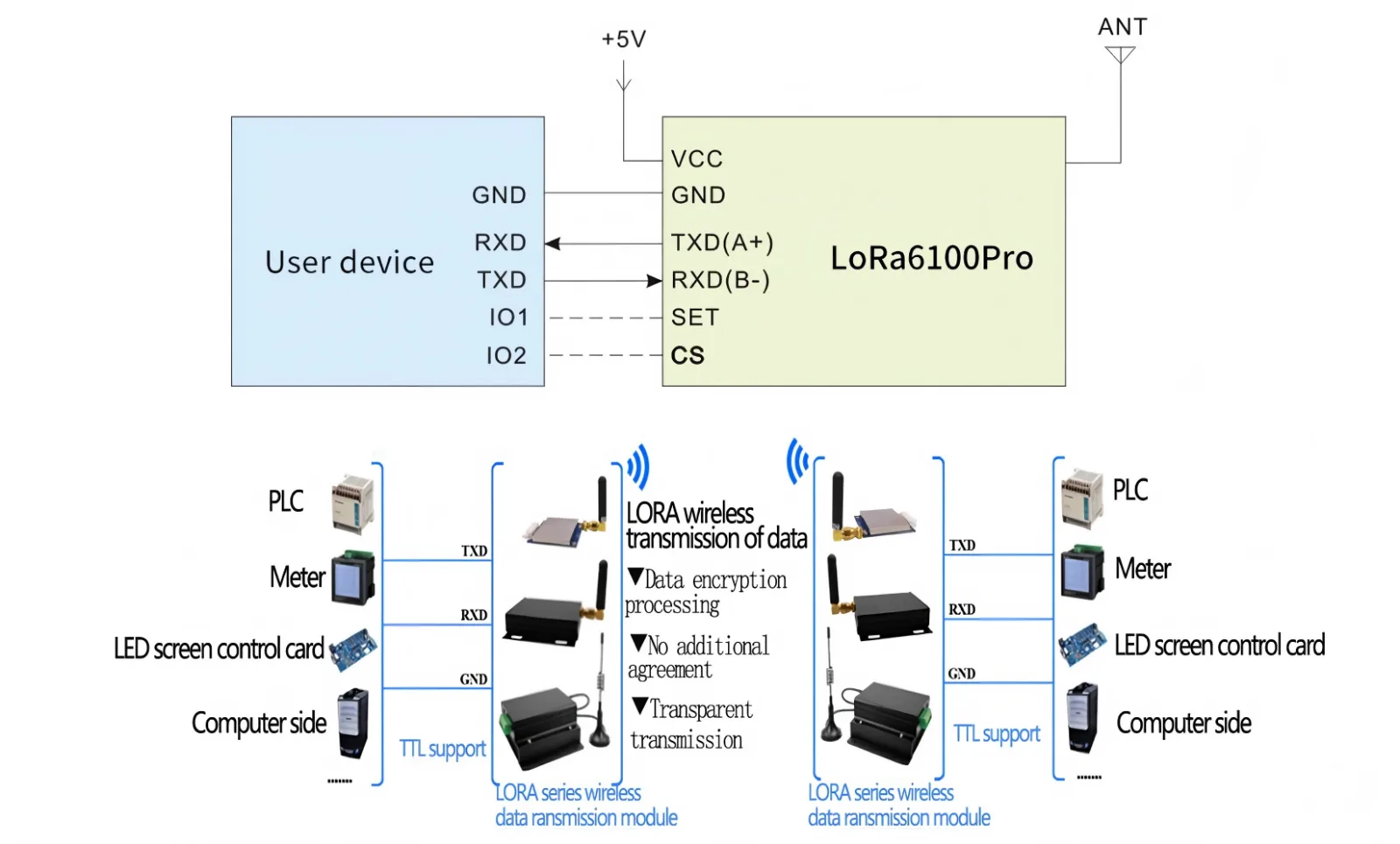

链路结构为 RS-485 设备 → LoRa 透传模块 →(无线链路)→ LoRa 透传模块 → 上位机或 PLC,模块替换的正是中间那段线缆,两端对称。下图展示了典型应用方式:现场仪表/PLC 通过 RS-485 接入一侧 LoRa 模块,数据经无线透传到达另一侧,再由 LoRa 模块转回 RS-485 送往上位机。

RS-485 转 LoRa 无线透传系统拓扑图

上:单模块接线示意(用户设备 ↔ LoRa 模块的 VCC/GND/RXD/TXD)。下:完整系统拓扑(PLC / 仪表 / 控制卡 ↔ LoRa 无线透传模块 ↔ 无线链路 ↔ LoRa 模块 ↔ 上位机)。

两端各放一个同型号的原生 485 LoRa 模块,成对使用。模块对外提供 A+、B-、VCC、GND 等引脚,其中 A+ 接设备 485 的 A、B- 接 B,VCC 接供电,GND 接同侧设备的数字地。下图以 LoRa6100Pro 为例给出引脚定义与实物对照:

LoRa6100Pro 引脚定义图

LoRa6100Pro 引脚定义。Pin 1=VCC(典型 5 V),Pin 2=GND,Pin 3=TXD/A(接 RS-485 的 A),Pin 4=RXD/B(接 RS-485 的 B),Pin 5=SET(配置使能),Pin 6=CS(低功耗控制)。

引脚号

定义

说明

1

VCC

接正电源(典型 5 V)

2

GND

接地

3

TXD/A

接 485 的 A

4

RXD/B

接 485 的 B

5

SET

配置参数使能(低电平进入参数配置,默认高电平正常输出)

6

CS

模块使能脚(内置上拉)。注:默认出厂版,休眠电流 <200>

现场原有的 RS-485 总线拓扑、端接和接地仍然成立,无线这一段不改变 Modbus 的主从关系。RS-485 在 100 kbps 速率下,经验传输距离约 1200 m,这是应用指南给出的经验曲线,不是标准强制规定。

每个模块只和同侧设备的数字地相连,在本地段内严格单点接地(所有设备地线只在电源端汇接一处,不在两端重复接地)。屏蔽层也只在一端接地。两端靠无线链路天然隔开,没有物理导线相连,不能把两侧地线直接连到一起;跨配电箱、地电位差大时,靠外挂隔离型收发器解决,而不是把两端共地。否则地电位差会经 485 总线窜入杂讯,造成误码甚至损坏接口。

配置要动哪几项

串口侧,把波特率、数据位、停止位、校验位配成与现场 RS-485 设备完全一致。模块支持 1200~115200 bps 共 10 档波特率,数据位 7/8/9,停止位 1/2,校验无/奇/偶,出厂默认 9600 / 8 / 1 / 无。

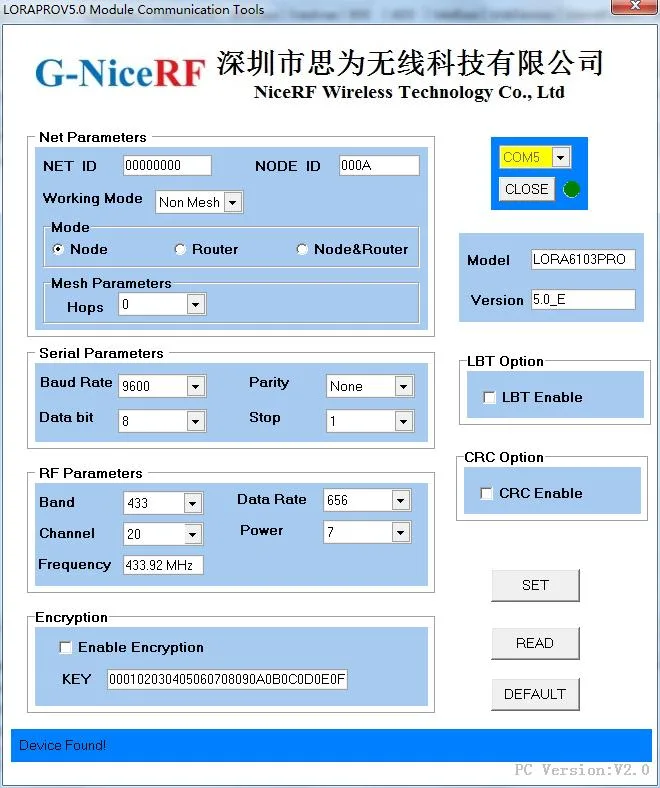

无线侧,两端必须一致的是频段、信道、NET ID(4 字节)、空中速率,以及启用加密时的密钥。配置通过厂家的 PC 配置软件完成,配合配套的 USB 转接小板把模块连到电脑。下图是配置软件界面,需要逐项设置的有:网络参数(NET ID、NODE ID)、工作模式(Node / Router)、串口参数(波特率、数据位、校验、停止位)和射频参数(频段、信道、空中速率、发射功率),启用加密时还需写入密钥。

NiceRF 模块配置软件界面截图

NiceRF Module Communication Tools 配置界面。两端模块的 NET ID、频段、信道、空中速率必须一致;NODE ID 在 MESH 模式下须唯一。

两端模块的频段、信道、NET ID(4 字节)、空中速率须逐项设为一致,启用加密时再加密钥。NET ID 填 8 位十六进制(如 12 34 56 78),两端必须完全相同。官方工作模式是透明传输(Transparent Data Transmission)与 MESH 组网,寻址用节点 ID(NODE ID)/ 网络 ID(NET ID)。透明传输就是模块只当水管过字节流;MESH 则是多节点接力转发,扩大覆盖范围。两端能否互通取决于 NET ID 是否一致,MESH 模式下各节点还要有唯一 NODE ID。

无线延伸之后还要处理的四件事

透传只搬字节流、不认 Modbus 协议,所以 Modbus 超时要按空中时间重算。上位机默认的几百毫秒超时是按有线链路设的;低速率下单帧空中时间能到数百毫秒甚至接近一秒,一来一回就超时。应当用最长帧的往返空中时间加余量来设置超时,而不是沿用有线默认值。

它也不认地址。一主多从时所有从站都会收到同一帧,靠 Modbus 自身的从站地址区分应答。因此轮询必须串行,等一个答完再问下一个,不能像有的总线那样并发。

轮询节奏由空中时间决定下限。节点越多,一轮扫完的周期越长。采集频率要按单帧空中时间乘以节点数反算每轮最长时间,再留出余量来定;先定了频率再反推,会发现单轮所需时长超过采集间隔,反而扫不完。

单帧长度要控制。批量读多个寄存器可能超出模块单包长度(如 200 字节上限),需要把读取拆小、拉开发送间隔。

落地时要注意什么

空中速率低,不适合大数据量或高频实时采集。

半双工模块同一时刻只能收或发。

节点规模受单信道半双工和冲突概率约束。一主多从每轮必须串行轮询,规模上限按"单帧空中时间 × 节点数 + 余量"反算每轮最长时间。

470~510 MHz 在工信部 2019 年第 52 号公告中归入民用计量仪表等限定类别(具体条件见选型一节)。RS-485 仪表抄读通常按“民用计量仪表”类处理,限值 ≤50 mW e.r.p(见选型一节),已远低于 1 W,所以无论归入哪类,1 W 起的模块都须取得频率使用许可。通用无线遥控频段 433.05~434.79 MHz 为 ≤10 mW、470~566 MHz 为 ≤5 mW,属另一子类。因此这套 1 W 起、最高 30 W 的模块要进入国内 470~510 MHz 应用,须取得相应频率使用许可或台站执照,或面向 868 / 915 MHz 出口市场。这是全行业大功率 sub-GHz(亚 GHz,即低于 1 GHz 的频段,433 / 470 这一段)数传的共同前提,采购前请先对照设备类别与频率使用许可要求确认。

接 RS-485 设备,隔离加不加,看现场环境。室内近距离、周边没有变频器这类大功率设备,通常可以不隔离。变频器与电机周边、跨配电箱、布线超过 50 m,要加隔离型收发器或光耦隔离转换器。户外长线或靠近电力设备的场景,隔离之外还要 TVS(瞬态电压抑制二极管)浪涌保护、屏蔽层单端接地、严格单点接地。

参考资料

SLLA272D《The RS-485 Design Guide》

SLLA070D《RS-422 and RS-485 Standards Overview》

TIDA-01090《Automatic Direction Control for RS-485》参考设计

SX1268 数据手册 Rev.1.2

SX1276/77/78/79 数据手册 Rev.7

LLCC68 数据手册 Rev.1.1

工业和信息化部《微功率短距离无线电发射设备目录和技术要求》(2019 年第 52 号公告)

G-NiceRF LoRa6200Pro 规格书 V2.2

G-NiceRF LoRa6500Pro 规格书 V4.3

G-NiceRF LoRa6100Pro 规格书 V4.2

G-NiceRF LoRa6100DZ 规格书 V1.3

G-NiceRF LoRa6100II-2W 规格书 V1.5

G-NiceRF LoRaP30Pro 规格书 V2.2
