多频并行无线接收网关设计:面向多通道数据汇聚的实现思路

2026-09-03 08:26

分享到:

在传感器采集、工业控制、无线抄表和设备状态监测等场景中,现场终端可能按照不同工作频点发送数据。若接收侧需要同时覆盖多个固定频率,常见的单射频收发方案通常需要在频点之间轮询切换。由于每次切换后都要重新进入监听状态,设备在某一频点驻留时无法接收其他频点的报文;当终端上报时间不可预测或报文持续时间较短时,在扫描周期、驻留时间和报文发送时序不变的条件下,未被及时接收的概率可能随通道数量增加

多频并行无线接收网关,是指通过多个独立无线接收模块分别驻留于指定频点,并将各路有效数据逐级汇聚后输出的接收架构。该方案的目标并非提高单一链路速率,而是降低多频监听过程中的切换空窗,使多通道接收更稳定、更便于扩展。

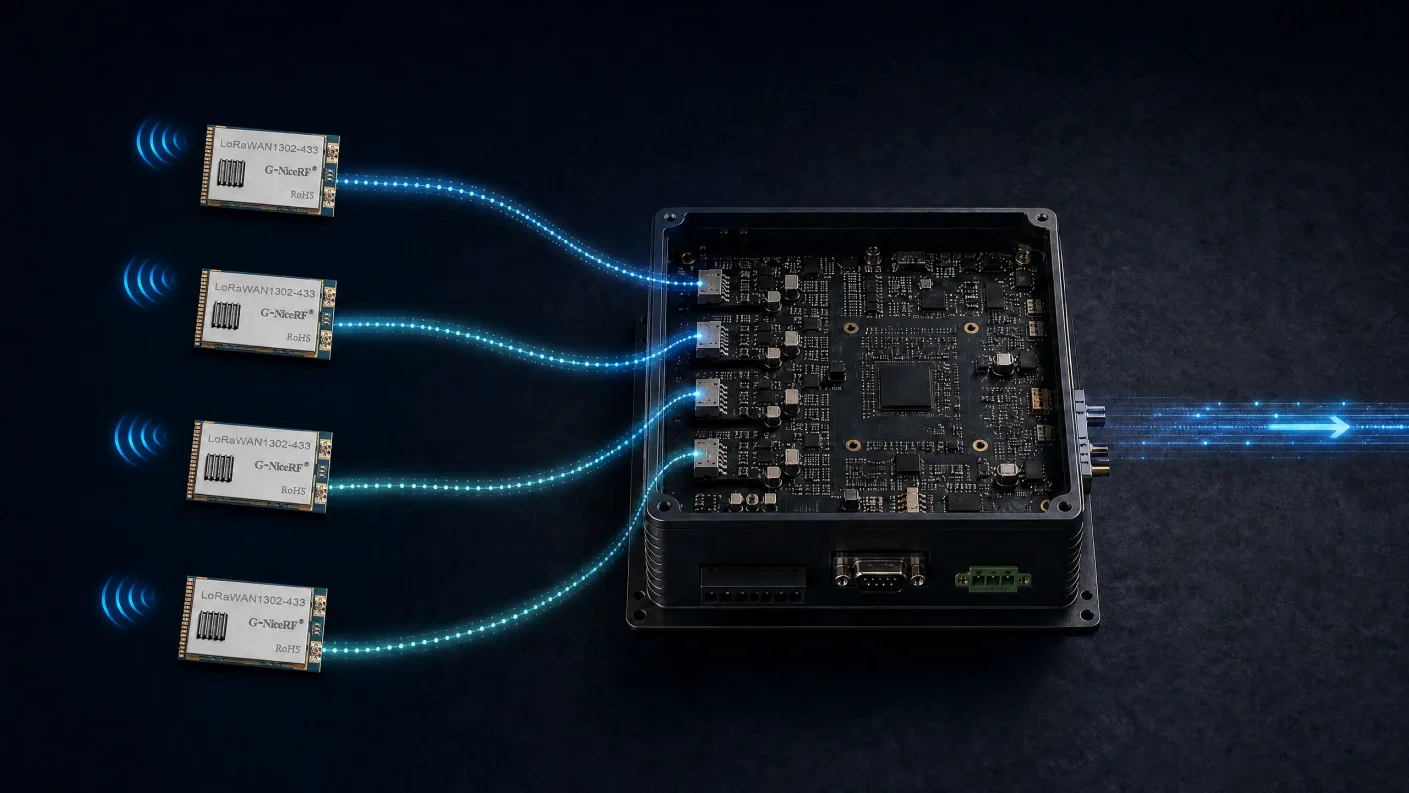

多频并行无线接收网关分级汇聚架构图

多频接收的工程问题

单射频芯片在一个时刻通常只能在一个中心频率及其对应的带宽范围内完成接收。对于存在多个离散频点的系统,若采用软件轮询方式,需要依次完成频率配置、锁定、监听和下一频点切换。该模式结构简单,适合通道数量少、上报周期可控且允许一定延迟的应用;但在多节点异步上报条件下,某一频点的有效报文可能恰好落在接收机监听其他通道的时间段内。

多频并行架构以硬件并行取代频率扫描。每个无线接收模块绑定一个预设通道并持续监听,因而不再依赖循环切换频点。接收侧在物理层完成多通道并行覆盖,再由微控制器完成报文识别、缓存和汇总,最终以统一接口交付给主控设备或上位机。

对比维度

单模块轮询接收

多模块并行接收

频点处理方式

按时序依次切换与监听

各模块固定驻留于指定频点

多通道响应

受扫描周期与驻留时间影响

各通道可同步监听

漏收风险来源

切换空窗、报文与监听窗口错位

缓存处理、接口带宽与协议设计

通道扩展方式

增加扫描周期或压缩驻留时间

增加接收模块与汇聚节点

适用条件

通道少、时序可控、成本敏感

多频点、异步上报、连续监听需求

并行网关的总体架构

一个多频并行无线接收网关可划分为射频接收层、边缘汇聚层和主控输出层。射频接收层由多个无线接收模块组成,每个模块配置为独立的工作频点或频道;边缘汇聚层由多级微控制器构成,用于读取模块数据、判断报文边界并转发完整帧;主控输出层则向外部设备提供统一的串口数据接口。发射部分可根据项目需求独立设置为单频发射、分频发射或多模块发射,避免与接收架构强行耦合。

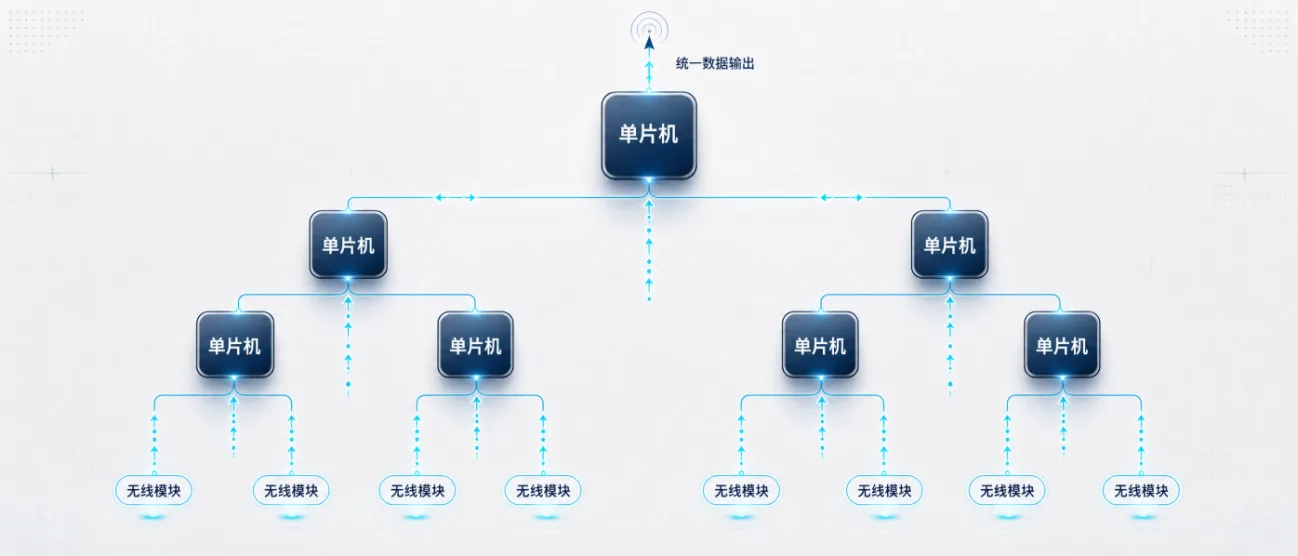

下图展示了典型的二叉分级汇聚思路。底层接收模块以成对方式接入一级微控制器,一级输出再进入二级微控制器,逐级合并后形成单路输出。对于通道数为 N 的系统,汇聚层可按 2、4、8 等层级扩展;如通道数并非 2 的整数次幂,最后一级可保留单路直连或采用不对称分支。

多频并行无线接收网关系统框图

架构层级

主要组成

关键职责

射频接收层

N 个无线接收模块

固定监听各自频点,完成无线报文接收与基础解调

一级汇聚层

多个一级微控制器

从两路或多路输入读取数据,识别完整帧并缓存

中间汇聚层

二级及以上微控制器

对下级完整报文进行排队、封装和上行转发

主控输出层

最终汇聚节点、外部接口

统一输出数据,并供主机进行业务处理

分级汇聚的实现流程

从工程实现角度看,分级汇聚的核心是确保每一层只转发完整且可识别的数据帧。底层模块接收到无线数据后,可通过 UART、SPI 或 GPIO 中断等方式通知一级微控制器。一级节点对输入数据进行帧起始、长度、校验或超时判断,在确认帧完整后写入发送队列;后续节点采用相同原则,对来自下级的报文完成读取与转发。

具体实现可按以下逻辑展开:

  1. 根据目标系统需要覆盖的固定频点数量 N,配置 N 个独立无线接收模块,并为每个模块分配明确的通道编号。
  2. 将两路或多路模块数据接入同一个一级微控制器。一级节点为每个输入端配置独立接收缓冲区,避免两路数据在软件处理中相互覆盖。
  3. 将相邻一级节点的输出接入二级微控制器,并采用相同的“接收、校验、入队、转发”机制继续汇聚。
  4. 当任一输入端获得完整报文时,节点按照既定优先级或先进先出规则,将报文连同通道标识一并送往上一级。
  5. 重复上述结构,直至所有通道数据汇聚为一路,并通过最终节点的 TXD 向外部主控、上位机或边缘计算设备输出。

为了使外部设备能够识别报文来源,建议在汇聚层定义统一的数据封装格式。除原始有效载荷外,封装中可包含通道编号、报文长度、接收时间戳、接收信号强度(如模块支持)及校验字段。这样,主机即使只接收一路串口数据,也能够按通道进行解析、记录和业务分发。

接口与缓存设计要点

多路并行接收并不意味着所有数据都可以无条件地立即输出。随着接收通道增加,汇聚链路中可能出现短时间内多帧同时到达的情况。因此,系统设计应同时评估每级微控制器的串口数量、处理能力、缓冲区容量和上行接口带宽。

若采用 UART 作为模块与微控制器之间的接口,可根据模块数据速率和并发报文数量预留足够的波特率余量。对于上行总线,也应按照峰值报文量而非平均流量进行估算。若瞬时输入总量超过输出接口的持续承载能力,节点应通过环形缓冲区或消息队列暂存数据,并在缓冲区接近阈值时记录异常状态,以便排查协议参数或主机处理性能。

设计项

建议关注点

设计目的

通道标识

在首次汇聚时写入 Channel ID

保持数据来源可追溯

帧边界

长度字段、结束符、校验或超时机制

避免半帧与粘连帧被误转发

缓冲机制

输入独立缓存、发送队列、溢出标记

应对短时并发到达

转发策略

先进先出、优先级或按通道轮询

平衡时延与业务优先级

故障监测

模块在线状态、错误计数、缓存水位

支持现场诊断与维护

参数一致性

频点、空中速率、调制、协议格式

降低链路配置不一致造成的接收异常

应用边界与方案选择

多频并行接收网关适用于多个固定频点需要长期同时监听的场景,例如多区域传感器采集、不同频点设备兼容接入、工业设备无线状态回传及多制式项目中的独立通道接收。对于频点数量有限但实时性要求较高的系统,该方式可以将频率切换从关键接收路径中移除,便于建立更清晰的链路时序与故障定位机制。

需要注意的是,是否采用并行架构不应仅由通道数量决定。系统还应综合考虑终端上报密度、报文长度、目标时延、射频模块隔离度、天线布置、整机功耗和成本预算。若多个接收模块位于同一设备内,应在射频与结构设计阶段关注相邻模块之间的干扰、天线间隔和电源噪声,必要时通过频率规划、屏蔽和合理的PCB布局降低互扰。

NiceRF 思为无线面向 LoRa、(G)FSK、UWB、DMR 等无线通信技术提供模块与方案支持,可结合项目的工作频段、接口形式和数据组织方式,对多通道接收及网关侧数据汇聚进行方案评估。[1]

结语

多频并行无线接收网关的价值,在于把“频率轮询”转化为“通道并行”,再通过分级汇聚将多路无线数据收敛为可管理的单一输出接口。对于需要持续监听多个固定频点的应用,这种架构能够减少由频率切换带来的接收盲区,同时保留按通道扩展和分层定位的工程优势。

实际项目中,应先确定频点数量、终端上报模型和上行数据量,再选择合适的模块数量、汇聚拓扑和输出接口。通过明确的帧封装、充分的缓存设计以及合理的射频隔离,多频并行接收方案可以成为多通道无线数据接入的一种稳健实现路径。
