SA828通过PC软件配置参数步骤

SA828是一款性价比很高的全功能对讲机模块，可用我司的PC软件简单快捷地设置模块的哑音,收发频率和静躁等级等参数。用户只需在此款模块上外电源,喇叭和音频电位器，即可作为有16种频率通道可调的一个小型的对讲机。简化的接口和超小的体积使此款模块得以广泛的应用，亦能方便快捷地嵌入到各项手持设备中，以提高终端产品的综合性能。

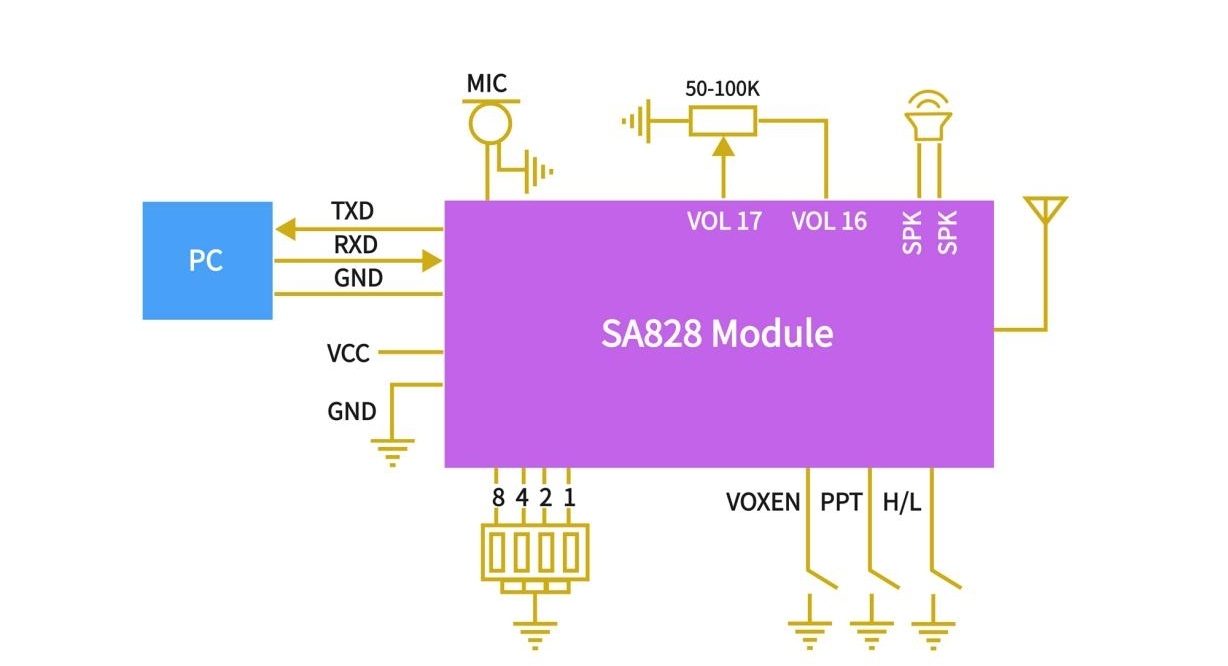

模块与PC链接图

参数配置

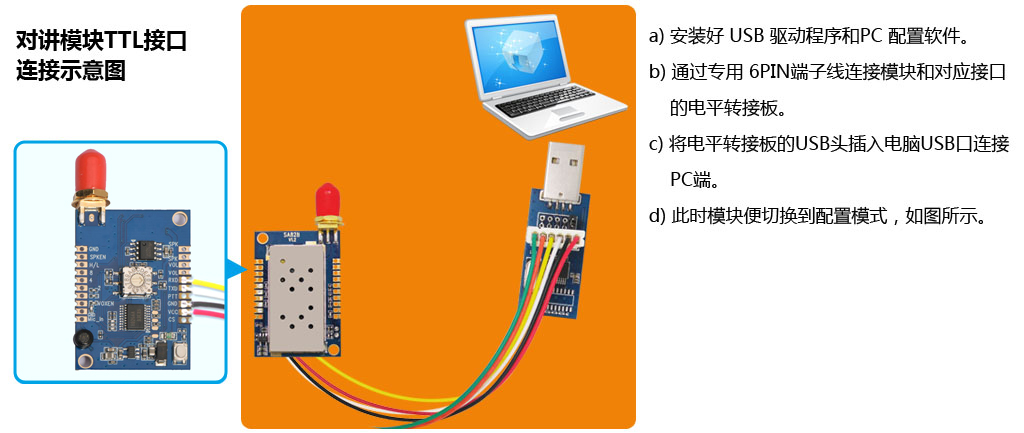

模块提供了良好的用户接口（标准串口），用户可以通过串口发送指令来调节和读取模块的参数。模块内部集成了存储器，配置的相关参数掉电均可存储。我司还免费为客户提供PC端配置软件，通过USB电平转接板即可轻松连接到PC端，供用户调整内部的射频参数。连接方式如下图所示：

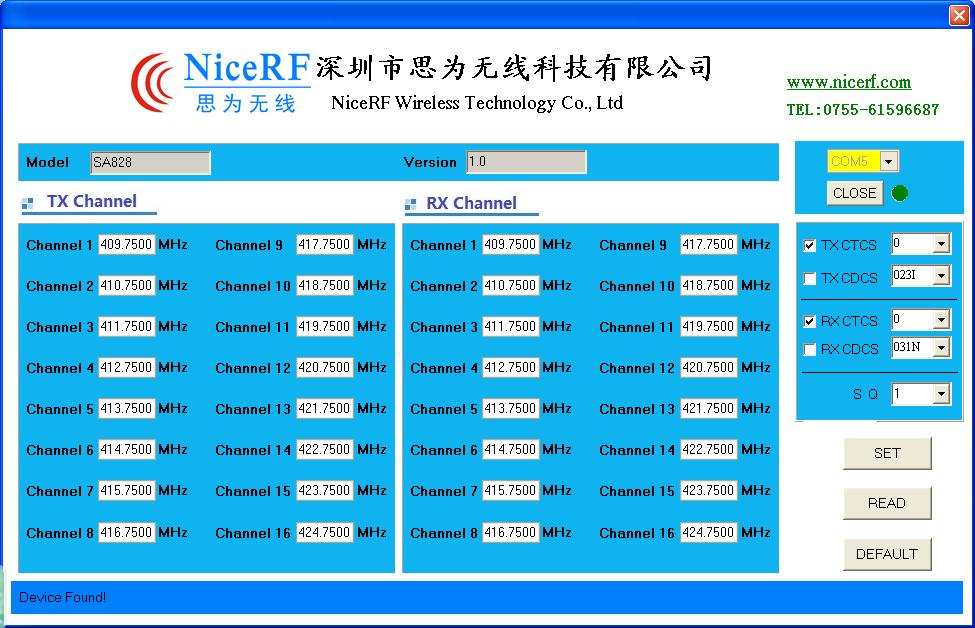

连线成功后，PC端即可读取到模块当前的参数配置，如下图所示：

• TX channel：模块的发射频率，共16组，默认出厂设置如上图界面所示。
• RX channel：模块的接收频率，共16组，默认出厂设置如上图界面所示。
• TX CTCS：模块的发射模拟哑音，38级可选，出厂设置默认为0。
• TX CDCS：模块的发射数字哑音，166级可选，出厂设置默认无数字哑音。
• RX CTCS：模块的接收模拟哑音，38级可选，出厂设置默认为0。
• RX CDCS：模块的接收数字哑音，166级可选，出厂设置默认无数字哑音。
• SQ：接收静噪等级，8级可选，默认为1。

★ 注：模拟哑音和数字哑音只能二选一。
