ANT+ 无线串口模块 RF51422

RF51422是一款UART接口的ANT+无线收发模块,内部使用了高性能的SOC芯片,集成了ANT+协议栈。客户可通过标准的UART命令直接实现ANT+设备间的数据收发通讯,主要应用于开发标准ANT+协议的相关产品。此模块可以兼容市面上绝大部分的ANT+协议设备。
无线串口模块RF51422严格使用无铅工艺生产和测试,符合 RoHS、Reach 的标准。

联系我们

分享产品:

规格书&附件下载

产品规格书:RF51422 ANT+ 串口收发模块规格书V2.0.pdf

封装尺寸:RF51422 Package.rar

其它附件:ANT模块协议.pdf

性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)
参 数 最 小 典 型 最 大 单 位 条 件
运 行 条 件
工作电压范围 1.8 3.3 3.6 V
工作温度范围 -40 25 85
电 流 消 耗
发射电流   6.8 8 mA @3.3V
接收电流   2.9   mA @3.3V
休眠电流   0.26   mA

产品特点

  • 标准ANT+ 协议接口
  • 支持串口固件升级
  • 嵌入式小体积
  • 低功耗,高性价比
Configuration Messages
Unassign Channel Assign Channel Set Channel ID
Channel Messaging Period Channel Search Timeout Channel RF Frequency
Set Network Key Transmit Power Search Waveform
Add Channel ID to List Add Encryption ID to List Config ID List
Config Encryption ID List Set Channel Tx Power Channel Low Priority Search Timeout
Enable Extended Messages Lib Config Frequency Agility
Proximity Search Channel Search Priority Configure Advanced Burst
Configure Event Filter Configure Selective Data Updates Set Selective Data Update (SDU) Mask
Enable Single Channel Encryption Set Encryption Key 1.27 Set Encryption Info

应用领域

  • ANT+接收设备
  • 自行车传感器
  • ANT+传感器
  • 运动传感器

无线串口模块RF51422的典型应用电路

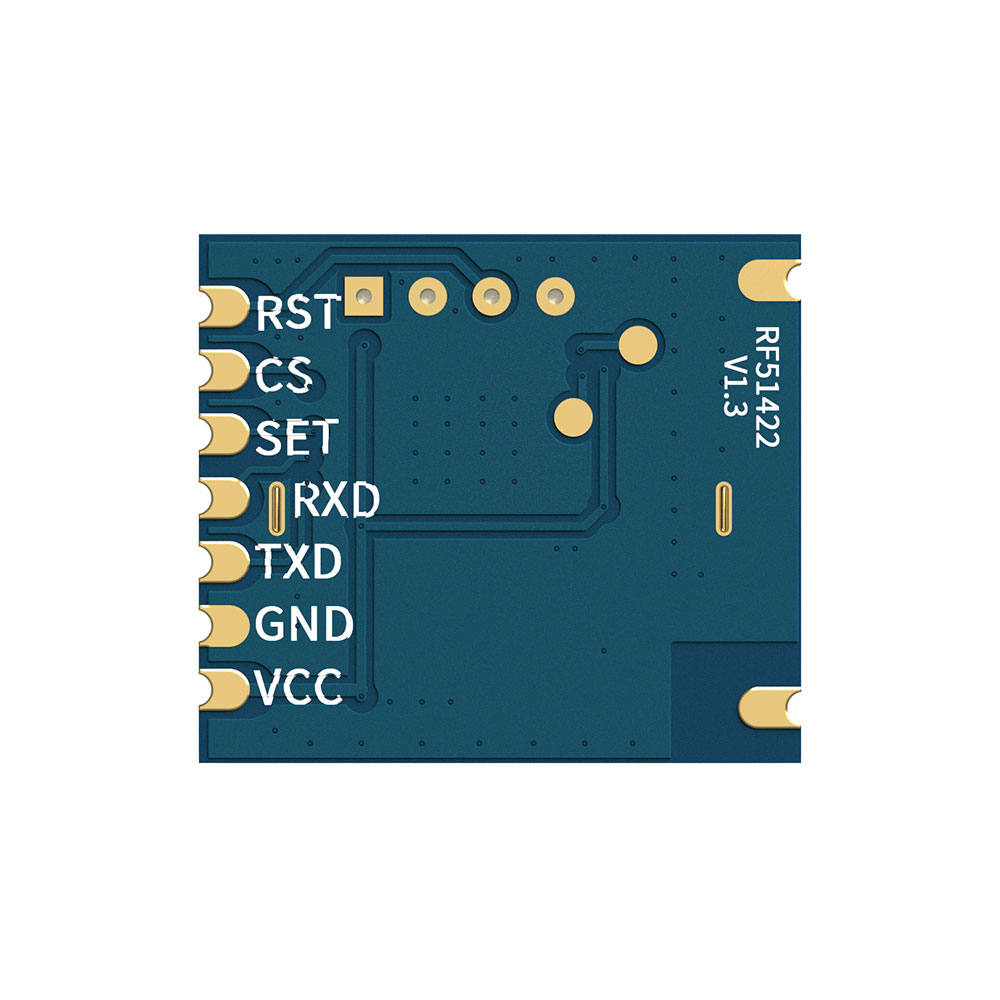

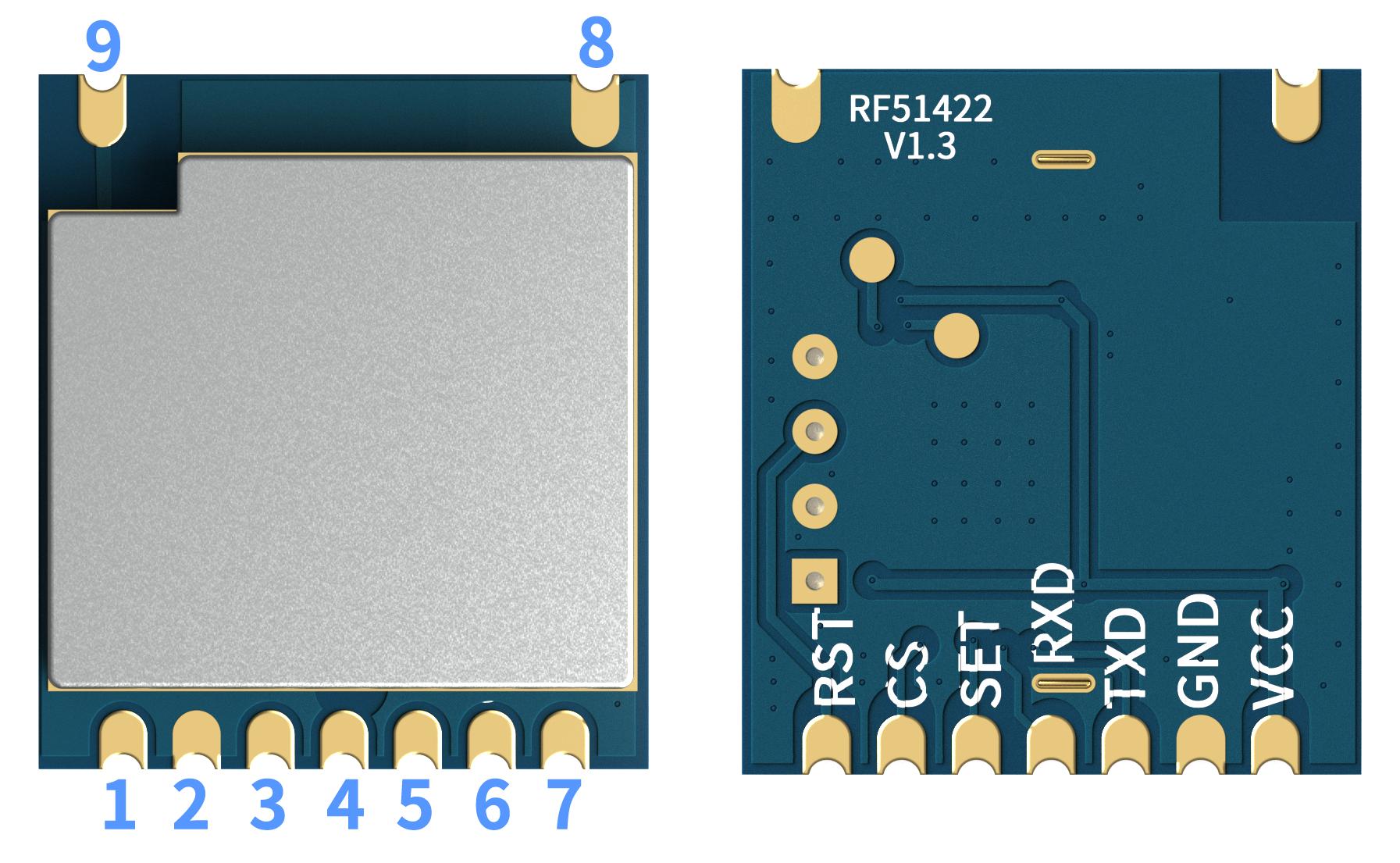

无线串口模块RF51422的引脚定义

脚位编号 引脚定义 描述
1 VCC 电源正极
2 GND 电源地
3 TXD 串口TXD
4 RXD 串口RXD
5   SET 进入DFU(固件升级)模式控制脚,拉低该引脚,再给RESET脚一个低脉冲,模块重启后进入DFU模式。拉高或悬空该引脚,上电或复位则进入正常工作模式。
6 CS 休眠控制脚,拉低CS模块休眠,拉高或悬空则模块正常工作
7 RESET 拉低该引脚模块复位,拉高或悬空则模块正常工作
8 GND 电源地
9 ANT 天线接口

无线串口模块RF51422的机械尺寸
