Beacon模块Beacon128
Beacon模块Beacon128
Beacon模块Beacon128
Beacon模块Beacon128

SPI接口 蓝牙协议 广播通信 Beacon模块Beacon128

我司的Beacon128无线模块是一款SPI接口的底层通讯模块,他与蓝牙底层有着同类的构造,故而和蓝牙的广播模式有着相同的协议,但相比传统蓝牙而言具有更简化的协议,使得开发使用起来更加方便快捷。
1. Beacon模块采用蓝牙协议,可以和BLE模块通信,可以和手机通信。
2. 比BLE距离远。
3. 广播通信,可以1对1, 多对多,没有数量限制。
4. 可以和安卓,苹果手机通信。
5. Beacon128,SPI接口,软件,硬件技术支持,价格便宜。

联系我们

分享产品:

规格书&附件下载

产品规格书:Beacon128 前端模块V1.1.pdf

封装尺寸:Beacon128 package.rar

示例代码:Beacon128_demo.rar

性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)
参 数 最 小 典 型 最 大 单 位 条 件
运 行 条 件
工作电压范围 2.3 3.3 3.6 V
工作温度范围 -40 25 85
电 流 消 耗
发射电流   12   mA @3.3V
接收电流   12.9   mA @3.3V
休眠电流   20   uA
射 频 参 数
频率范围 2.4   2.484 GHz
发射功率 -18   + 4 dBm @2.4V
空中速率   1M   bps

产品特点

  • 通过蓝牙的广播和扫描协议进行通讯
  • 没有使用corestack数据交换功能
  • 空中速率:1Mbps
  • 输出功率:+4 dBm
  • 嵌入式小体积
  • 低功耗,高性价比

应用领域

  • 无线键鼠
  • 无线健康运动产品
  • 商品信息推送
  • 无线遥感
  • 报警安保系统
  • 无线测距系统

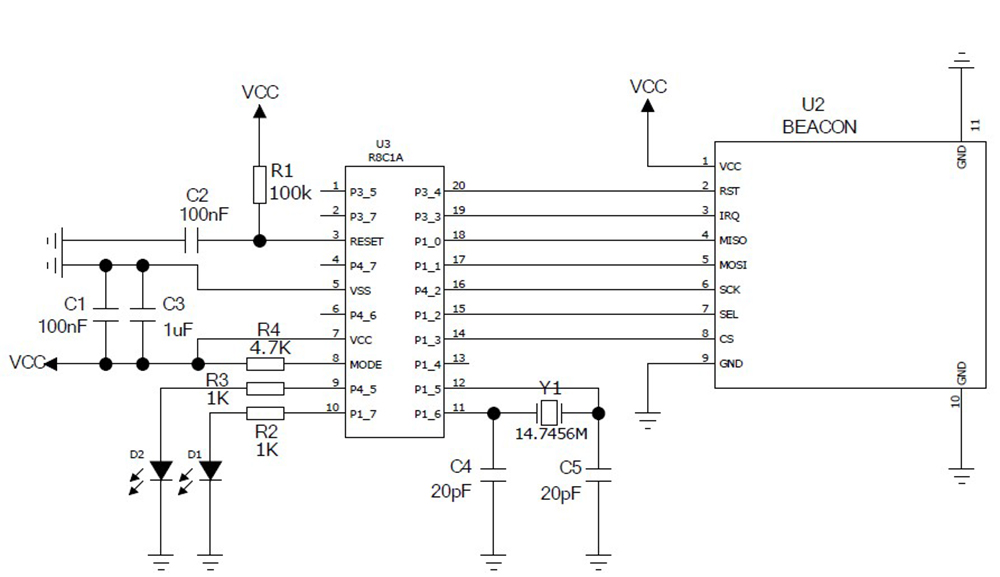

Beacon模块Beacon128的典型应用电路

Beacon模块Beacon128的引脚定义

脚位编号 引脚定义 描述
1 VCC 接电源正极天线输入
2 RST 复位脚,低电平有效
3 IRQ SPI的中断请求脚
4 MISO SPI数据输出脚
5 MOSI SPI数据输入脚
6 SCK SPI时钟信号脚
7 SEL 接口片选脚(0=UART;1=SPI)
8 CS 片选脚
9、10、11 GND 接电源地

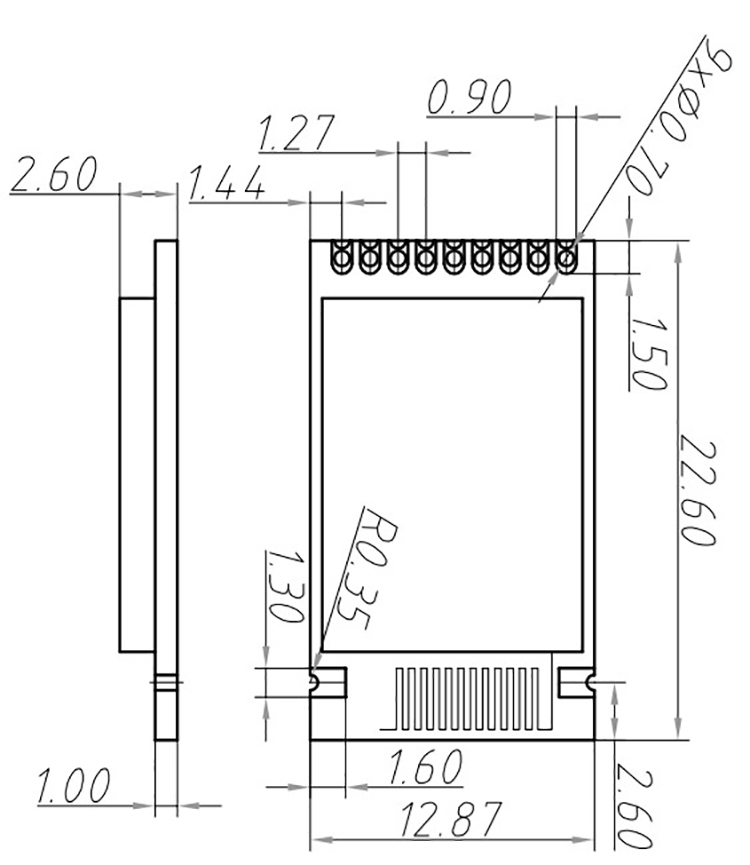

Beacon模块Beacon128的机械尺寸
