Beacon模块Beacon600
Beacon模块Beacon600
Beacon模块Beacon600

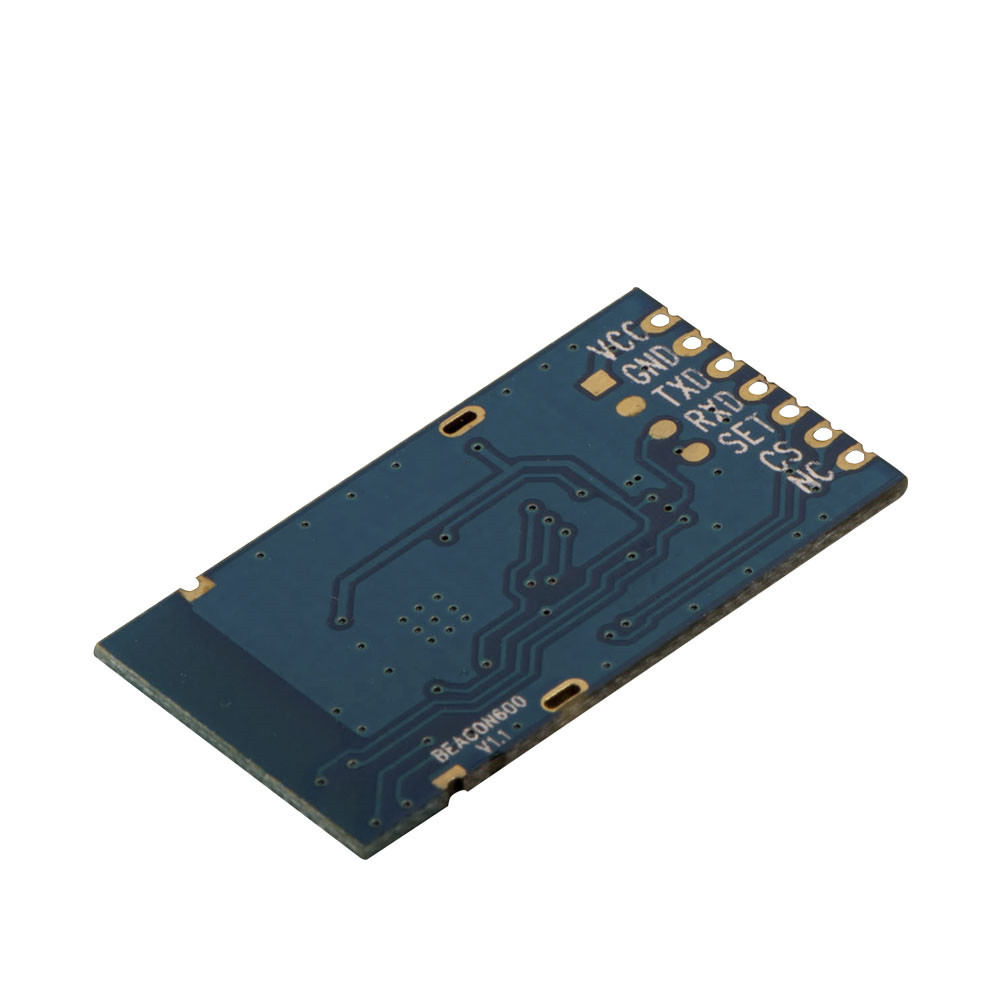

Beacon600: 2.4GHz Beacon模块 兼容蓝牙 集成MCU

Beacon600是我司最新推出的一款可兼容蓝牙的新型2.4GHz无线通信模块。此模块内部集成了MCU,处理了底层SPI协议,预留给用户接口为通用的UART串口,用户不用操作底层即可通过此模块与手机蓝牙对接数据,它与蓝牙底层有着同类的构造,和蓝牙的广播模式相似,有着比通用蓝牙更简化的协议,使用起来十分方便快捷,相比蓝牙也有着更高的性价比。
1. Beacon 模块采用蓝牙协议,可以和BLE模块通信,可以和手机通信。
2. 比BLE距离远。
3. 广播通信,可以1对1, 多对多,没有数量限制。
4. 可以和安卓,苹果手机通信。
5. Beacon600,Uart接口,免调试,不用写程序,透明传输。

联系我们

分享产品:

规格书&附件下载

产品规格书:Beacon600 串口无线模块V2.1.pdf

PC软件:Beacon600 package.rar

性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)

注:模块内部经过3.3V LDO稳压。CS脚和SET脚控制是3.3V电平。,串口TXD和RXD脚输出和输入都是支持3.3V电平.

参 数 最 小 典 型 最 大 单 位 条 件
运 行 条 件
工作电压范围 2.8 5.0 6.5 V
工作温度范围 -40 25 +85
电 流 消 耗
接收电流   20   mA
发射电流   19   mA
体眠电流   11   uA
射 频 参 数
频率范围 (不同规格) 2.4 - 2.484 GHz
串口波特率速率 1200 9600 115200 bps
发射功率范围 -18 - +3 dBm 软件可配置

产品特点

  • 通过蓝牙的广播和扫描协议进行通讯
  • 串口透明传输,参数可调
  • 空中速率: 1Mbps
  • 输出功率: +3 dBm
  • 嵌入式小体积
  • 低功耗,高性价比

应用领域

  • iBeacon 或 AltBeacon
  • 无线健康运动产品
  • 商品信息推送
  • 无线遥感
  • 报警安保系统
  • 无线测距系统

Beacon模块Beacon600的典型应用电路

Beacon模块Beacon600的引脚定义

脚位编号 引脚定义 描述
1 VCC 接电源正极(典型值5V)
2 GND 接电源地
3 TXD 串口通讯数据发射
4 RXD 串口通讯数据接收
5 SET 配置参数使能(低电平使能参数配置,默认高电平输出)
6 CS 模块使能(低电平休眠,电流小于40uA,默认高电平输出)
7 NC 悬空
8 GND 接电源地
9 GND 接电源地

Beacon模块Beacon600的机械尺寸
