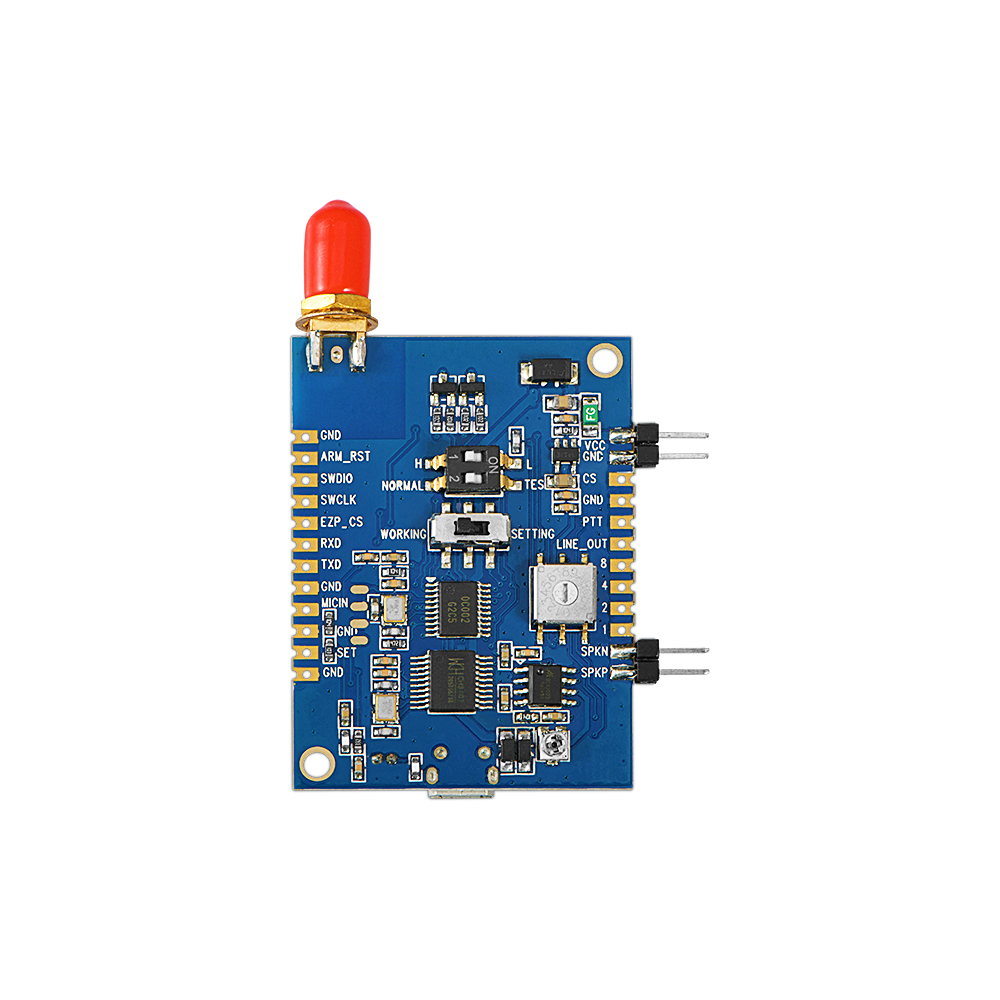

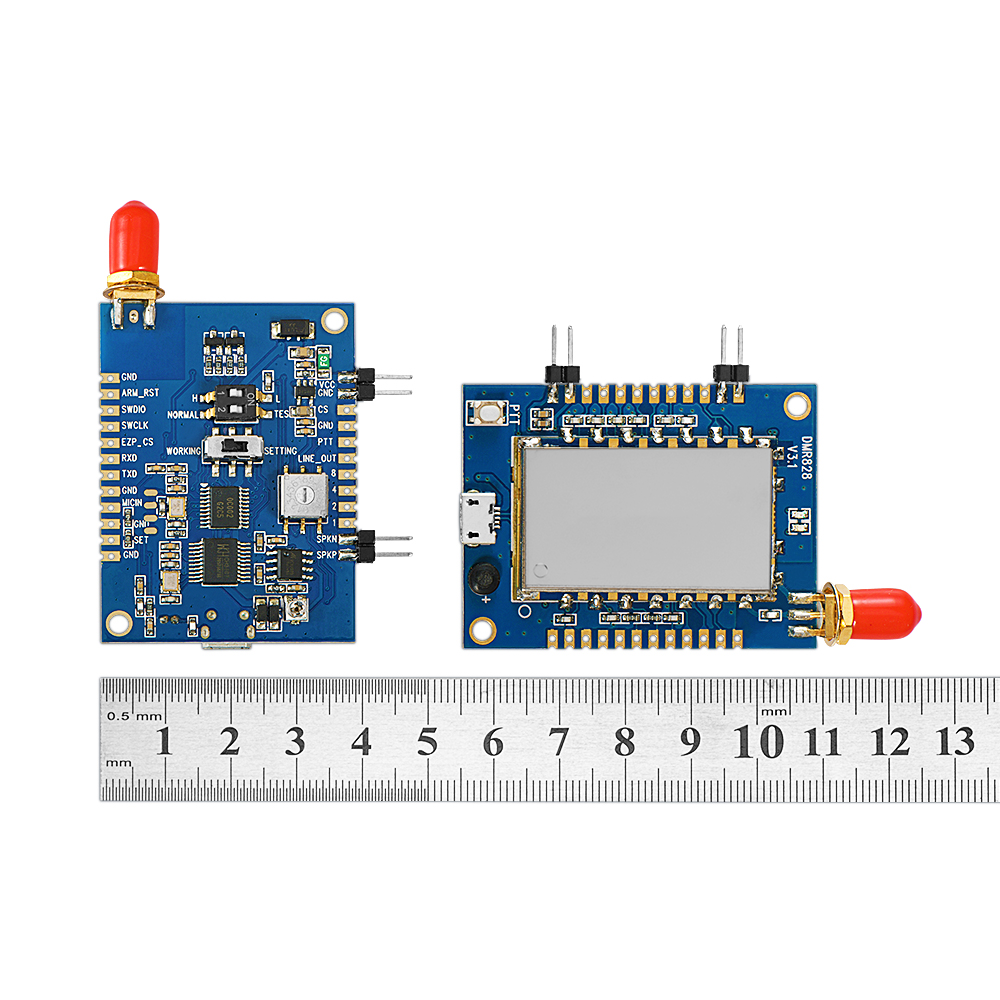

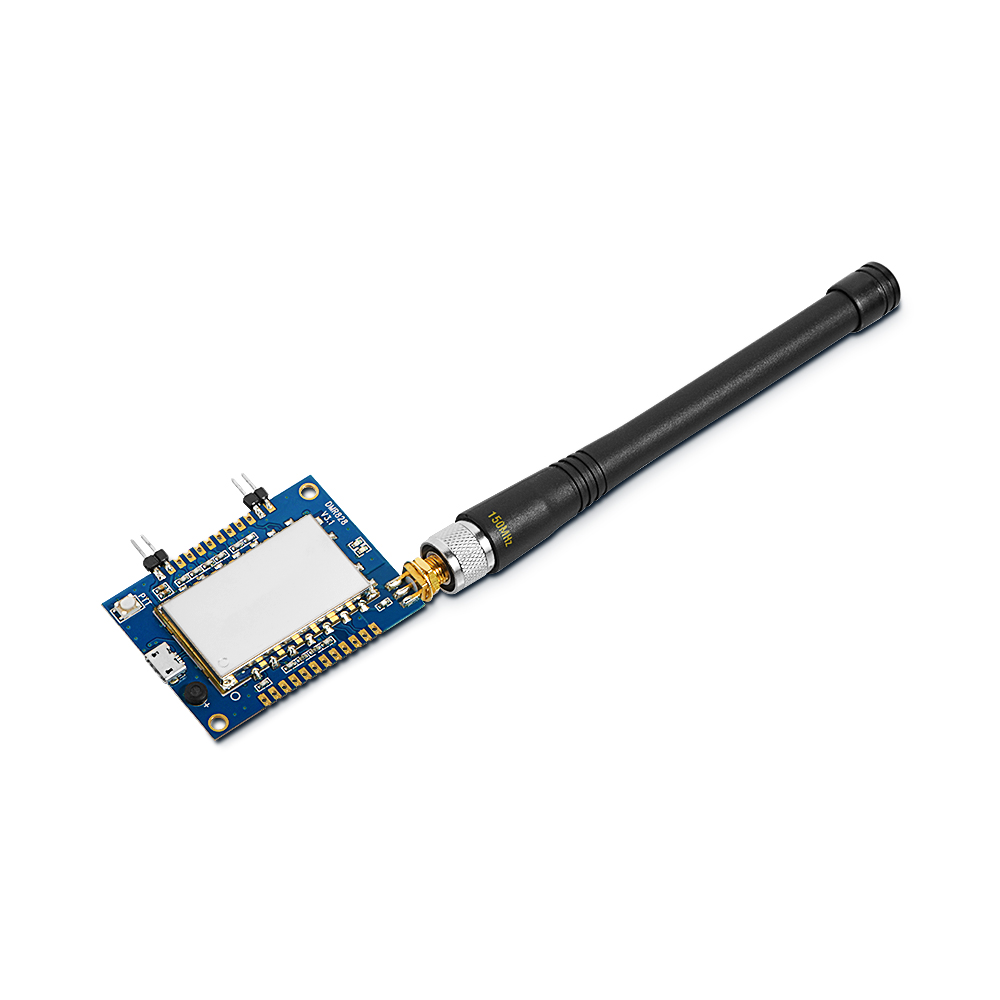

DMR828:2W全功能数字对讲机模块 兼容通用模拟制式对讲机

DMR828是我司研发的一款性价比高的2W全功能数字对讲机模块,可以和市场上通用的模拟制式对讲机兼容,另带有 DMR 数字对讲机的功能。模块内部集成了微控制器、数字对讲芯片、射频功放以及音频功放等电路,客户只需外接电源,喇叭等器件,即可作为有 16 种频率通道可调的小型数字对讲机来工作。模块超小的体积亦能方便快捷地嵌入到各项手持设备中,以提高终端产品的综合性能。
DMR828 严格使用无铅工艺生产和测试,符合 RoHS、Reach的标准。
注:此模块的声码器有两个版本:DMR828-NVOC & DMR828-AMBE。

联系我们

分享产品:

规格书&附件下载

产品规格书:DMR828数字对讲机模块V1.3.pdf

PC软件:DMR8X8_PC Software.rar

其它附件:DMR protocol.pdf

其它附件:DMR828S和DMR828对比.pdf

其它附件:USB_PC driver.rar

性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)
参数 测试条件 最小 典型 最大 单位
工作电压范围   3.0 4.0 5.0 V
工作温度范围   -20 25 60
工作频率范围 @UHF 400   470 MHz
@VHF 134   174 MHz
@350 320   400 MHz
串口波特率     57600   bps
电 流 消 耗
休眠电流     75   uA
接收电流     < 135   mA
发射电流(高功率)  @VCC=5.0V,2W   < 1.1   A
发射电流(高功率) @VCC=4.0V,1.5W   < 950   mA
发射电流(低功率)  @VCC=4.0V,27dBm   < 500   mA
发射功率(高功率) @VCC=4.0V   1.5   W
发射功率(低功率)   500   mW
麦克输入电压     0.1 1.6 Vpp
接收灵敏度     -124   dBm
接收误码率(DMR制式) @ -121dBm   1   %
音频输出功率     2   W
音频输出阻抗     8   Ohm

产品特点

  • UHF 频段:400~470 MHz
    VHF 频段:134~174MHz
    350 频段:320-400MHz
    注:以上频段三选一
  • 开阔地传输距离为 5 公里
  • 高功率 2W,低功率 0.5W
  • 高接收灵敏度:-124dBm
  • -121dBm 下误码率:1%
  • 发射接收频率独立
  • 模拟带宽 12.5 / 25 KHz,数字带宽 6.25KHz
  • DMR(数字对讲)/ 模拟对讲
  • 支持短信发送功能
  • 内置 EEPROM,重要数据掉电保存
  • 采用 1ppm TCXO 晶振,性能稳定
  • 51 级 CTCSS 模拟亚音频码
  • 166 级 CDCSS 数字亚音频
  • 9 级可调音量

DMR 模式下数字对讲支持以下功能:

  • 短信发送功能,支持直通及短信应用;
  • 语音加密功能,短信加密功能;
  • 有主呼和被呼提示。



应用领域

数字对讲机模块DMR828的应用领域

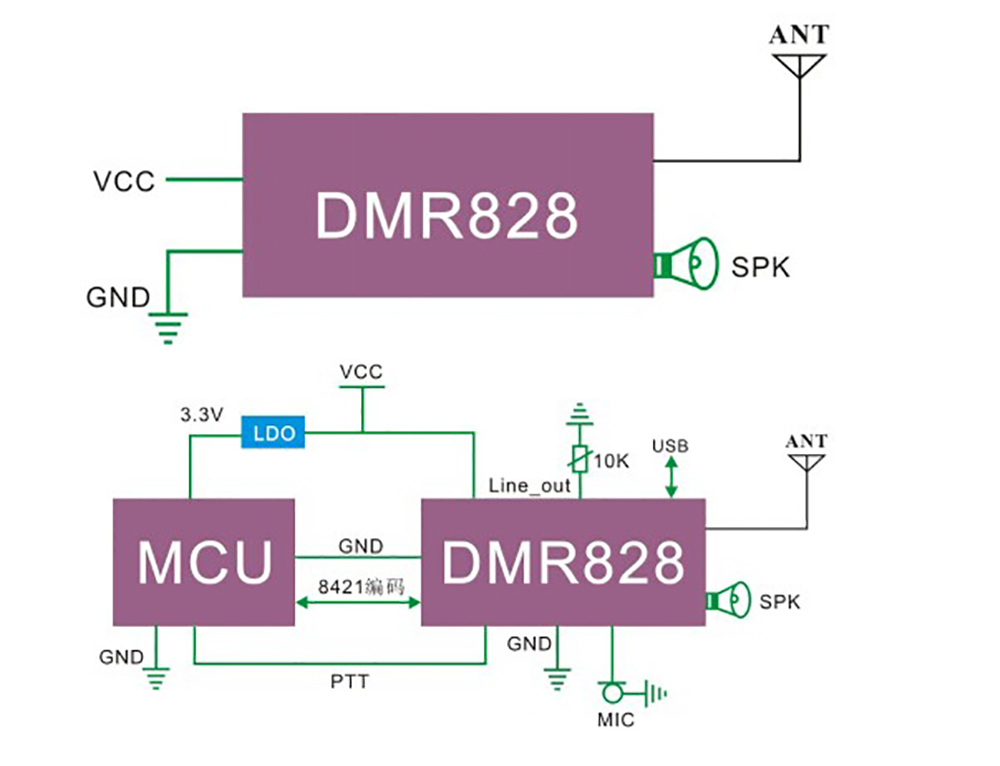

数字对讲机模块DMR828的典型应用电路

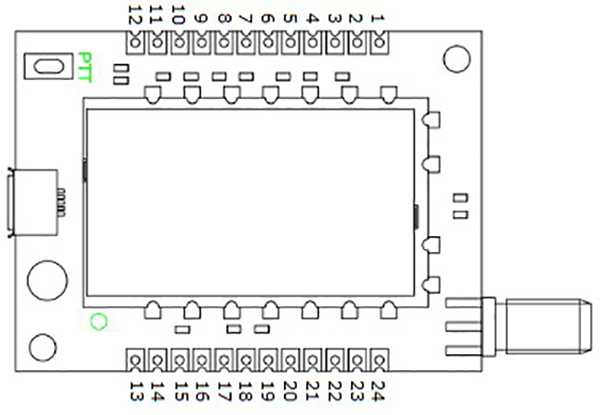

数字对讲机模块DMR828的引脚定义

脚位编号 引脚定义 描述
1 VCC 电源正
2,4 GND 地线
3 CS 模块休眠使能脚,“0”为休眠,“1”为工作状态
5 PTT 发射/接收控制脚,“0”为发射;“1”为接收,默认接收模式
6 LINE_OUT 音频输出
7 8 频率16通道8421编码,第8位,默认“1”输出
8 4 频率16通道8421编码,第4位,默认“1”输出
9 2 频率16通道8421编码,第2位,默认“1”输出
10 1 频率16通道8421编码,第1位,默认“1”输出
11 SPKN 音频输出脚,外接8欧2W喇叭
12 SPKP 音频输出脚,外接8欧2W喇叭
13,15,17,24 GND 地线
14 SET 配置参数使能(低电平使能参数配置模式)
16 MIC_IN 咪头信号输入
18 UART-TX 串口发送数据口
19 UART-RX 串口接收数据口
20 EZP_CS 模块烧录脚
21 SWCLK 模块烧录脚
22 SWDIO 模块烧录脚
23 ARM_RST 模块烧录脚

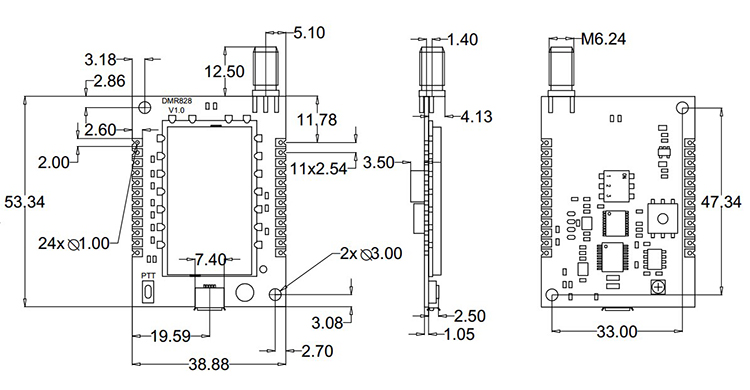

数字对讲机模块DMR828的机械尺寸
