数字对讲机模块DMR858
数字对讲机模块DMR858
数字对讲机模块DMR858

5W 超远距离 高灵敏小体积 全功能数字对讲机模块 DMR858

DMR858是我司研发的一款性价比高的5W全功能数字对讲机模块,可以和市场上通用的模拟制式对讲机兼容,另带有DMR数字对讲机的功能。模块内部集成了微控制器、数字对讲芯片、射频功放以及音频功放等电路,客户只需外接电源,喇叭,即可作为16通道的专业数字对讲机来工作。模块超小的体积亦能方便快捷地嵌入到各项手持设备中,以提高终端产品的综合性能。DMR858严格使用无铅工艺生产和测试,符合RoHS、Reach的标准。

联系我们

分享新闻:

规格书&附件下载

产品规格书:DMR858数字对讲机模块V1.2.pdf

封装尺寸:DMR858 package.rar

PC软件:DMR858_CH_PC software.rar

其它附件:DMR protocol.pdf

性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)
参数 测试条件 最小 典型 最大 单位
工作电压范围   3.3 8 9.0 V
工作温度范围   -30 25 70
工作频率范围 @UHF 400   470 MHz
@VHF 134   174 MHz
@350 320   400 MHz
串口波特率     57600   bps
电 流 消 耗
休眠电流     <50   uA
接收电流     < 100   mA
发射电流(高功率) @VCC=8.0V,5W   < 1.6   A
发射电流(低功率) @VCC=8.0V,3W   <1.1   A
发射电流(高功率) @VCC=4.0V,1.8W   < 1000   mA
发射电流(低功率) @VCC=4.0V,1W   < 750   mA
发射功率(高功率) @VCC=4.0V   1.6   W
发射功率(低功率)   1   W
发射功率(高功率) @VCC=8V 4 5 5.5 W
发射功率(低功率) @VCC=8V 2 3 3.5 W
麦克输入电压     0.1 1.6 Vpp
接收灵敏度     -124   dBm
接收误码率(DMR制式) @ -121dBm   1   %
音频输出功率     2   W
音频输出阻抗   2W & 8 ohm

产品特点

  • UHF频段:400~470 MHz
  • VHF频段:134~174MHz
  • 350频段:320~400MHz  注:以上频段三选一
  • 声码器:NVOC, AMBE++(兼容MOTO对讲机)  注:以上声码器版本二选一
  • 开阔地传输距离为7公里
  • 高功率5W,低功率3W
  • 高接收灵敏度:-124dBm
  • -121dBm 下误码率低至 1%
  • 发射接收频率独立
  • 模拟带宽12.5 / 25 KHz 数字带宽6.25KHz
  • DMR(数字对讲) / 模拟对讲 二合一
  • 支持确认/非确认,组呼短信收发,可预设短信
  • 采用1ppm TCXO晶振,性能稳定
  • 51级CTCSS模拟亚音频码
  • 166级CDCSS数字亚音频
  • 9级可调音量支持短信和语音加密
  • 支持多种呼叫方式,包括全呼,组呼以及个呼
  • 主呼和被呼提示
  • 支持紧急报警,远程监听等增强功能
  • 支持扫频功能
  • 支持遥毙/激活功能
  • 可查询当前信号强度
  • 提供写频软件修改参数
  • 内置EEPROM,重要数据掉电保存

应用领域

数字对讲机模块DMR858的应用领域

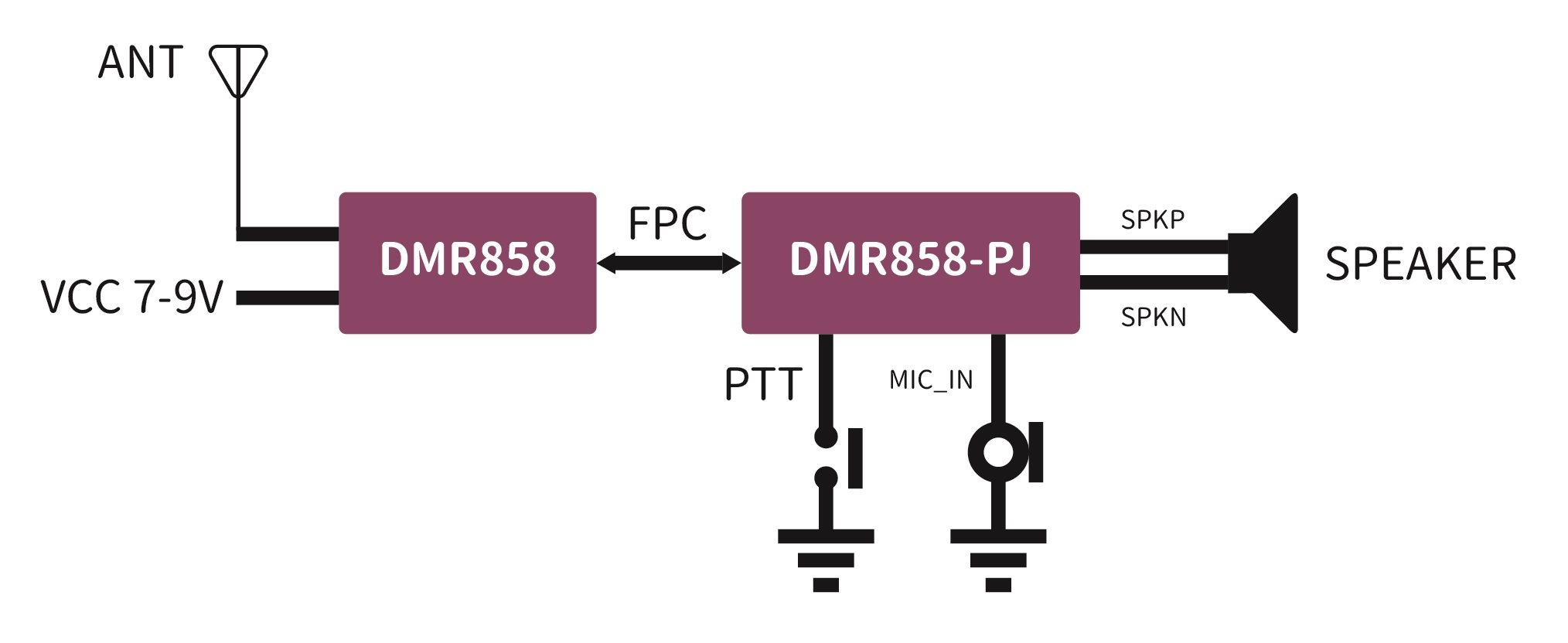

数字对讲机模块DMR858的典型应用电路

DMR858主板脚位定义

数字对讲机模块DMR858的主板引脚定义



脚位编号 引脚定义 描述
1、2、4 GND 地线
3 MIC_IN 咪头信号输入
5 UART-RX 串口接收数据口
6 UART-TX 串口发送数据口
7、13 GND 地线
8 CS 模块休眠使能脚,悬空或“0”为休眠,“1”为工作状态,默认悬空
9 PTT 发射/接收控制脚,“0”为发射;“1”为接收,默认接收模式
10 LINE_OUT 音频输出
11 T/R 模块收发状态指示脚,发射状态下输出高电平,接收状态输出低电平
12 SPKEN 接收信号指示脚(可外接控制音频功放),收到有效信号输出高电平,默认低电平,
14,15 +3.3 V 3.3V电压输出脚,可外接50mA负载
16,17,18,19 +VCC 电源正输入(3.3V-9V,内部线路相连,接其中任意一脚)
20 GND 地线



DMR858-PJ脚位定义

数字对讲机模块DMR858-PJ的引脚定义



脚位编号 引脚定义 描述
1 VCC 电源正(内部与DMR858 19脚相连接)
2、4 GND 地线
3 CS 模块休眠使能脚,“0”为休眠,“1”为工作状态
5 PTT 发射/接收控制脚,“0”为发射;“1”为接收,默认接收模式
6 LINE_OUT 音频输出
7 8 频率16通道8421编码,第8位,默认“1”输出
8 4 频率16通道8421编码,第4位,默认“1”输出
9 2 频率16通道8421编码,第2位,默认“1”输出
10 1 频率16通道8421编码,第1位,默认“1”输出
11 SPKN 音频输出脚,外接8欧2W喇叭
12 SPKP 音频输出脚,外接8欧2W喇叭
13,15,17 GND 地线
14 SET 配置参数使能(低电平使能参数配置模式)
16 MIC_IN 咪头信号输入
18 TXD 串口发送数据口
19 RXD 串口接收数据口
20 +3.3V 3.3V电压输出脚,可外接50mA负载
21 SPKEN 接收信号指示脚(可外接控制音频功放),高电平有效,默认低电平
22 NC 空脚
23 H/L 输出功率控制,悬空为高功率,接地为低功率
24 GND 地线

数字对讲机模块DMR858的机械尺寸

数字对讲机模块DMR858的机械尺寸

数字对讲机模块DMR858的机械尺寸
