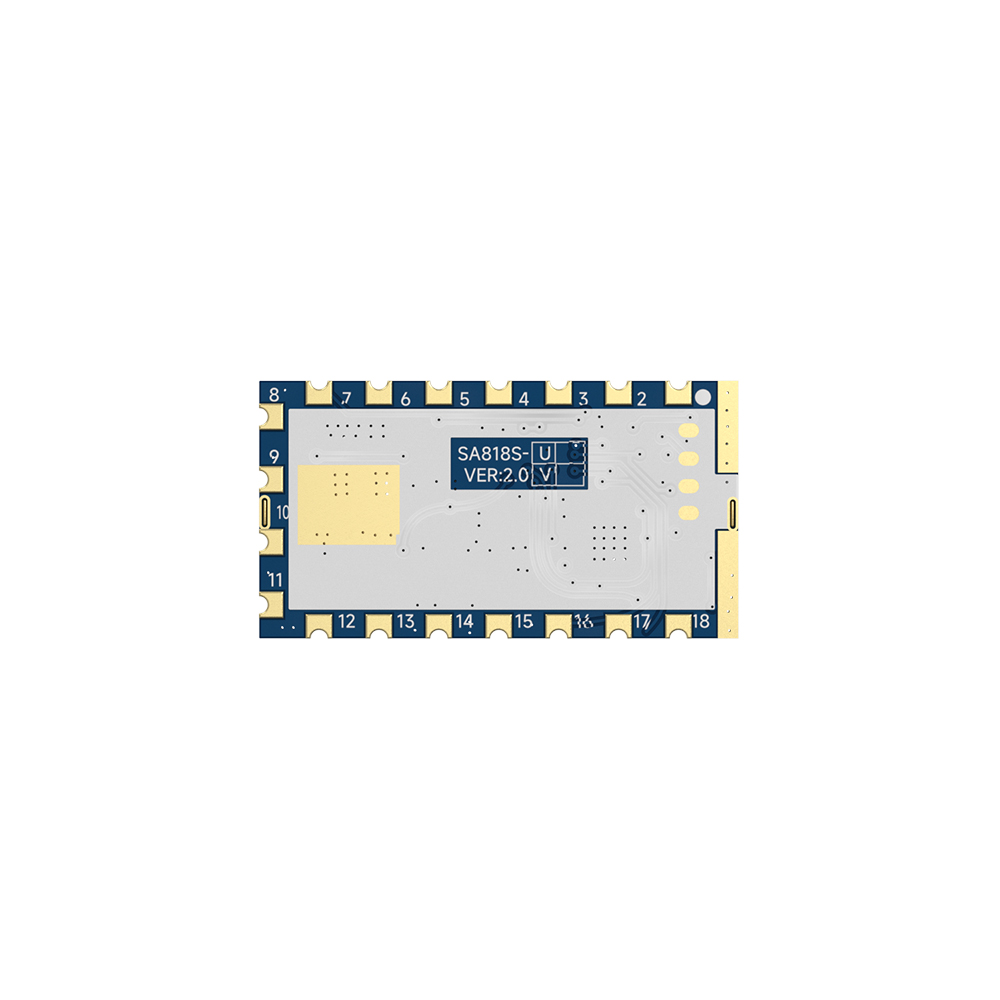

SA818S:1W 宽电压小尺寸 高低功率 嵌入式对讲机模块

SA818S是一款性价比很高的集成专业对讲机模块,内置高速微控制器、高性能射频收发芯片及射频功放,并提供标准串口可与模块进行通讯,从而简单快捷地设置模块的相关参数并对收发功能进行控制。用户只需在此款模块上外接音频功放、麦克风、喇叭,即可作为一个小型的对讲机工作。简化的接口和超小的体积使此款模块得以广泛的应用,亦能方便快捷地嵌入到各项手持设备中,以提高终端产品的综合性能。

SA818S对讲机模块在SA818的基础上增加了LNA电路,灵敏度提高了4dBm。400-470MHz整个频率范围,功率输出波动小于1dB,低功率能做到400-470MHz 27dBm+/-1dBm的误差。注:软硬件的接口跟以前的一样,是相互兼容的。

SA818S严格使用无铅工艺生产和测试,符合RoHS、Reach的标准。

联系我们

分享产品:

规格书&附件下载

产品规格书:SA818S 1W嵌入式小体积对讲机模块V1.2.pdf

封装尺寸:SA818S-Package.zip

其它附件:SA818 SA818S SA868 programming manual.pdf

性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)
参数 测试条件 最小 典型 最大 单位
工作电压范围   3.3 4.2 5.5 V
工作温度范围   -30 25 70
电 流 消 耗
休眠电流     ≤1   uA
接收电流     60   mA
发射电流(高功率)     650 750 mA
发射电流(低功率)     450 550 mA
发 射 射 频 参 数
工作频率范围 UHF  400   480 MHz
工作频率范围 VHF  134   174 MHz
发射功率(高功率) @VCC=4.0V 28 29.5 31 dBm
发射功率(低功率) 25 26.5 27 dBm
调制灵敏度 @1.5KHz/2.5KHz频偏   10   mV
音频调制失真 @1.5KHz/2.5KHz频偏   2 5 %
信噪比 @1.5Khz/2.5KHz频偏 38 40 45 dB
邻道功率 @12.5K offset   -60dBc   dBm
CTCSS调制频偏   0.35 0.5 0.75 KHz
接 收 射 频 参 数
接收灵敏度 13dB输出语音信呐比   -124   dBm
接收信噪比 @1.5KHz频偏 45 50   dB
音频输出幅度     700   mV
音频输出阻抗     200   OHm

产品特点

  • UHF频段:400~480 MHz
  • VHF频段:134~174 MHz
  • 350频段:320~400MHz  注:以上频段三选一,可定制200~260 MHz,470~520MHz
  • 发射接收频率独立
  • 带宽:12.5 KHz/25KHz
  • RSSI信号强度指示
  • 开阔地传输距离为4-5公里
  • 高接收灵敏度:-124 dBm
  • 高集成小体积
  • 38级CTCSS模拟亚音频码
  • 166级正相、反相CDCSS数字亚音频
  • 8级静噪
  • 8级可调音量
  • 高低功率可选(500mW/1W)
  • 宽范围工作电压3.3-5.5 V
  • 内置EEPROM,数据掉电保存
  • 采用1ppm TCXO晶振,性能稳定

应用领域

  • 小型对讲机
  • 无视对讲系统
  • 楼宇小区安防系统
  • 户外运动产品
  • 音频监听系统

应用电路

引脚定义

脚位编号 引脚定义 描述
1 Audio ON 音频功放控制,低电平有效,默认高电平
2 NC 空脚
3 AF_OUT 音频输出
4 NC 空脚
5 PTT 发射/接收控制脚,“0”为发射;“1”为接收,默认接收模式
6 PD 模块休眠使能,“0”或者悬空为休眠;“1”为正常工作
7 H/L RF高低功率控制;接地为低功率,悬空为高功率,默认高功率
8 VBAT 接电源正
9 GND 接地
10 GND 接地
11 NC 空脚
12 ANT 射频输入/输出脚(接50欧姆天线)
13 NC 空脚
14 NC 空脚
15 NC 空脚
16 RXD 串口接收数据口

注:在模块休眠模式下,用户设备需要输出低电平,以防漏电或导致复位不良。

17 TXD 串口发送数据口
18 MIC_IN 咪头信号输入

嵌入式对讲机模块SA818的机械尺寸
