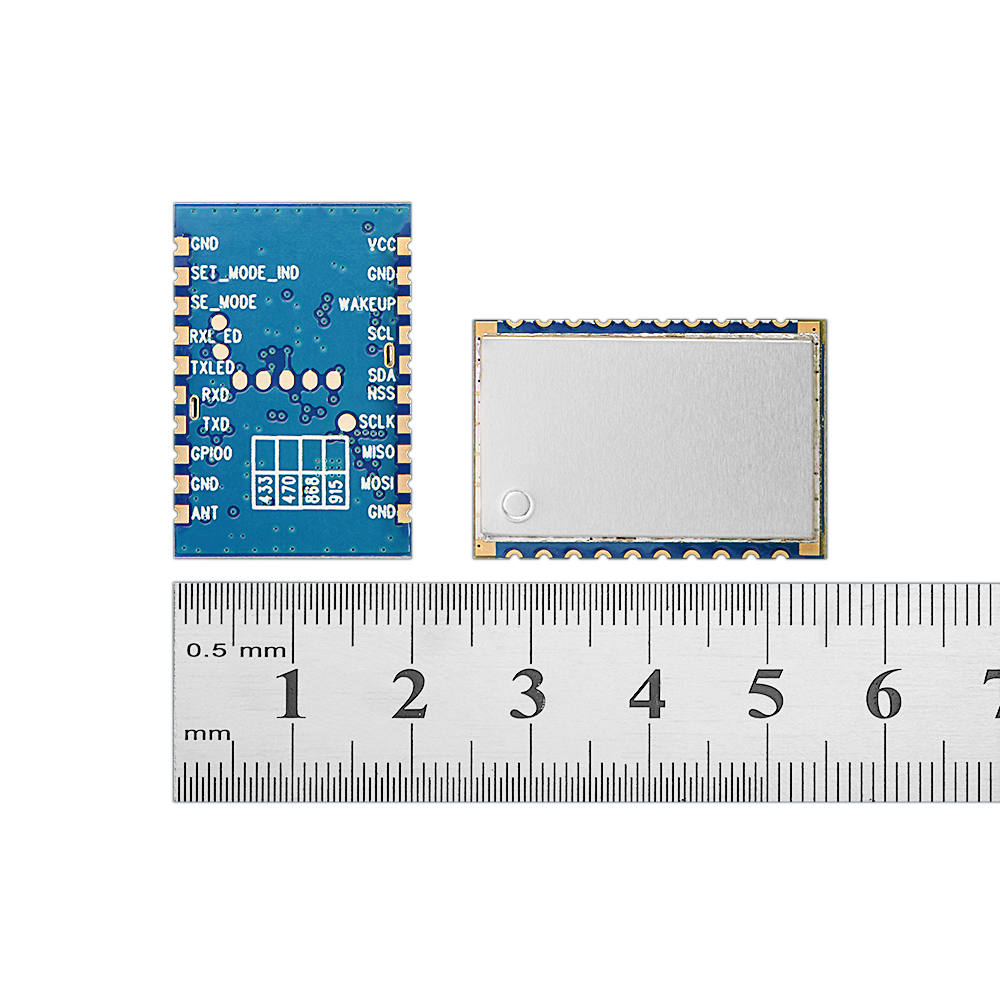

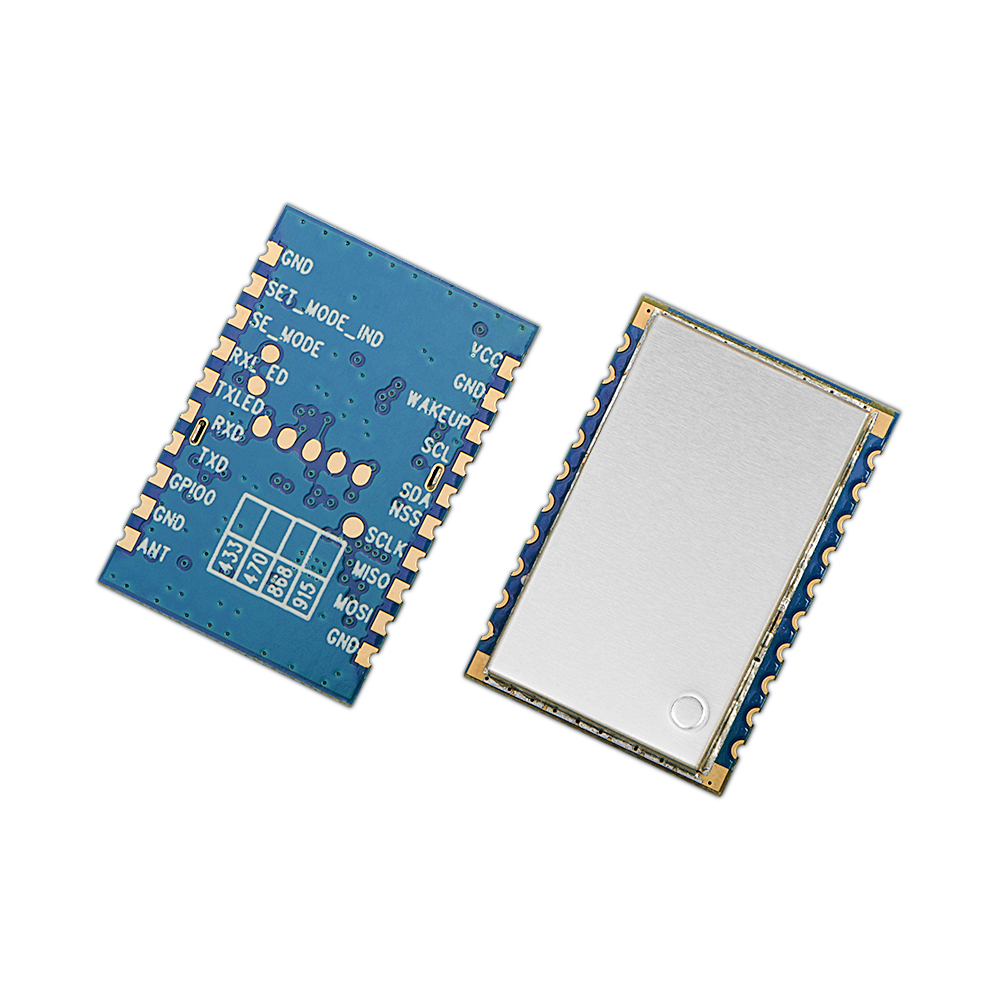

IOT-N010：物联网传感器串口采集节点模块

超低功耗传感器采集星型网络系统主要应用于物联网的传感器数据采集和控制。整个网络系统由网关IOT-G010和节点IOT-N010/ IOT-THS010组成，采用的是无线星型网络的组网方式。节点和网关之间内部采用了良好的协调机制和精准的调度算法，避免了数据包在空中相互冲撞。节点和网关之间的通信协议已经由系统实现好，客户只要按照简单的配置就可以建成一个可靠的采集控制网络。节点模块IOT-N010作为网络的节点端，采用了高性能低功耗ARM和无线通信模块，设置合适的采集间隔可以轻松实现长达数年的电池使用寿命。特别适用于电池供电的数据采集和控制系统。
本产品同时预留了SPI、I2C、GPIO各种接口，方便客户定制开发和扩充产品功能。

联系我们

规格书&附件下载

产品规格书：物联网串口采集节点 IOT-N010 V1.0.pdf

封装尺寸：IOT-N010 package.rar

其它附件：采集网络网关使用指南.pdf

其它附件：采集网络节点参数设置协议.pdf

性能参数

特点&应用

内部框图

引脚定义

机械尺寸（单位：mm）

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	1.8	3.3	3.6	V
工作温度范围	-40	25	85	℃
电流消耗
接收电流		<18.5		mA
发射电流		<100		mA	@20dBm
体眠电流		<1.5		uA
射频参数
调制速率	1.2	9.6	1000	Kbps	GFSK
发射功率范围	-1	/	20	dBm	软件可配置
接收灵敏度		-121		dBm	@1.2Kbps
频率范围	424.42		444.42	MHz
串口波特率	1200		115200	Bps
节点数	1		255
串口升级	支持
空中升级	支持
无线配置参数	支持
无线唤醒	支持
RSSI	支持
电池寿命	支持
Mesh	支持
自动重发	支持

产品特点

节点超低功耗
星型网络（支持多层自动中继）
多点数据采集（单个网关最多255个）
串口数据输入，输出
多层次数据防冲撞机制
串口固件升级
OTA固件升级
动态修改上传间隔
空中唤醒并唤醒下位机
OTA参数修改
工业级（-40~ +85 ℃）
多重防死机机制
无线数据加密
预留SPI， I2C， GPIO等多个接口，扩充性强
快速定制各种功能。
电池寿命精确计算
RSSI信号强度指示
自动重发机制
Lost Link 指示

应用领域

各类传感器信号采集和控制
智能家居
安防，门禁
远程遥控
工业控制
无人机
机器人
智能井盖
远程抄表

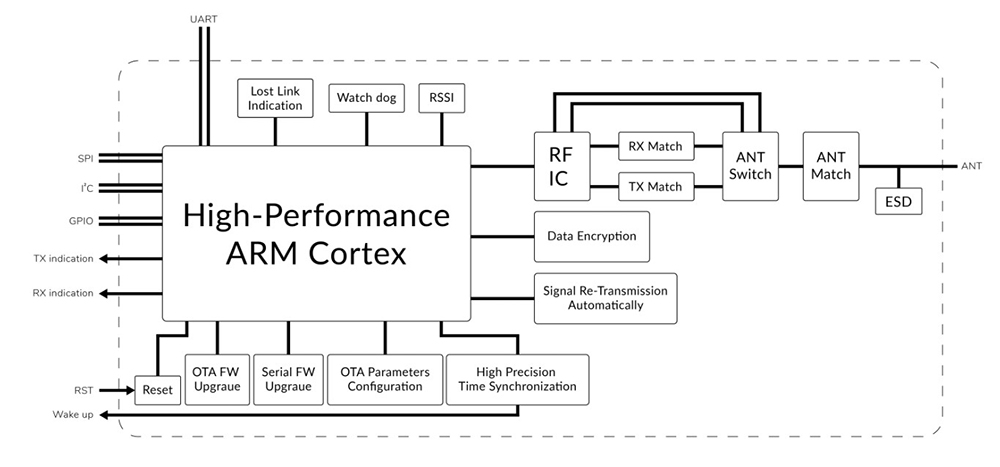

物联网传感器串口采集节点模块IOT-N010的内部框图

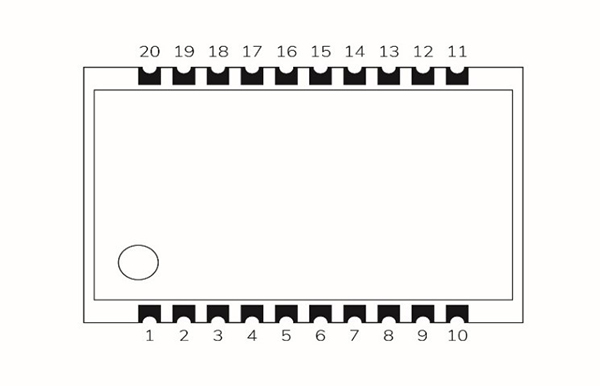

物联网传感器串口采集节点模块IOT-N010的引脚定义

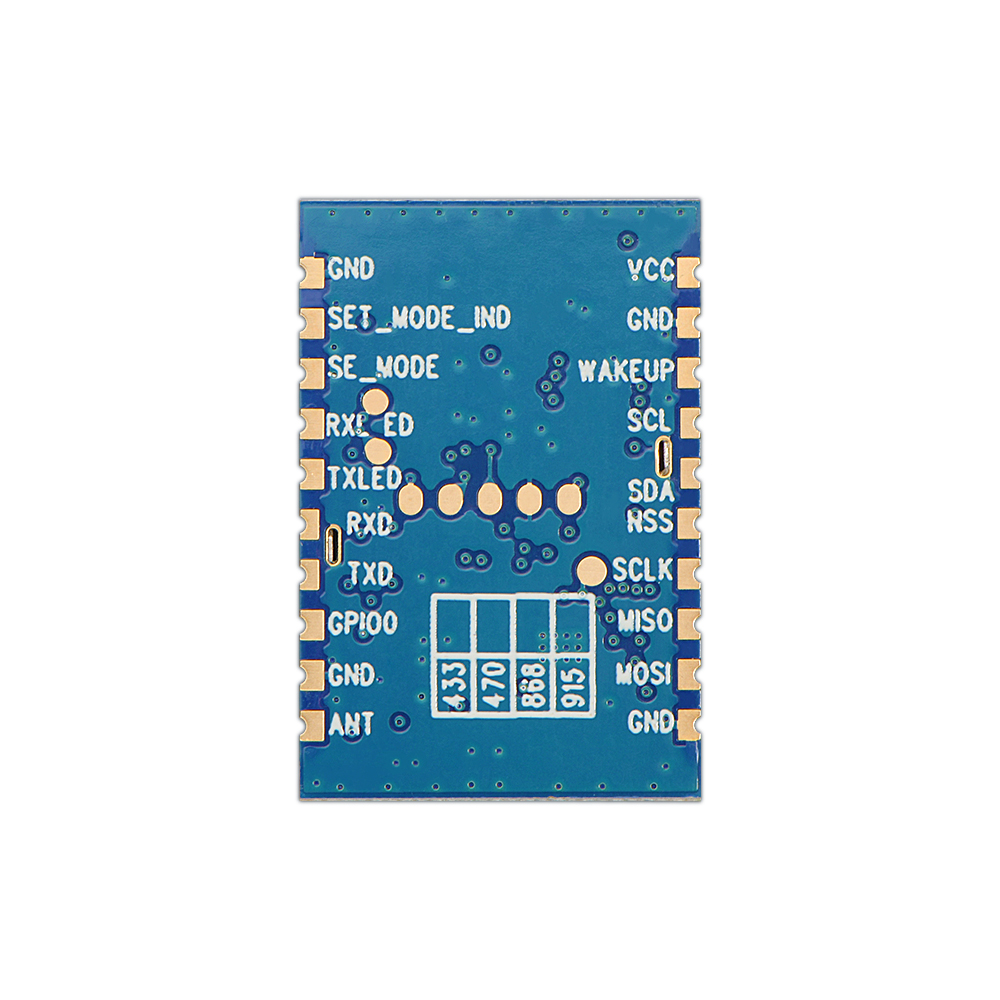

脚位编号	引脚定义	输入输出状态：I 输入 O 输出	描述
1	VCC	—	电源正极(1.8-3.6V)
2	GND	—	电源地
*3	WAKEUP	O	用于唤醒外部MCU, 休眠输出低电平，唤醒输出高电平
4	SCL	—	I2C 保留
5	SDA	—	I2C 保留
6	NSS	—	SPI保留
7	SCLK	—
8	MISO	—
9	MOSI	—
*10	*RST	I	复位脚，拉高或者悬空工作，低电平复位（PCB V1.1版）
*10	GND	—	PCB V10, 电源地（PCB V1.0版）
11	ANT	—	接天线（50欧姆的铜轴天线）
12	GND	—	天线地
13	GPIO0	—	保留
14	TXD	O	串口通讯数据通信
15	RXD	I	串口通讯数据通信
16	TXLED	O	发射指示灯,低电平点亮
17	RXLED	O	接收指示灯,低电平点亮
18	SET_MODE	I	设置引脚，拉低3s进入设置模式，拉低15s恢复出厂设置
19	SET_MODE_IND	I	设置模式指示，进入设置模式时输出低；退出时输入高
20	GND	—	电源地
*3，可以根据客户的需求更改唤醒模式，支持电平唤醒，高低电平脉冲唤醒，请联系相对应业务员
*10， RST 仅在V1.1以后的硬件版本才支持

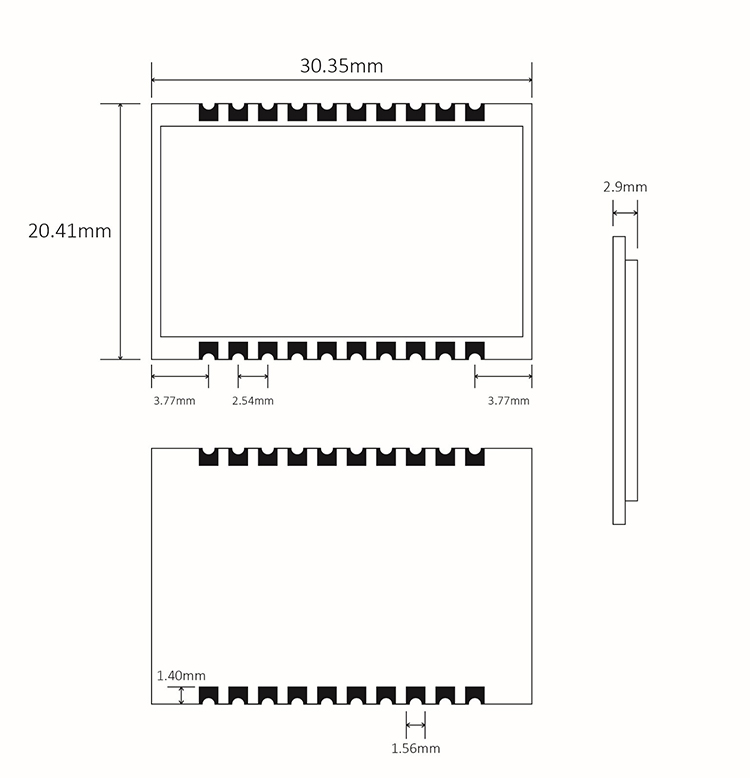

物联网传感器串口采集节点模块IOT-N010的机械尺寸
