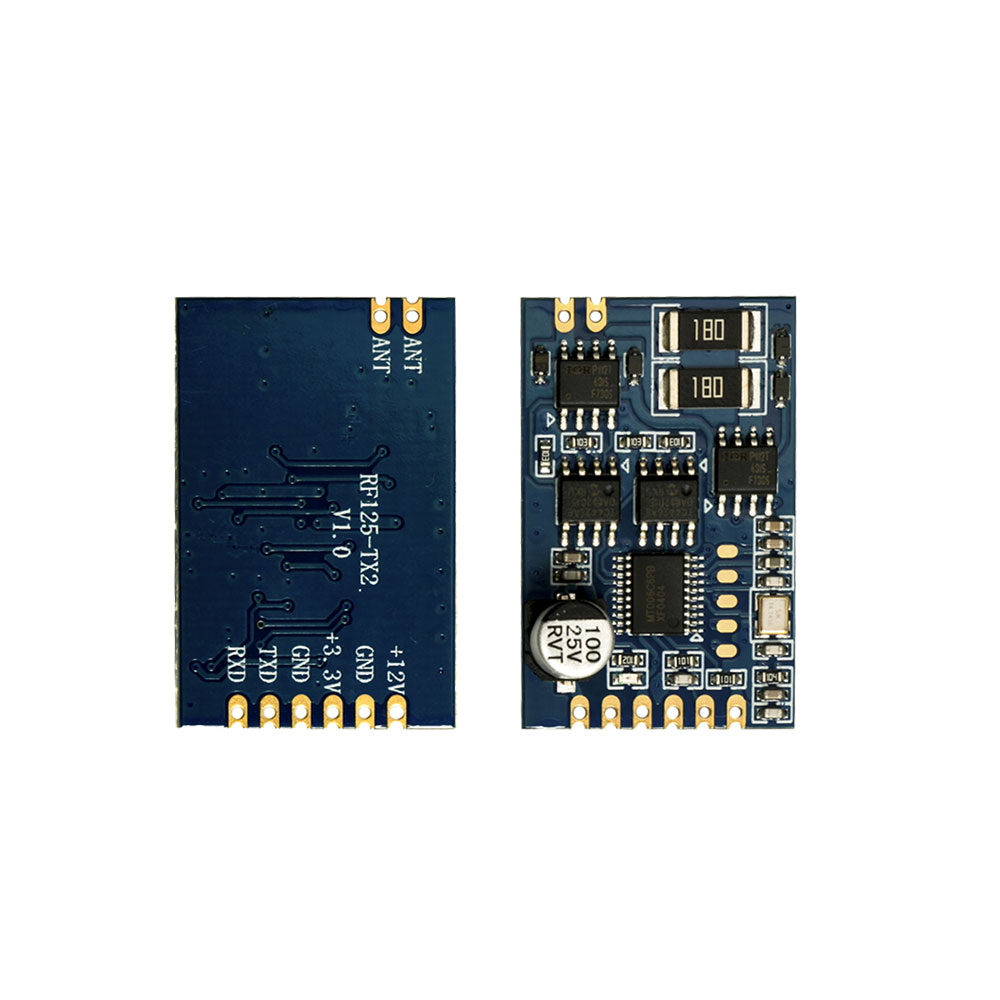

125KHz模块RF125-TX2
125KHz模块RF125-TX2
125KHz模块RF125-RX
125KHz模块RF125-RA

RF125:125KHz数据收发模块 低功耗 远距离 无线空中唤醒

本司RF125-TX模块,配合我司的RF125-RX模块,125KHz的无线空中唤醒和数据收发,可以应用于PKE无钥匙门禁,校园门禁等。
RF125-TX,可以通过串口修改发射机ID、发射数据内容、发射时间间隔。
RF125-RX,接收机低功耗、无线唤醒,可以空中唤醒自己的同时唤醒连接的设备,接收机串口输出收到的无线数据。可以工作在配对模式或者广播模式。通讯距离5-8米,远超同类型产品。
RF125-RA是全功能的无线唤醒模块,集成了RF125-RX,125KHz天线,配对按钮,纽扣电池片。客户接上电池就可以使用。

联系我们

分享产品:

规格书&附件下载

产品规格书:RF125 低功耗、远距离、125KHz无线空中唤醒和数据收发模块 V1.3.pdf

封装尺寸:RF125-TX2 package.rar

其它附件:RF125用户使用说明.pdf

其它附件:RF125-TX Communicate Protocol.pdf

性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)
RF125-TX/RF125-TX2
参 数 最 小 典 型 最 大 单 位 条 件
温 度 参 数
温度范围 -40 25 85 工作时
-40 25 125 存储时
电 压 参 数
工作电压 12   30 V RF125-TX
    9 12 V RF125-TX2
电 流 参 数
工作电流 - <300 - mA @12V
射 频 参 数
通讯距离   >5   m 配合我司接收机
RF125-RX / RF125-RA
参 数 最 小 典 型 最 大 单 位 条 件
温 度 参 数
温度范围 -40 25 85 工作时
-40 25 125 存储时
电 压 参 数
工作电压 2.5 3.3 3.6 V
电 流 参 数
接收电流 - <3 - mA 靠近发射机
- <9 - uA 无发射数据
射 频 参 数
接收灵敏度 - 80   uVRMS
通讯距离   >5   m 配合我司发射机

产品特点

  • 发射机RF125-TX宽电压输入:6~30V

  • 发射机RF125-TX2电压输入:9-12V

  • 发射机工作温度范围:-40~85℃

  • 发射机可发默认数据也可自定义数据内容

  • 发射机ID可修改

  • 发射的时间间隔可修改

  • 发射机内置过压保护

  • 发射机内置过流保护

  • 发射机内置反接保护

  • 接收机唤醒连接设备

  • 接收机支持配对模式和广播模式

  • 接收机超低功耗

  • 接收机体积小

  • 通讯距离远(远超同类型产品)

  • 高接收性能

  • 接收机工作电压:2.5~3.6V

  • 接收机工作温度范围:-40~85℃

  • 接收机载波频率范围:15-150KHz

  • 低能耗三通道低功耗ASK接收机

  • 接收唤醒灵敏度:80uVRMS

  • 接收机低功耗模式下侦听状态最低功耗:<9uA

  • 接收机1/2/3 通道独立运行

  • 可编程的灵敏度调节范围

  • 误触发计数器

  • 支持 RTC 唤醒定时

  • 接收机支持三种唤醒模式:频率检测/模式识别/位置识别

  • 32 位可编程的曼彻斯特唤醒模式

应用领域

  • 校园门禁卡

  • 工业数据采集

  • BRT站台闸门系统

  • PKE无钥匙门禁

RF125-TX:

125KHz模块RF125-TX的典型应用电路

125KHz模块RF125-TX的典型应用电路



RF125-TX2:

125KHz模块RF125-TX2的典型应用电路

125KHz模块RF125-TX2的典型应用电路



RF125-RX/A:

125KHz模块RF125-RX/A的典型应用电路

RF125-RA

尺寸图



RF125-TX:

125KHz模块RF125-TX的引脚

引脚定义 I/O 电压 描述
VCC   12-30V 可外接12-30V电源正极
GND   0     接电源负极
TXD O 0-3.3V 串口输出口
RXD I 0-3.3V 串口输入口



RF125-TX2:

125KHz模块RF125-TX2的引脚



脚位编号 引脚定义 I/O 描述
1 VCC   外接9-12V直流电源
2,4 GND   外接电源地
3 +3.3V   外接电源2.5V-3.6V电源电压
5 TXD O 串口输出口
6 RXD I 串口输入口
7,8 ANT O 外接125K发射天线



RF125-RX:

125KHz模块RF125-RX的引脚

脚位编号 引脚定义 I/O 描述
1 PAIR I 对码按键,拉低1秒以上进入对码模式,平时高电平
2 TXD O 数据输出口
3 RXD I 保留,工厂使用
4,8,10 GND   接电源地
5 VCC   可外接2.5-3.6V的正电压
6 WAKE UP O 收到125K信号后,输出高脉冲
7 LED O 可外接LED灯,高电平点亮
9 ANT3 I 外接125K贴片天线,电感量在7.2mH
11 ANT2 I 外接125K贴片天线,电感量在7.2mH
12 ANT1 I 外接125K贴片天线,电感量在7.2mH

RF125-TX:

125KHz模块RF125-TX的机械尺寸

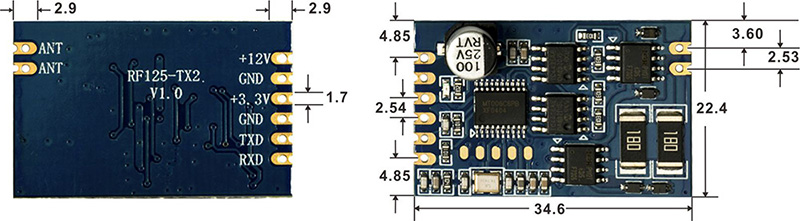

RF125-TX2:

125KHz模块RF125-TX2的机械尺寸

RF125-RX:

125KHz模块RF125-RX的机械尺寸
