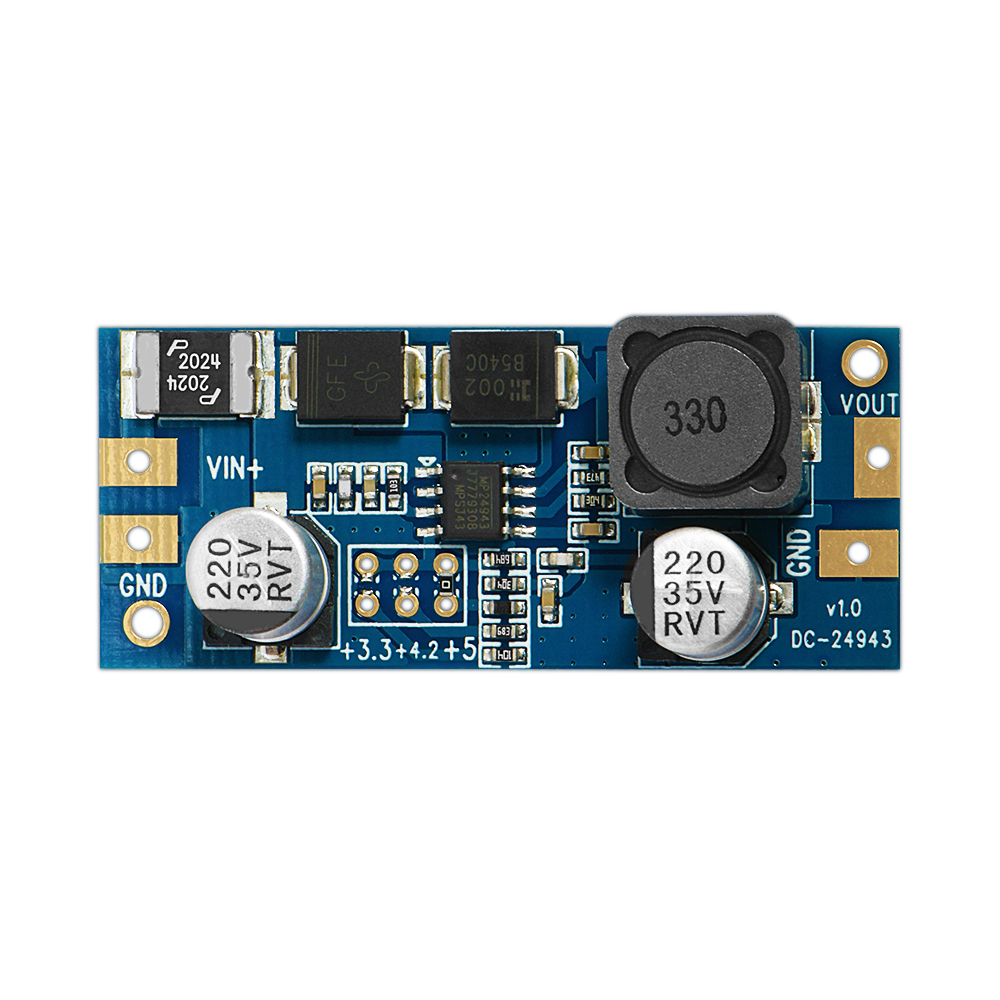

DC to DC电源模块 SW-DC01

SW-DC01 是我司的一款 DC to DC电源模块，它采用的是 MPS 公司的器件，振荡频率可低至100KHz，不会对无线产品的接收产生干扰，非常适合在一些因电源干扰而导致通讯距离短的场合中使用。模块的最高输入电压可达 30V，输出电流达 2A，广泛应用于无线产品的电源转换场合。
SW-DC01 严格使用无铅工艺生产和测试，符合 RoHS、Reach 的标准。

联系我们

规格书&附件下载

产品规格书：DC to DC电源模块SW-DC01.pdf

性能参数

特点&应用

引脚定义

机械尺寸（单位：mm）

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	8	12	30	V
工作温度范围	-20		60	℃
电流消耗
空载电流		< 1		mA
交流参数
振荡频率		100		KHz

产品特点

输入电压 8-30 V 供电
输出有 3.3V/4.2V/5V 可选
最大 2A 输出
内置反接和过压保护
抗干扰强
工作温度范围：-20 ~ +60 ℃

应用领域

遥控器供电
玩具控制
无线模块产品供电
3.3V、4.2V、5V 输出的应用

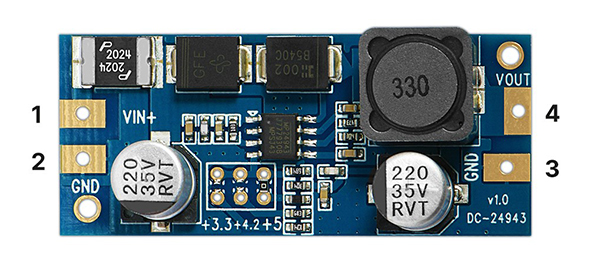

DC电源模块SW-DC01的引脚定义

脚位编号	引脚定义	描述
1	VIN+	接电源正。（输入8-30V)
2、3	GND	接电源地
4	VOUT	通过跳帽选择电压输出+3.3V,+4.2V,+5V

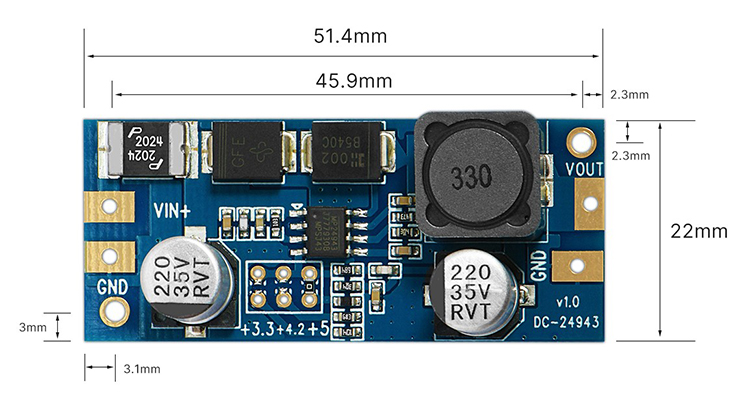

DC电源模块SW-DC01的机械尺寸
