LoRa模块LoRa-CC68的DEMO功能演示板

LoRa模块LoRa-CC68 DEMO功能演示板

LoRa-CC68模块配有标准的DEMO演示版,以供客户调试程序、测试距离等。如下图所示:供电电压范围:3.3V~6.0V。

联系我们

分享产品:

规格书&附件下载

示例代码:LLCC68_demo v1.0.0.rar

示例代码:LLCC68_Arduino_Demo.rar

功能说明

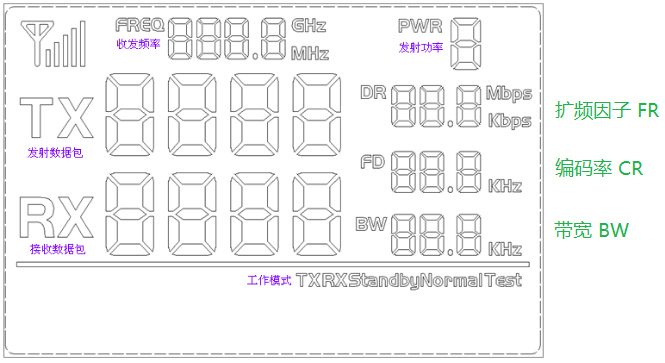

LCD界面如下所示:

LoRa模块LoRa-CC68的LCD界面

用户可通过按键设置频率、功率、收发速率等参数。



工作模式:

  • 正常发射模式:定时发送数据包(在设置模式下,暂不发送数据包);
  • 正常接收模式:上电进入接收状态,接收数据包,并将正确接收到的数据包再发出;
  • 常发射模式:模块处于常发状态;
  • 常接受模式:模块处于常接收状态(不转发数据);
  • 休眠模式:RF模块处于standby 状态。



按键操作:

  • SET 按键

按键进入设置模式,如设置最后一项参数,则按键跳出设置模式。

  • UP/Down 按键

在设置模式下,按键修改相应的设置参数。

注:内部带有FLASH,所有设置的参数掉电均可保存。
