小功率4432系列的DEMO功能演示板

小功率4432系列 无线收发模块 DEMO功能演示板

DEMO功能演示板适用于RF4432、RF4431、RF4432PRO无线收发模块,可辅助用户开发调试程序,测试模块相关性能等,能够缩短软件工程师开发产品的周期。

联系我们

分享新闻:

规格书&附件下载

示例代码:4432 demo code.rar

功能说明

DEMO板功能

  • 可以设置无线模块的频率,速率,功率,频偏,射频等参数。

  • 可以测试无线模块的通讯距离,休眠电流,工作电流等参数。

  • 配合我们的示例程序,可以很方便的观察MCU与无线模块的SPI通信,并可以用此开发板在没有专业的射频仪器下当做标准信号源,调试客户的开发程序,能大大缩短软件工程师的产品开发周期。



工作模式

1) 正常发射模式:定时发送数据包(在设置模式下,暂不发送数据包);

2) 正常接收模式:上电进入接收状态,接收数据包,并将正确接收到的数据包再发出;

3) 常发射模式:模块处于常发状态;

4) 常接受模式:模块处于常接收状态(不转发数据);

5) 休眠模式:RF模块处于standby 状态。

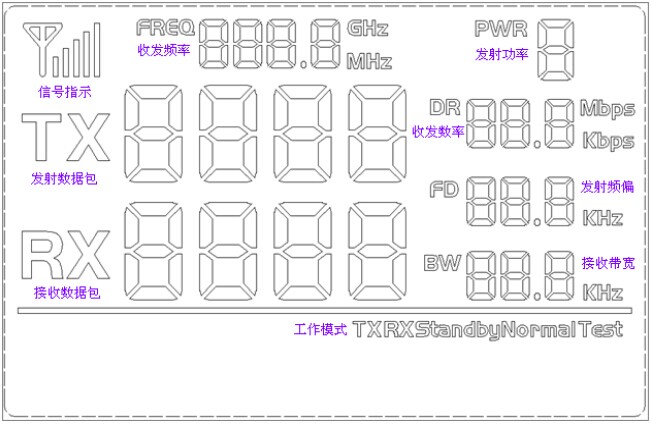

LCD界面如下所示

4432-DEMO的LCD界面

用户可通过按键设置频率、功率、收发速率等参数。

按键操作

1) SET 按键

按键进入设置模式,如设置最后一项参数,则按键跳出设置模式。

2) UP /Down 按键

在设置模式下,按键修改相应的设置参数。

注:内部带有FLASH,所有设置的参数掉电均可保存。
