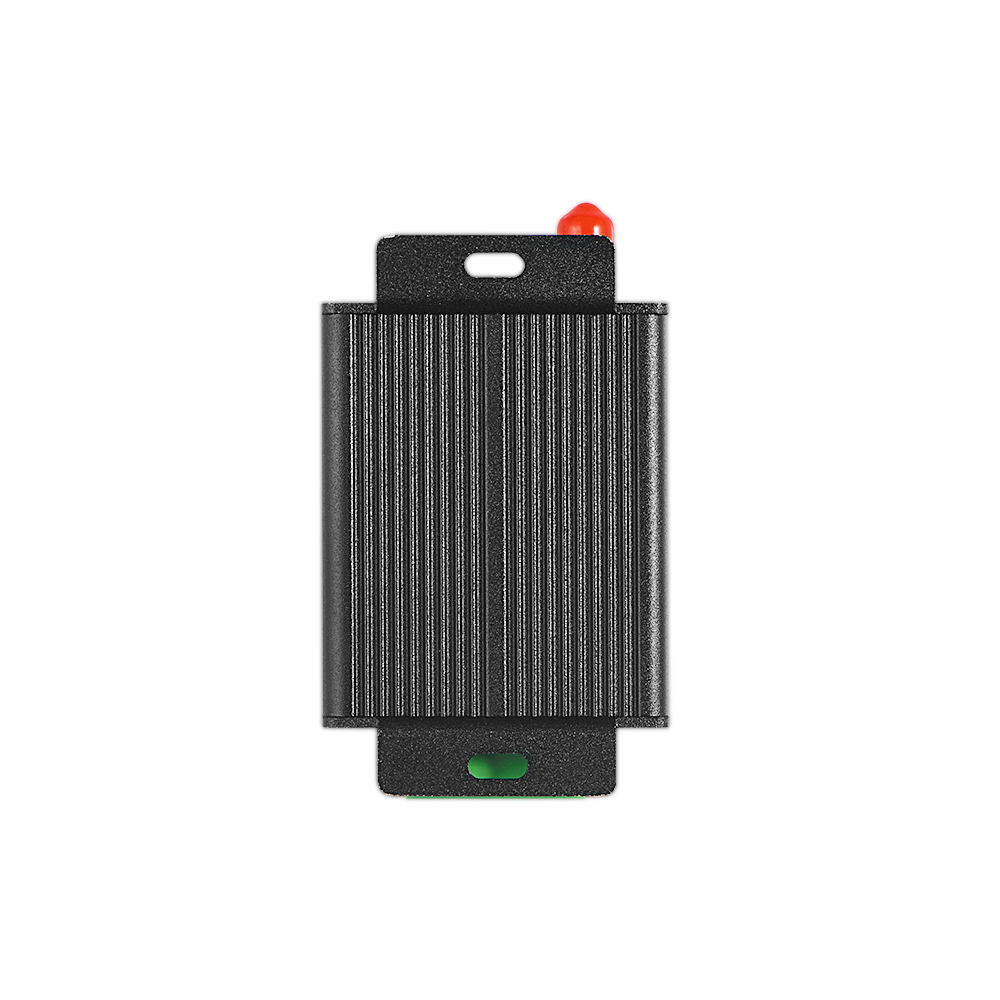

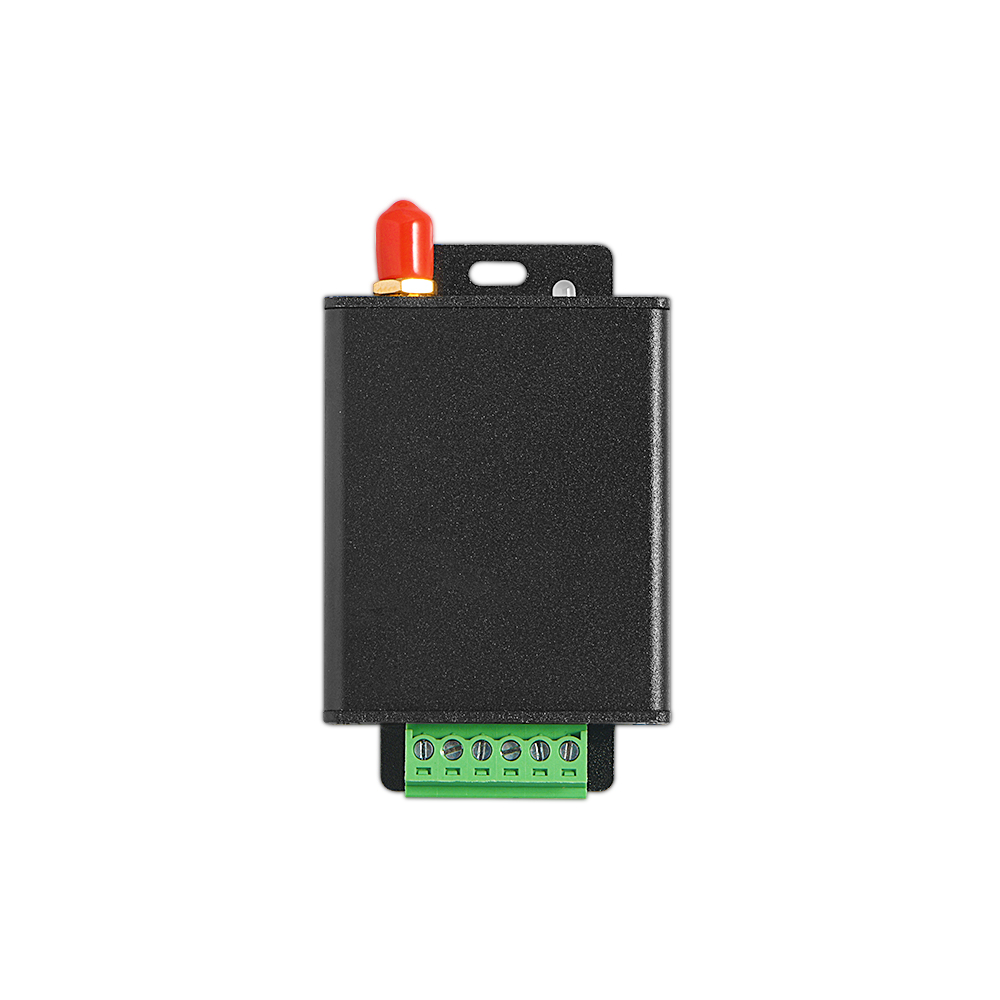

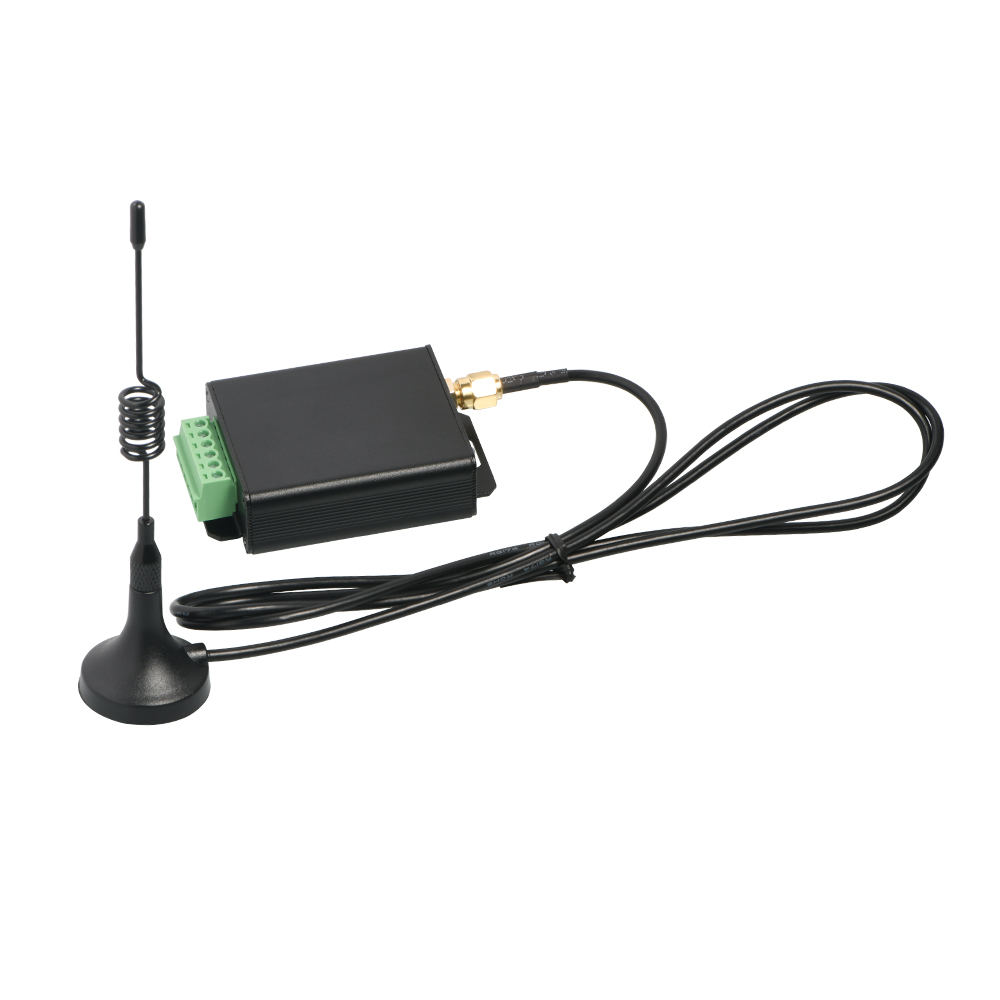

LoRa6200II: 2W 高速率 小体积 LoRa数传电台

LoRa6200II是思为无线推出的一款高速率的LoRa无线数传电台。该模块采用Semtech公司LLCC68芯片方案,内置硬件防死机自复位电路,抵抗外部强干扰信号。采用了先进的LoRa扩频调制跳频技术,高效的接收灵敏度,使得其穿透能力和通信距离都远超当下通用的FSK和GFSK产品,并具有更强的抗干扰性。为了迎合不同客户的应用需求,我们将此系列的模块软件设计为多合一自选的方式,用户可以通过PC软件配置模块在不同的工作模式下切换,在MESH模式下,路由模块具有自动路由的功能,用户可通过多模块组合的方式,形成无盲区无距离限制的组网传输。同时用户还可通过PC软件或串口指令对无线数据进行AES128加密,使数据传输更为安全。

LoRa6200II模块设计为2W的输出功率,嵌入式小体积的设计,在无线远程传输控制等行业得以广泛地应用。

LoRa6200II严格使用无铅工艺生产和测试,符合RoHS、Reach的标准。

注:LoRa Pro系列可通过配置,分别与我司之前的几种型号LoRa数传模块兼容互通。

联系我们

分享产品:

规格书&附件下载

产品规格书:LoRa6200II 2W 串口LoRa无线组网模块V1.pdf

PC软件:LORAII_V10.rar

PC软件:LORAII_V20.rar

其它附件:USB_PC驱动.rar

其它附件:串口小助手.rar

性能参数
特点&应用
内部框图
应用电路
引脚定义
机械尺寸(单位:mm)

参  数

最 小

典 型

 最 大

单 位

条   件

运 行 条 件

工作电压范围

9

12

30

V



工作温度范围

-40

25

+85



电 流 消 耗

接收电流



<8



mA

TTL/RS232电平

 发射电流



< 1.2



A

@12V,33dBm

休眠电流



<240



uA

TTL/RS232电平

射 频 参 数

频率范围

(不同规格)

414.92

433.92

453.92

MHz

@433MHz

470.92

490.92

509.92

MHz

@490MHz

849.92

868.92

888.92

MHz

@868MHz

895.92

914.92

934.92

MHz

@915MHz

调制速率

1312



62500

bps

@LoRa

发射功率范围

20



+33

dBm

软件7级可调

接收灵敏度



-129



dBm

@1.3Kbps

产品特点

  • AES128数据加密方式
  • 无盲区无距离限制单个模块空旷传输距离5Km @低速率
  • 工作频段:433/470/868/915 MHz可选
  • 同频段下通讯信道40个
  • 串口参数设置多样化
  • 工作电压范围:9~ 30V
  • MESH模式下跳数可选
  • LBT(Listen Before Talk)功能可选
  • MESH模式下节点/路由/节点+路由可选
  • 内置硬件复位保护电路
  • LoRa调制模式,TTL/RS485/RS232电平
  • 灵敏度: -129 dBm @1.3Kbps
  • 最大输出功率:2W (+33 dBm)
  • 工作温度范围:-40~+85℃
  • CRC校验可选

应用领域

  • 无线遥控
  • 远程抄表
  • 工业数据采集
  • 家庭自动化遥测
  • 无线数据通信
  • 门禁系统

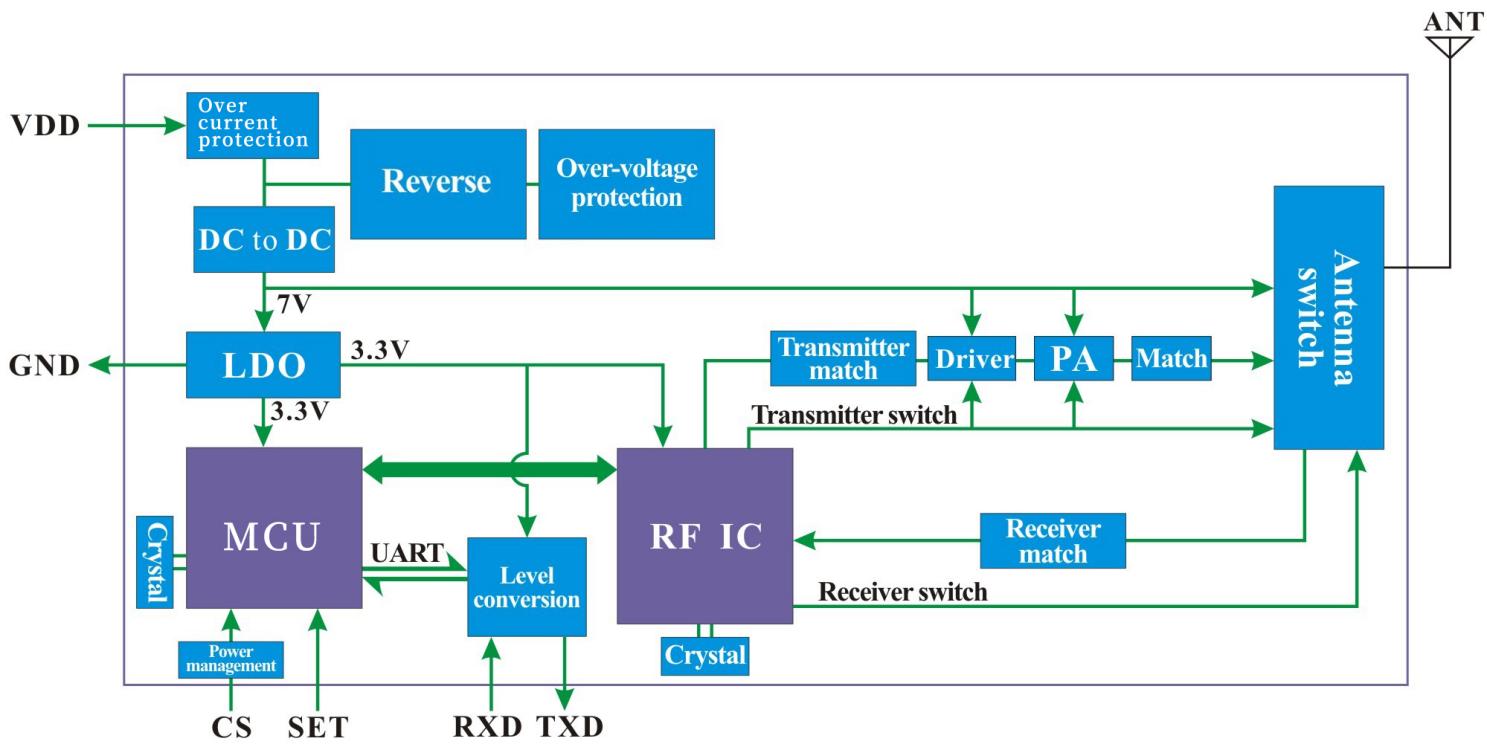

内部框图

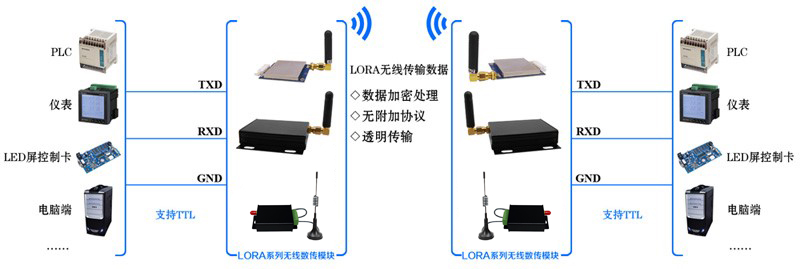

应用电路

应用电路

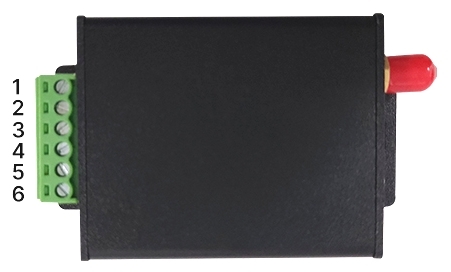

模块引脚定义

脚位编号

引脚定义

描  述

1

VCC

接电源正极 (外接9-30V)

2

GND

接电源地

3

TXD/A+

串口通讯数据发射

4

RXD/B-

串口通讯数据接收

5

SET

配置参数使能(低电平使能参数配置,默认高电平输出)

6

CS

块使能(低电平休眠,默认高电平输出)

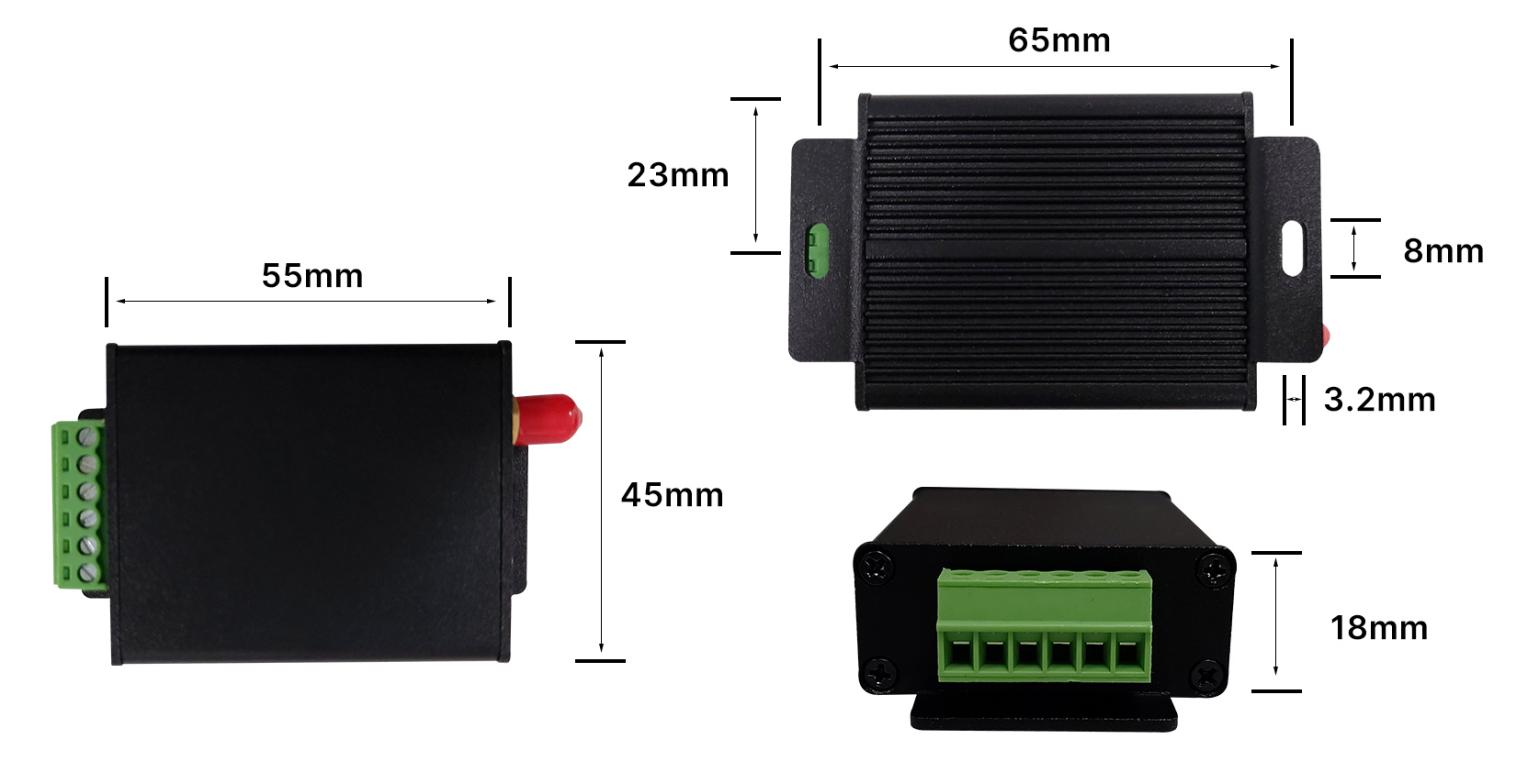

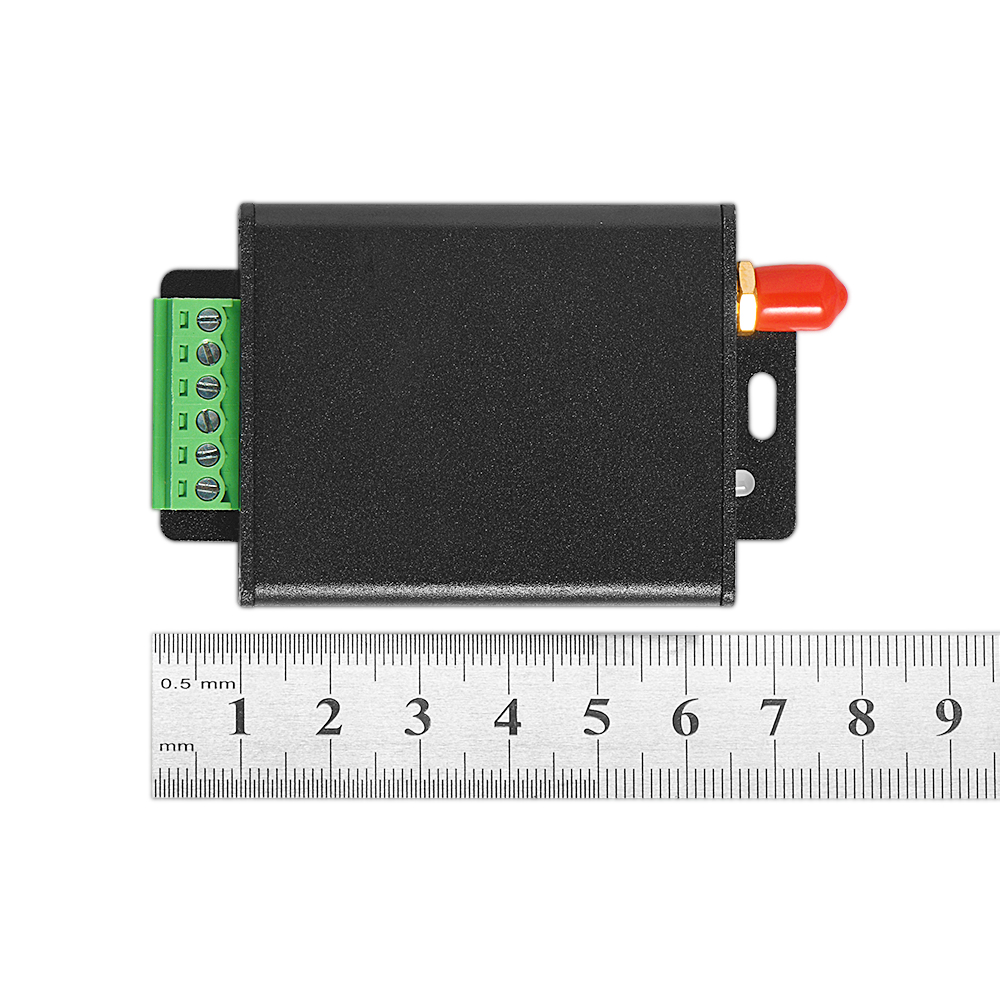

模块机械尺寸
