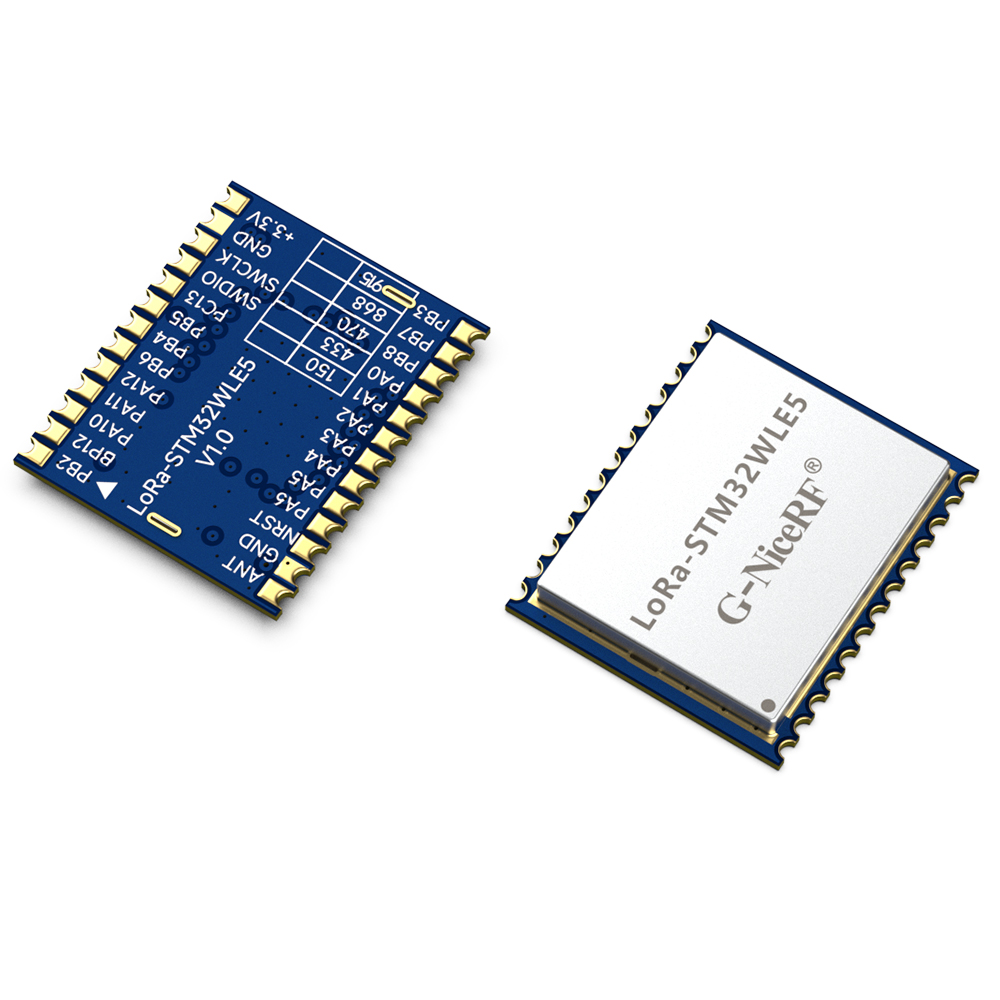

LoRa-STM32WLE5:SOC无线模块 超小体积 内置ARM Cortex-M4内核

LoRa-STM32WLE5 模块采用了ST 公司的STM32WLE5芯片,该模块主要应用于超远程无线和超低功耗无线电解决方案,该模块采用LoRa®调制,并基于高性能的Arm®Cortex®-m4 32位RISC核心,工作频率高达48 MHz,支持256 KB闪存和64 KB运行内存。这个核心实现了一套完整的DSP指令和一个独立的内存保护单元(MPU),从而提高了应用程序的安全性。该模块可广泛应用在安防系统,智慧农业,工业制造,智能家居等场所。

联系我们

分享产品:

规格书&附件下载

产品规格书:LoRa-STM32WLE5 SOC无线模块 v1.0doc.pdf

产品简介
性能参数
特点&应用
内部框图
典型应用电路
引脚定义
机械尺寸(单位:mm)

SOC片上系统

参数

测试条件

最小

典型

最大

单位

工作电压范围



1.8

3.3

3.6

V

工作温度范围



-40

25

85

最大输入信号





10



dBm

电 流 消 耗

发射电流

@3.3v



<120



mA

接收电流



<10



mA

休眠电流



<2



uA

射频 参 数

频率范围

@433MHz

400



460

MHz

@470MHz

470



510

MHz

@868MHz

850



890

MHz

@915MHz

900



940

MHz

发射功率



20

21

22

dBm

接收灵敏度

@BW=125KHz,SF=12



-141



dBm

频率误差





10



ppm

调制速率

@LoRa

0.018



62.5

kpbs

@FSK

0.6



300

kpbs

产品特点

  • UHF频段:433/470MHz/868 /915MHz ,可定制150~960 MHz范围的频率
  • 开阔地传输距离为5000米以上
  • 接收灵敏度高达-141dBm@BW=125KHz,SF=12

发射功率可调,最大22dBm

接口类型丰富:UART,SPI,I2C,GPIO,ADC

  • 休眠电流小于2uA以下
  • 接收电流小于10mA
  • 内核是32位Arm®Cortex®-M4CPU
  • 32位Arm®Cortex®-M4CPU
  • 安全机制:支持256位硬件加密,PCROP读写保护
  • 小体积,邮票孔设计,方便客户二次开发

应用领域

安防系统                 智慧农业               工业制造

智能家居                 远程灌溉



内部框图

典型应用电路

引脚定义

脚位编号

引脚定义

I/O

描  述

1

PB2

IO

内接芯片的单片机IO,具体功能见芯片规格书

2

PB12

IO

内接芯片的单片机IO,具体功能见芯片规格书

3

PA10

IO

内接芯片的单片机IO,具体功能见芯片规格书

4

PA11

IO

内接芯片的单片机IO,具体功能见芯片规格书

5

PA12

IO

内接芯片的单片机IO,具体功能见芯片规格书

6

PB6

IO

内接芯片的单片机IO,具体功能见芯片规格书

7

PB4

I

内接芯片的单片机IO,DEMO程序定义发射按键脚,按下按键发射数据。

8

PB5

IO

内接芯片的单片机IO,DEMO程序定义接收指示脚,收到数据时输出高,平时低电平。

9

PC13

IO

内接芯片的单片机IO,具体功能见芯片规格书

10

SWDIO

IO

内接芯片的单片机IO,烧录程序口

11

SWCLK

I

内接芯片的单片机IO,烧录程序口

12

GND

-

接电源负极

13

VCC

-

接电源正极

14

PB3

IO

内接芯片的单片机IO,DEMO程序定义发射指示脚,发射时输出高,不发射时输出低电平。

15

PB7

IO

内接芯片的单片机IO,具体功能见芯片规格书

16

PB8

IO

内接芯片的单片机IO,具体功能见芯片规格书

17

PA0

IO

内接芯片的单片机IO,DEMO程序定义CS

18

PA1

IO

内接芯片的单片机IO,具体功能见芯片规格书

19

PA2

IO

内接芯片的单片机IO,DEMO程序定义TXD

20

PA3

IO

内接芯片的单片机IO,DEMO程序定义RXD

21

PA4

IO

内接芯片的单片机IO,具体功能见芯片规格书

22

PA5

IO

内接芯片的单片机IO,具体功能见芯片规格书

23

PA6

IO

内接芯片的单片机IO,具体功能见芯片规格书

24

NRST

I

内接芯片的单片机IO,芯片复位脚,拉低有效

25

GND

-

接电源负极

26

ANT



外接50欧姆天线

机械尺寸(单位:mm)
