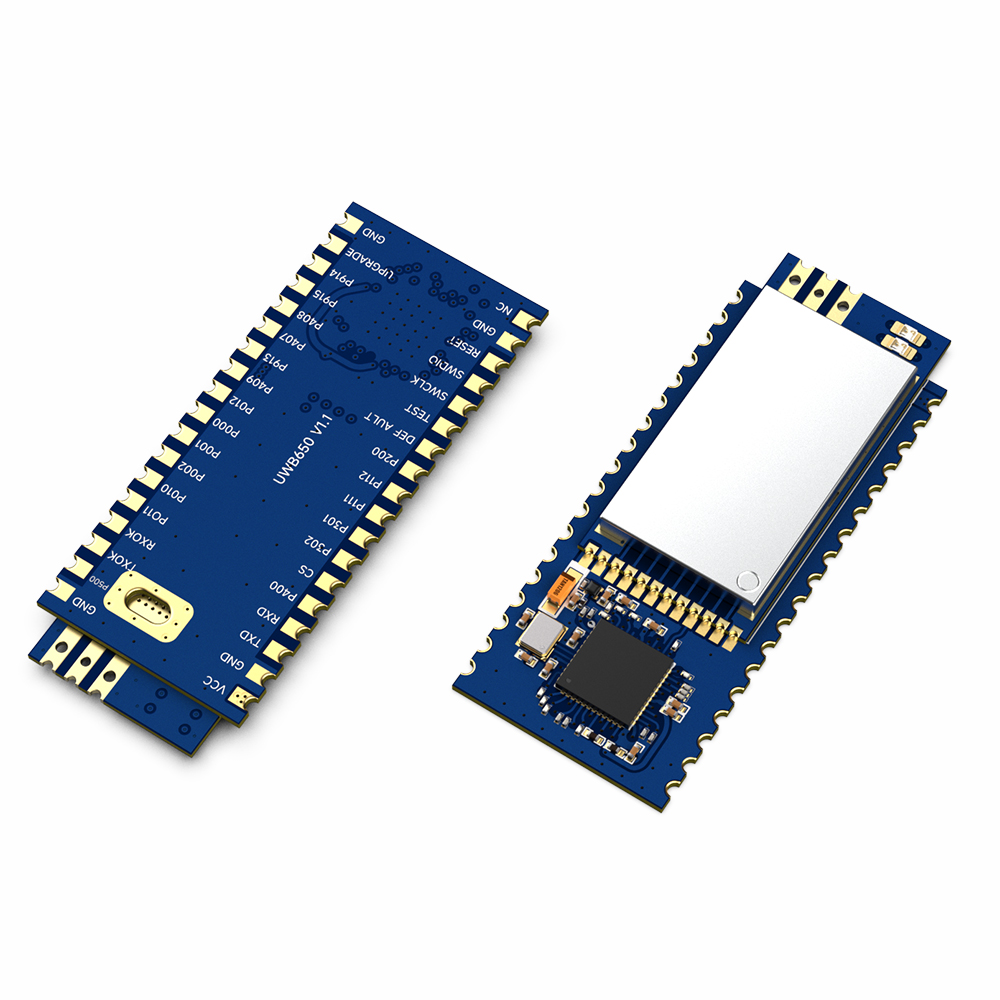

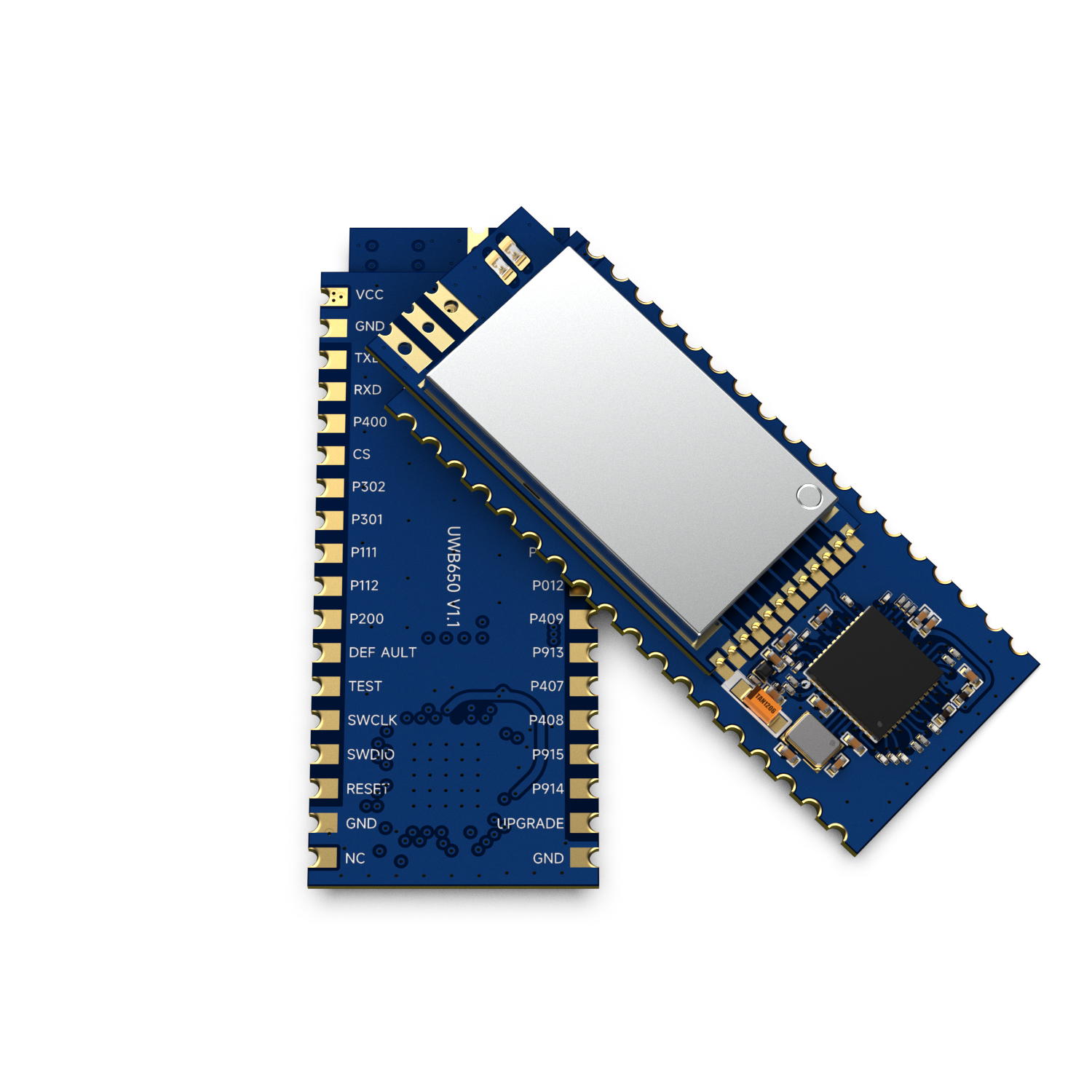

UWB650:1KM通信距离UWB模块 透明传输 高精度双向测距 室内定位 AES128无线加密 UWB无线转TTL

UWB650模块是思为无线推出的一款基于UWB(Ultra Wide Band,超宽带)技术的无线通讯模块,遵循IEEE 802.15.4-2020 Standard协议。UWB650模块是在UWB3000F27基础上研发,使该模块拥有0.5W的高功率功放芯片。用户无需去设计电路,因为UWB650模块上包含了无线通讯模块以及相关的电路,并集成了ESD保护器件,可有效提供ESD静电保护。UWB650模块将UWB技术应用中的数据通讯、双边双向测距(DS-TWR)、三点平面定位功能集于一身,用户只需通过模块上的UART接口,即可轻松使用这些功能,无需再次设计开发。

联系我们

分享产品:

规格书&附件下载

产品规格书:UWB650 串口测距通信定位模块 V1.1 .pdf

性能参数
特点&应用
内部框图
典型应用电路
脚位定义
机械尺寸

参数

测试条件

最小

典型

最大

单位

工作电压范围



3.0

4.2

5.5

V

工作温度范围



-20

25

60

工作频率范围

CH5



6489.6



MHz

数据速率



850k



6.8M

bps

电 流 消 耗

休眠电流





< 2.2



mA

数传时接收电流





64~72



mA

测距时接收电流





36



mA

数传时发射电流





<100



mA

测距时发射电流





36



mA

发 射 参 数

发射功率

@VCC=5.0V

-5



27

dBm

发射带宽(BW)





499.2



MHz

接 收 参 数

接收灵敏度

@850Kbps



-100



dBm

@6.8Mbps



-94



dBm

产品特点

  • 遵循IEEE 802.15.4-2020 Standard UWB以及通讯协议
  • 支持UWB Channel 5(6489.6MHz)
  • 支持8Mbps和850Kbps空中数据速率
  • 支持前导码3/4/9/10/11/12,不同前导码配置之间模块无法通讯
  • 多档发射功率调节,最大发射功率有5w
  • 超远距离数据通讯
  • 采用双边双向测距(DS-TWR)
  • 采用三点平面定位法,精确的定位计算
  • 静电保护功能(ESD)

应用领域

  • 大型工业生产人员定位
  • 各种室内定位的场合
  • 煤矿井下定位
  • 医院医护人员定位

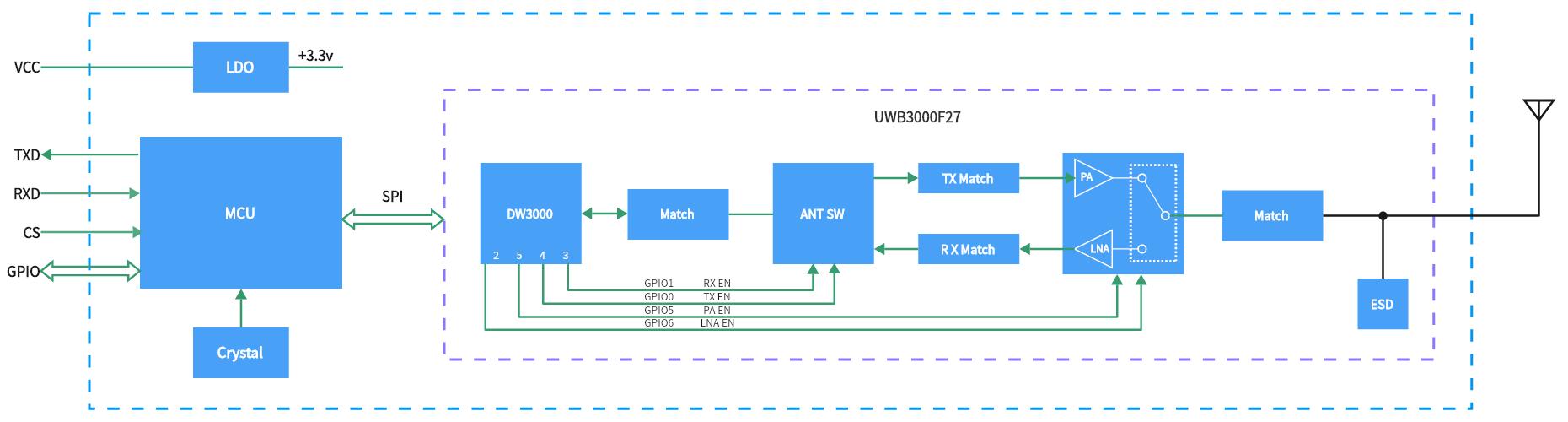

UWB模块内部框图

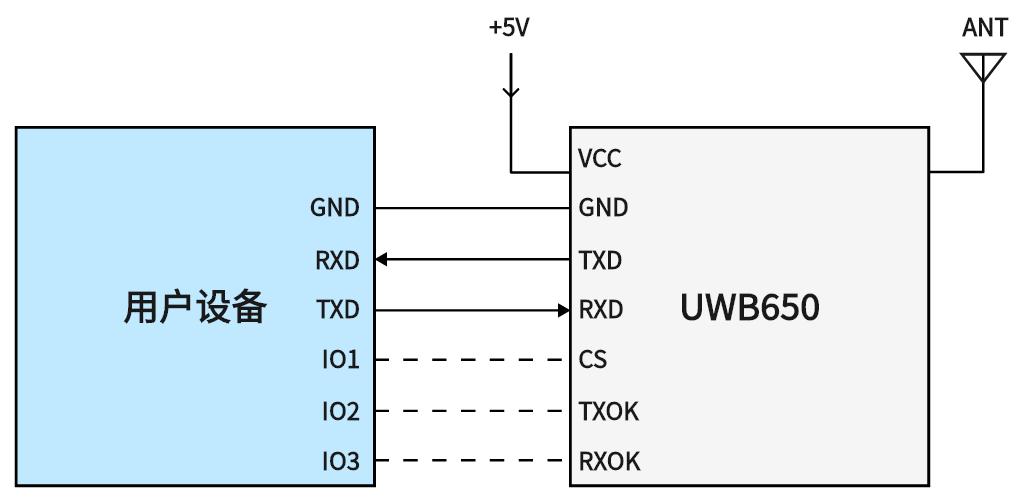

典型应用电路

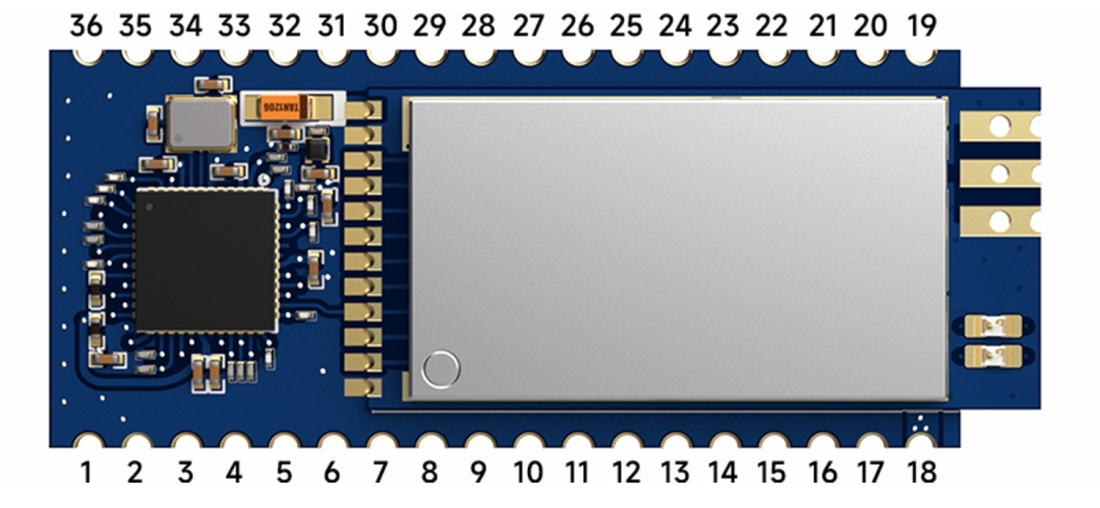

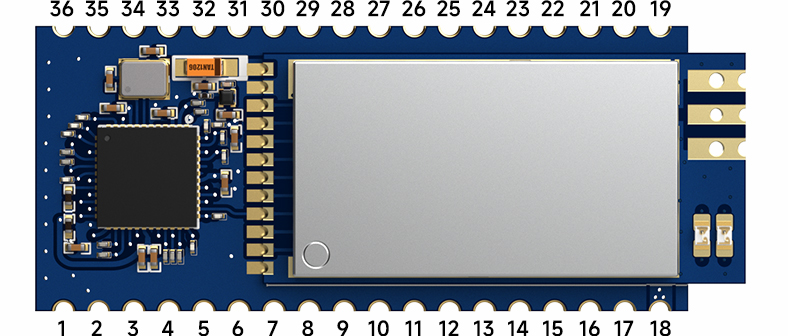

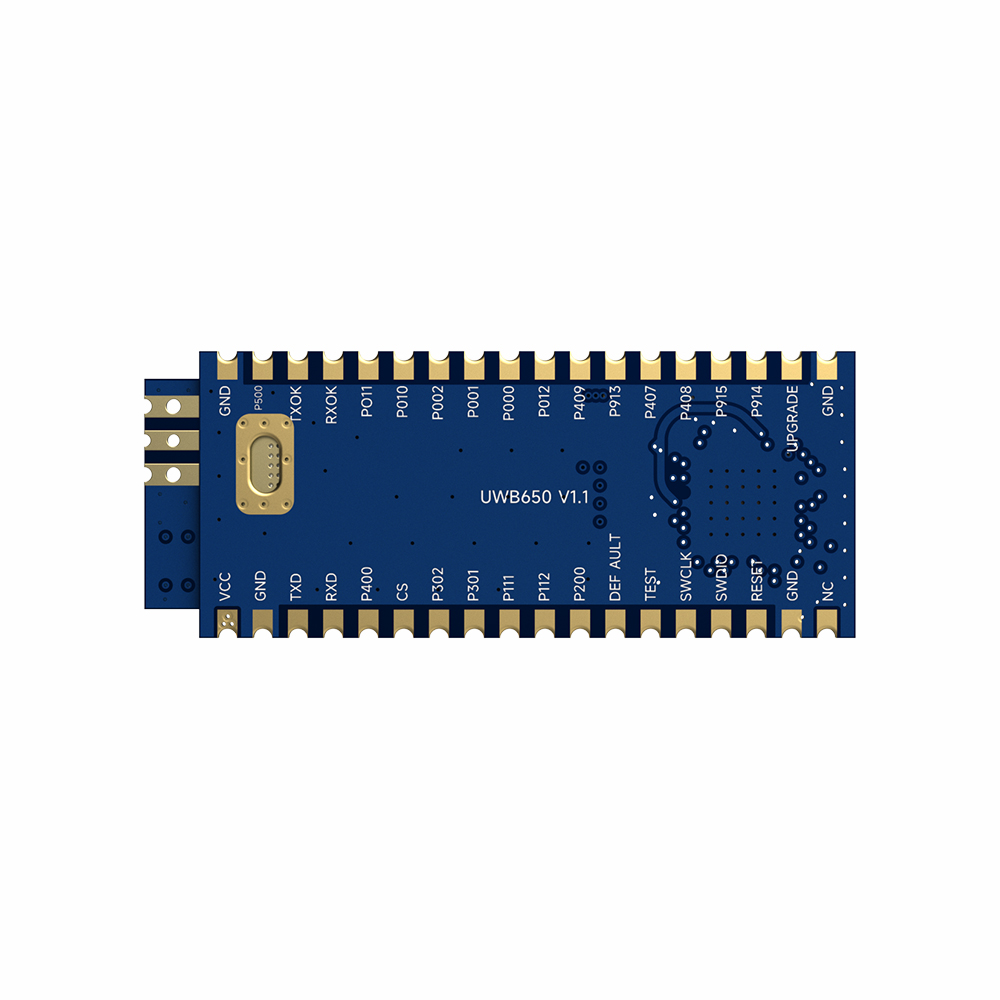

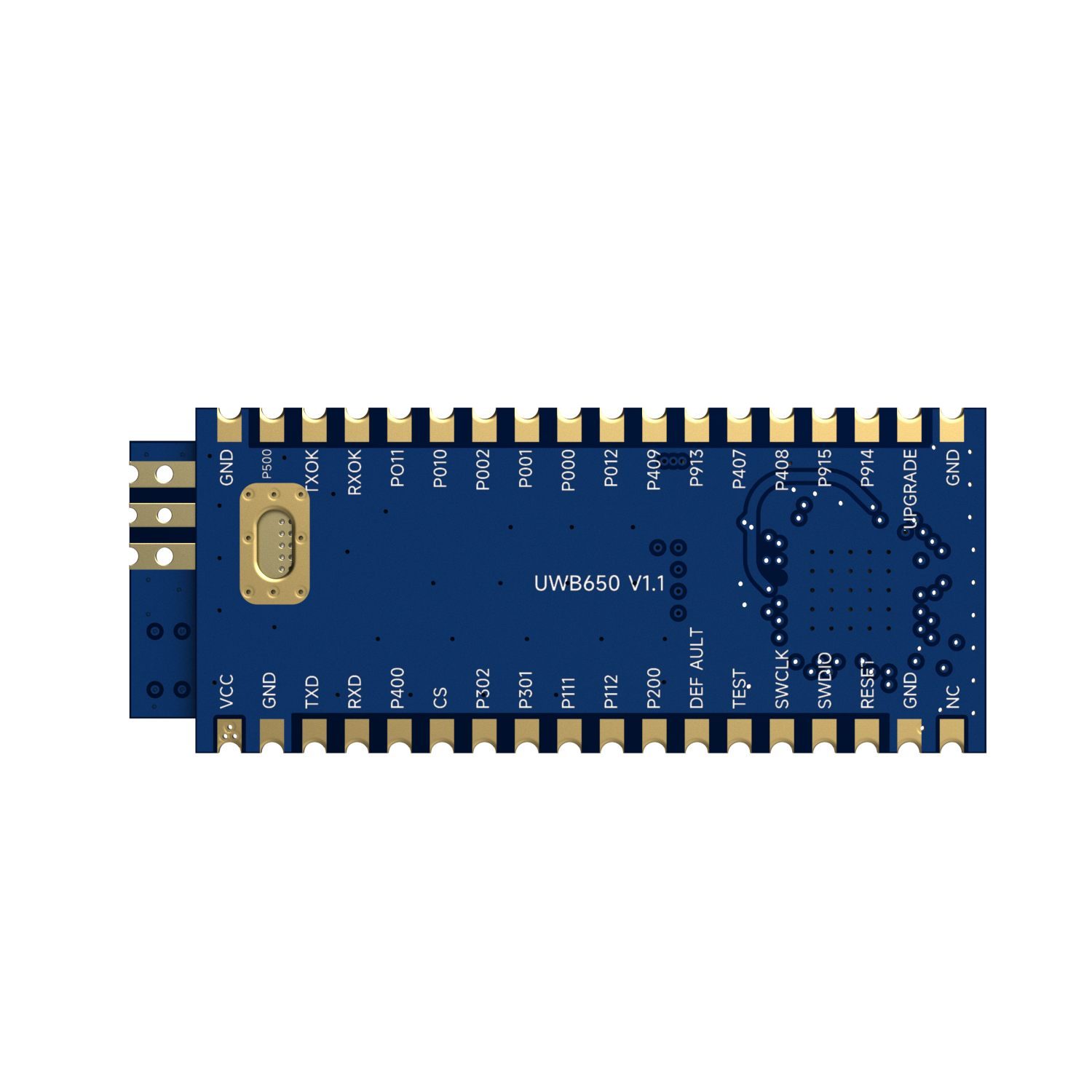

脚位定义

脚位编号

引脚定义

I/O

电平标准

描  述

1

NC







2,17,19,36

GND

-

0-3.3V

接电源地

3

RESET

I

0-3.3V

模块复位脚,正常高电平,拉低复位

4

Reserved



0-3.3V

悬空

5

Reserved



0-3.3V

悬空

6

TEST

I

0-3.3V

保留

7

DEFAULT

I

0-3.3V

内部上拉,工作状态下持续拉低10s左右强制重启并恢复出厂设置

8

P200

I/O

0-3.3V

内接单片机IO,可扩展应用

9

P112

I/O

0-3.3V

内接单片机IO,可扩展应用

10

P111

I/O

0-3.3V

内接单片机IO,可扩展应用

11

P301

I/O

0-3.3V

内接单片机IO,可扩展应用

12

P302

I/O

0-3.3V

内接单片机IO,可扩展应用

13

CS

I

0-3.3V

休眠脚,内部上拉,外部施加低电平时进入休眠

14

P400

I/O

0-3.3V

内接单片机IO,可扩展应用

15

RXD

I

0-3.3V

串口数据输入脚,外接设备的TXD引脚

16

TXD

O

0-3.3V

串口数据输出脚,外接设备的RXD引脚

18

VCC

-

3.0-5.5V

外接电源正极

20

P500

I/O

0-3.3V

内接单片机IO,可扩展应用

21

TXOK

O

0-3.3V

仅数传模式使用,默认低电平。数据发送完毕后输出高电平

22

RXOK

O

0-3.3V

仅数传模式使用,默认低电平。模块接收到数据到串口输出完毕

这段时间内一直输出高电平

23

P011

I/O

0-3.3V

内接单片机IO,可扩展应用

24

P010

I/O

0-3.3V

内接单片机IO,可扩展应用

25

P002

I/O

0-3.3V

内接单片机IO,可扩展应用

26

P001

I/O

0-3.3V

内接单片机IO,可扩展应用

27

P000

I/O

0-3.3V

内接单片机IO,可扩展应用

28

P012

I/O

0-3.3V

内接单片机IO,可扩展应用

29

P409

I/O

0-3.3V

内接单片机IO,可扩展应用

30

P913

I/O

0-3.3V

内接单片机IO,可扩展应用

31

P407

I/O

0-3.3V

内接单片机IO,可扩展应用

32

P408

I/O

0-3.3V

内接单片机IO,可扩展应用

33

P915

I/O

0-3.3V

内接单片机IO,可扩展应用

34

P914

I/O

0-3.3V

内接单片机IO,可扩展应用

35

UPGRADE

I

0-3.3V

内部上拉。外部输入低电平后复位模块进入串口升级模式

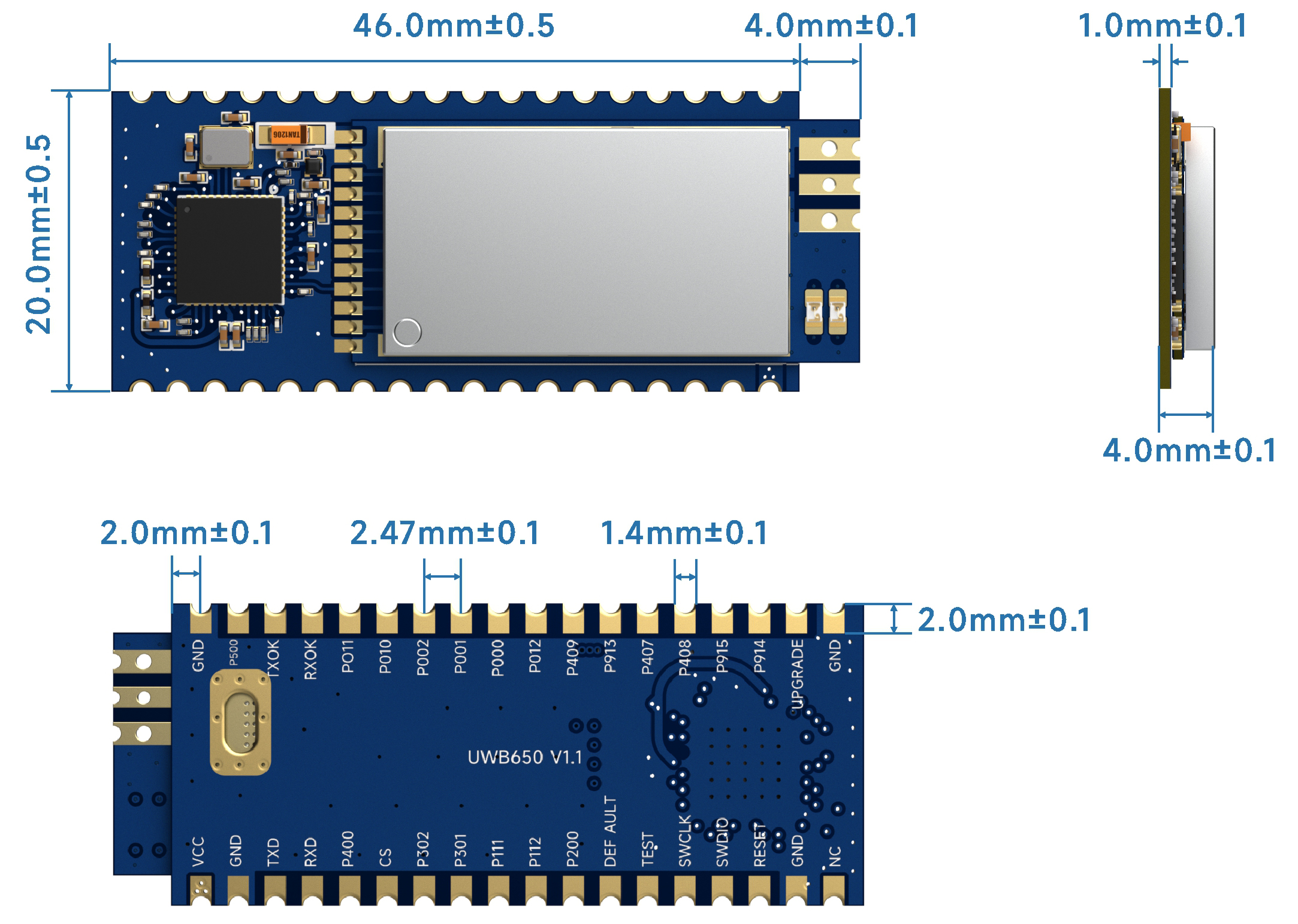

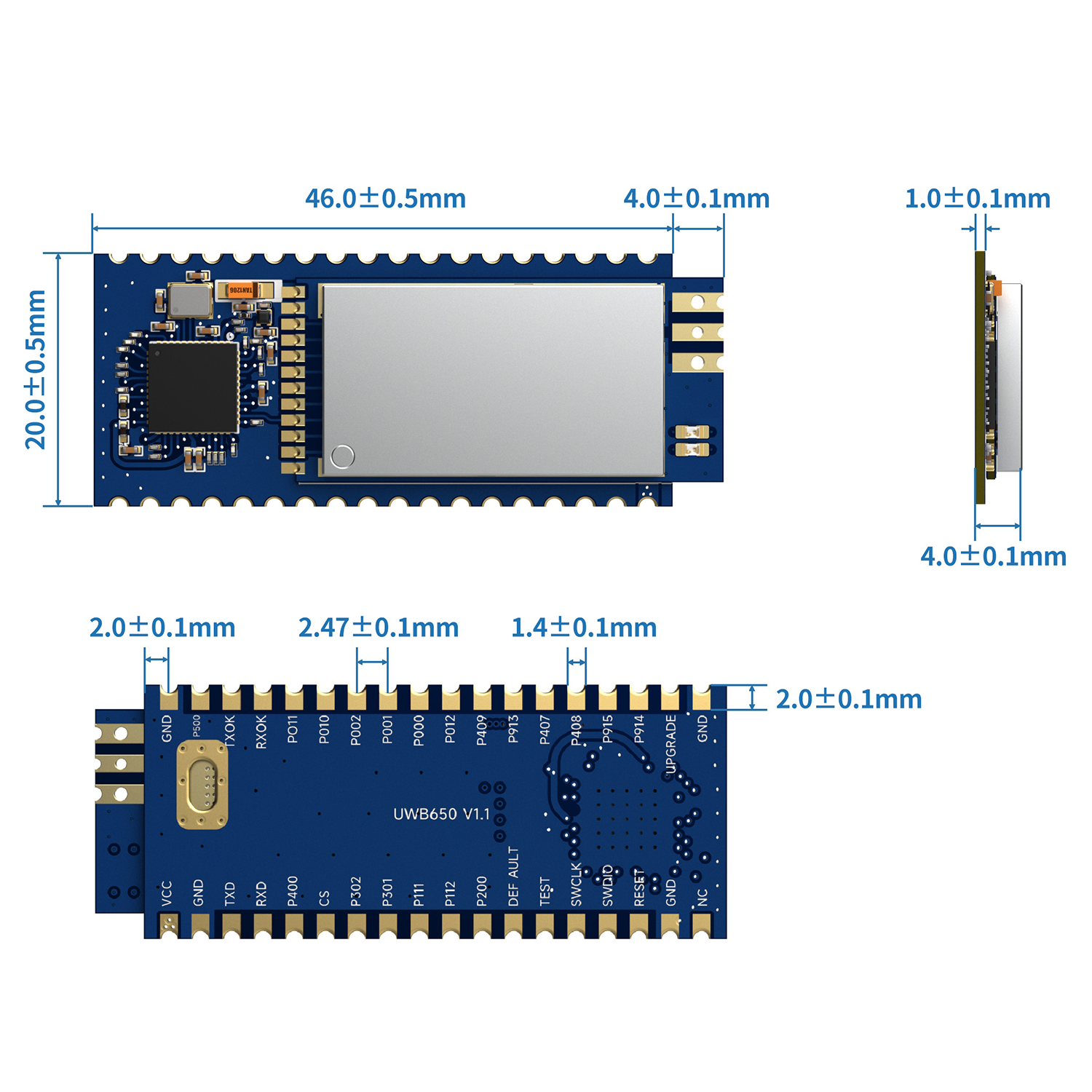

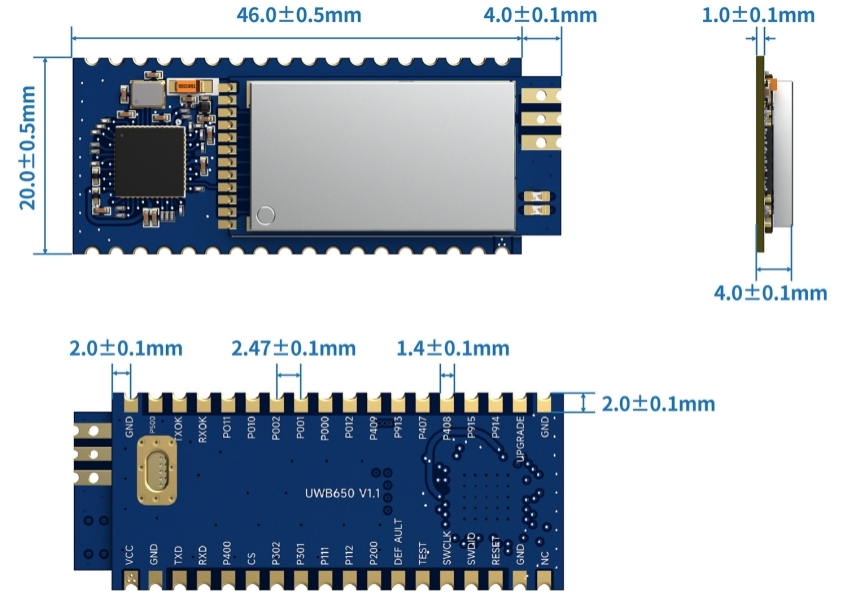

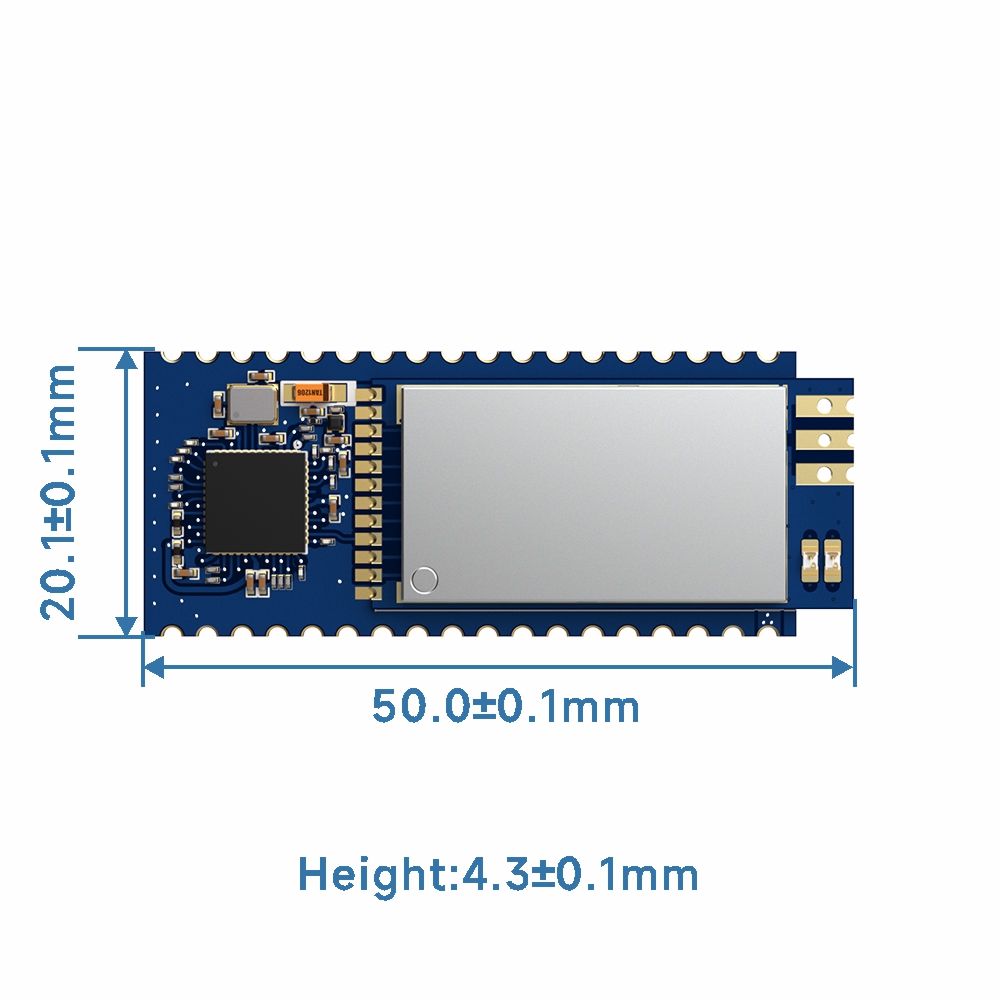

模块机械尺寸
