规格书&附件下载
产品规格书:NR60降噪音频处理模块V1.0.pdf

性能参数
特点&应用

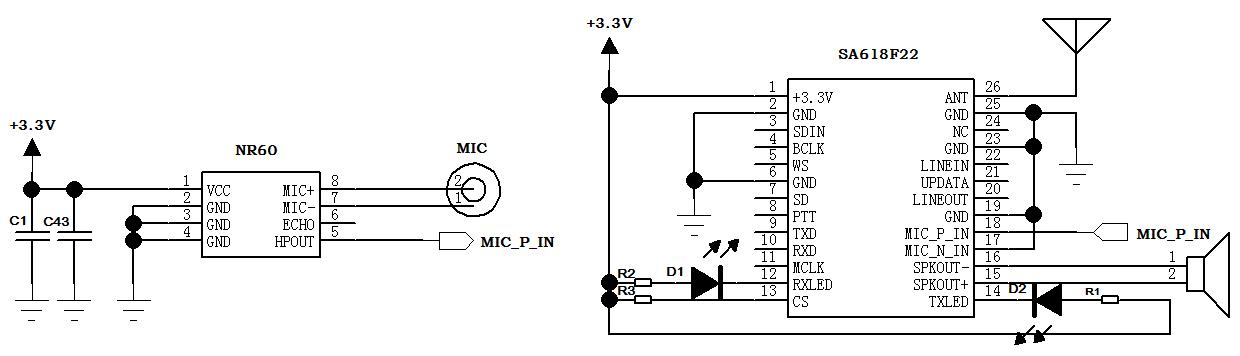

典型应用电路
引脚定义
机械尺寸(单位:mm)
参 数 |
测试条件 |
最 小 |
典 型 |
最 大 |
单 位 |
工作电压范围 |
|
3.3 |
|
5.5 |
V |
工作温度范围 |
|
-20 |
25 |
85 |
℃ |
电 流 消 耗 |
|||||
工作电流 |
|
|
33 |
|
mA |
降 噪 参 数 |
|||||
信噪比 |
信号功率与背景噪音比值 |
|
-5<SNR<0 |
|
|
最大抑止噪声 |
麦克风环境噪音 |
|
<80 |
|
db |
人声距离 |
人离麦克风的距离 |
|
<10 |
|
cm |
产品特点
- 产品为近场降噪,人声离麦克风<10cm最好
- 周围环境抑止强度≤80db
- 能抑止电子噪音,风噪,户外海浪声,汽车喇叭,突发性干扰声等
应用领域
- 在线视频会议通话
- 在线视频直播
- 社交娱乐
- 在线教育
- 各种需要滤除背景噪音的场景

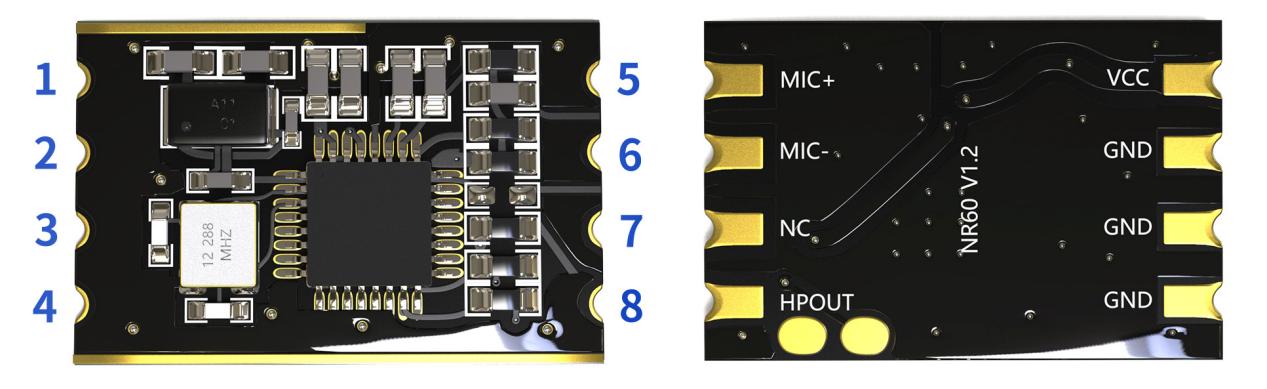

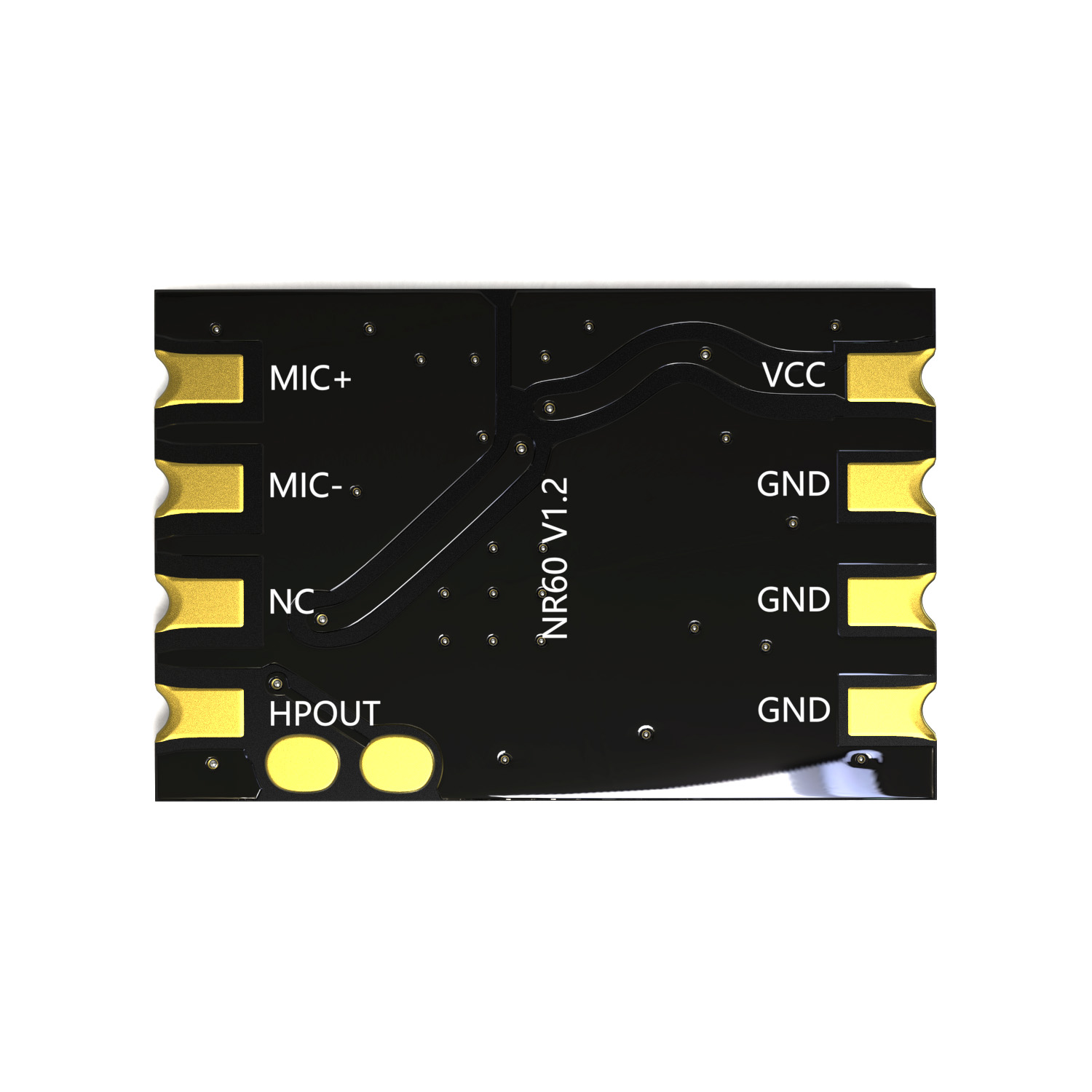

脚位编号 |
引脚定义 |
I/O |
描 述 |
1 |
VCC |
|
外接电源正极(最低3.3v,最高5.5v) |
2,3,4 |
GND |
|
接电源地 |
5 |
HPOUT |
O |
音频输出脚,一般是接客户产品的MIC_IN脚 |
6 |
ECHO |
I |
悬空 |
7 |
MIC- |
I |
麦克风的负极输入脚 |
8 |
MIC+ |
I |
麦克风的正极输入脚 |
