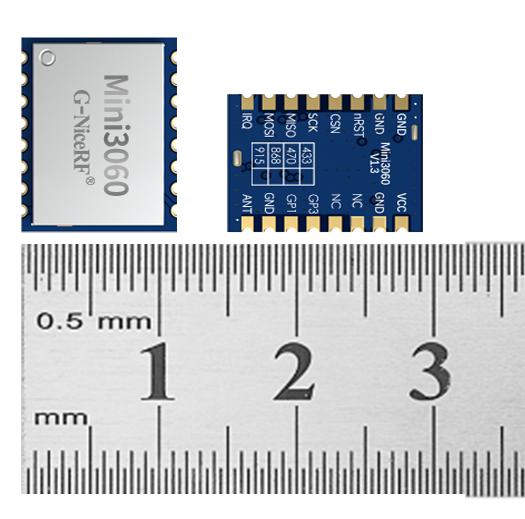

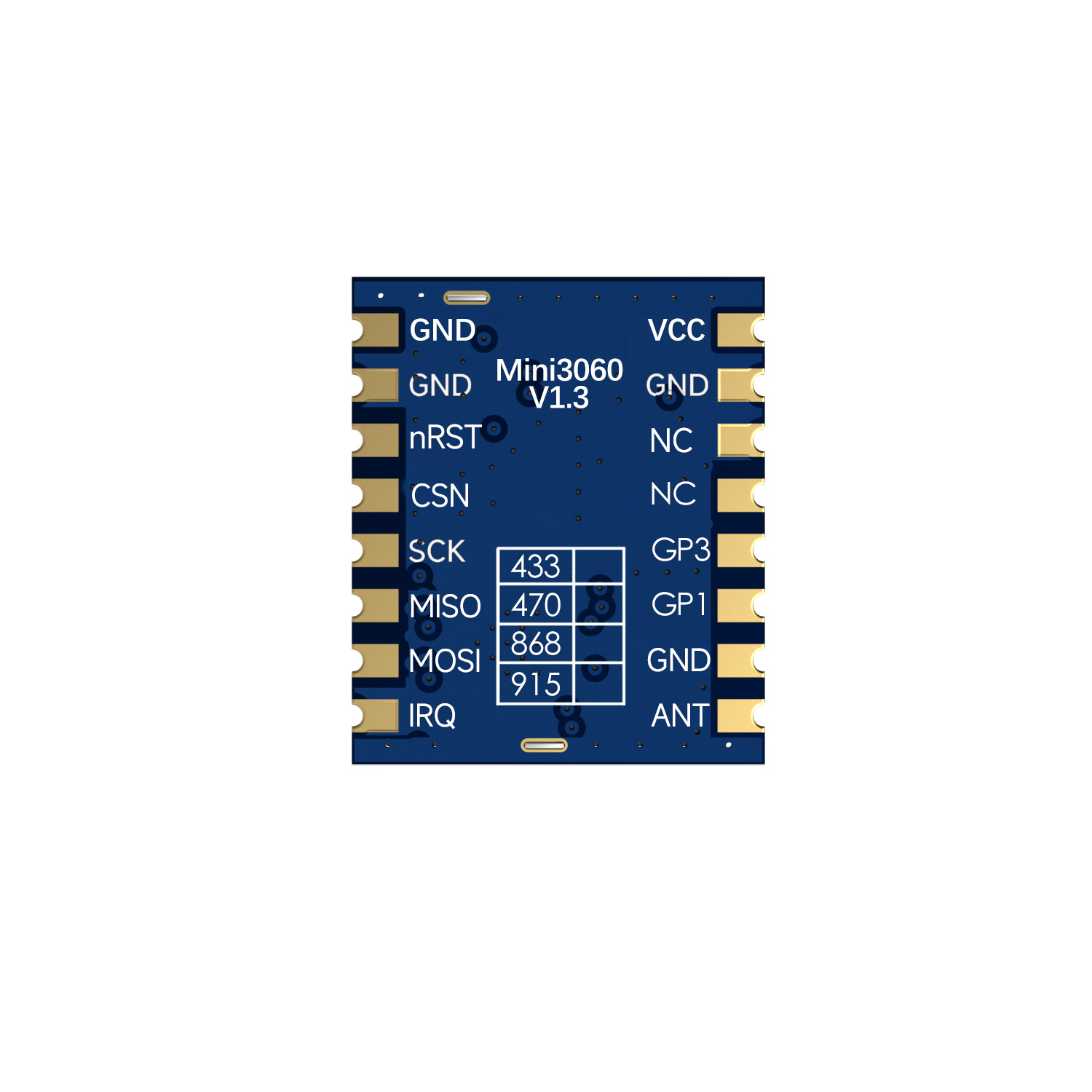

Mini3060：无线收发模块超小体积高灵敏度空旷距离4-5公里

Mini3060是一款采用 DSSS 调制解调技术的低功耗远距离无线收发芯片做成的模块，支持半双工无线通信，采用TCXO晶振，具有高抗干扰性、高灵敏度、低功耗和超远传输距离等特性。最高具有-129dBm 的灵敏度，20dBm 的最大输出功率，产生业界领先的链路预算，使其成为远距离传输和对可靠性要求极高的应用的最佳选择。

Mini3060系列模块严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

联系我们

规格书&附件下载

产品规格书：Mini3060 小超小体积无线收发模块 V1.1.pdf

示例代码：PAN3060_demo_code_V1.0.zip

封装尺寸：Mini3060封装.rar

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸(单位：mm)

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	2	3.3	3.6	V
工作温度范围	-40		85	℃
电流消耗
接收电流		4.5		mA	@DCDC模式
接收电流		7.4		mA	@LDO模式
发射电流		<110		mA	@20dBm
休眠电流		<1		uA
射频参数
频率范围	408	433	470	MHz	@433MHz
	470	490	510	MHz	@470MHz
	850	868	890	MHz	@868MHz
	900	915	930	MHz	@915MHz
调制速率	0.5		59.9	Kbps	LoRa
发射功率范围	-30		20	dBm
灵敏度		-129		dBm	@LoRa BW=125KHz_SF = 9_CR=4/5

产品特点

工作电压范围：0-3.6V
频率范围：433/470/868/915 MHz
灵敏度：-129dBm @125KHz,5Kbps
最大输出功率：20 dBm
低接收电流：5mA@DCDC
休眠电流< 1.0uA
数据传输率：5-59.9Kbps @LoRa
支持带宽：125KHz、250KHz、500KHz
支持 SF 因子：5～9 ，支持扩频因子自动识别
支持码率：4/5，4/6，4/7，4/8
支持 CAD 功能

应用领域

智慧工厂
Ÿ智慧水务
Ÿ智慧农业
智慧医疗
智慧社区
智慧消防

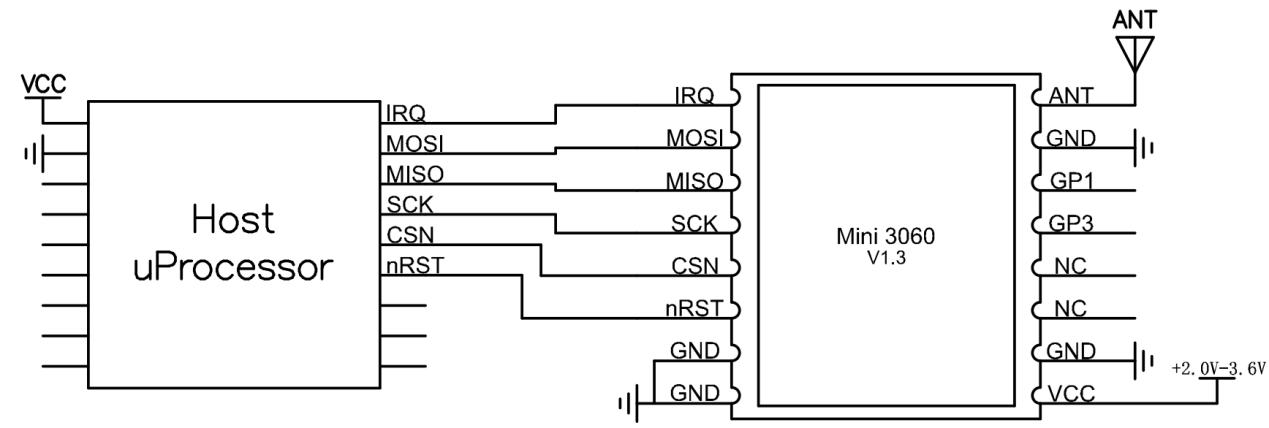

mini3060应用电路

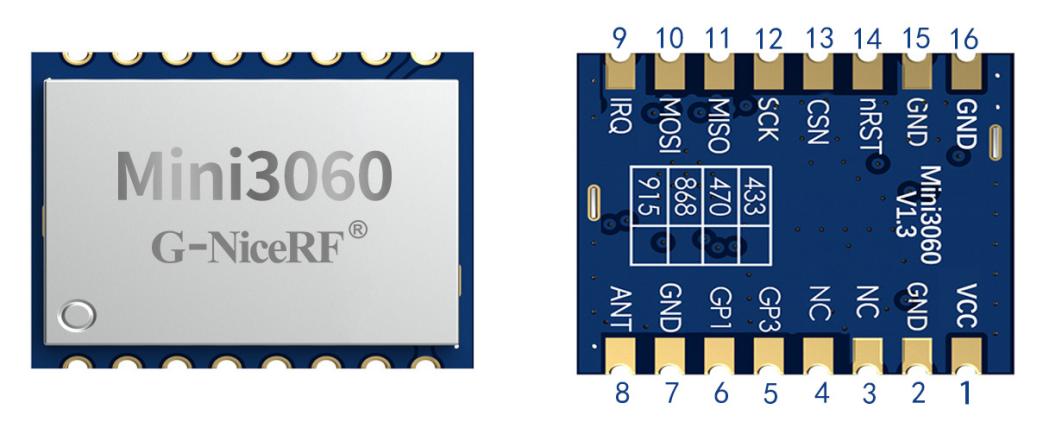

mini3060引脚图

脚位编号	引脚定义	IO电平	描述
1	VCC		外接电源正极
2,7,15,16	GND		外接电源负极
3,4,	NC
5	GP3	0-3.3V	内接芯片的GPIO03引脚，具体功能看芯片规格书
6	GP1	0-3.3V	内接芯片的GPIO01引脚，具体功能看芯片规格书
8	ANT		外接50欧的天线
9	IRQ	0-3.3V	中断信号
10	MOSI	0-3.3V	SPI 数据输入信号
11	MISO	0-3.3V	SPI 数据输出信号
12	SCK	0-3.3V	SPI串行时钟
13	CSN	0-3.3V	SPI片选信号
14	nRST	0-3.3V	复位引脚

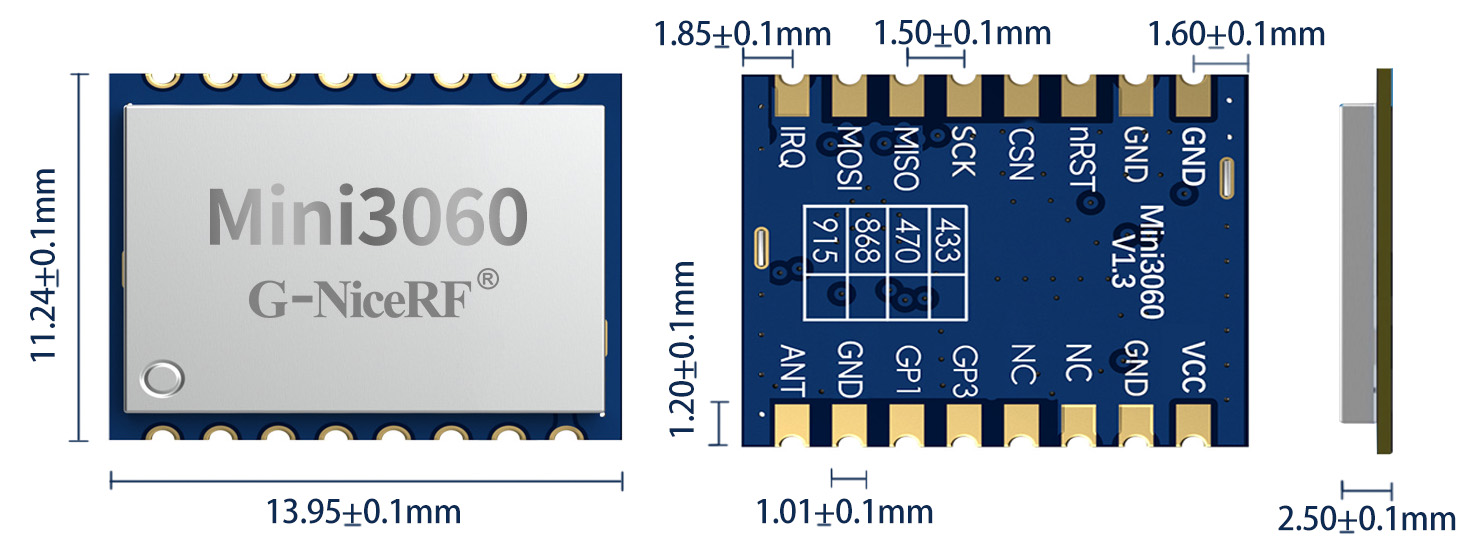

mini3060模块尺寸
