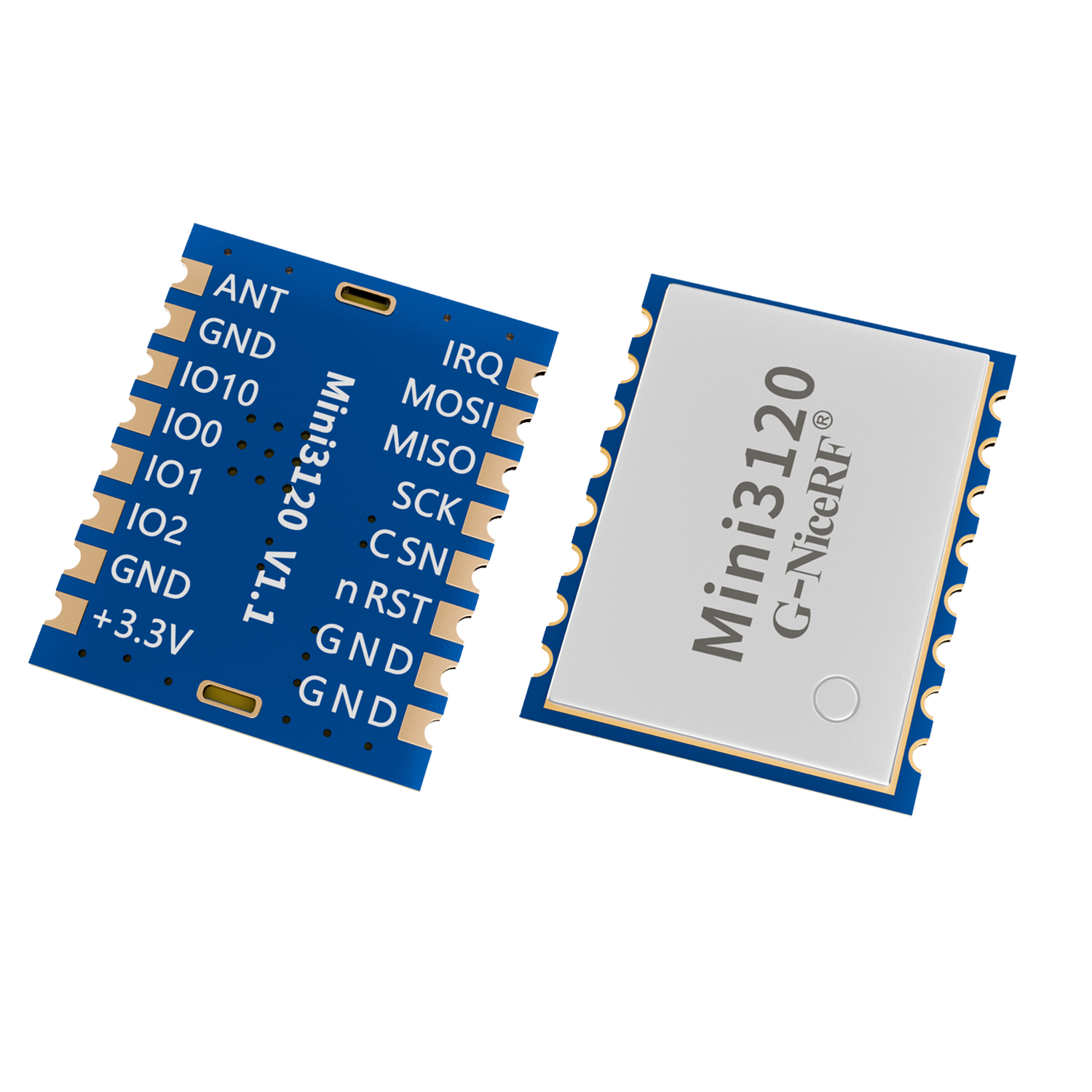

Mini3120:低功耗无线收发模块 超小体积 高灵敏度 20dBm
Mini3120 是高性能低功耗无线收发芯片,支持半双工无线通信,工作频段为 433/470/868/915MHz,可定制190-1110MHz的频段 ,该芯片具有高抗干扰性、高灵敏度、大发射功率、低功耗和远传输距离等特性。其最高具有-124dBm 的接收灵敏度,最大具有 20dBm 输出功率。同时支持多种不同格式的数据包结构、多种编解码方式,使其可灵活应用于多种不同的应用场景。
联系我们
产品规格书:Mini3120 超小体积 无线收发模块 V1.0.pdf

产品规格书:3120_Demo_Code_V1.0.zip

参 数 |
最 小 |
典 型 |
最 大 |
单 位 |
条 件 |
运 行 条 件 |
|||||
工作电压范围 |
2 |
3.3 |
3.8 |
V |
|
工作温度范围 |
-40 |
|
85 |
℃ |
|
电 流 消 耗 |
|||||
接收电流 |
|
6.1 |
|
mA |
@DCDC模式 |
|
<10 |
|
mA |
@LDO模式 |
|
发射电流 |
|
<120 |
|
mA |
@20dBm |
休眠电流 |
|
<1 |
|
uA |
|
射 频 参 数 |
|||||
频率范围 |
408 |
433 |
470 |
MHz |
@433MHz |
470 |
490 |
510 |
MHz |
@470MHz |
|
850 |
868 |
890 |
MHz |
@868MHz |
|
900 |
915 |
930 |
MHz |
@915MHz |
|
调制速率 |
2 |
|
500 |
Kbps |
2(G)FSK |
发射功率范围 |
-20 |
|
20 |
dBm |
|
灵敏度 |
|
-124 |
|
dBm |
@DR=2.4Kpbs,Fdev=1.2kHz |
产品特点
- 工作电压范围:0-3.8V
- 频率范围:433/470/868/915 MHz
- 灵敏度:-124dBm @4Kbps
- 最大输出功率:20 dBm
- 低接收电流:1mA@DCDC
- 休眠电流< 1.0uA
- 数据传输率:2-500Kbps@2(G)FSK,MSK
- 支持RSSI及LQI
- 支持自动频率控制AFC
- 支持Duty Cycle接收和发送
- 支持自动ACK
- 支持直通及包模式
- 支持白化,FEC,CRC,曼切斯特码等功能
应用领域
- 智慧工厂
- 智慧水务
- 智慧农业
- 智慧医疗
- 智慧社区
- 智慧消防

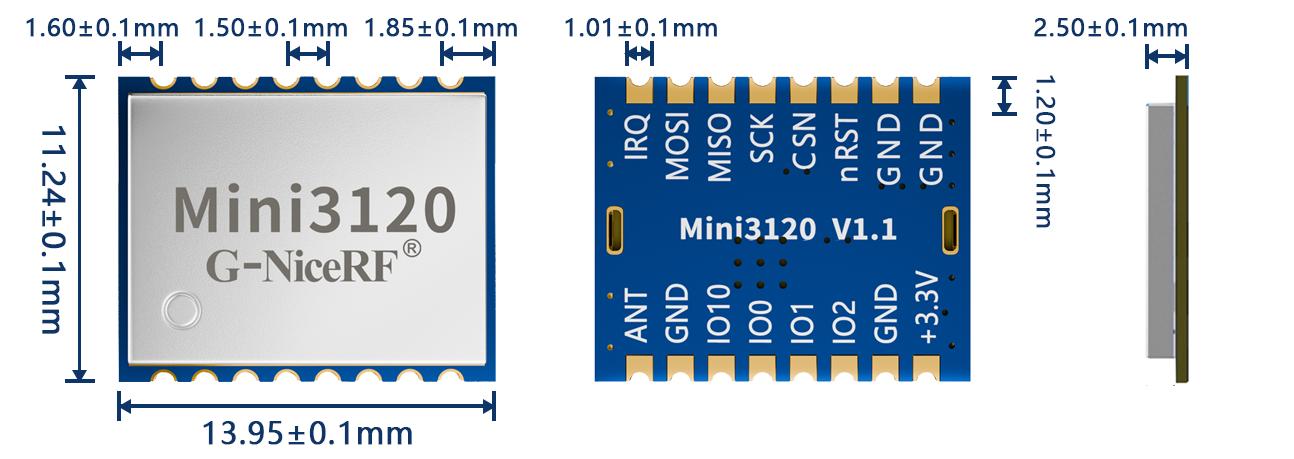

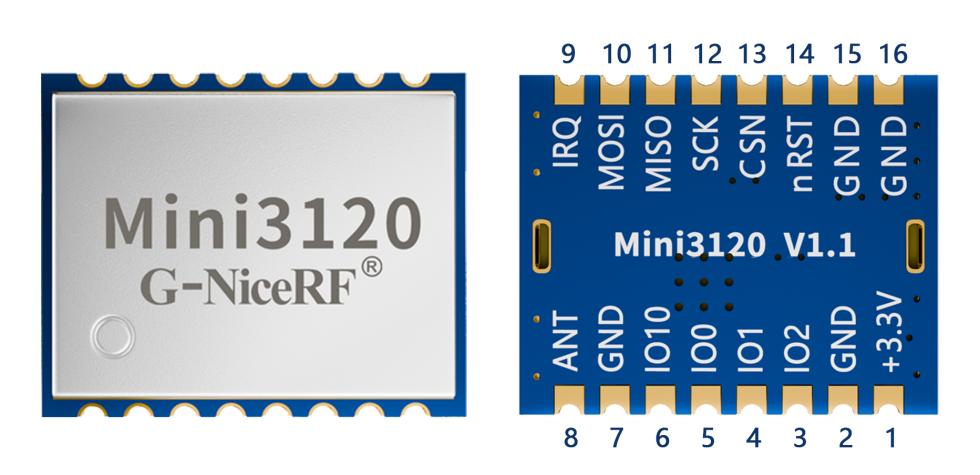

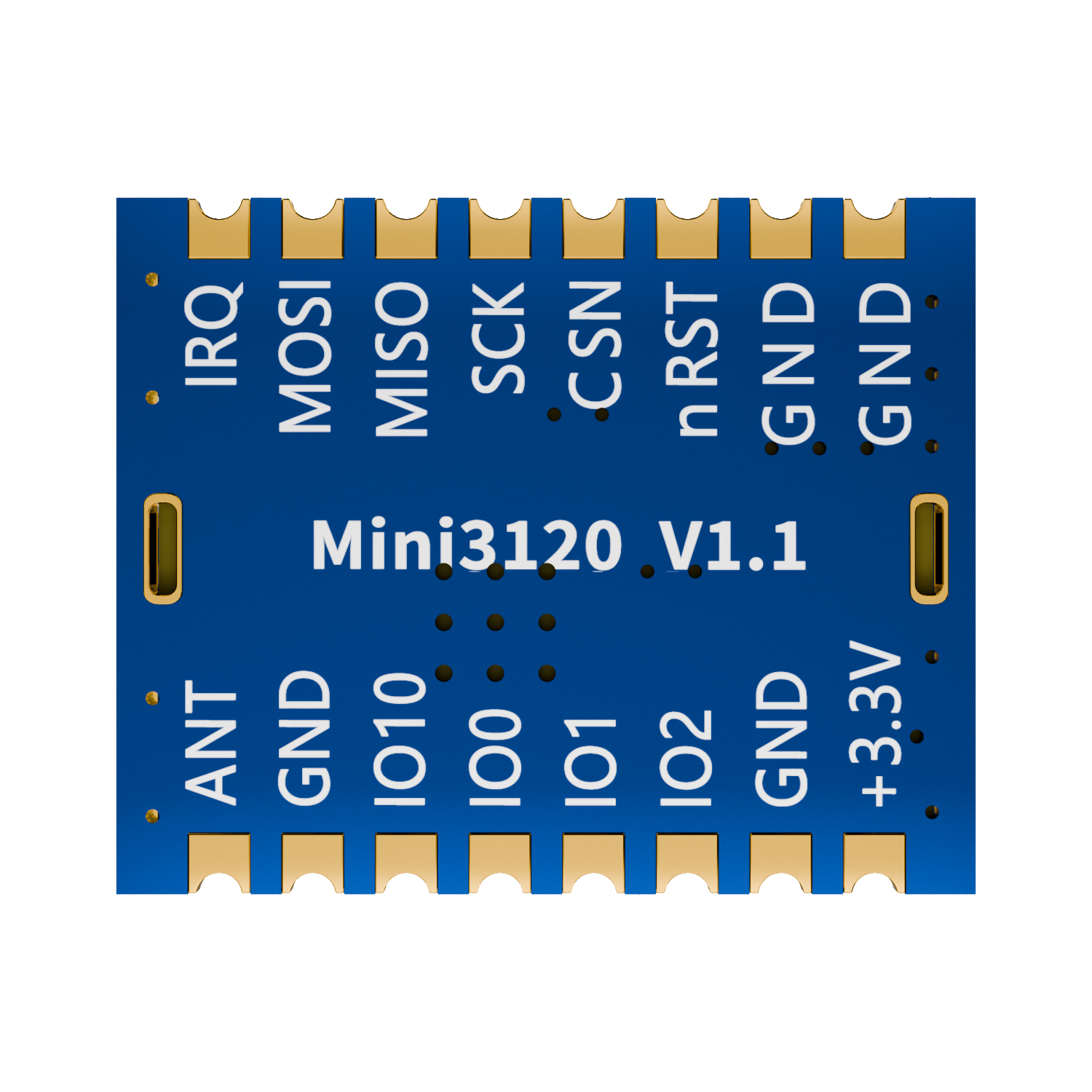

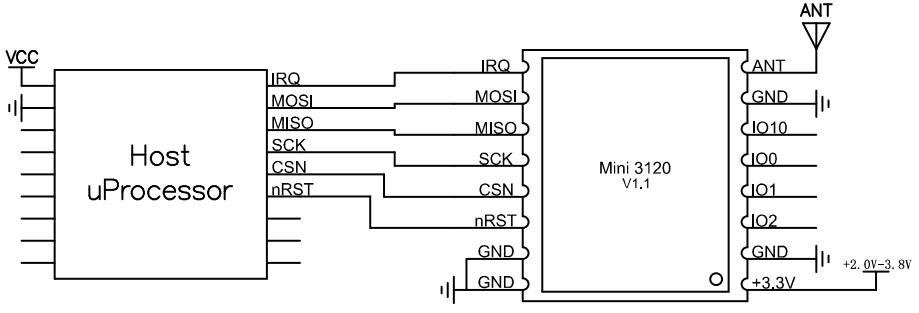

脚位编号 |
引脚定义 |
IO电平 |
描 述 |
1 |
+3.3v |
|
外接电源正极 |
2,7,15,16 |
GND |
|
外接电源负极 |
3 |
IO2 |
0-VCC |
内接芯片的GPIO02引脚,具体功能看芯片规格书 |
4 |
IO1 |
0-VCC |
内接芯片的GPIO01引脚,具体功能看芯片规格书 |
5 |
IO0 |
0-VCC |
内接芯片的GPIO00引脚,具体功能看芯片规格书 |
6 |
IO10 |
0-VCC |
内接芯片的GPIO10引脚,具体功能看芯片规格书 |
8 |
ANT |
|
外接50欧的天线 |
9 |
IRQ |
0-VCC |
中断信号 |
10 |
MOSI |
0-VCC |
SPI 数据输入信号 |
11 |
MISO |
0-VCC |
SPI 数据输出信号 |
12 |
SCK |
0-VCC |
SPI串行时钟 |
13 |
CSN |
0-VCC |
SPI片选信号 |
14 |
nRST |
0-VCC |
复位引脚 |
