全双工无线手持对讲机解决方案--SA618全双工对讲模块应用

项目概述

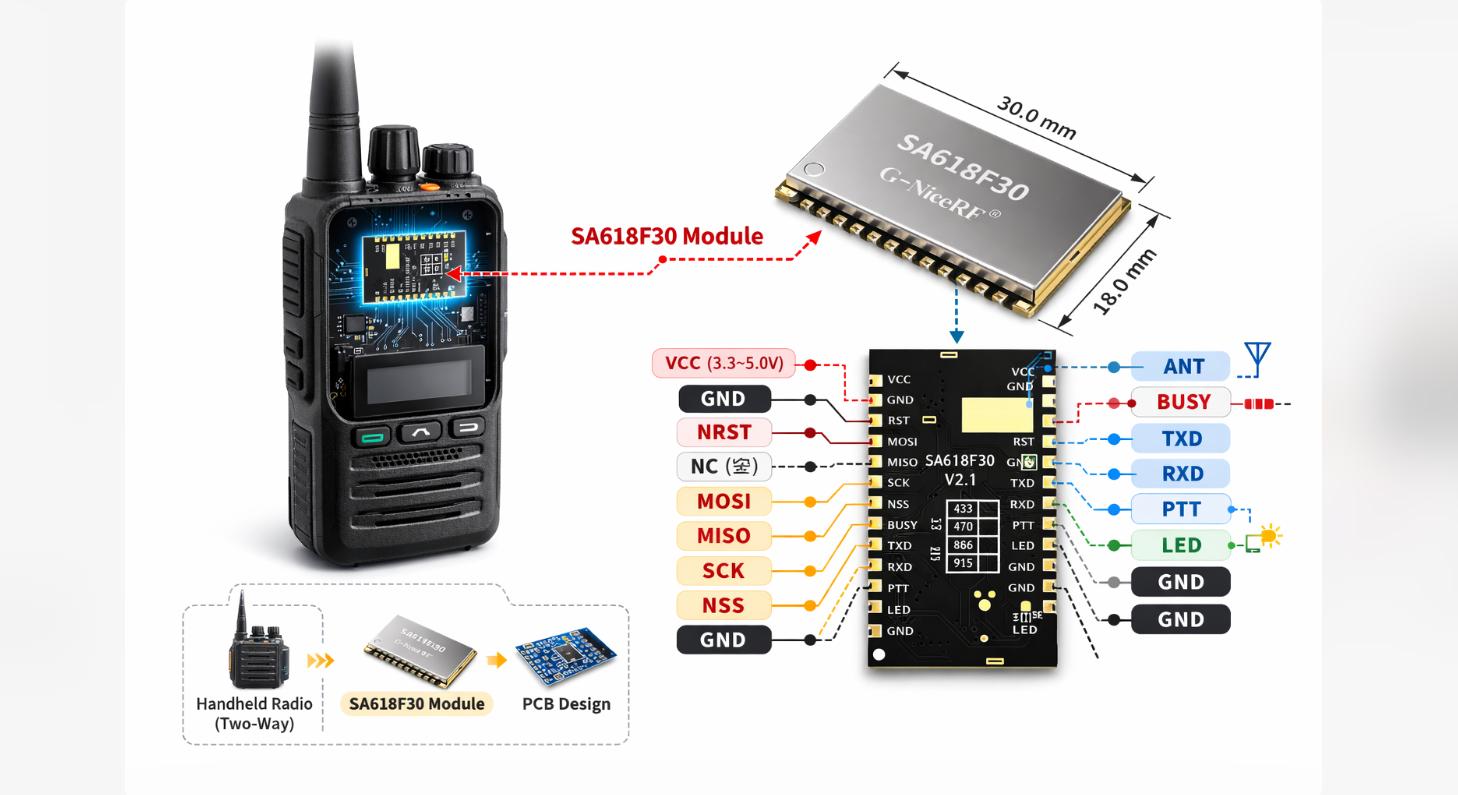

本方案是基于SA618F30模块开发的一款全双工无线手持对讲机。方案将SA618F30高性能射频模块集成于紧凑的手持机身中，保留了传统对讲机直观的物理按键与旋钮操作方式，用户可直接进行信道切换、音量调节等配置。与传统半双工模式不同，本方案无需外接主机，即可支持多达8人的全双工实时通话及远距离通信。

主要功能特点

• 全双工对讲：支持最多8人同时在线通话，无需按键（PTT）即可进行实时双向沟通。
• 16信道机械旋钮：机身顶部配备16档位机械编码旋钮，用于独立信道切换。
• 电源/音量一体化旋钮：采用按压式开关机与旋转式音量调节一体化设计，操作直观。
• 低电量提醒：内置电源管理功能，在电量过低时进行语音提示，并在耗尽前自动关机以保护电池。
• 远距离传输：通过优化的射频电路与内置天线，在空旷环境下通信距离可达2-3km，并具备一定的障碍穿透能力。
• 续航与充电：搭载2000mAh锂电池，支持超过8小时的连续通话。通过Type-C接口可在5小时内快速充满。
• 语音播报：关键操作（如开机、信道切换、低电量）均提供英文语音提示。
• Type-C多功能接口：集成了设备参数配置与充电功能，支持连接PC进行参数读写。

系统架构

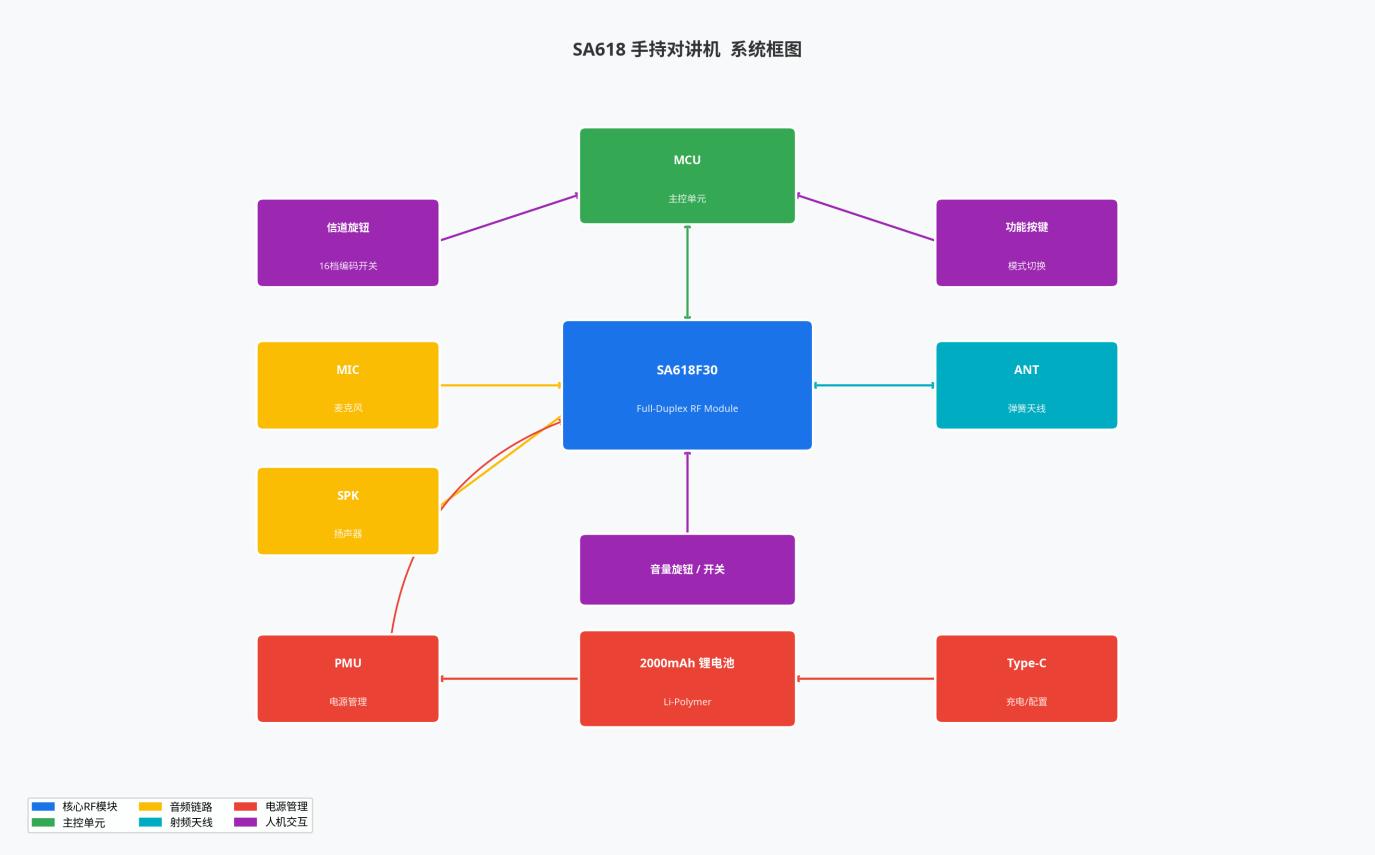

系统框图

系统硬件设计以SA618F30全双工射频模块为核心，集成主控单元（MCU）、电源管理模块（PMU）、音频链路以及丰富的人机交互接口，确保了设备的稳定性和易用性。

SA618手持对讲机系统框图

通信拓扑

本方案支持标准全双工和优先级主控两种通信模式，以适应不同场景下的沟通需求。

通信拓扑示意图（左：无优先级全双工模式，右：优先级主控模式）

无优先级全双工模式

• 全互联拓扑：在此模式下，任意两个网络节点间都建立双向实时语音链路，支持多方同时收听和发言。
• 并发通信：所有在线用户可同时发送和接收语音信号，实现并发、实时的双向沟通。
• 去中心化网络：该网络无中心主控节点，不涉及信道占用和等待。每个用户的语音数据流被独立传输，并混合到其他用户的接收端。此架构可支持最多8名用户在覆盖范围内进行低延迟的实时互动。

优先级主控模式（可选）

• 主控权限：网络中可预设一台设备拥有最高通信优先级，在其激活发言期间，具有独占的语音发射权。
• 强制静音机制：当主设备激活麦克风通话时，系统自动将其余所有从属设备的麦克风输入切换至静音，使其进入“仅接收”状态。
• 避免信号干扰：此模式可有效避免多人同时发言造成的信号混叠，确保关键指令能够清晰、无中断地传达至所有成员，适用于有明确指令层级要求的指挥、调度场景。
