433M无线模块引脚怎么接线？

LoRa1278F30是一款 1W 大功率的433M无线模块，它内部集成了 Semtech 公司的SX1278芯片，该方案采用 LoRa扩频调制跳频技术，其通信距离以及接收灵敏度都远超其他 FSK 和GFSK的方案，且它的多个传输信号占用同一个信道可以不受影响，使其具有超强的抗干扰性，在远程工控等行业得以广泛地应用。

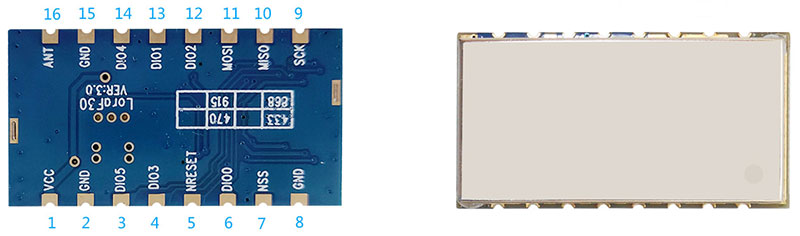

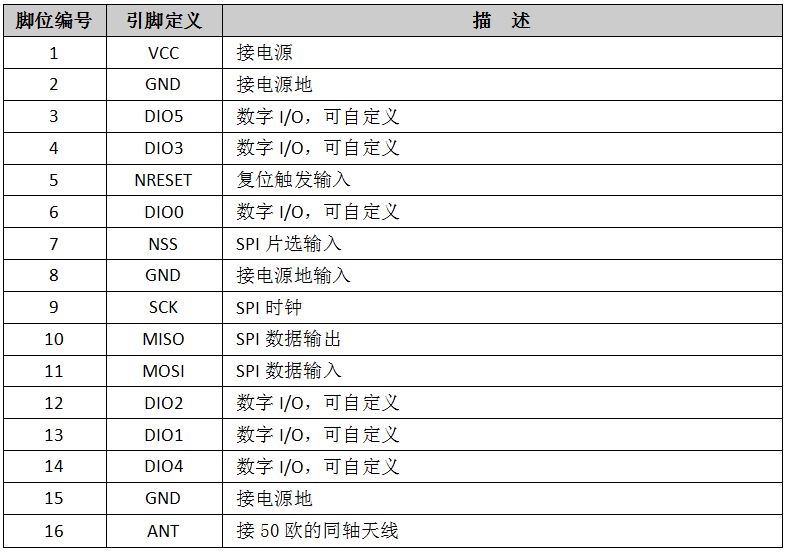

LoRa1278F30  433M无线模块脚位定义如下：

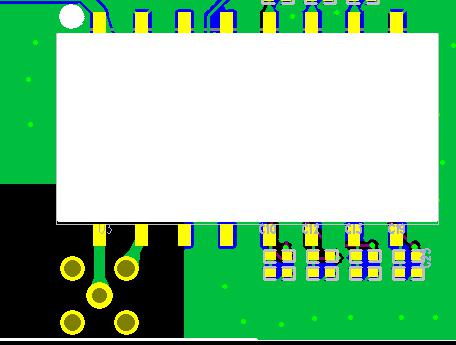

注：用户在 LAYOUT 时，ANT（16 脚）引脚旁边的 GND（15 脚）不能与系统的地线直接相连，可与外接的 SMA 座的 GND 相连，并且天线座与模块天线引脚之间的走线要尽量短，建议粗细 >1mm。如下图所示：
