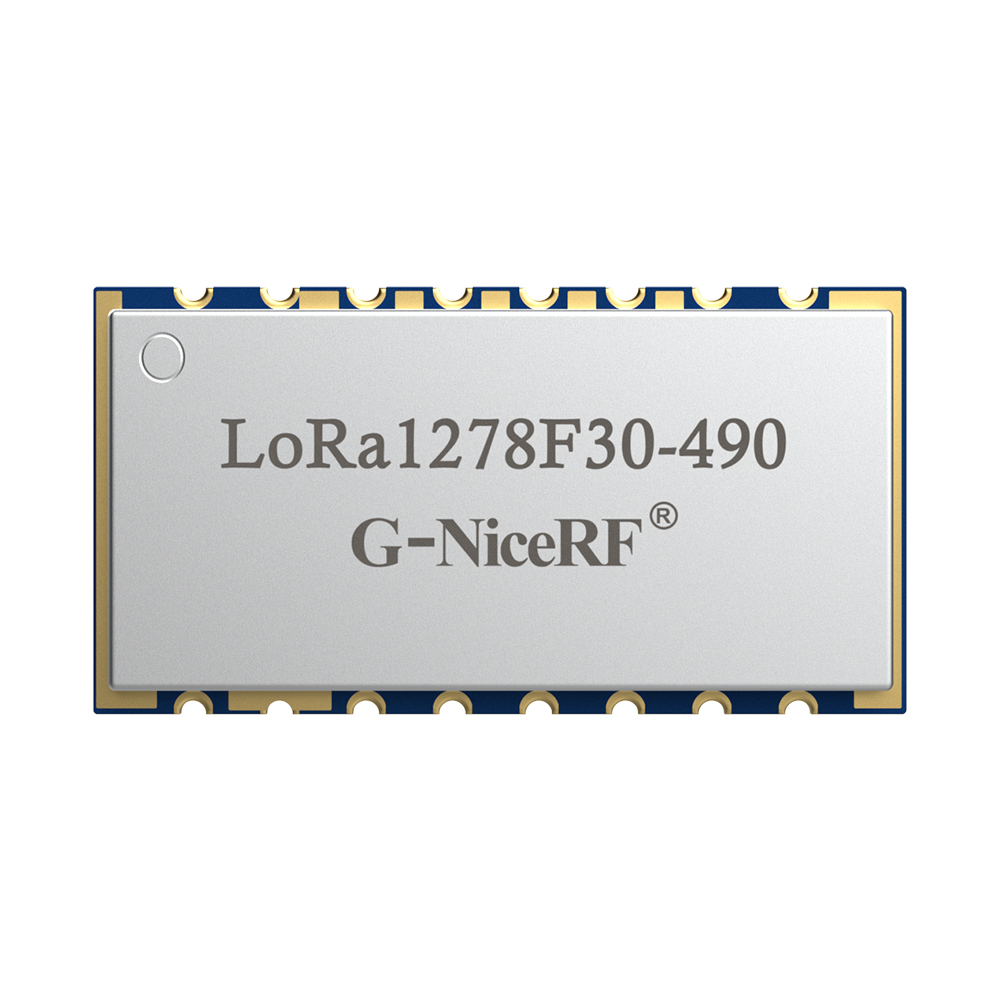

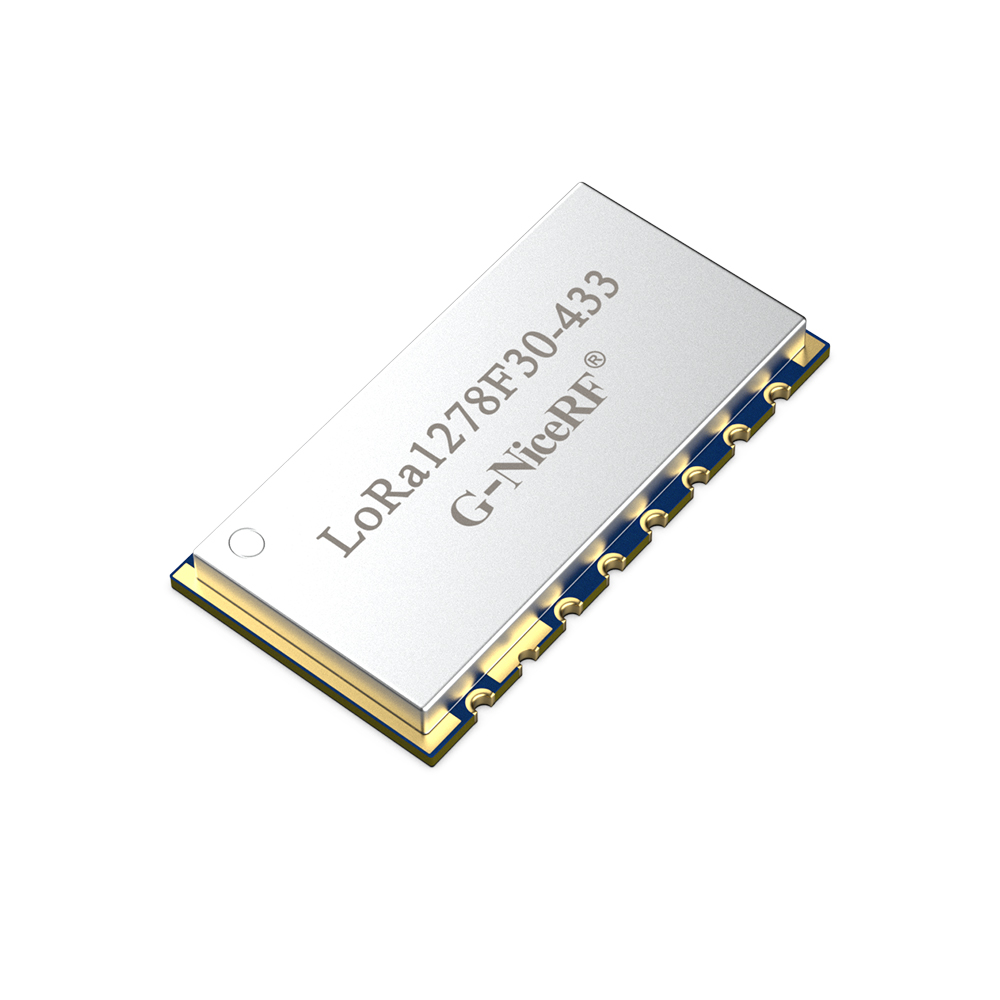

LoRa1278F30：SX1278芯片 1W 大功率LoRa无线收发模块

LoRa1278F30是一款大功率LoRa无线收发模块，它内部集成了Semtech公司的SX1278芯片。
LoRa1278F30设计为1W的输出功率，超远传输距离为10km，-139dBm的高灵敏度，适用于无线抄表，远程工控等行业。它使用频率范围广，满足多种应用需要。
LoRa1278F30严格使用无铅工艺生产和测试，符合RoHS、Reach标准。

联系我们

规格书&附件下载

产品规格书：LoRa127XF30 1W大功率扩频无线收发模块V3.3.pdf

封装尺寸：LoraF30 RF4463F30 RF4432F27 package 2018.rar

示例代码：Lora1276 demo_ch.rar

其它附件：Arduino-lora.pdf

其它附件：sx1276_77_78_79.pdf

其它附件：参数配置软件.zip

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

系列产品

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	3	5	6.5	V
工作温度范围	-40		85	℃
电流消耗
接收电流		< 13		mA	@5V
发射电流	550	600	650	mA	@30dBm@433 MHz
体眠电流		< 10		uA
射频参数
频率范围	400	433	460	MHz	@433 MHz
频率范围	470	490	510	MHz	@470 MHz
调制速率	1.2		300	Kbps	FSK
调制速率	0.018		17.353	Kbps	LoRa
发射功率范围	25	30	30.5	dBm	@433~470 MHz
接收灵敏度		-122		dBm	@FSK data=1.2 Kbps Fdev=50 KHz
接收灵敏度		-139		dBm	@LoRa BW=62.5 KHz SF = 12 CR=4/5

产品特点

频率范围：433/470MHz
灵敏度：-139dBm
最大输出功率：30 dBm
低接收电流：13 mA
休眠电流：< 10 uA
数据传输率：@FSK,1.2-300 Kbps @LoRa，0.018-37.5 Kbps
多路信号无阻塞
LoRa、MSK、GFSK和GMSK调制模式
127分贝动态范围RSSI
256个字节FiFo与CRC跳频功能
内置温度传感器和低电量指示灯
供电范围：3.0-6.5 V
工作温度范围：-40 ~ +85 °C

应用领域

工业远程无线遥控
远程抄表
家庭安防报警及远程无钥匙进入
家庭自动化遥测
传感器网络
标签读写器

SX1278 LoRa无线收发模块LoRa1278F30的典型应用电路

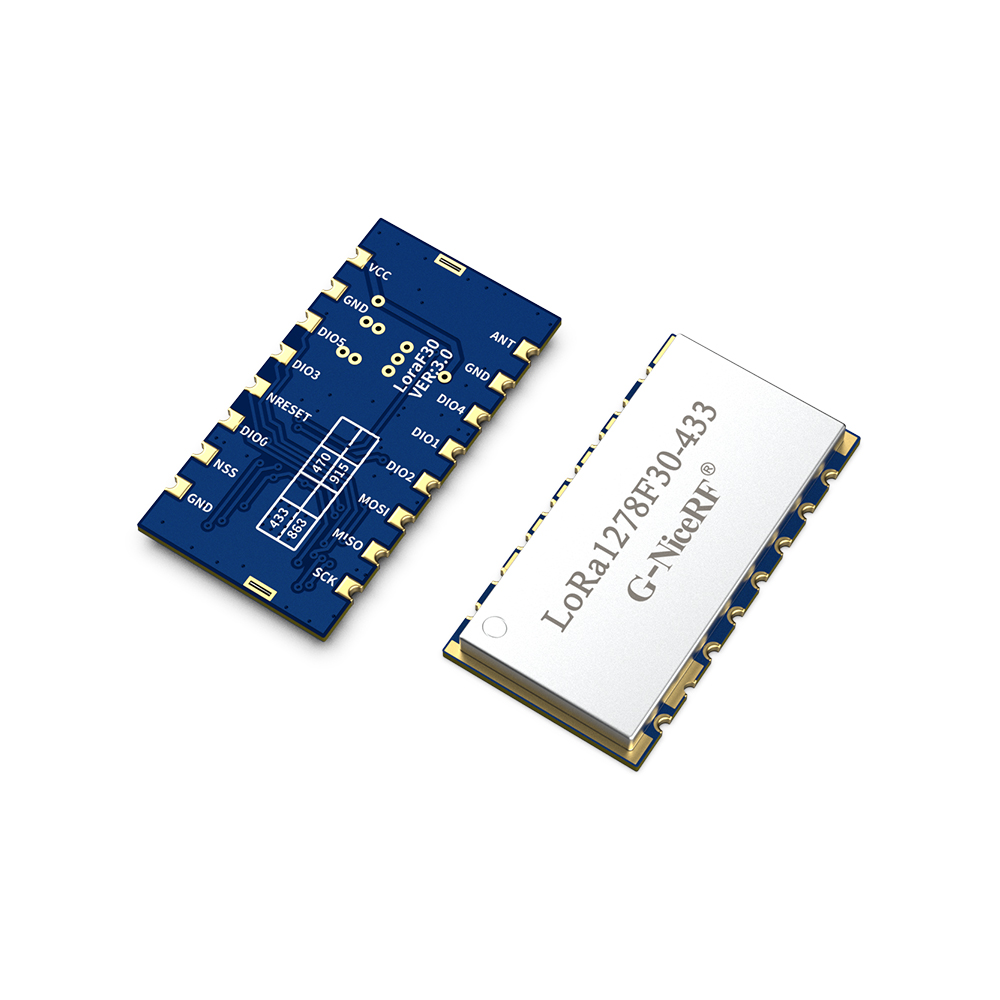

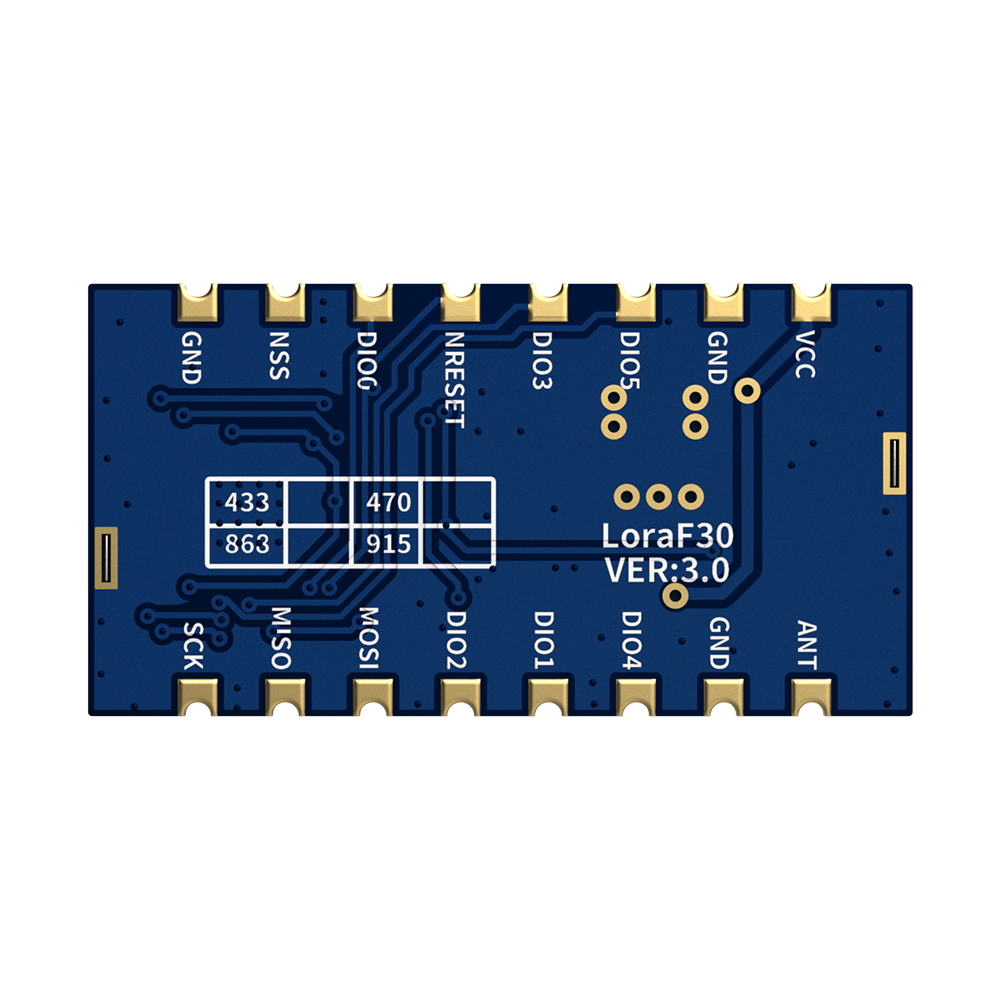

模块引脚

脚位编号	引脚定义	描述
1	VCC	接电源
2	GND	接电源地
3	DIO5	数字I/O，可自定义
4	DIO3	数字I/O，可自定义
5	NRESET	复位触发输入
6	DIO0	数字I/O，可自定义
7	NSS	SPI片选输入
8	GND	接电源地输入
9	SCK	SPI时钟
10	MISO	SPI数据输出
11	MOSI	SPI数据输入
12	DIO2	数字I/O，可自定义
13	DIO1	数字I/O，可自定义
14	DIO4	数字I/O，可自定义
15	GND	接电源地
16	ANT	接50欧的同轴天线

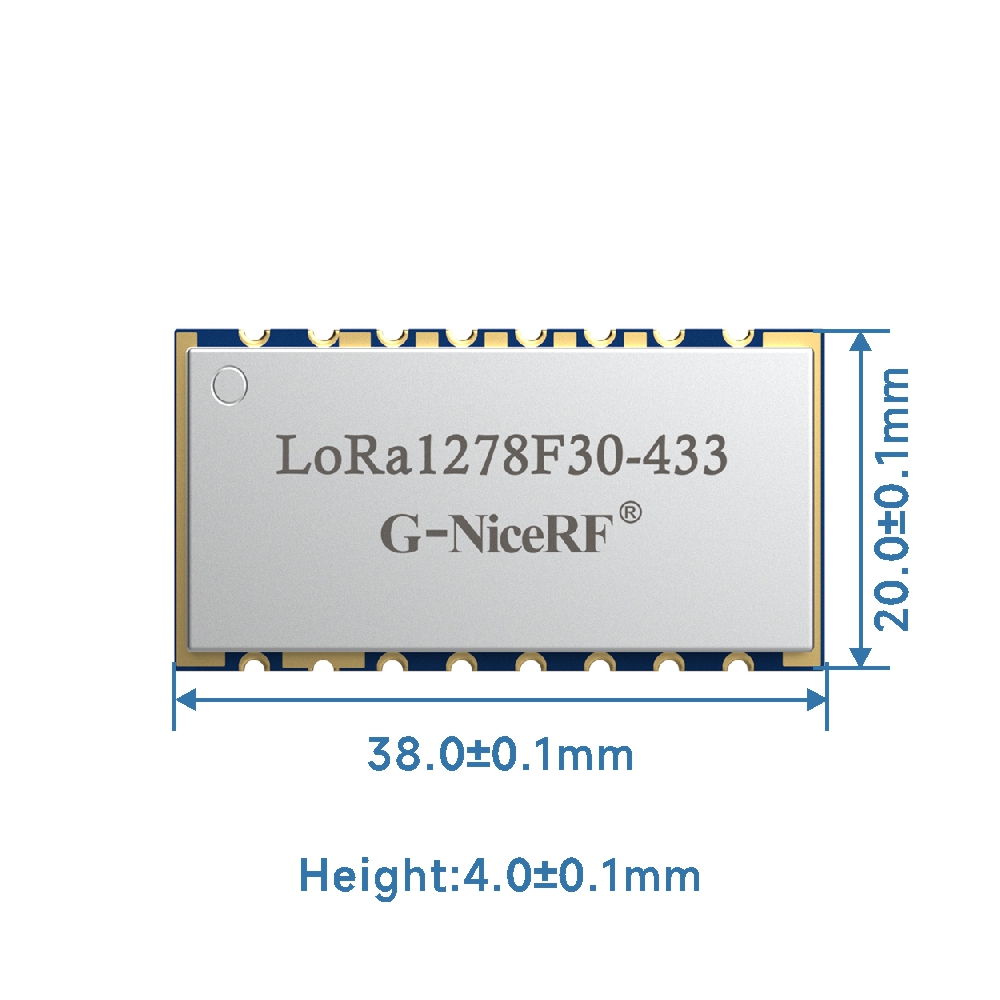

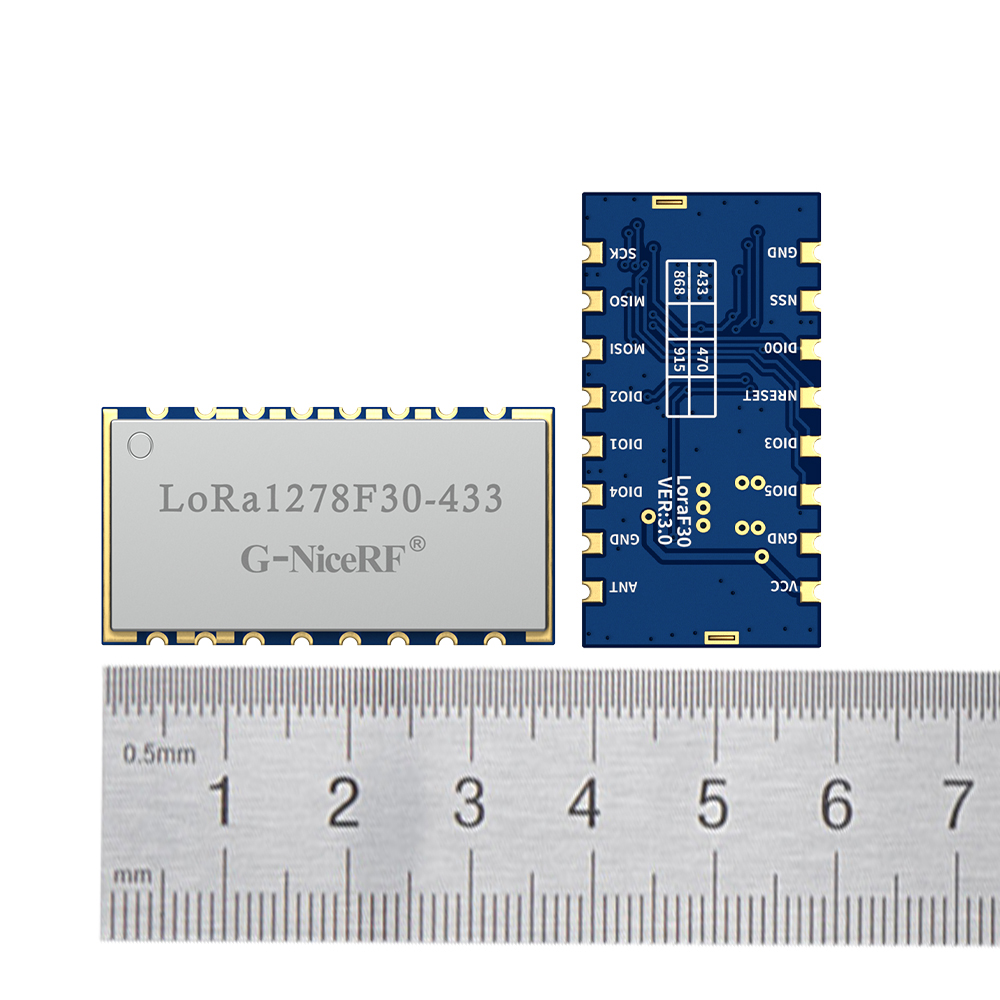

SX1278 LoRa无线收发模块LoRa1278F30的机械尺寸
