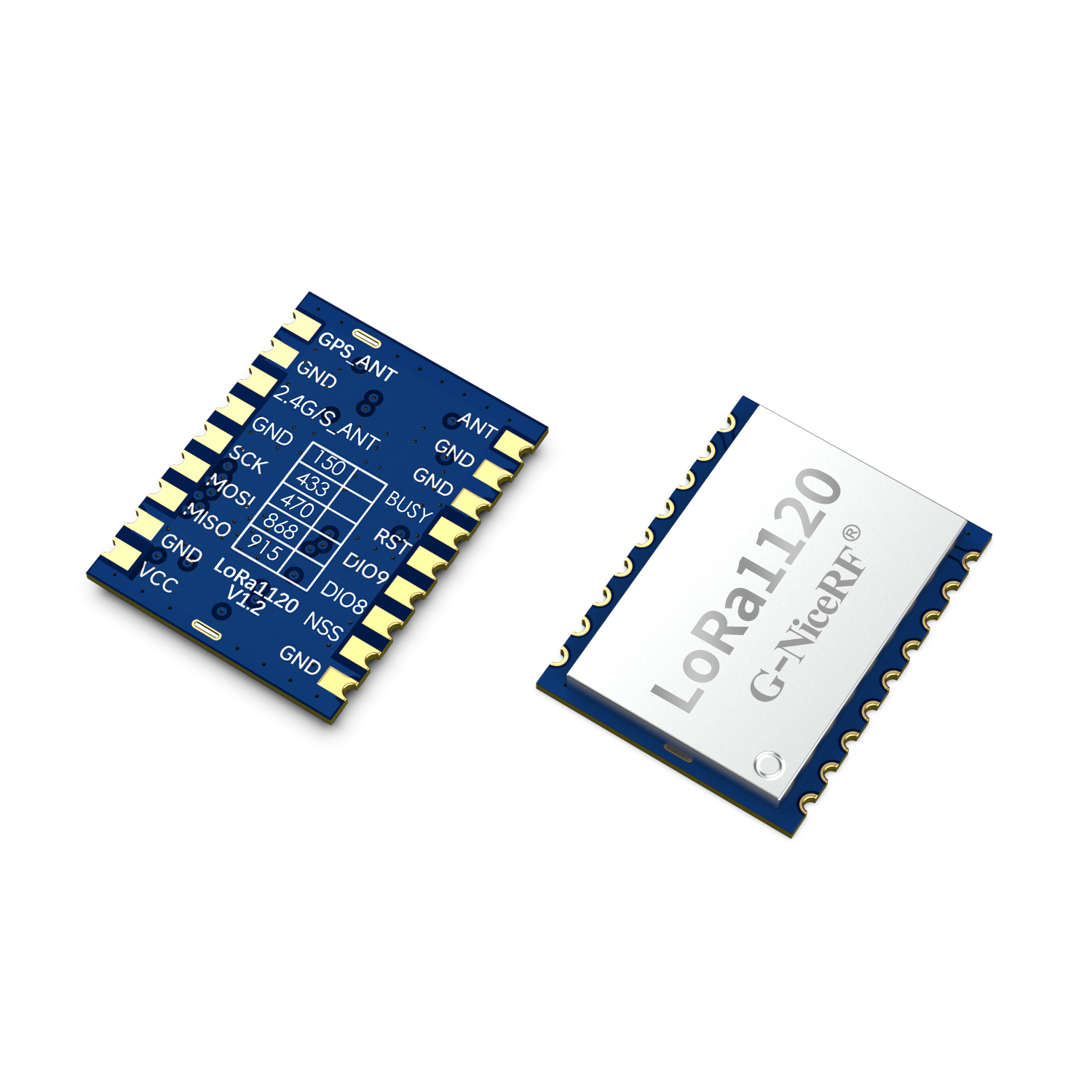

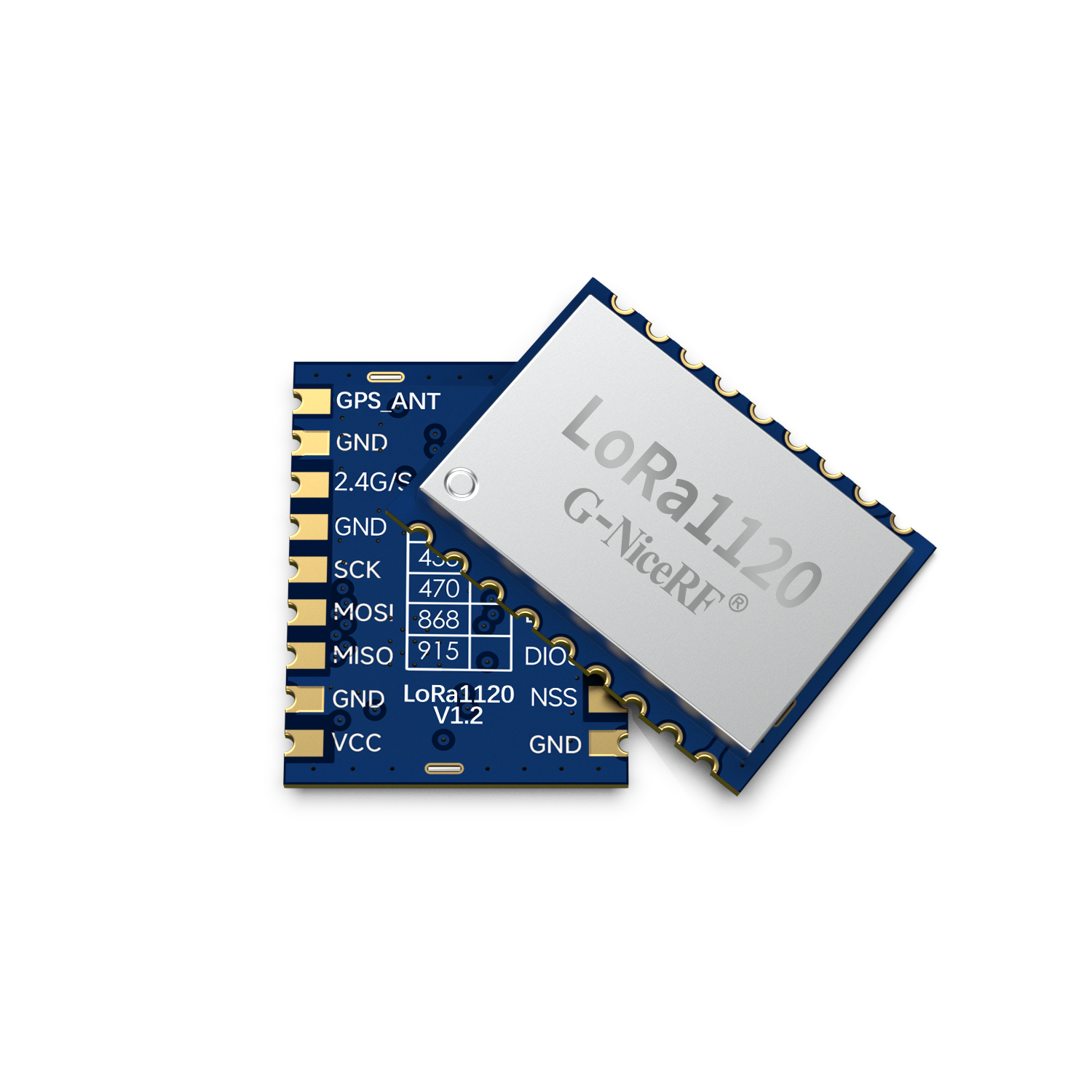

LoRa1120：全频段LR1120 LoRa通信模块 低功耗
LoRa1120是采用SEMTECH的LR1120芯片，这是一款专为全球地理定位应用打造的超低功耗模块。它提供多频段LoRa和长距离跳频扩频（LR-FHSS）通信，支持 sub-GHz和2.4GHz工业、科学和医疗(ISM)频段以及授权用于卫星通信的S频段。它集成了云原生多星座的全球导航卫星系统(GNSS)扫描仪和无源Wi-Fi MAC地址扫描仪，两者均通过Semtech的LoRaCloud™提供服务。LR1120符合LoRa Alliance发布的LoRaWAN标准规范的物理层要求，同时保持可配置性，以满足不同应用和专有协议的需求。
联系我们
分享产品：
产品规格书：LoRa1120 全频段Lora无线通讯模块 V1.0.pdf
示例代码：LoRa1120_demo_code_V1.0.zip
其它附件：LoRa112X 模块的 Arduino 烧写操作说明 V1.0.pdf
|
参 数 |
测 试 条 件 |
最 小 |
典 型 |
最 大 |
单 位 |
|
工作电压范围 |
|
1.8 |
3.3 |
3.6 |
V |
|
工作温度范围 |
|
-40 |
25 |
85 |
℃ |
|
最大输入信号 |
|
|
10 |
|
dBm |
|
电 流 消 耗 |
|||||
|
发射电流 |
@433MHz |
|
< 110 |
|
mA |
|
@2.4GHz |
|
< 36 |
|
mA |
|
|
接收电流 |
@3.3V,2.4G |
|
< 7 |
|
mA |
|
@3.3v,433MHz |
|
< 6 |
|
mA |
|
|
休眠电流 |
@3.3V |
|
< 1 |
|
uA |
|
射 频 参 数 |
|||||
|
频率范围 |
@433MHz |
400 |
|
460 |
MHz |
|
@470MHz |
470 |
|
510 |
MHz |
|
|
@868MHz |
850 |
|
890 |
MHz |
|
|
@915MHz |
900 |
|
940 |
MHz |
|
|
发射功率 |
@Sub-GHz |
19 |
21 |
|
dBm |
|
2.4GHz |
10 |
11 |
|
dBm |
|
|
接收灵敏度 |
BW=62.5KHz,SF=12 @Sub-GHz |
|
-142 |
|
dBm |
|
BW=125KHz,SF=12 @S频段 |
|
-132 |
|
dBm |
|
|
BW=406KHz,SF=7 @2.4GHz |
|
-129 |
|
dBm |
|
|
频率误差 |
|
|
10 |
|
ppm |
|
调制速率(@Sub-GHz) |
@LoRa |
0.01 |
|
62.5 |
Kbps |
|
@FSK |
0.6 |
|
300 |
Kbps |
|
|
调制速率 (@S频段) |
@LoRa |
0.292 |
|
87.5 |
Kbps |
|
调制速率(@2.4GHz) |
@LoRa |
0.476 |
|
87.5 |
Kbps |
产品特点
- Sub-GHz频段：433/470/868/915MHz （可定制150～960MHz的频率）
- 2.4G频段：2400～2500MHz
- S频段：1900MHz～2200MHz
- S频段灵敏度高达-132dBm@BW=125KHz,SF=12
- 2.4GHz接收灵敏度高达 -129dBm@BW=406KHz,SF=7
- Sub-GHz接收灵敏度高达-144dBm@BW=62.5KHz,SF=12
- 内置静电保护电路
- 支持LR-FHSS
- 支持AES-128加密解密
- 支持LoRaWAN协议、Sigfox协议
- 开阔地Sub-GHz传输距离为5000米以上
- 发射功率可调，最大22dBm
- 休眠电流小于1uA以下
- 接收电流小于7mA

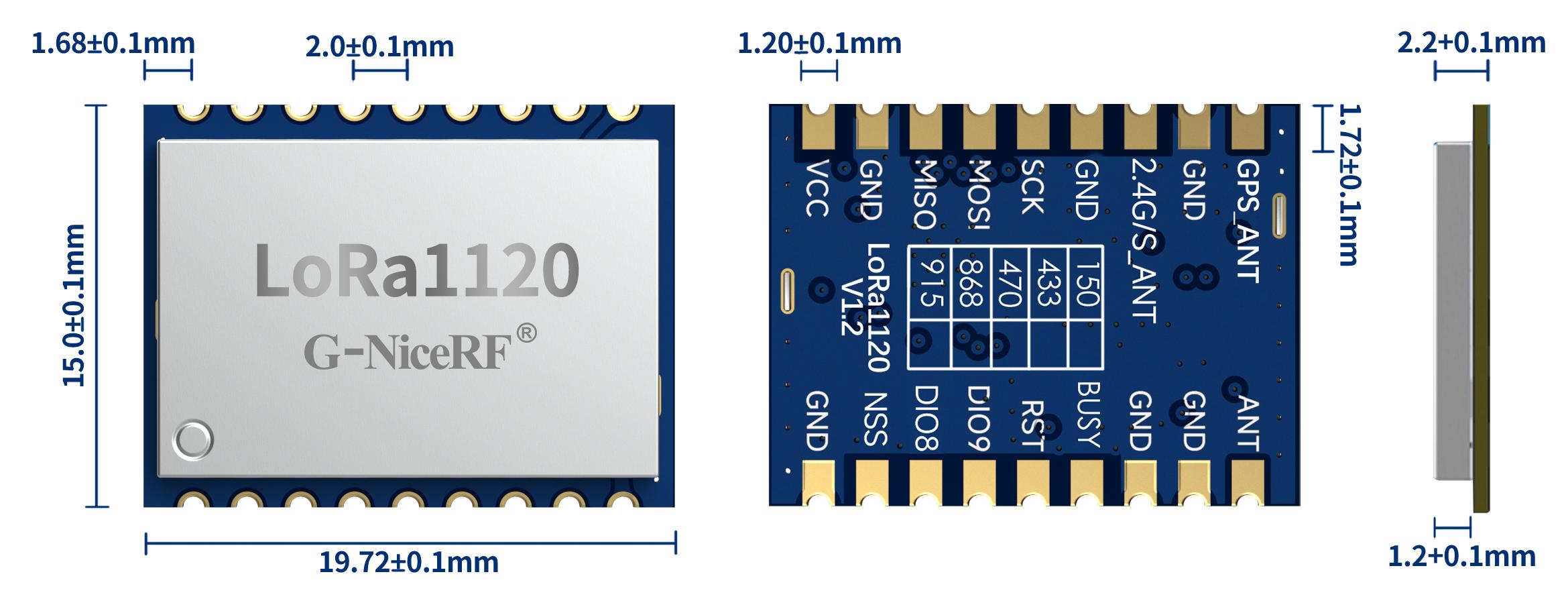

- 小体积，邮票孔设计，方便客户二次开发
应用领域
- 人机应用
- 智慧农业 / 智能家居
- 远程灌溉
- 工业制造
|

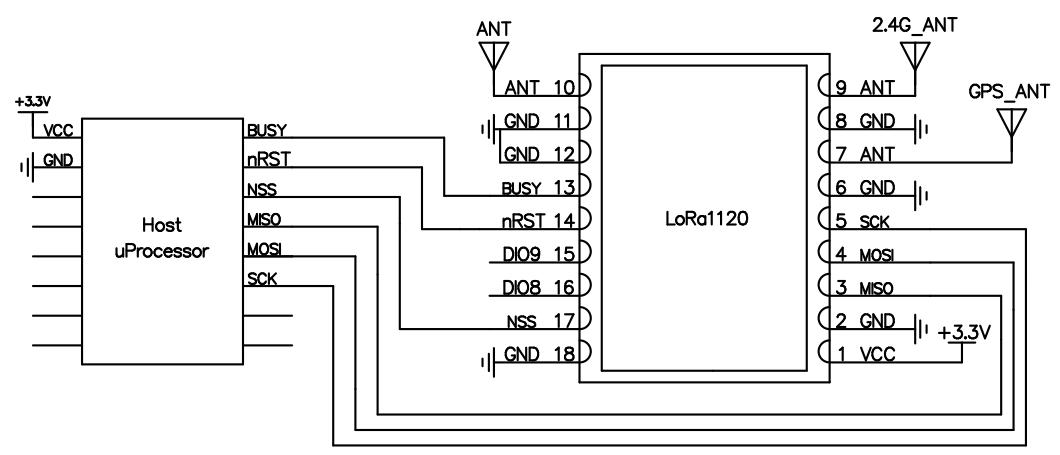

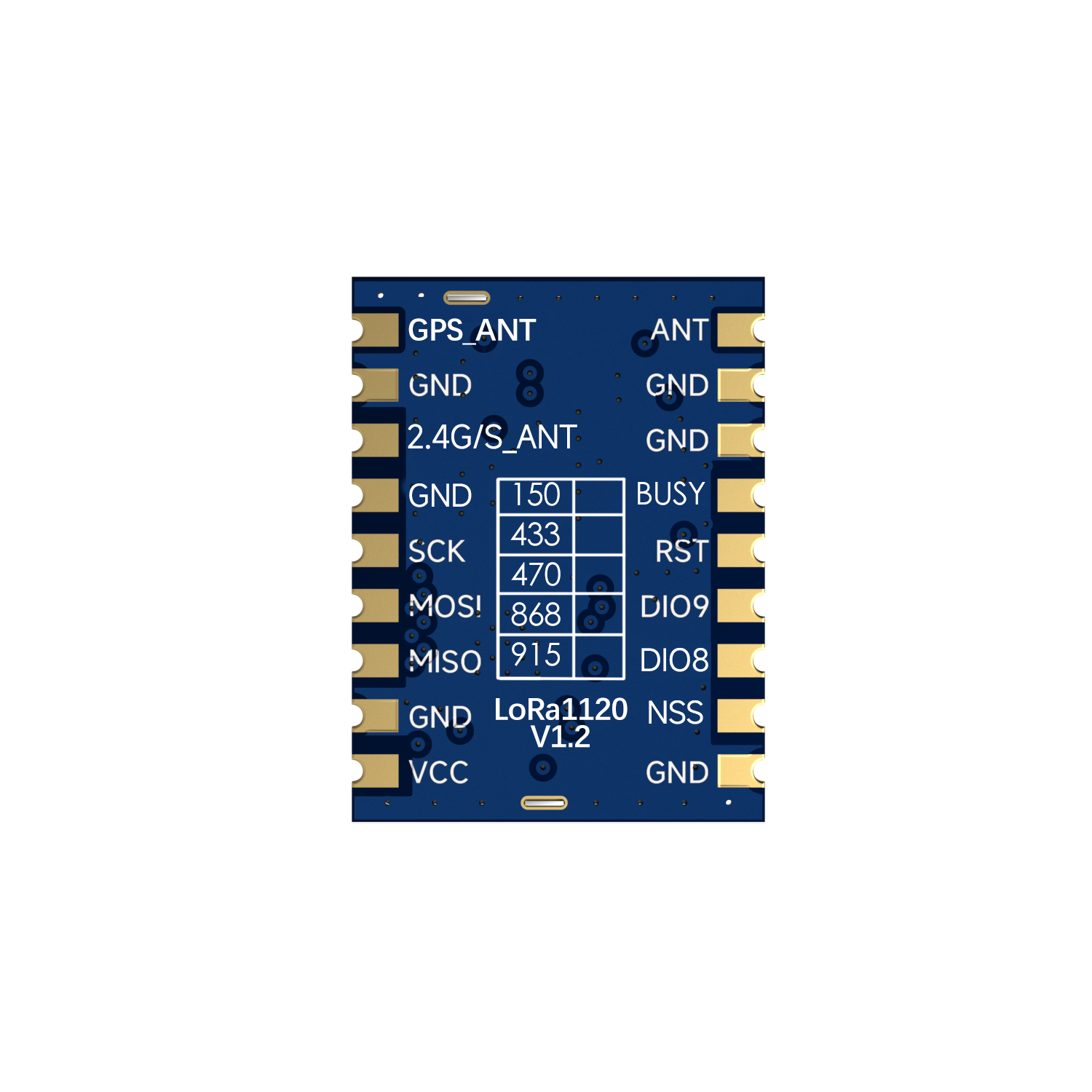

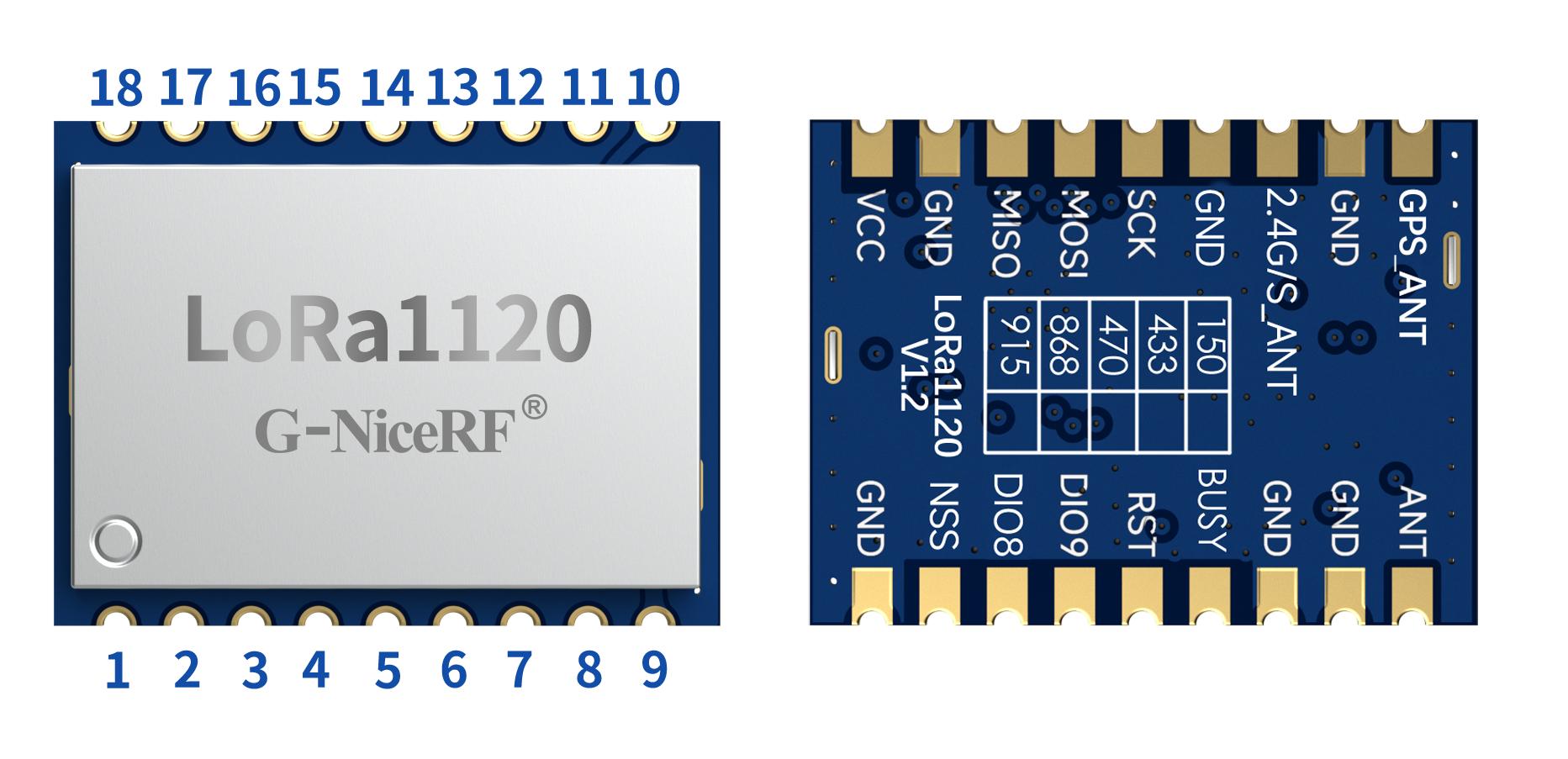

脚位编号 |
引脚定义 |
I/O |
描 述 |
|
1 |
VCC |
|
接电源正极 |
|
2,6,8,11,12,18 |
GND |
|
接电源负极 |
|
3 |
MISO |
O |
SPI数据输出 |
|
4 |
MOSI |
I |
SPI数据输入 |
|
5 |
SCK |
I |
SPI时钟输入 |
|
7 |
2.4/S_ANT |
|
2.4G与S频段天线接口，外接50欧天线 |
|
9 |
GPS_ANT |
I |
GPS频段天线接口，外接50欧天线 |
|
10 |
ANTA ANT |
|
@sub-GHz频段天线接口，外接50欧天线 |
|
13 |
BUSY |
O |
用于状态指示，详情查看芯片资料 |
|
14 |
RST |
I |
复位触发输入,具体见芯片规格书 |
|
15 |
DIO9 |
IO |
多用途数字接口，具体见芯片规格书 |
|
16 |
DIO8 |
IO |
多用途数字接口，具体见芯片规格书 |
|
17 |
NSS |
IO |
SPI片选输入 |
| 型号(系列) | 认证 | 接口 | 发射功率 | 数据传输率（bps） | 工作频率（MHz） | 接收灵敏度 | 尺寸（mm） | 产品特点 | 规格书 |
| lora-cc68 | CE/FCC | SPI | 22dBm | 1.76-62.5K | 可定制 150-960 | -129dBm | 16*16*2.1 | 小体积，低功耗，远距离 | |
| lora-cc68-T | CE/FCC | SPI | 22dBm | 1.76-62.5K | 可定制 150-960 | -129dBm | 16*16*2.1 | 0.5ppm TCXO晶振 | |
| lora-cc68-X | SPI | 22dBm | 1.76-62.5K | 可定制 150-960 | -129dBm | 12.5*13.8*1.8 | 超小体积，低功耗 | ||
| lora1262 | CE/FCC | SPI | 22dBm | 0.018-62.5K | 可定制 150-960 | -148dBm | 16*16*2.1 | 超低功耗，0.5ppm TCXO晶振 | |
| lora1262DEMO | SPI | ||||||||
| lora1268 | SPI | 22dBm | 0.018-62.5K | 可定制 410-810 | -148dBm | 16*16*2.1 | 小体积，低功耗 | ||
| lora1262F30 | SPI | 33dBm | 0.018-62.5K | 可定制 150-960 | -148dBm | 38*20*4 | 2W功率，0.5ppm TCXO晶振 | ||
| lora1268F30 | SPI | 33dBm | 0.018-62.5K | 可定制 410-810 | -148dBm | 38*20*4 | 2W功率，10ppm 晶振 | ||
| LoRa1268F30-mini | SPI | 30dBm | 0.018-62.5K | 410-450 | -148dBm | 26.3*16*2.7 | 1W功率，小体积 | ||
| lora1120 | SPI | ||||||||
| lora610pro | TTL | lora数传，MESH | |||||||
| lora6100Pro-mini | TUAR | mini型数传 | |||||||
| loraP30 | |||||||||
| RF4463PRO | |||||||||
| RF4463F30 |
| 型号 | 认证 | 发射功率 | 频率(MHZ) | 尺寸(mm) | 规格书 |
|---|---|---|---|---|---|
| LoRa1121F33-1G9 | 1W/2W | Sub-G/S | 39*21*3.3 |
|
|
| LoRa1121F33-2G4 | 1W/2W | Sub-G/2400 | 39*21*3.3 |
|
|
| LoRa1120 | 160mW/22dBm | Sub-G/2400/S | 19.7*15*2.2 |
|
|
| LoRa1121 | FCC/CE | 160mW/22dBm | Sub-G/2400/S | 19.7*15*2.2 |
|
| LoRa-CC68-868 | CE | 160mW/22dBm | 868 | 16*16*2.1 |
|
| LoRa-CC68-915 | FCC | 160mW/22dBm | 915 | 16*16*2.1 |
|
| CC68-C1 | FCC/CE | 160mW/22dBm | 433/470/868/915 | 16*16*2.1 |
|
| LoRa-CC68-TCXO | FCC/CE | 160mW/22dBm | 433/470/868/915 | 16*16*2.1 |
|
| LoRa-CC68-X1 | 160mW/22dBm | 433/470/868/915 | 12.5*13.8*1.8 |
|
|
| LoRa1262-868 | CE | 160mW/22dBm | 868 | 16*16*2.1 |
|
| LoRa1262-915 | FCC | 160mW/22dBm | 915 | 16*16*2.1 |
|
| LoRa1268 | 160mW/22dBm | 433/470 | 16*16*2.1 |
|
|
| LoRa1262F30 | 2W/33dBm | 868/915 | 38*20*4 |
|
|
| LoRa1268F30 | 2W/33dBm | 433/470 | 38*20*4 |
|
|
| LoRa1268F30-mini | 1W/30dBm | 433/470 | 26.4*16*2.7 |
|
|
| LoRa1276-C1-868 | CE | 100mW/20dBm | 150/433/470/868/915 | 16*16*2.1 |
|
| LoRa1276-C1-915 | FCC/IC | 100mW/20dBm | 150/433/470/868/915 | 16*16*2.1 |
|
| LoRa1278-C1 | CE | 100mW/20dBm | 150/433/470 | 16*16*2.1 |
|
| LoRa1278 | 100mW/20dBm | 150/433/470 | 17*17.3*2.3 |
|
|
| LoRa1276-915 | FCC | 100mW/20dBm | 150/433/470/868/915 | 17*17.3*2.3 |
|
| LoRa1278F30 | 1W/30dBm | 150/433/470 | 38*20*4 |
|
|
| LoRa1276F30 | 500mW/27dBm | 150/433/470/868/915 | 38*20*4 |
|
|
| LoRa1280 | 17.78mW/12.5dBm | 2400 | 16*16*2.1 |
|
|
| LoRa1281 | 17.78mW/12.5dBm | 2400 | 16*16*2.1 |
|
|
| LoRa1280-TCXO | FCC/CE | 17.78mW/12.5dBm | 2400 | 16*16*2.1 |
|
| LoRa1281-TCXO | FCC/CE | 17.78mW/12.5dBm | 2400 | 16*16*2.1 |
|
| LoRa1280-C1 | 17.78mW/12.5dBm | 2400 | 14.5*20.5*2 |
|
|
| LoRa1281-C1 | 17.78mW/12.5dBm | 2400 | 14.5*20.5*2 |
|
|
| LoRa128XF27 | FCC/CE | 500mW/27dBm | 2400 | 31.5*15.8*3.2 |
|
| LoRa1280F27-TCXO | 500mW/27dBm | 2400 | 31.5*15.8*3.2 |
|
|
| LoRa-STM32WLE5 | 160mW/22dBm | 433/470/868/915 | 17*14 |
|
|
| RF4463Pro-433 | FCC/CE/IC | 100mW/20dBm | 433 | 17*17.3*2.4 |
|
| RF2401F20 | CE/FCC/ IC/TELEC | 100mW/20dBm | 2400 | 13.02*19.2*2.1 |
|
| SA618F30-FD | 全双工 | 1W/30dBm | 410-490 MHz | 24*39.3 |
|
