2W 大功率 868/915MHz LoRa扩频无线收发模块 LoRa1262F30

LoRa1262F30是一款超低接收功耗、大功率的LoRa无线收发模块,它内部集成了 Semtech 公司的 SX1262 芯片,该方案采用 LoRa 扩频调制跳频技术,其通信距离以及接收灵敏度都远超其他 FSK 和 GFSK 的方案,且它的多个传输信号占用同一个信道可以不受影响,使其具有超强的抗干扰性,在远程工控等行业得以广泛地应用。
LoRa1262F30严格使用无铅工艺生产和测试,符合 RoHS、Reach 的标准。

联系我们

分享产品:

规格书&附件下载

产品规格书:LoRa126XF30 2W大功率扩频无线收发模块 V2.1.pdf

示例代码:Lora1262_demo v1.4.0.rar

认证报告:LoRa前端系列ROHS 报告 S22101902701001.pdf

其它附件:DS_SX1261-2_V1.2.pdf

性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)
参 数 最 小 典 型 最 大 单 位 条 件
运 行 条 件
工作电压范围 3 5 6.5 V
工作温度范围 -40 25 85
电 流 消 耗
接收电流   < 7   mA @868MHz,915MHz @5V
发射电流 550 600 650 mA @5V 30dBm
  800 850 mA @6V 33dBm
休眠电流   < 5   uA @868MHz,915MHz
射 频 参 数
频率范围 848 868 888 MHz @868 MHz
890 910 940 MHz @915 MHz
调制速率 1.2   300 Kbps @FSK
0.018   62.5 Kbps @LoRa
发射功率范围 3.0 31.5 32 dBm @5V,@868MHz
6 31.5 32 dBm @5V,@915MHz
接收灵敏度   -122   dBm @FSK data=1.2 Kbps  Fdev=50 KHz
  -139   dBm @LoRa BW=62.5 KHz  SF = 12  CR=4/5

产品特点

  • 频率范围:868/915 MHz
  • 接收功耗 < 5mA(7mA @TCXO)
  • 灵敏度:-148dBm @LoRa
  • 最大输出功率:33dBm(2W) @6V
  • 调制模式:LoRa、(G)FSK
  • 数据传输率: 0.6-300 Kbps @FSK   0.018-62.5 Kbps @LoRa
  • 256 个字节 FiFo

应用领域

  • 工业抄表
  • 停车场传感器管理
  • 工业自动化
  • 农业传感器
  • 智慧城市
  • 仓库管理
  • 路灯
  • 物流管理
  • 环境传感器
  • 健康产品
  • 安防产品
  • 遥控控制

SX1262 LoRa无线收发模块LoRa1262F30的典型应用电路

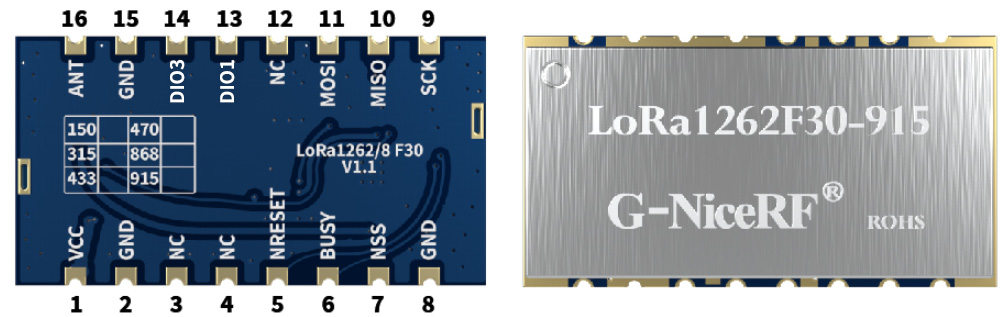

SX1262 LoRa无线收发模块LoRa1262F30的引脚



脚位编号 引脚定义 描  述
1 VCC 接电源
2 GND 接电源地
3.4.12 NC 悬空
5 NRESET 复位触发输入
6 BUSY 用于状态指示,具体看芯片资料。
7 NSS SPI片选输入
8 GND 接电源地输入
9 SCK SPI时钟
10 MISO SPI数据输出
11 MOSI SPI数据输入
13 DIO1 数字I/O,可自定义
14 DIO3 数字I/O,可自定义
15 GND 接电源地
16 ANT 接50欧的同轴天线

SX1262 LoRa无线收发模块LoRa1262F30的机械尺寸
