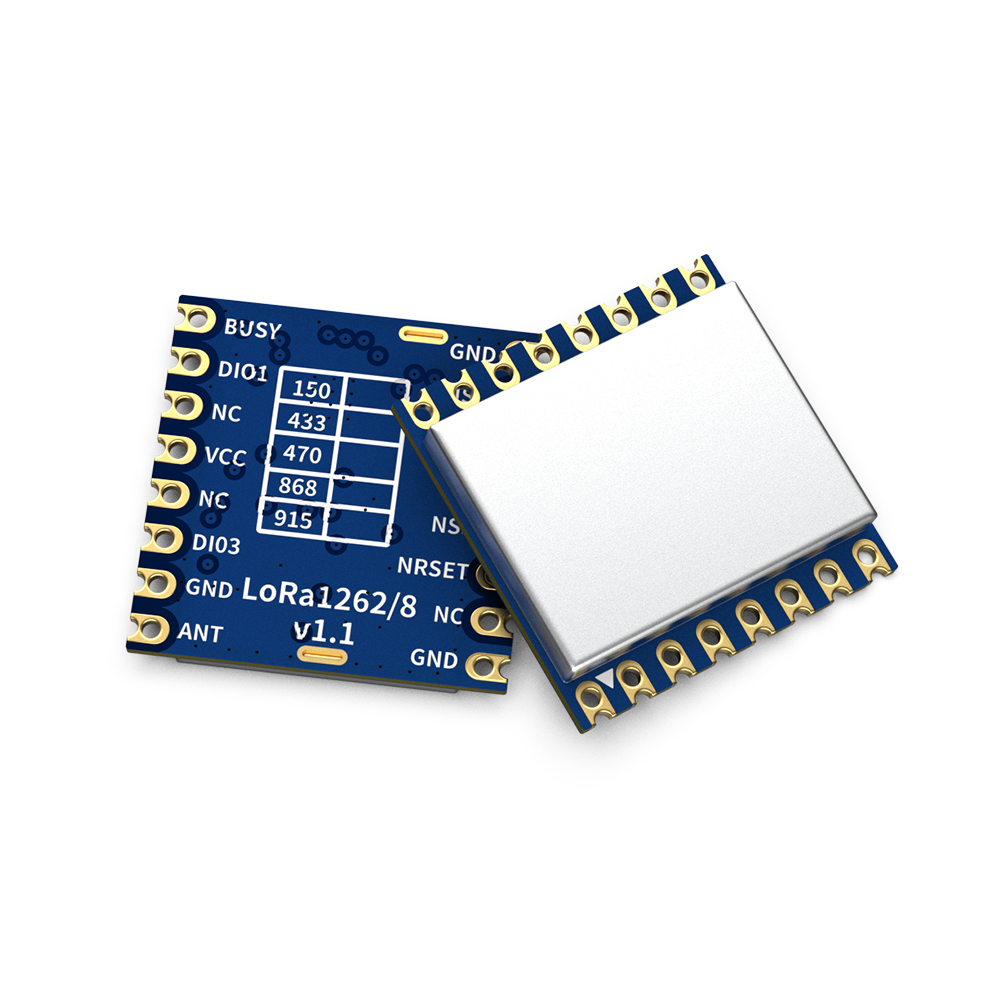

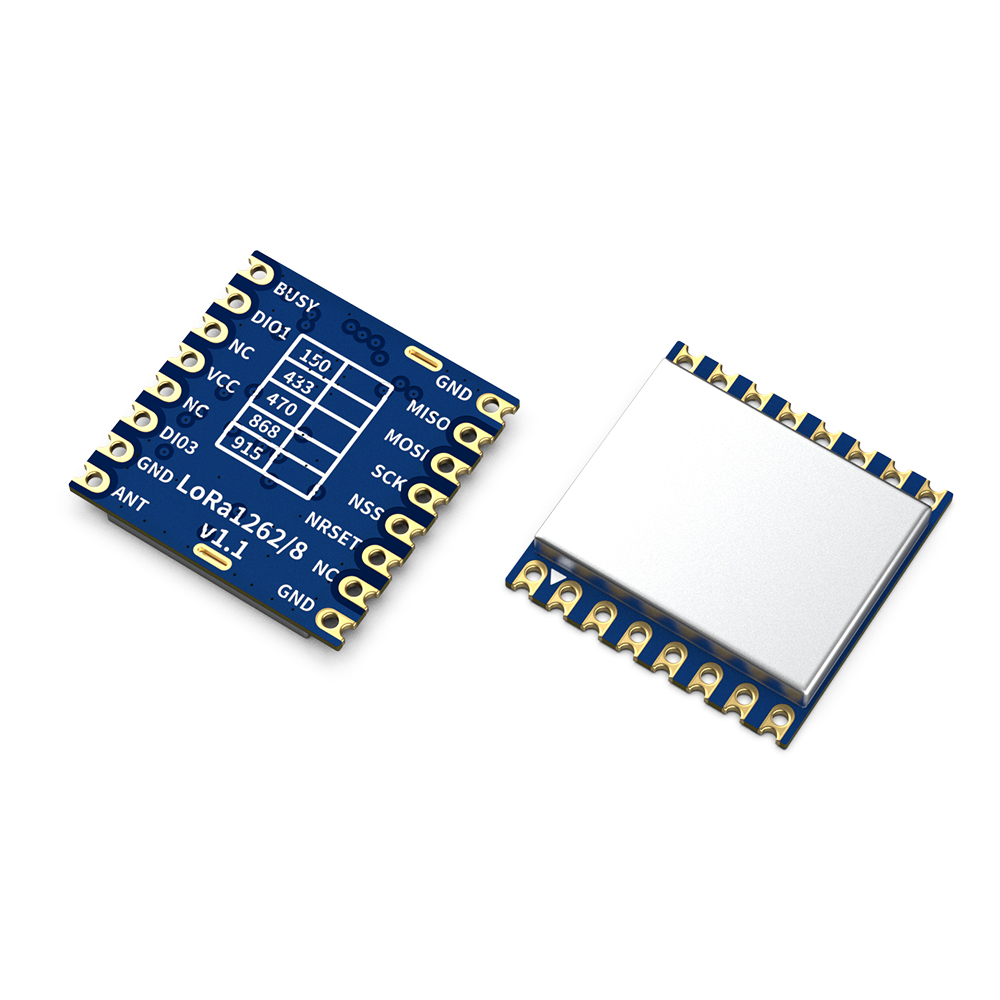

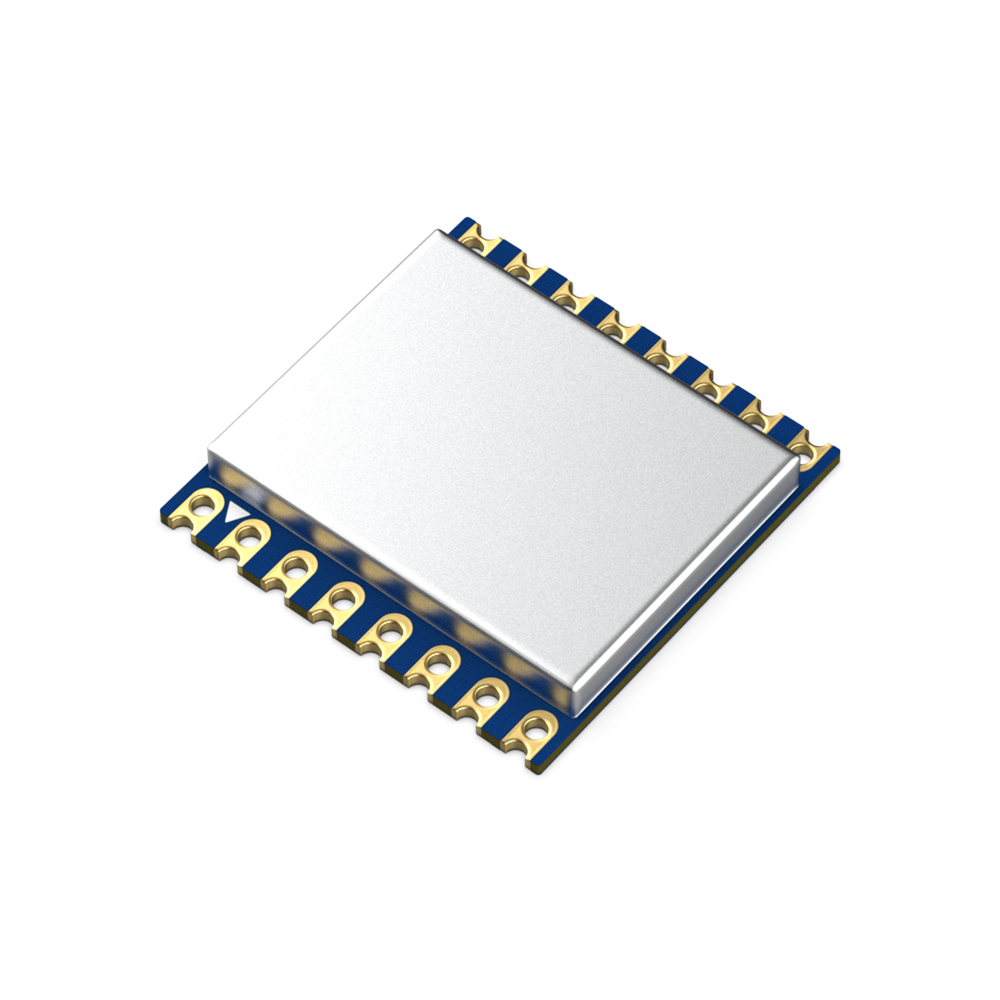

LoRa1268：160mW SX1268芯片 LoRa无线模块

LoRa1268 LoRa无线模块采用了Semtech公司的SX1268芯片来设计，结合高精度晶振，超低接收电流和休眠电流,-148dBm的灵敏度。内置64KHz 晶振，在低功耗的情况下可以定时唤醒单片机。此模块天线开关由芯片内部集成控制，节约了外部MCU的资源。小巧的体积搭配22dBm(160mW)的输出功率，在物联网和电池供电的应用场景有极大的优势。
LoRa1268严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

联系我们

规格书&附件下载

产品规格书：LoRa126X 超低功耗 160mw LoRa无线收发模块 V2.1.pdf

封装尺寸：Lora-C1 Lora126X Lora1280-1281 RF4432X1 package 2018.rar

示例代码：Lora1268_demo v1.4.0.rar

认证报告：LoRa前端系列ROHS 报告 S22101902701001.pdf

其它附件：DS_SX1268_V1.1.pdf

产品简介

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

系列产品

lora126X系列产品详情

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	1.8	3.3	3.7	V
工作温度范围	-40	25	85	℃
电流消耗
接收电流		< 5		mA	@无源晶振
发射电流		< 110		mA	@433MHz @490MHz
休眠电流		1.9		uA	OFF mode (SLEEP mode with cold start) All blocks off
		2.3		uA	SLEEP mode (SLEEP mode with warm start) Configuration retained
		2.9		uA	SLEEP mode (SLEEP mode with warm start) Configuration retained + RC64k
		0.56		mA	STDBY_RC mode ， RC13M, XOSC OFF
		2.35		mA	STDBY_XOSC mode ， XOSC ON
射频参数
频率范围	400	433	450	MHz	@433MHz
频率范围	470	490	510	MHz	@490MHz
发射功率范围	-15	22		dBm
接收灵敏度		-133		dBm	@LoRa BW=125KHz_SF = 10_CR=4/5

产品特点

频率范围：433/490 MHz（可定制 410-810 MHz）
灵敏度：-148dBm @Lora
最大输出功率：22 dBm（160mW）
工业级高精度晶振
Lora、(G)FSK 调制模式
数据传输率：0.6-300 Kbps @FSK 0.018-62.5 Kbps @Lora
256个字节FiFo

应用领域

工业抄表
停车场传感器管理
工业自动化
农业传感器
智慧城市
仓库管理
路灯
物流管理
环境传感器
健康产品
安防产品
遥控控制

SX1268 LoRa无线模块LoRa1268的典型应用电路

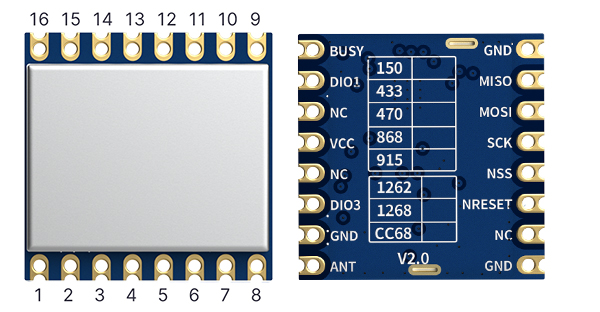

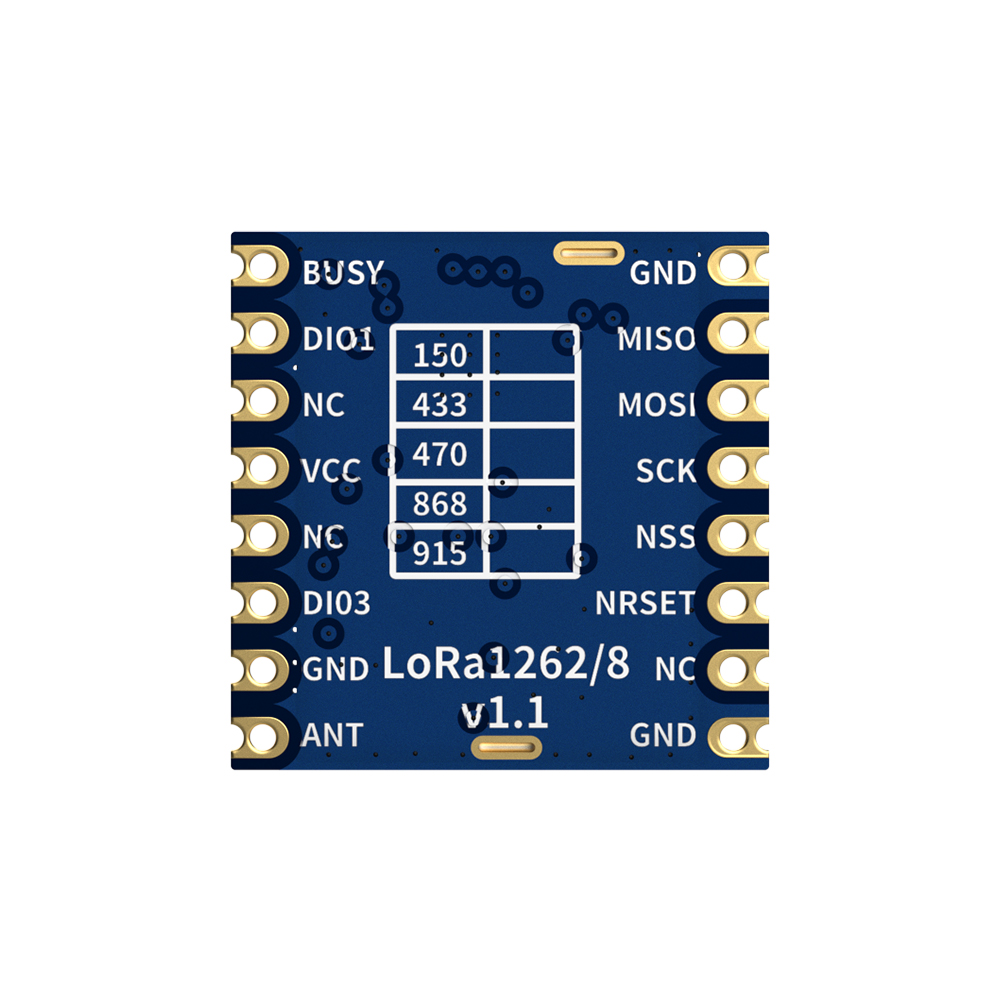

模块引脚

脚位编号	引脚定义	描述
1	GND	接电源地
2	MISO	SPI数据输出
3	MOSI	SPI数据输入
4	SCK	SPI时钟输入
5	NSS	SPI片选输入
6	NRESET	复位触发输入
7、12、14	NC	空脚
8	GND	接电源地
9	ANT	接50欧的同轴天线
10	GND	接电源地
11	DIO3	数字I/O,可自定义
13	VCC	电源正输入（默认3.3V）
15	DIO1	数字I/O，可自定义
16	BUSY	用于状态指示，具体看芯片资料。

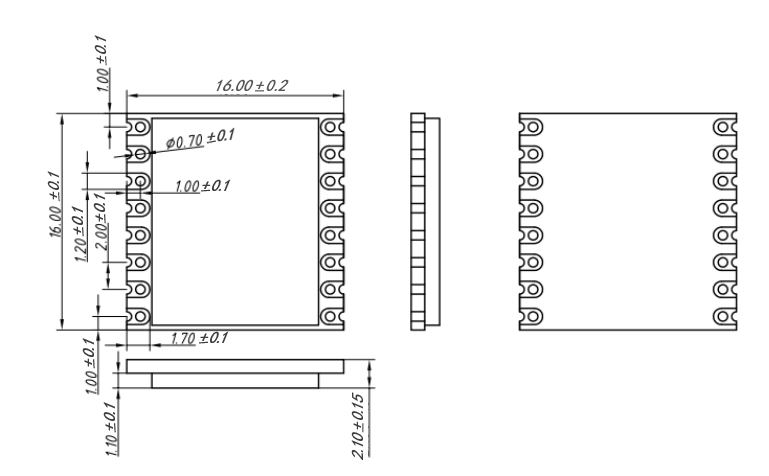

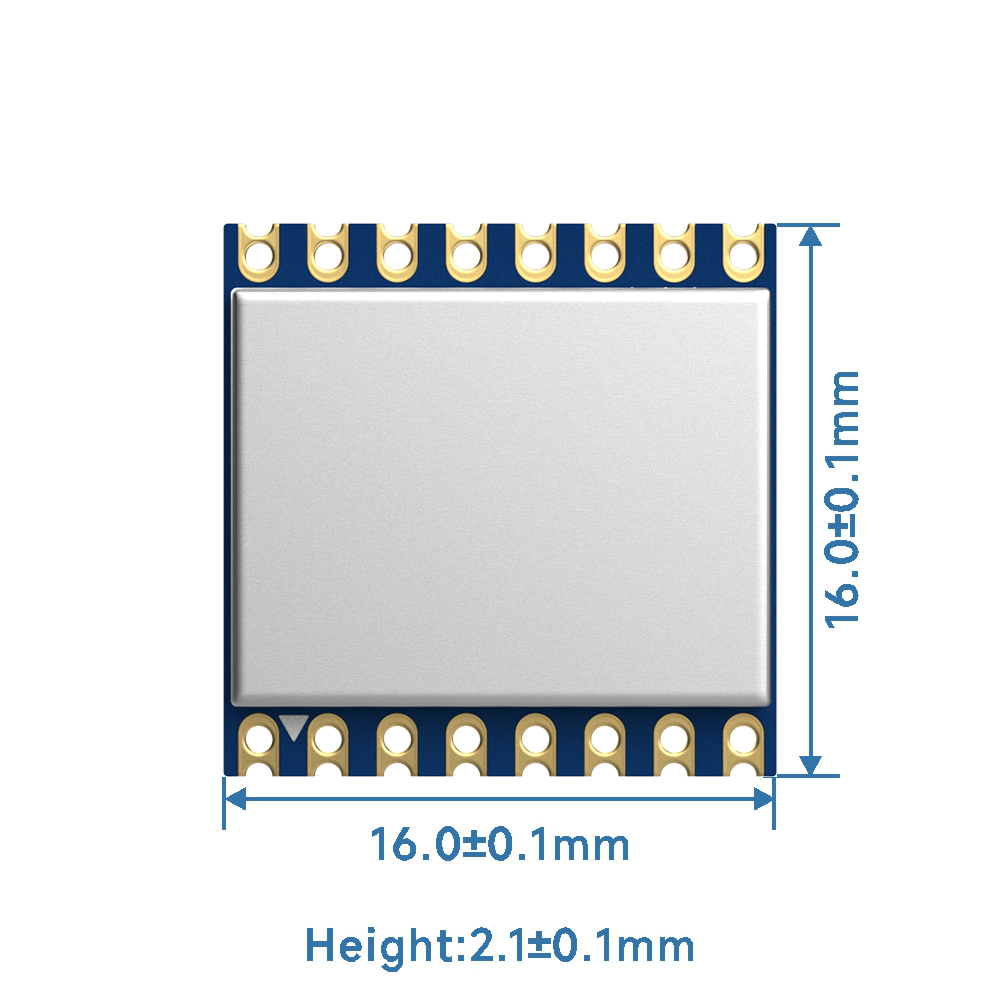

SX1268 LoRa无线模块LoRa1268的机械尺寸

型号	认证	发射功率	频率(MHZ)	尺寸(mm)
LoRa1121F33-1G9		1W/2W	Sub-G/S	39213.3
LoRa1121F33-2G4		1W/2W	Sub-G/2400	39213.3
LoRa1120		160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa1121	FCC/CE	160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa-CC68-868	CE	160mW/22dBm	868	16162.1
LoRa-CC68-915	FCC	160mW/22dBm	915	16162.1
CC68-C1	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
LoRa-CC68-TCXO	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
LoRa-CC68-X1		160mW/22dBm	433/470/868/915	12.513.81.8
LoRa1262-868	CE	160mW/22dBm	868	16162.1
LoRa1262-915	FCC	160mW/22dBm	915	16162.1
LoRa1268		160mW/22dBm	433/470	16162.1
LoRa1262F30		2W/33dBm	868/915	38204
LoRa1268F30		2W/33dBm	433/470	38204
LoRa1268F30-mini		1W/30dBm	433/470	26.4162.7
LoRa1276-C1-868	CE	100mW/20dBm	150/433/470/868/915	16162.1
LoRa1276-C1-915	FCC/IC	100mW/20dBm	150/433/470/868/915	16162.1
LoRa1278-C1	CE	100mW/20dBm	150/433/470	16162.1
LoRa1278		100mW/20dBm	150/433/470	1717.32.3
LoRa1276-915	FCC	100mW/20dBm	150/433/470/868/915	1717.32.3
LoRa1278F30		1W/30dBm	150/433/470	38204
LoRa1276F30		500mW/27dBm	150/433/470/868/915	38204
LoRa1280		17.78mW/12.5dBm	2400	16162.1
LoRa1281		17.78mW/12.5dBm	2400	16162.1
LoRa1280-TCXO	FCC/CE	17.78mW/12.5dBm	2400	16162.1
LoRa1281-TCXO	FCC/CE	17.78mW/12.5dBm	2400	16162.1
LoRa1280-C1		17.78mW/12.5dBm	2400	14.520.52
LoRa1281-C1		17.78mW/12.5dBm	2400	14.520.52
LoRa128XF27	FCC/CE	500mW/27dBm	2400	31.515.83.2
LoRa1280F27-TCXO		500mW/27dBm	2400	31.515.83.2
LoRa-STM32WLE5		160mW/22dBm	433/470/868/915	17*14
RF4463Pro-433	FCC/CE/IC	100mW/20dBm	433	1717.32.4
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2400	13.0219.22.1
SA618F30-FD	全双工	1W/30dBm	410-490 MHz	24*39.3
